Четвертьволновая антенна UFH/VHF

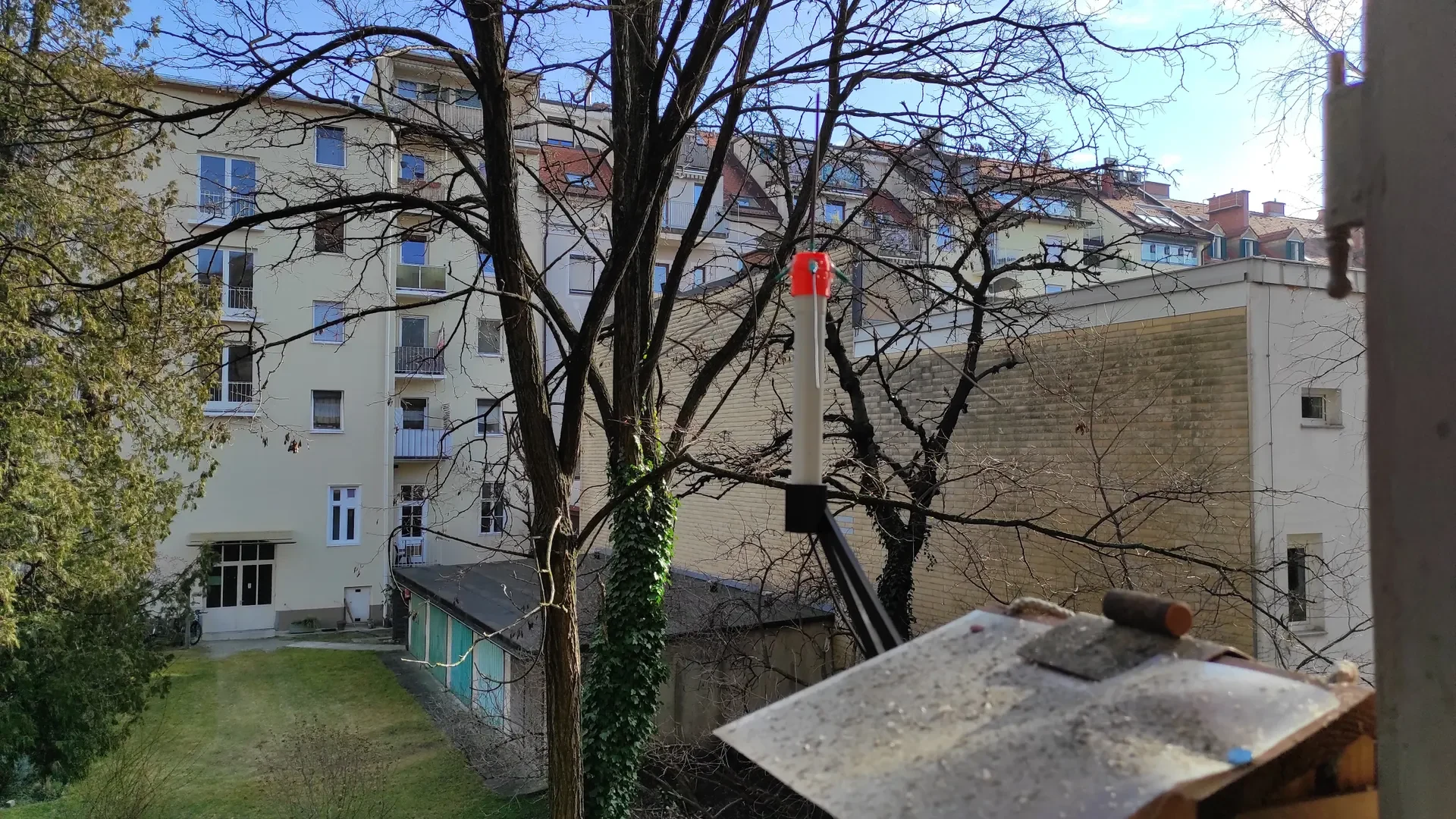

Мне нужна была простая четырехволновая антенна диаметром 70 см, которая поместилась бы рядом с кухонным окном. Он установлен сбоку от скворечника и уже много лет используется его обитателями, а также для работы ретранслятора.
Вам понадобится:
1x PL-295 с фланцем (может работать и с N-типом, но никогда не пробовал)
4 винта M3 6 мм
4 винта M3
4x кабельные туфли
1x монтажная труба диаметром 25 мм
медный монтажный провод (проволока≠прядь!) для антенны (1,5 мм² или 2,5 мм²)
Пистолет для горячего клея
Паяльник
1) Распечатайте обе «верхние» части и удлините радиалы/вертикальный несимметричный полюс согласно этому калькулятору: https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/
На картинке вы можете увидеть мою версию для диапазона 70 см.
2) прикручиваем радиалы к фланцу и припаиваем монополь к сердечнику. закрепите антенну внутри напечатанных частей горячим клеем. Загерметизируйте боковые стороны и верх, чтобы защитить его от воды, но не закрывайте низ!
2) Удлинить трубу и поставить антенну сверху. Настройте свою антенну, регулируя длину монополя (частоту) и угол радиалов (сопротивление).
3) Если хотите, распечатайте и руку. Он идеально подходит для столбов забора, оконных рам… или скворечников!
