Корпус антенного тюнера ATU-100
Мне нужен был чехол для моего комплекта ATU-100, и @Nikdfish's оказался почти тем, что я искал. Итак, начиная с этого момента, я сделал некоторые настройки. Спасибо @Nikdfish!
Помимо печатных деталей, вам понадобятся 8 винтов M3 16 мм, 4 винта M3 8 мм и 2 винта M2 8 мм для корпуса, платы и дисплея соответственно. Они не обязательно должны быть именно такой длины, это именно те, которые я использовал.

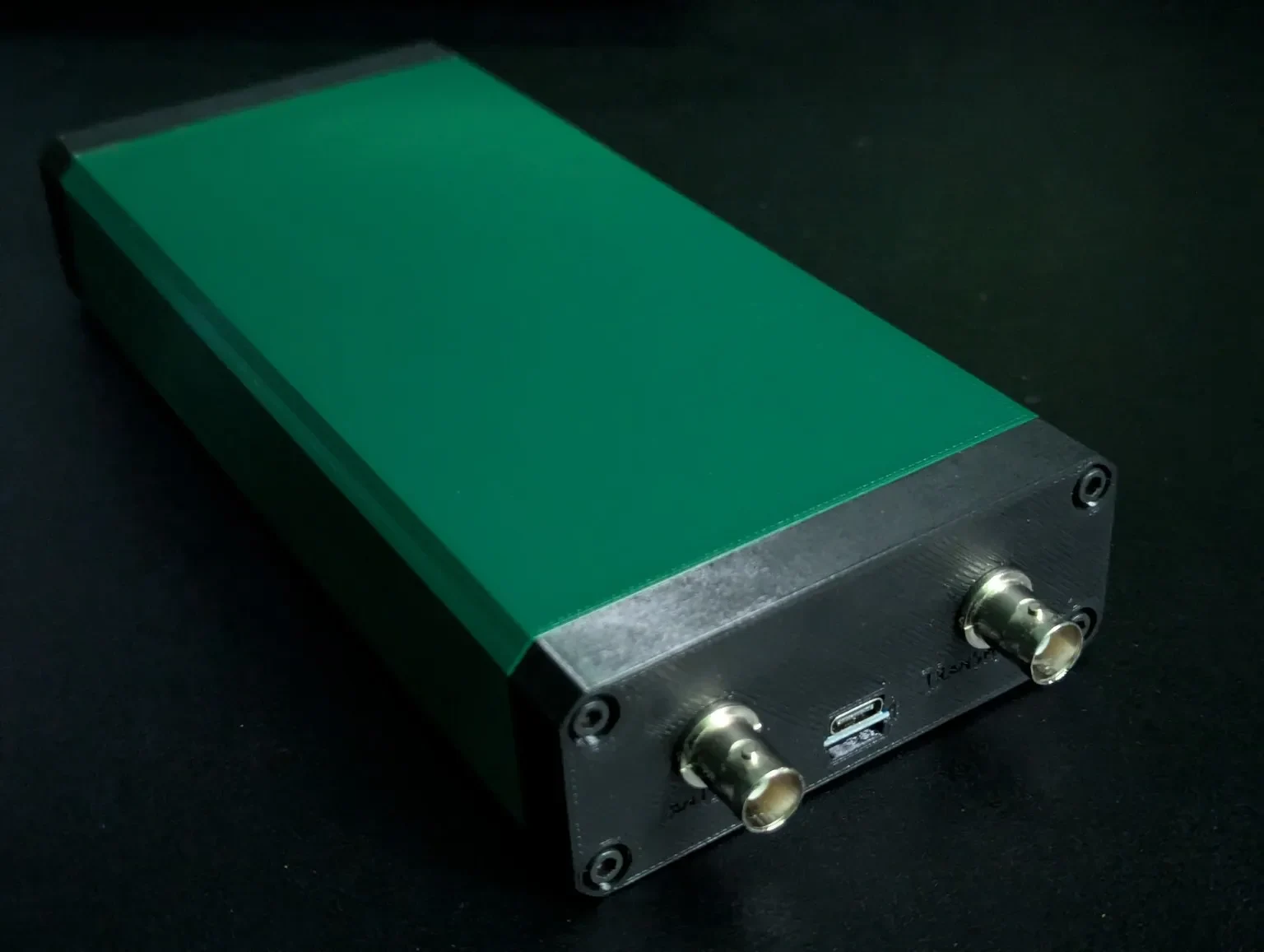

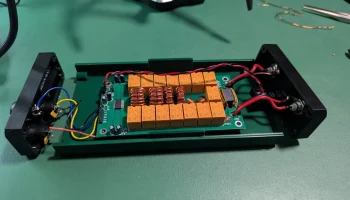

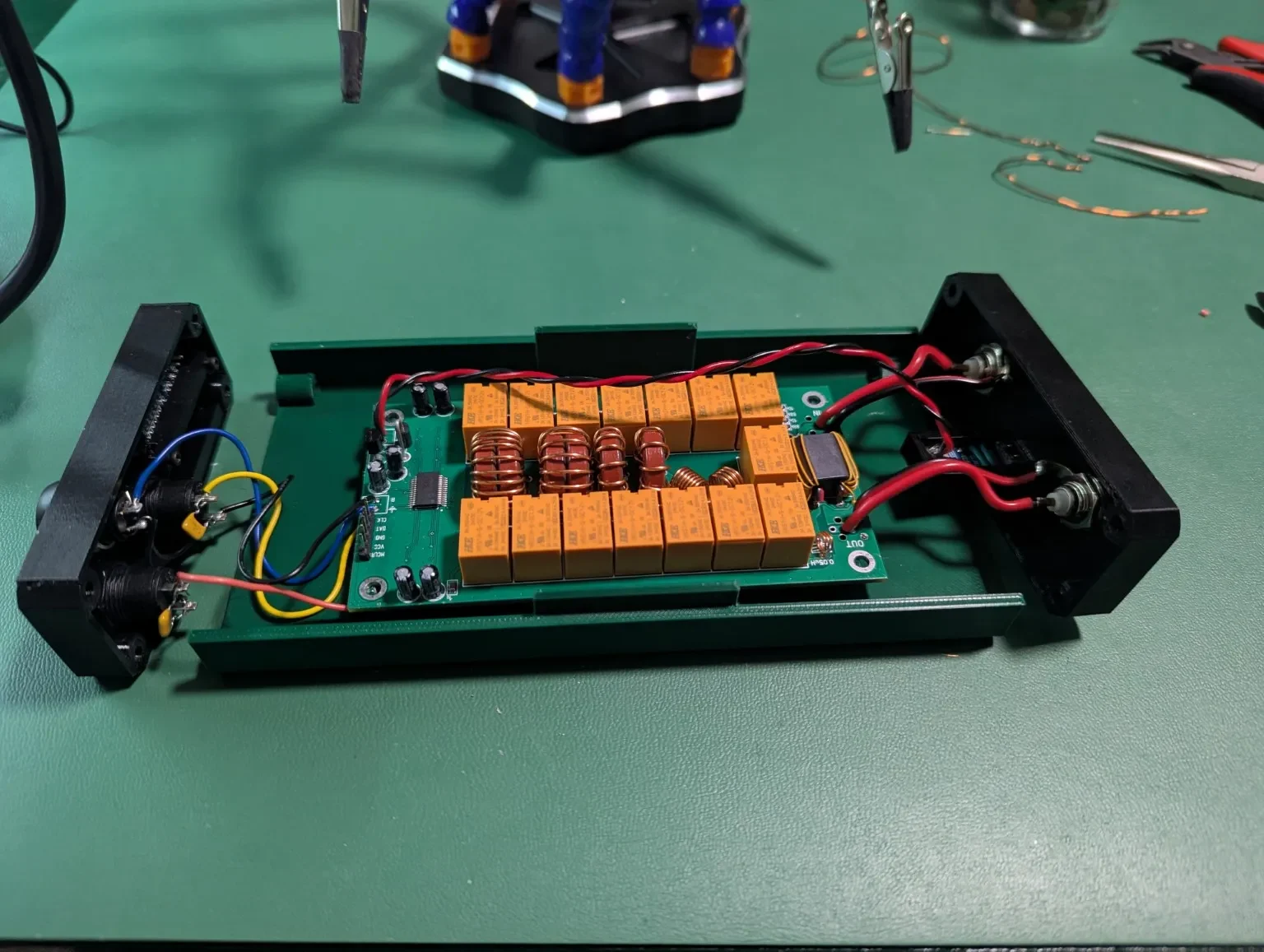

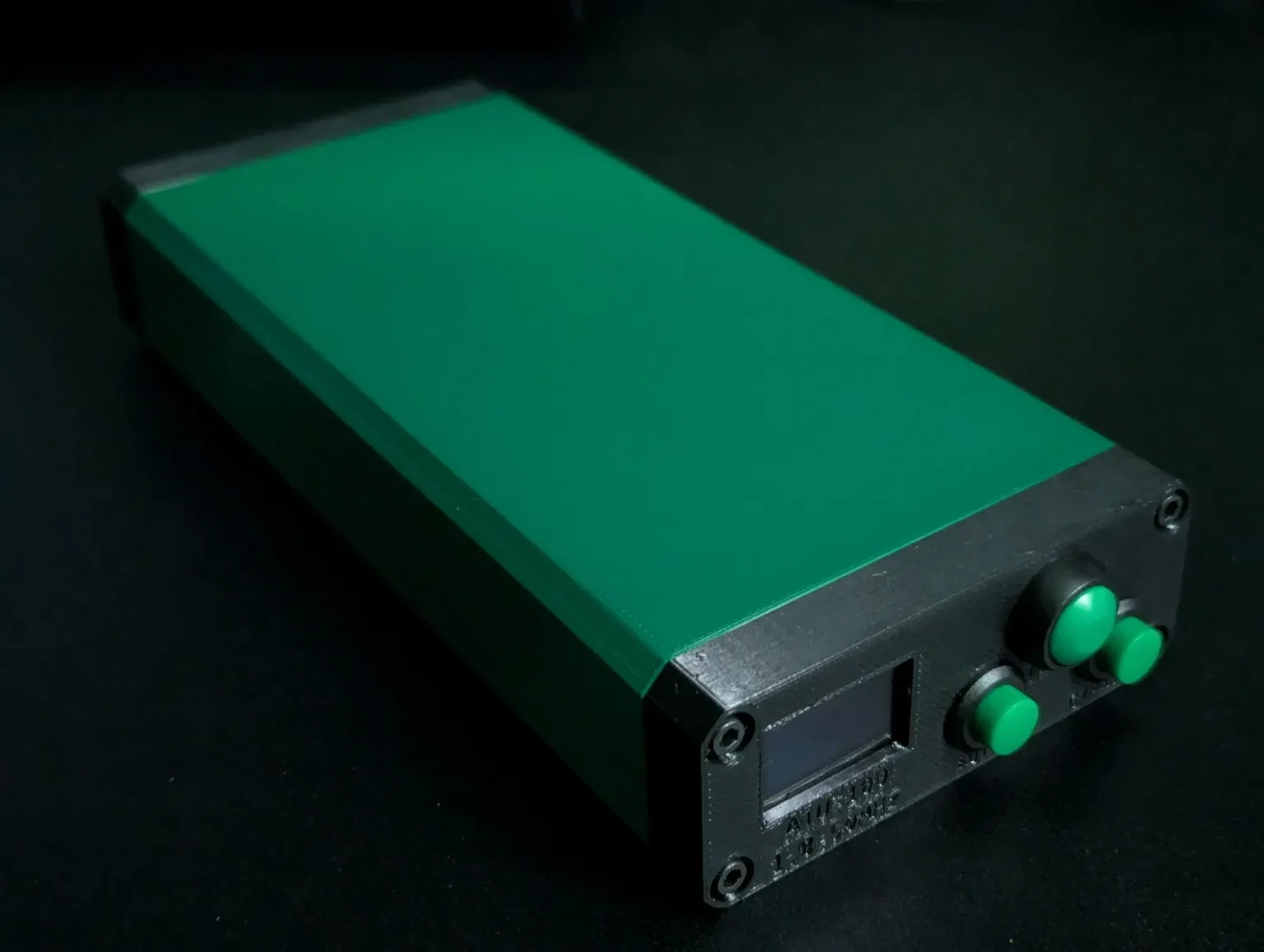

Я купил комплект ATU-100 на AliExpress. Я не использовал выключатель питания или разъемы SMA. Я добавил две 12-миллиметровые кнопки в дополнение к 13-миллиметровой кнопке, входящей в комплект, а также два разъема BNC. Что касается питания, я модифицировал модуль платы триггера USB-PD, удалив переключатели, припаяв перемычки, чтобы установить напряжение 12 В, и припаяв его непосредственно к плате ATU-100. Модуль вставляется в слот на задней крышке корпуса.

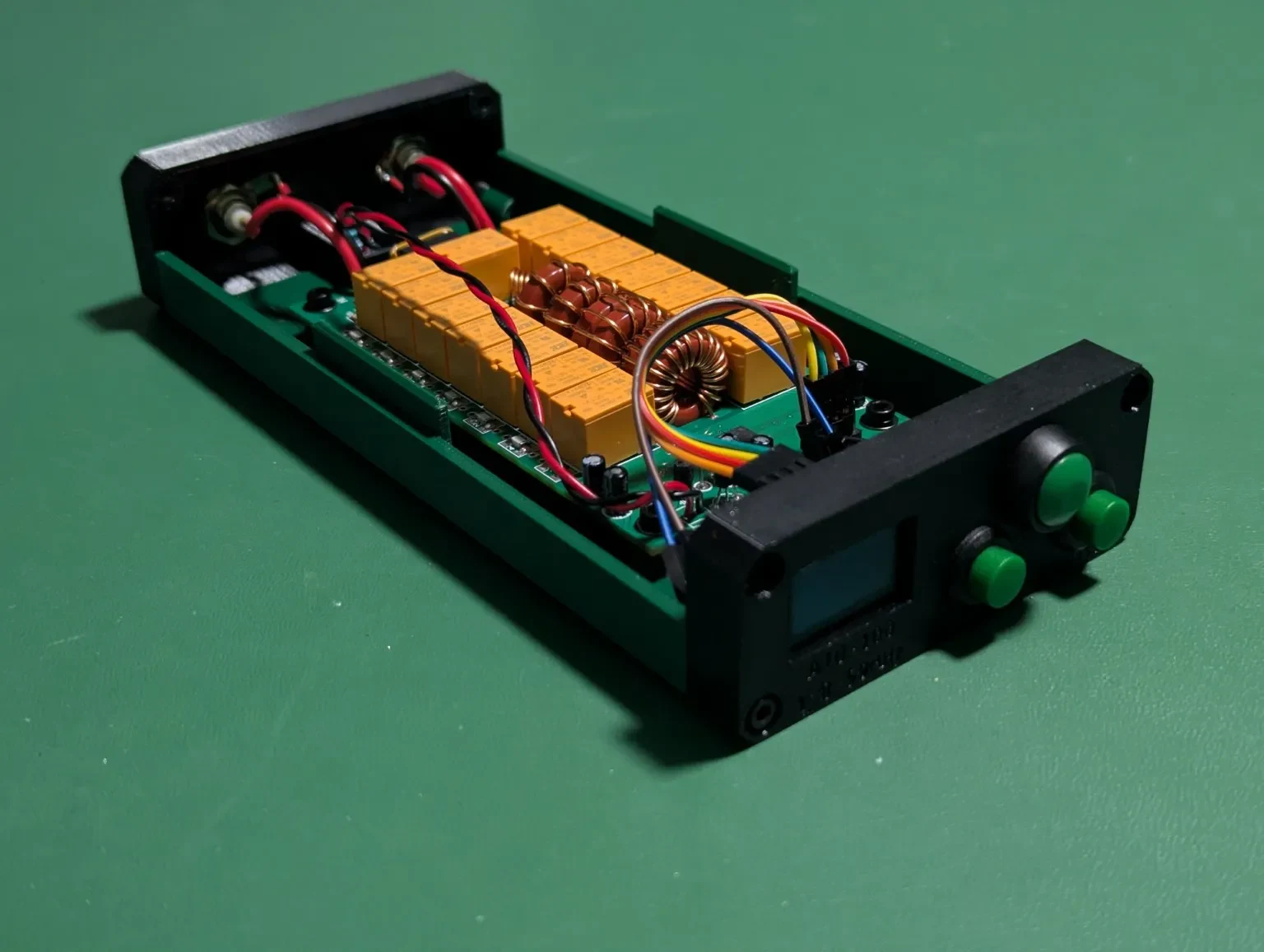

В дополнение к изменениям, внесенным для моего модифицированного оборудования, я внес ряд небольших изменений в корпус @Nikdfish, чтобы улучшить удобство печати и использования, исправить проблемы с зазором и более надежно удерживать дисплей.
Если это не совсем то, что вы ищете, я включил файл Fusion. Если вы хотите экспортировать его в другой формат, не стесняйтесь обращаться ко мне!
Ваши настройки печати по умолчанию и любимые нити, скорее всего, подойдут. Я напечатал верхнюю и нижнюю часть из PLA, а торцевые крышки из PETG, высота слоя 0,2 мм. Я добавил опоры для крышек, но только в углубления для винтов — без них они выглядели неряшливо (но, по общему признанию, вполне пригодными для использования).
