Вешалка для проводной антенны
Я не знал, как это назвать, когда впервые начал его искать. Вот несколько ключевых слов, которые я пробовал, поэтому они появляются при поиске следующего человека: подвеска для провода, линейный разъем, дипольная проставка вентилятора, разъемное кольцо, брелок, брелок.
Проволочные диполи, свисающие с деревьев, — моя конек. Для стационарных установок я предпочитаю использовать несущую линию, представляющую собой структурный канат, используемый для поддержки провода. Использование посыльного позволяет вам использовать гораздо более легкий провод, что снижает общий вес антенны и уменьшает проблемы с деревьями и ветром.
Завязывать узлы на веревке довольно сложно, поэтому я сделал это, чтобы было легче прикрепить проволоку. Вам понадобится один примерно через каждые десять футов вдоль вашей антенны.
Параметризация
Я разработал это в FreeCAD 1.0.1, полностью используя инструментарий Part Design. Он имеет объект «VarSet» (набор переменных), который позволяет редактировать датчик и зазор.
Калибр — это толщина пластиковых деталей. Значение по умолчанию — 3,5 мм. Если бы я пошел немного меньше, у меня были бы проблемы с прилипанием основания (PETG, MK4S, текстурированное основание).
Зазор — это расстояние между спиралями. Проволока калибра 26 хорошо работает с зазором в 1 мм. Помните, пластик гибкий.
Печать
Вероятно, вам нужен PETG или лучше, поскольку он будет находиться на открытом воздухе. Прочтите примечание выше относительно сцепления станины, когда калибр установлен на малый размер. Никаких опор не требуется. Обязательно печатайте плоско�� стороной вниз, а не закругленной.
Использование
Предполагается, что вы уже проложили линию связи, либо на земле, либо висящую низко, где вы можете до нее дотянуться. Прикрепите точку питания проволочной антенны по своему усмотрению. Затем прикрепите несколько таких вешалок. По каждому из них вы:

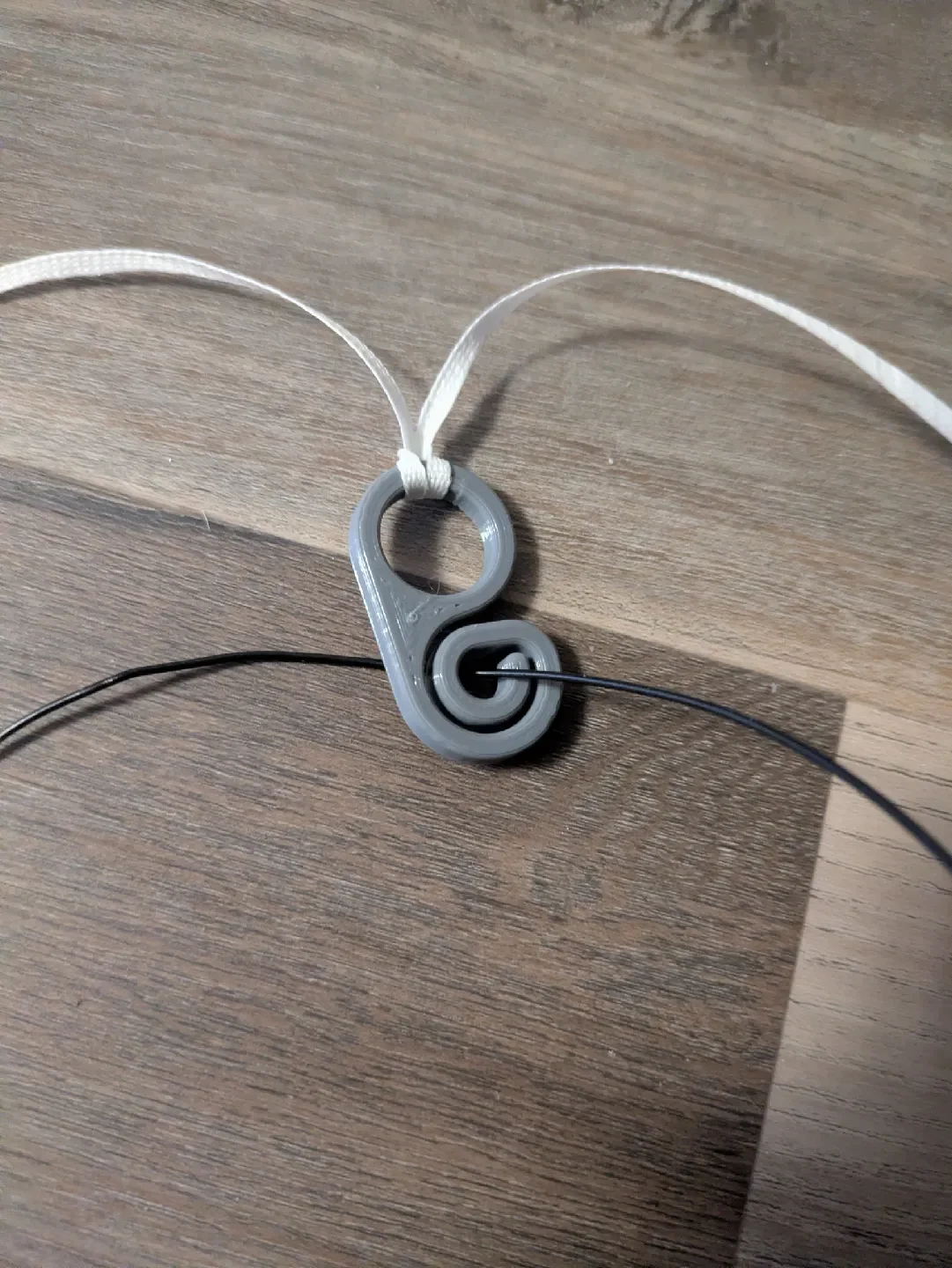

СНАЧАЛА протяните пучок ткани через отверсти�� и пропустите через него вешалку. В результате получается обхват. Вы должны сделать этот шаг в первую очередь. Можно позволить подпруге закрыться в средней части вешалки; Я рекомендую полностью пропустить вешалку через сцепку, как показано на рисунке. Результат будет статическим на линии обмена сообщениями.
ЗАТЕМ вставьте провод в спираль, как брелок, пока он не зафиксируется в центральном отверстии. Проволока сможет свободно скользить по вешалке по мере необходимости. Это важно, чтобы избежать поломки под действием ветра и движения деревьев.
Наконец, закрепите конец антенны. Для себя я использую шоковый шнур. Я видел, как люди используют пружины, но для них требуется изолятор.
