Защищаемая намотка многодиапазонной антенны...
Примечание. В файле нет моего позывного. Не стесняйтесь добавлять свои, используя текстовую функцию PrusaSlicer!

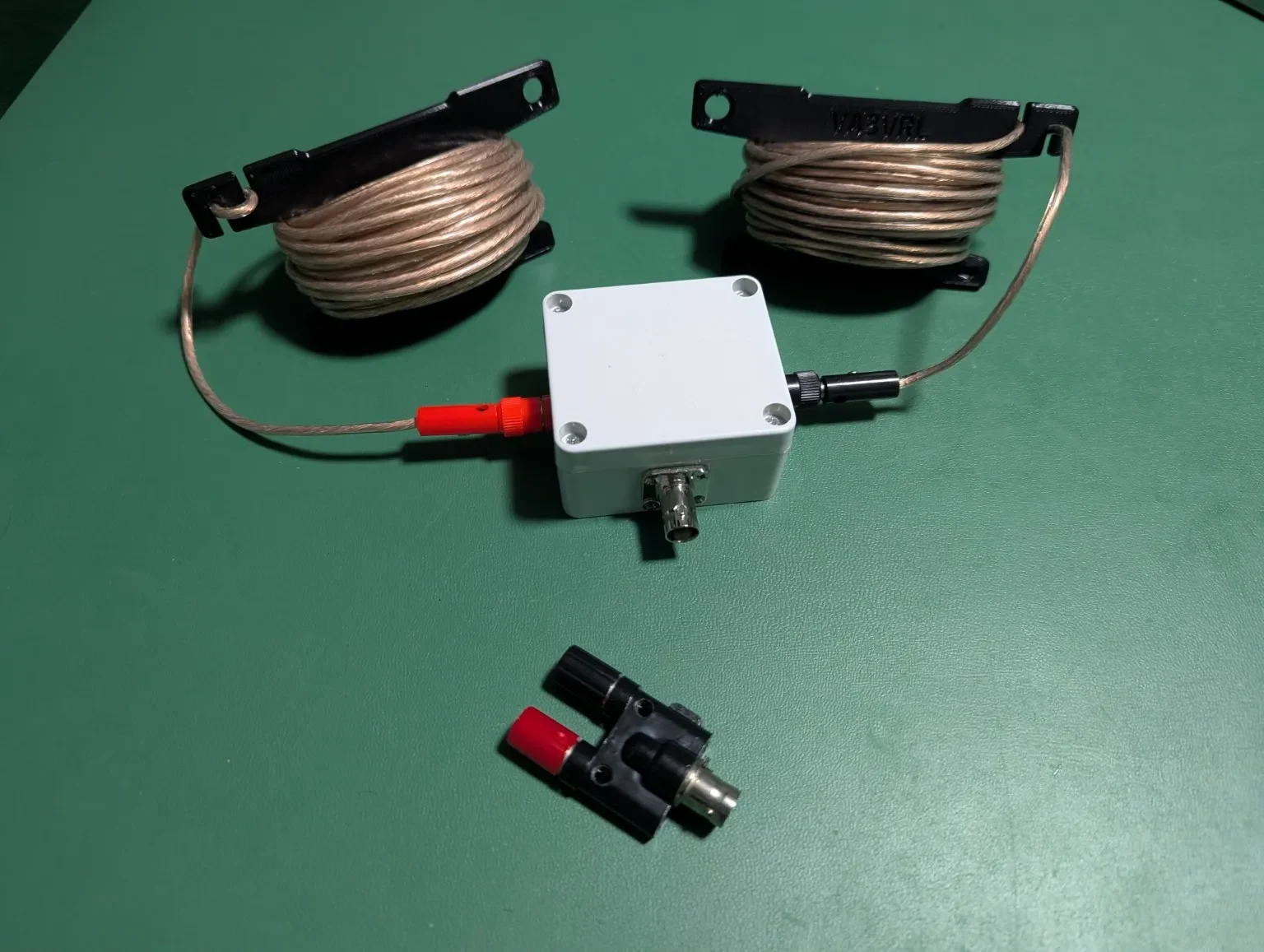

Это устройство для намотки антенны, предназначенное для закрепления концов многодиапазонной антенны Inverted Vee. Он рассчитан на длину около 10 метров или 35 футов акустического провода AmazonBasics 16-го калибра для использования в диапазонах от 40 до 6 метров (от 7 до 50 МГц).

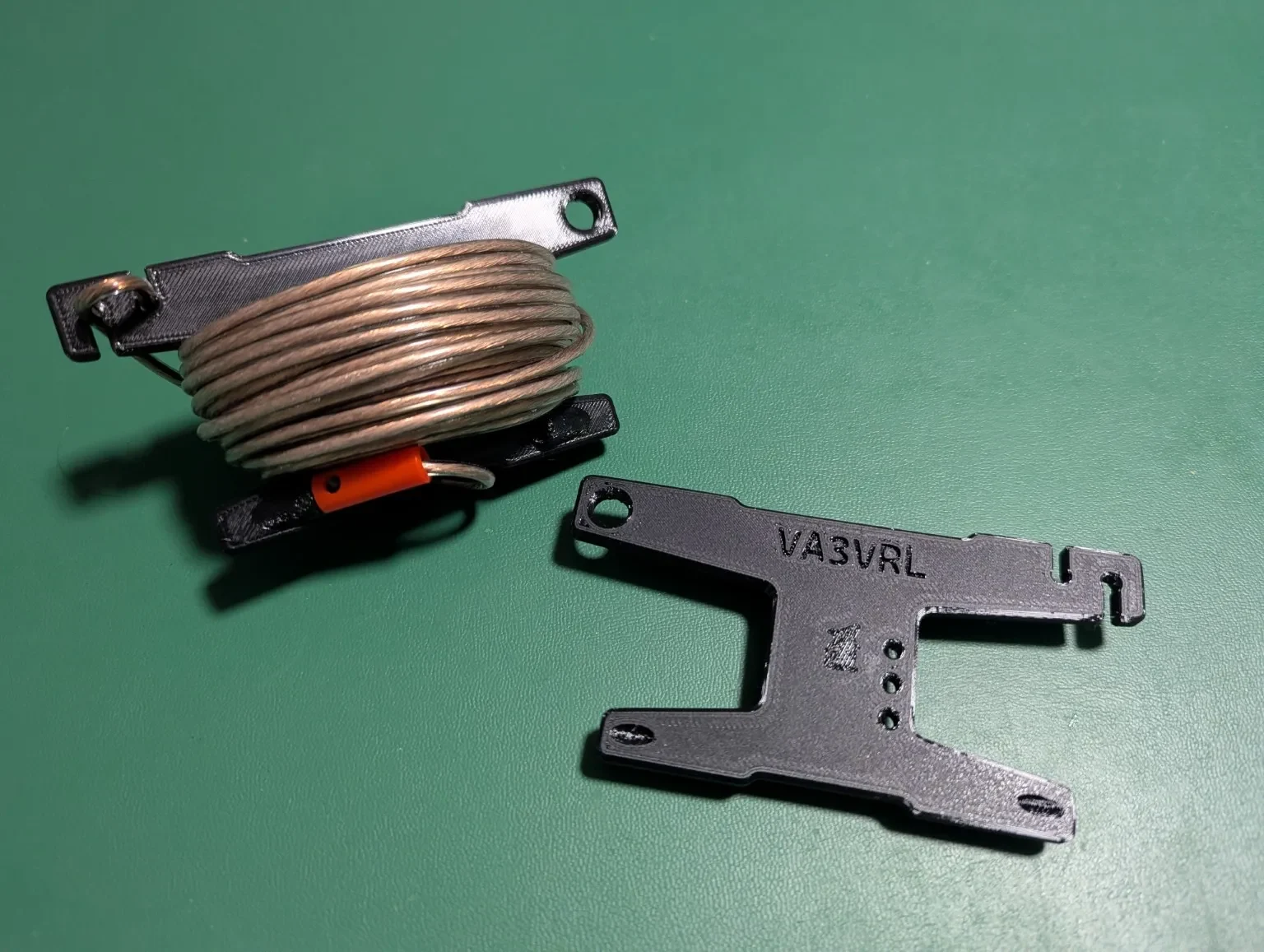

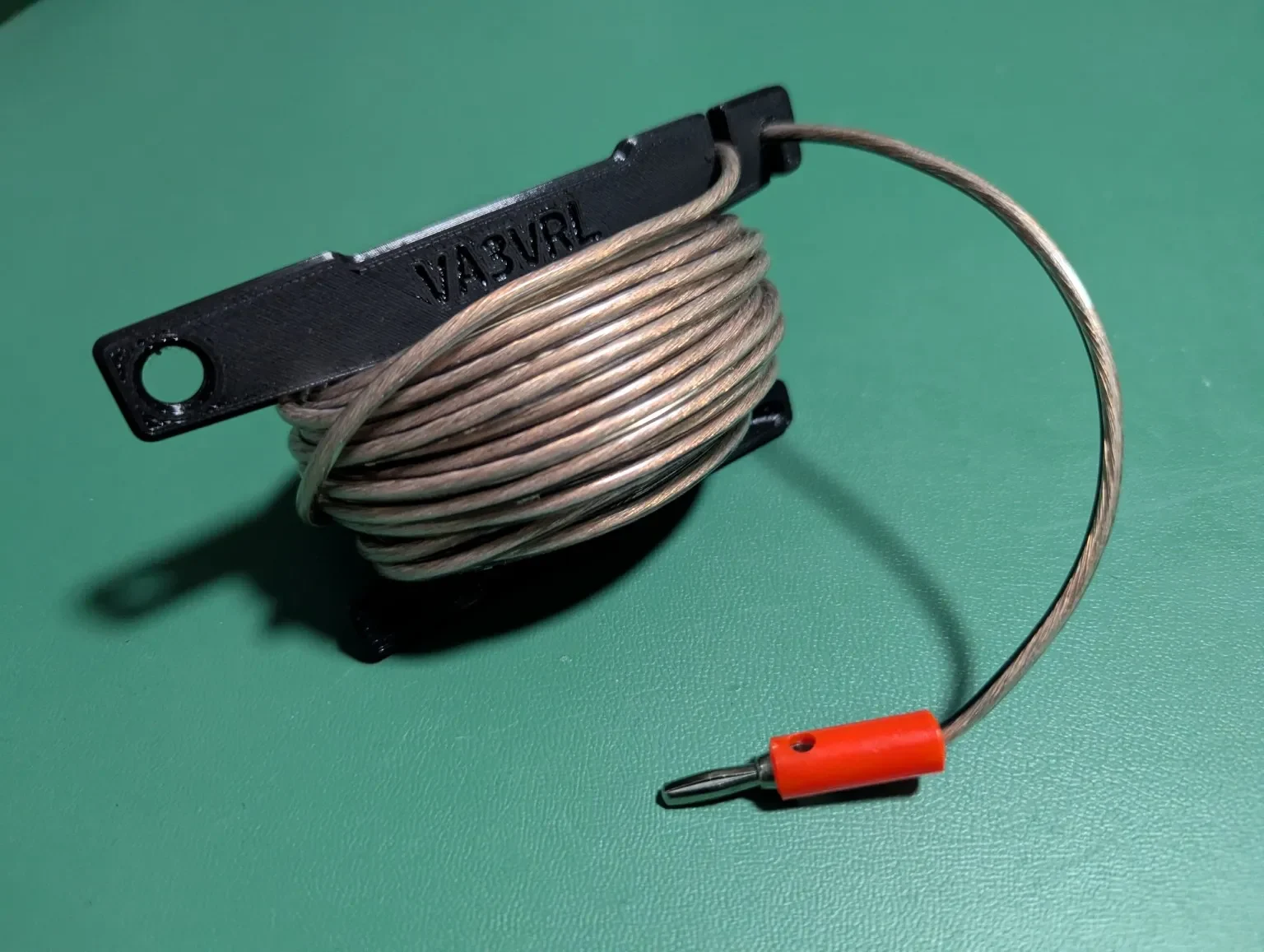

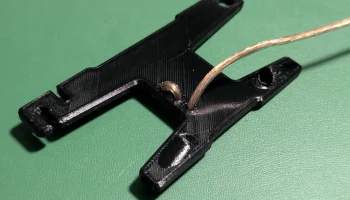

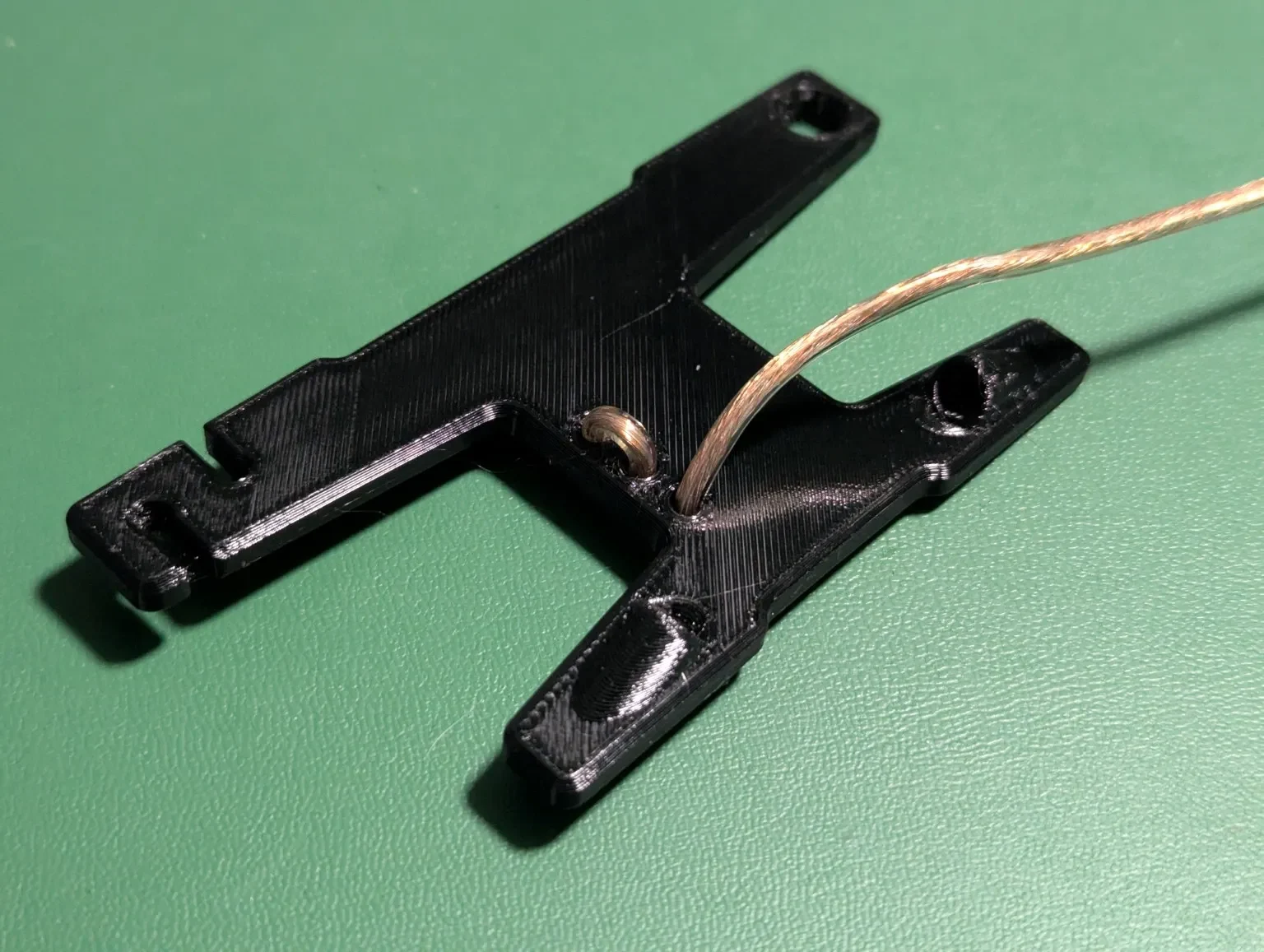

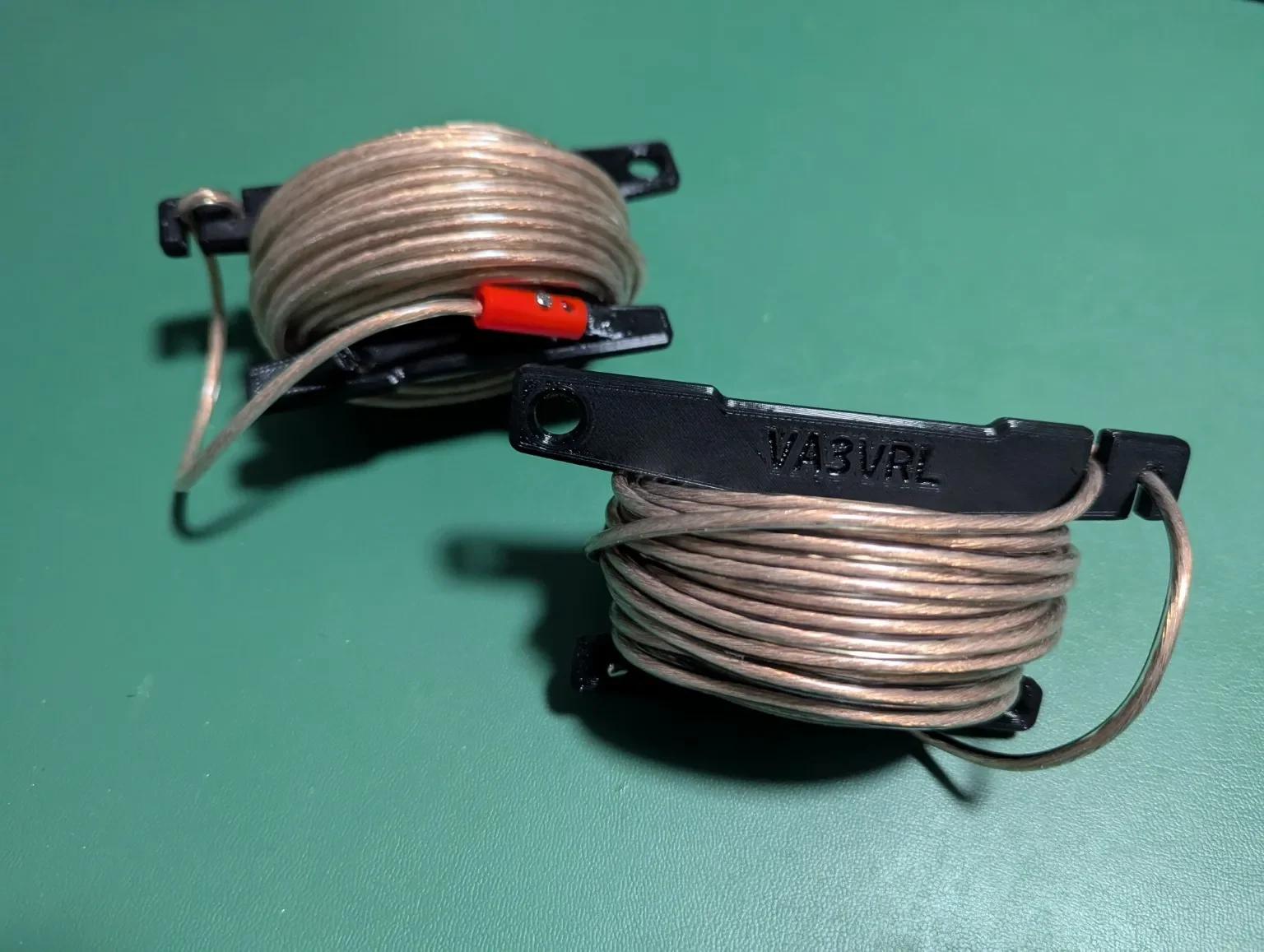

Чтобы подготовить антенну, сначала распечатайте две намотки из прочной нити, например PETG. Отрежьте примерно 10,5 м или 35 футов проволоки от катушки и разделите две пряди. Начните наматывать, сначала зафиксировав конец с помощью центральных отверстий (см. фото), а затем продолжая наматывать проволоку на намотчик. Чтобы свободный конец не разматывался, зафиксируйте его в проволочных замках. Подключите штекеры типа «банан» или любой другой разъем, который вы будете использова��ь для подключения провода к балуну или точке питания, к свободным концам. Когда вы будете готовы установить антенну, используйте большие отверстия напротив проволочных замков, чтобы прикрепить паракорд или другую веревку, чтобы закрепить концы на земле.
Для получения информации о том, как правильно настроить антенну, а также о правильной высоте и длине, обратитесь к калькулятору, например, созданному WB4BXW. При правильной высоте, длине и расстоянии между ногами антенна не требует тюнера. Для уменьшения излучения от линии питания и предотвращения попадания помех по линии питания на передатчик можно использовать балун 1:1. Для удобства вы можете отметить, насколько далеко нужно разматывать каждую ленту на проводе.
Благодарим Windcamp за большую часть конструкции — если вам нужна готовая антенна, ее можно легко найти в Интернете.
Пожалуйста, опубликуйте свои модели и фотографии вашей новой антенны в использовании!
