Антенный штатив с ножками ЕМТ

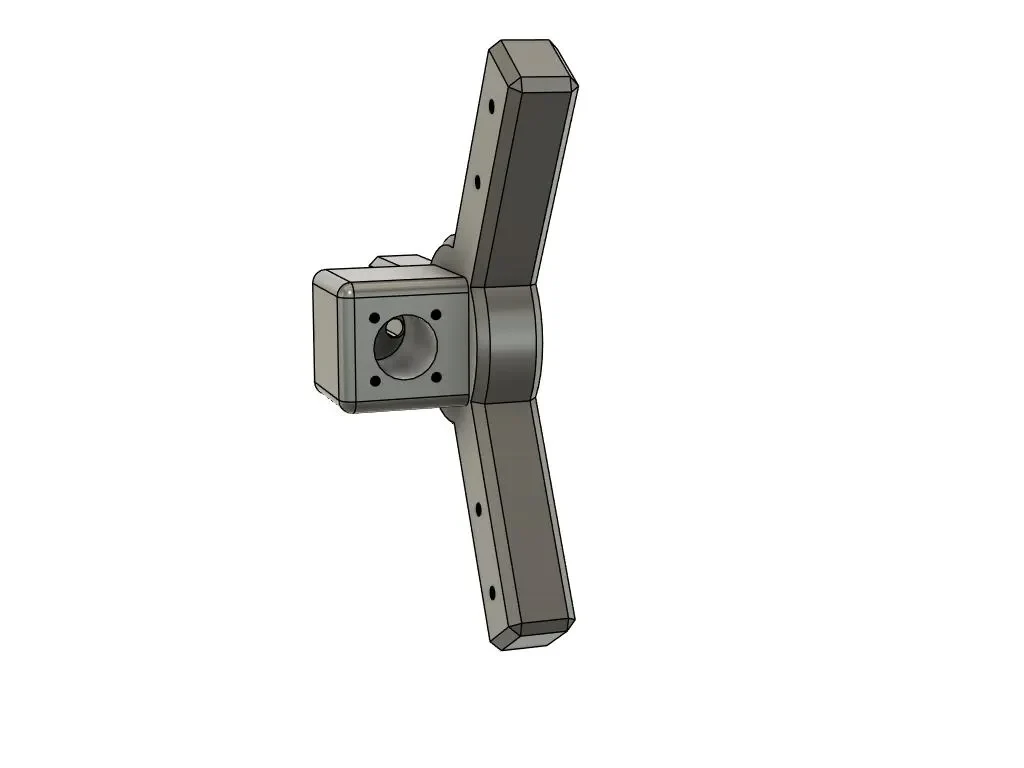

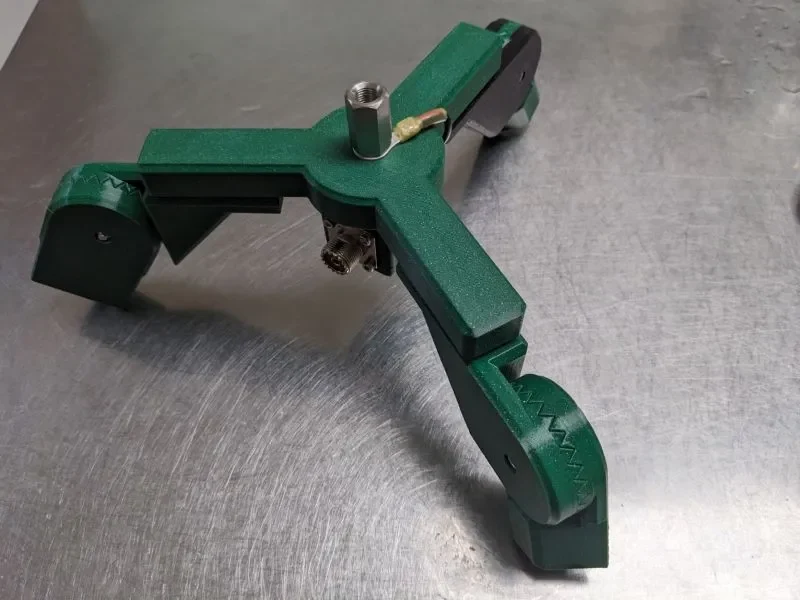

Это простой портативный штатив для использования с вертикальной любительской радиоантенной в полевых условиях. Угол наклона ножек регулируется. Ножки представляют собой кусочки EMT диаметром ½ дюйма (также известный как кабелепровод диаметром 0,5 дюйма). (Фактический внешний диаметр материала, который я использовал, составлял ~ 18 мм.) Длина ноги зависит от пользователя. В основании имеется центральное отверстие для установки основания антенны с резьбой 3/8-24. На нижней стороне также предусмотрена возможность установки УВЧ-фитинга SO-239 «мама» с проходом для центрального проводника.

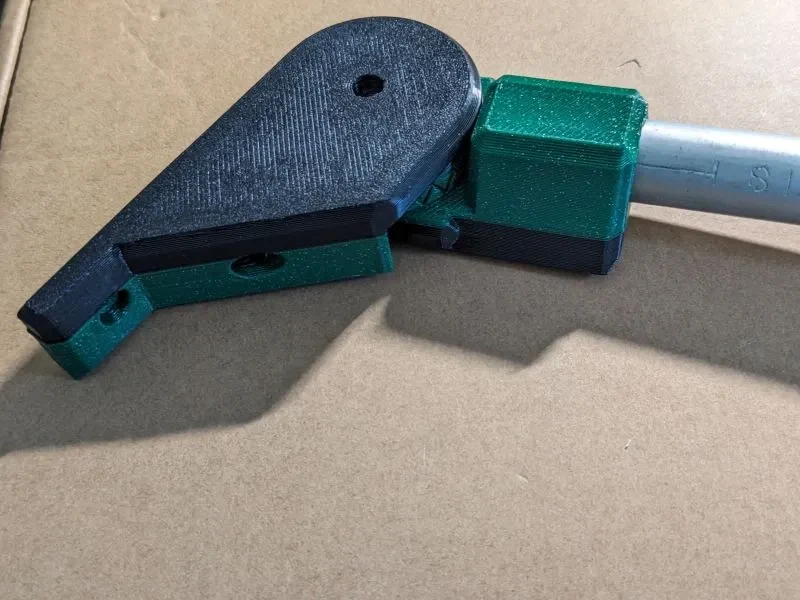

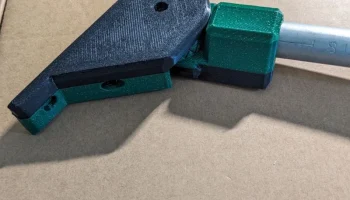

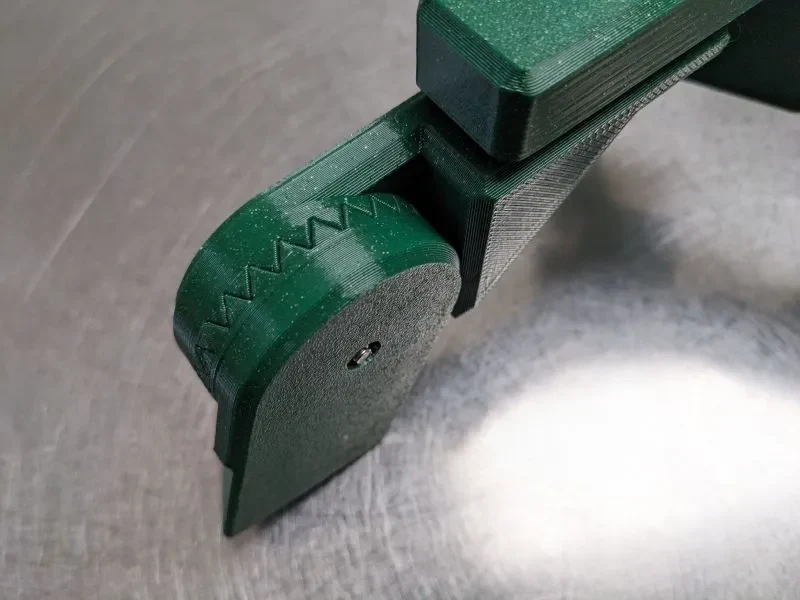

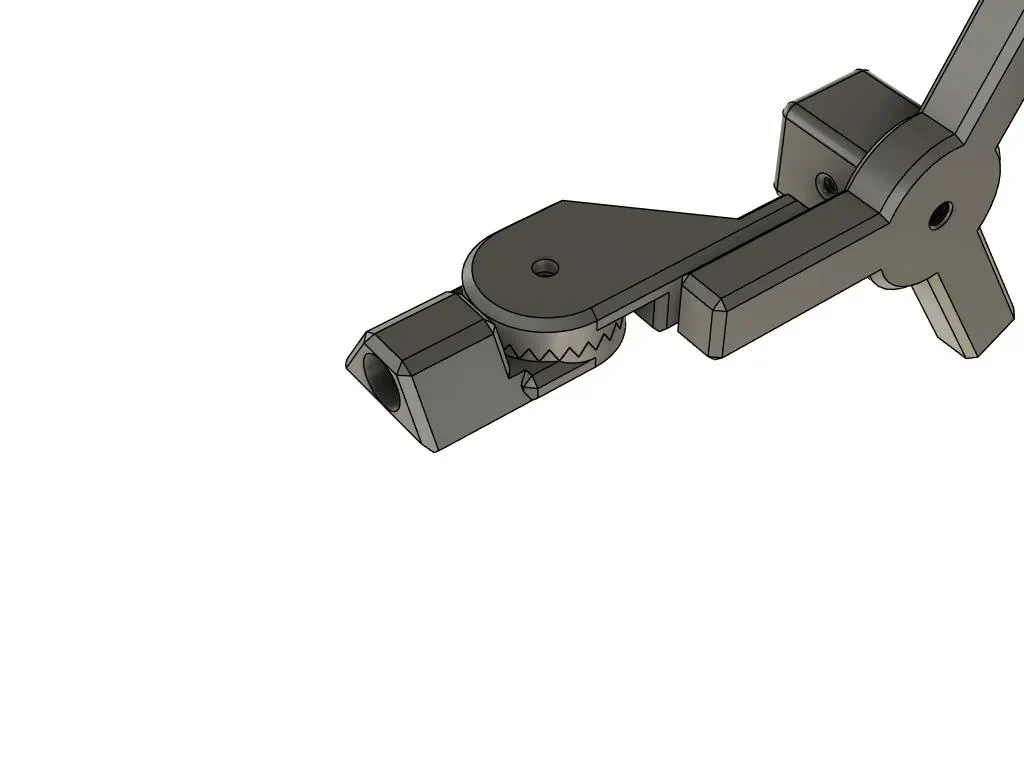

Компоненты штатива собираются с помощью винтов с головкой M4 и гайками диаметром 20 мм. SO-239 устанавливается с помощью винтов с головкой M3. Компонент «ножная трубка» имеет углубление размером под гайку М4. Компонент «ножка» имеет круглое углубление размером под шляпку винта с головкой M4. Угол опоры можно выбрать по желанию и зафиксировать с помощью крепежа M4.

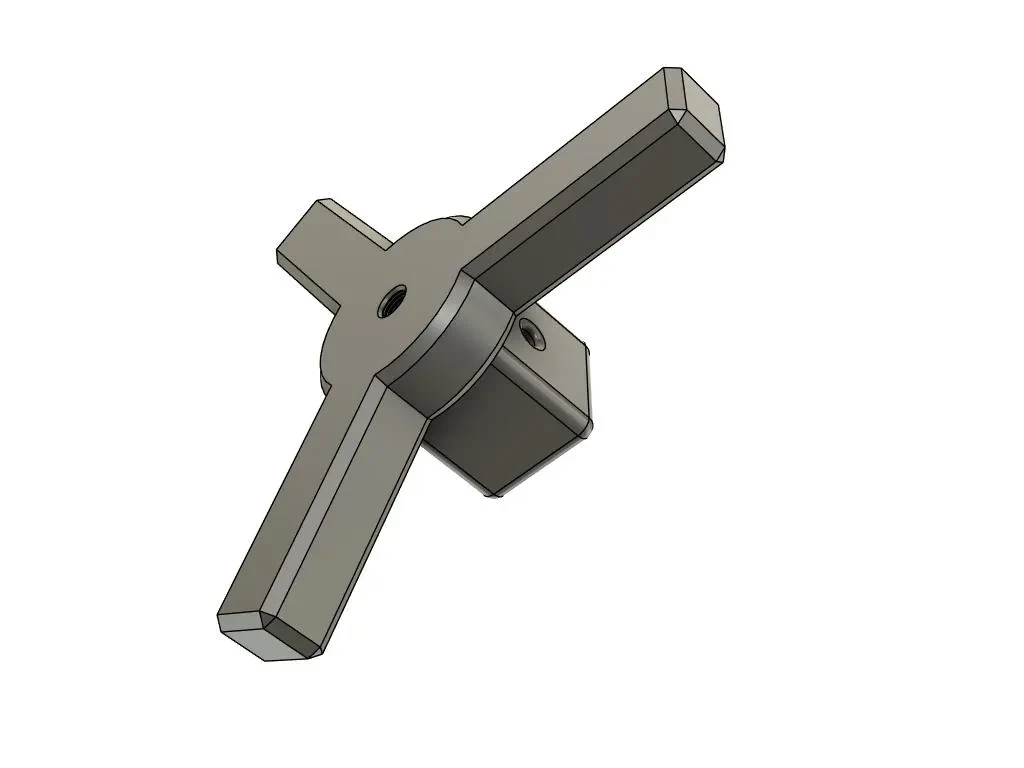

Крепление ножки к основанию осуществляется с помощью двух винтов с головкой М4 для каждого крепления. Отверстия для винтов крепления ножки имеют расстояние 25 мм от центра до центра. Ножки в сборе можно использовать и в других целях.
Используйте обжатую кольцевую клемму диаметром 10 мм (3/8), чтобы прикрепить провод от центрального проводника SO-239 к основанию антенны 3/8-24. Используйте небольшие кольцевые клеммы под крепежными винтами SO-239 для подключения заземления.
Для долговечности вы можете добавить удлинитель 3/8-24 для крепления антенны. Это исключает износ пластиковой резьбы в результате повторяющихся циклов установки/снятия. Один из самых дешевых источников такого расширения, который я нашел, был такой:
https://www.amazon.com/gp/product/B08W56Y1WQ
Включены исходные файлы Fusion 360 и файлы .STEP.
