Крепление антенны POTA PERformer для штыря М10...
POTA PERformer — это антенна, разработанная KJ6ER на основе телескопических штырей.
Это конструкция, в которой заключен изолятор M10 высотой 50 мм и которую можно установить на штатив.
спецификация
4 шт, М3 х 16
4 шт, м3 гайка DIN557 квадратная
Изолятор М10 50мм
Винт М10 (обрезанный по размеру)
Гайка М10 и шайба
радиальные, обрезанные по размеру и с кольцевыми разъемами M10
Резьбовая вставка ¼-20 UNC
Разъем УВЧ с двумя проводами и кольцевыми разъемами М10.
Сборка

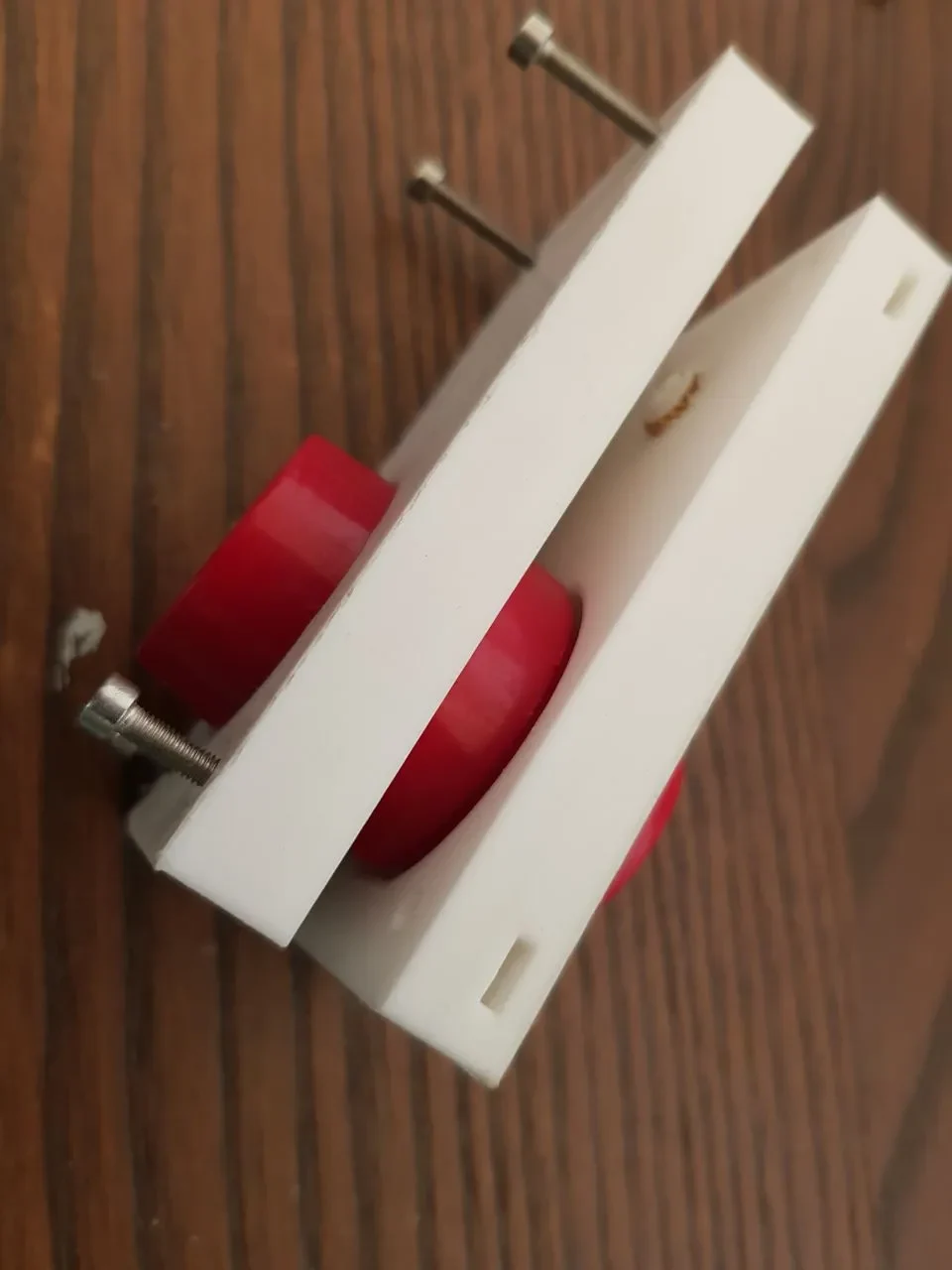

вставьте красный изолятор между двумя ломтиками
добавить гайки и винты
затягивать
добавить резьбовую вставку, термопрес��

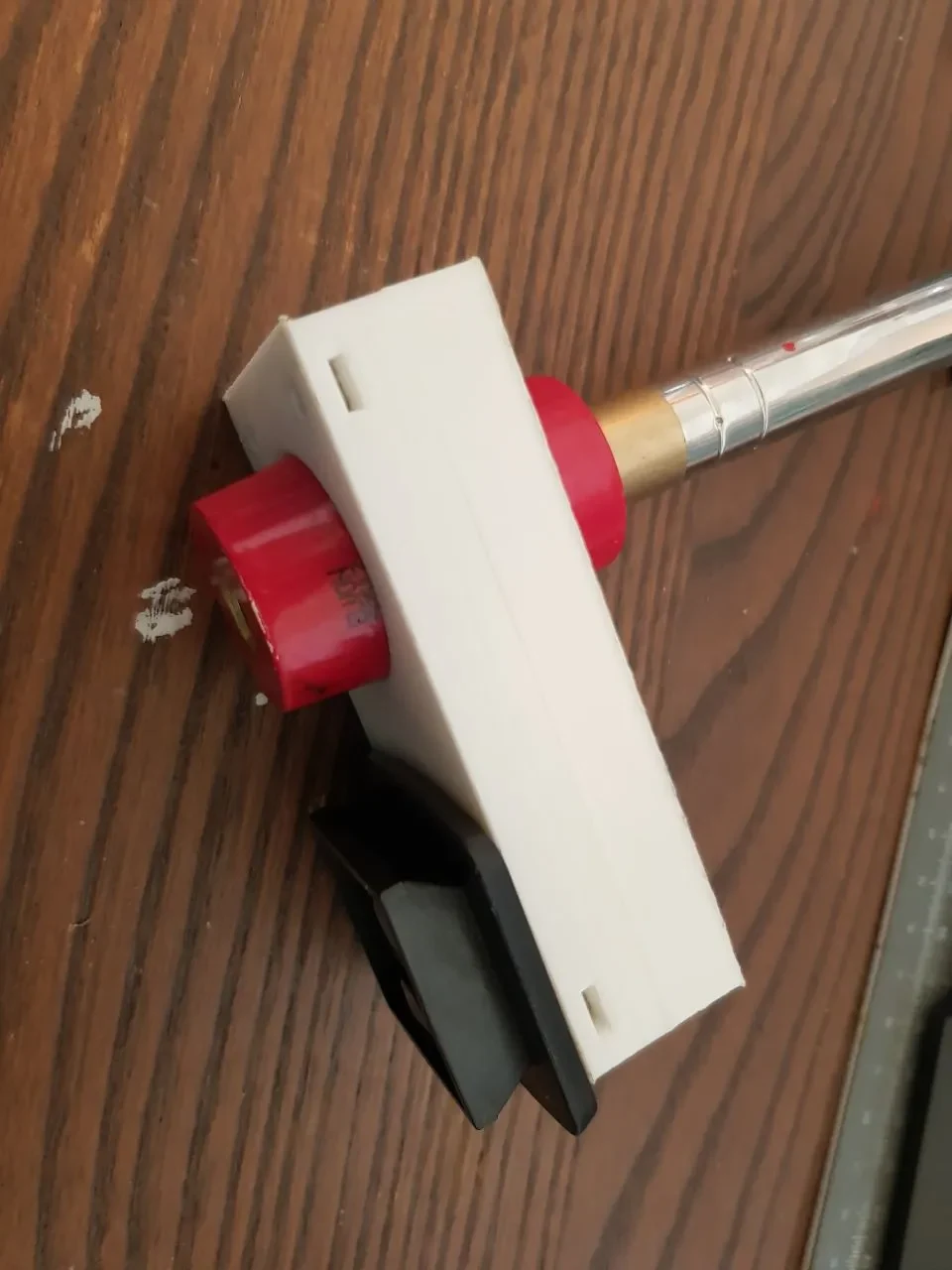

установить сборку на штатив
отрежьте винт М10 длиной 20-25 мм.
на винт М10 добавляем радиальные соединители, гайку М10, шайбу М10.
прикрутите сборку М10 из шага 7 к нижней части изолятора на несколько витков резьбы.

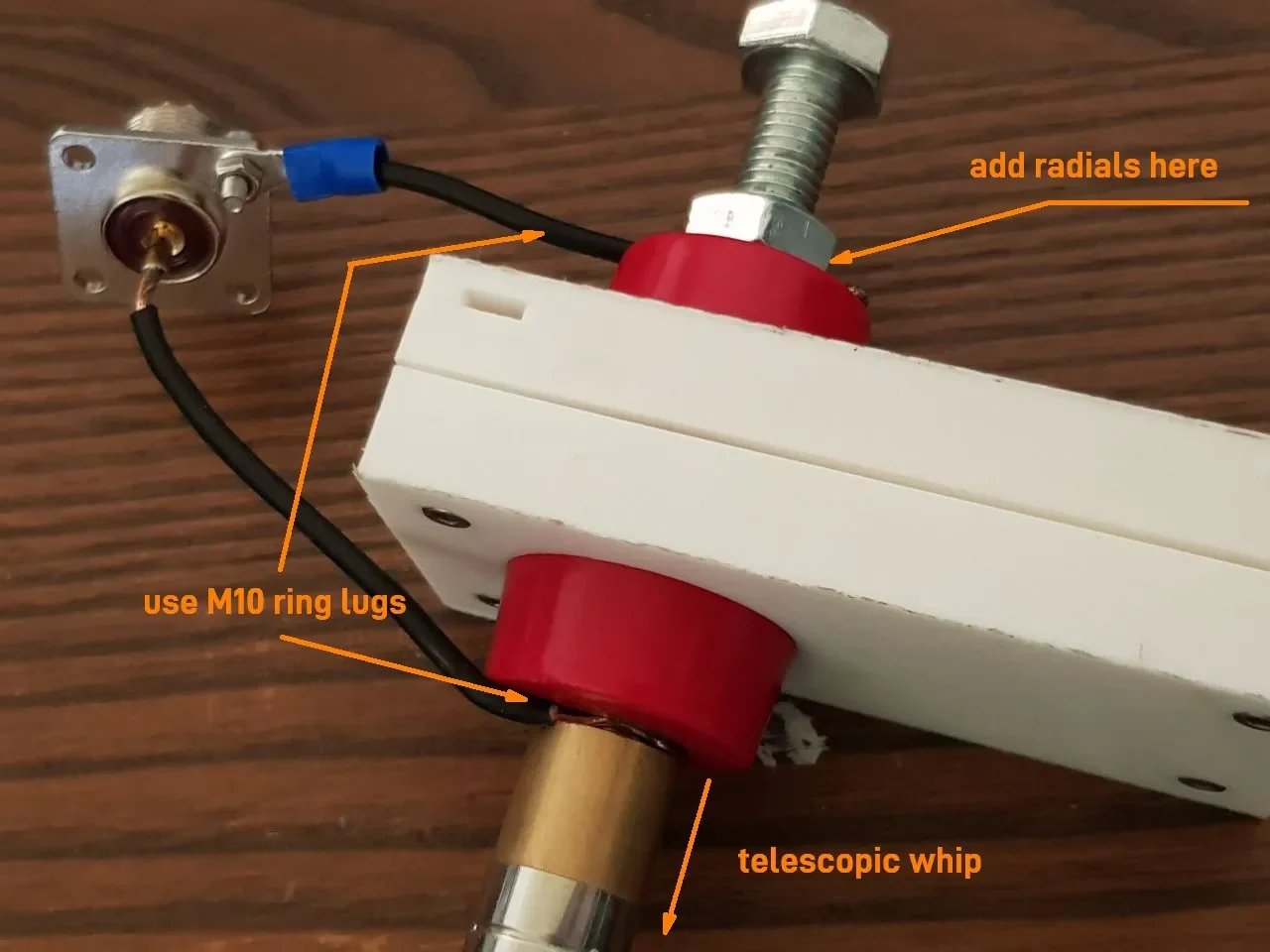

добавить два коротких вывода на разъем УВЧ, один припаять к горячему (центральному) контакту, другой прикрутить на фланец
обжимаем кольцевой разъем к горячему проводу, подключаем его между антенной и красным изолятором.
добавьте кольцевой разъем к фланцу/заземляющему проводу, добавьте его к основной части радиалов
используйте гайку M10, чтобы зафиксировать винт M10, радиальные детали и фланец разъема УВЧ.
эта установка теперь подключила радиальные провода к земле УВЧ, а антенну к центральному контакту УВЧ.

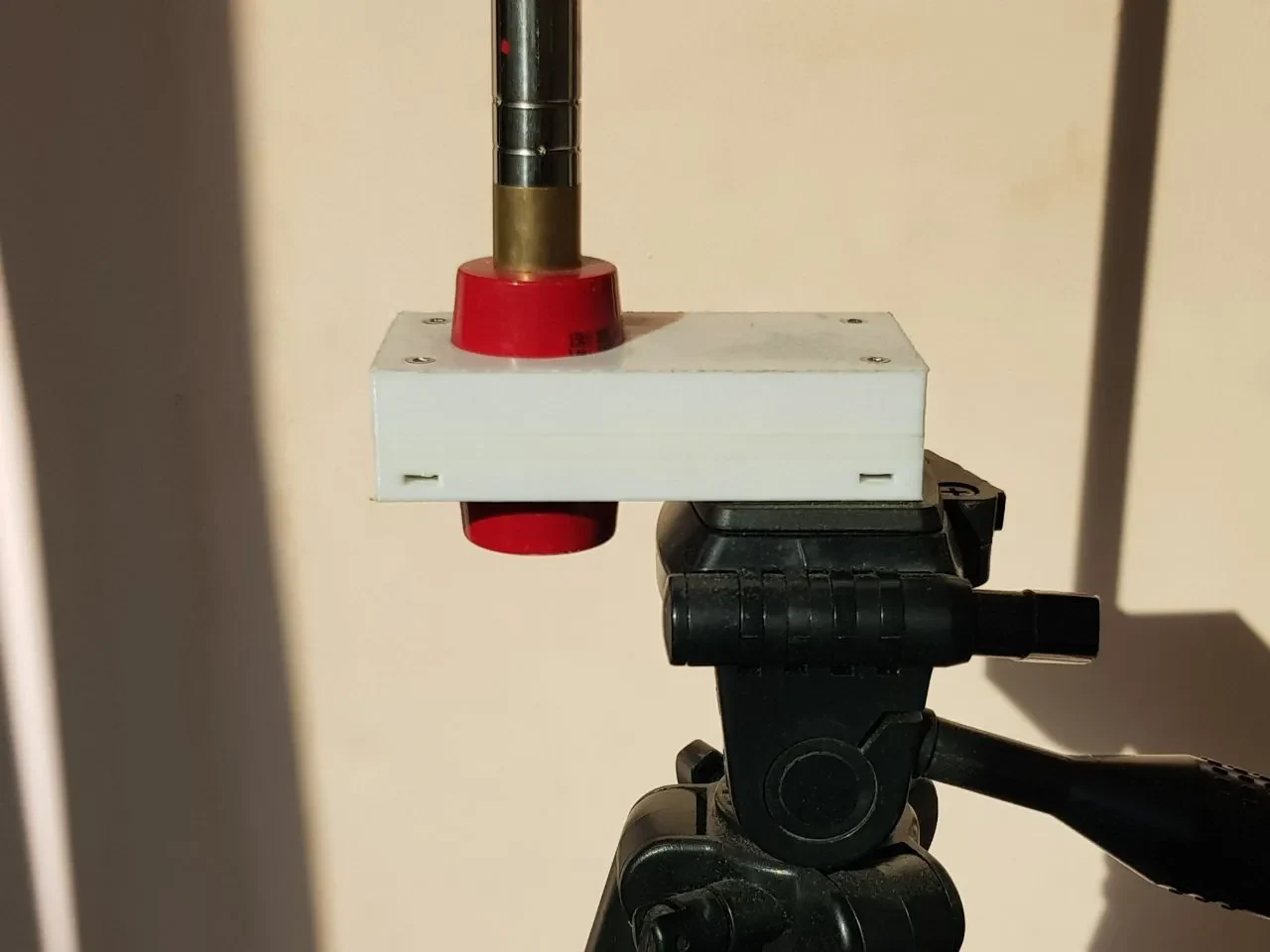

закрепить установку на штативе
Предупреждения
резьбовая вставка расплавит пластик с обеих частей, поэтому для разборки потребуется повторная установка резьбовой вставки. Вероятно, это можно сделать только несколько раз.
Я выбрал эту функцию/антифунку из соображений безопасности, поскольку на эту часть будет приходиться основная часть нагрузки.
Если вам нужны обычные гайки по стандарту DIN557, напишите мне в Директ.

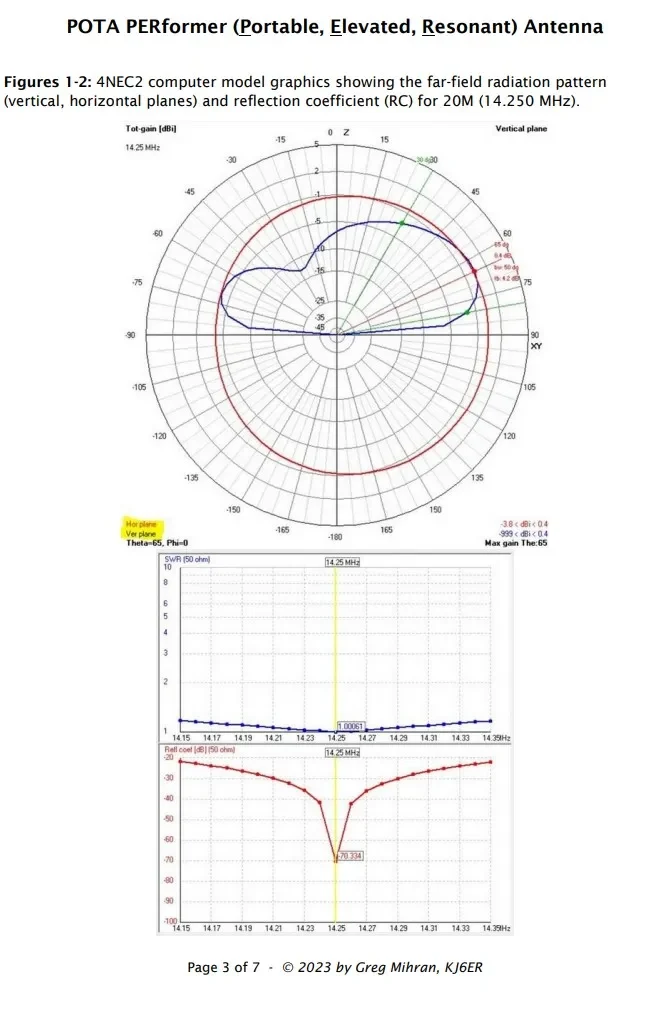

Антенна мягко направленная и вроде работает на 40м.
вам понадобится прочный штатив
не печатайте лицевой стороной вниз, ветровая нагрузка приведет к расслоению
Я настоятельно рекомендую использовать кольцевые наконечники на радиальных разъемах и разъеме UHF. Не припаивайте провода к самодельному кольцевому разъему, как показано на моих рисунках.
Личное мнение
антенна интересная и у нее есть некоторая направленность
вам нужно взять с собой гаечный ключ и крепкий штатив — фотографию при умеренном ветре не разрежешь.
использовать его на 40 м с одним радиалом не очень хорошо, и у меня были лучшие результаты по сравнению с WSPR, используя несколько радиалов на земле.
Моя установка представляет собой заземляющий шип в стиле Маркони (радиалы на земле) с использо��анием 16-24 радиалов, вырезанных на 20 метров. Использование разделенных настроенных радиалов для PERformer на диапазонах короче 20 м даст определенное преимущество перед установкой Маркони с фиксированными радиалами.
эту установку можно использовать в городских парках для подавления QRM в определенных местах, но я бы не стал носить эту антенну в качестве своей рабочей лошадки.
