Заглушка-держатель - Антенна 5,6м М10 - для настроечной к...

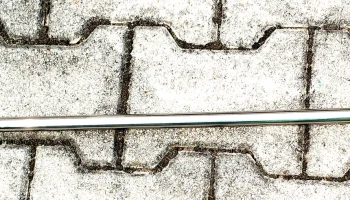

Я просто покупаю телескопическую антенну из нержавеющей стали: длиной 5,6 м и заканчивается резьбой M10.

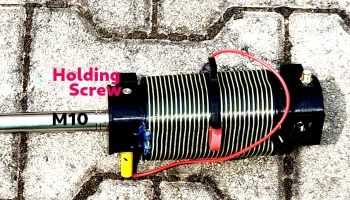

Я разработал эту вилку катушки, чтобы я мог повторно использовать уже напечатанную на 3D-принтере катушку, а также иметь возможность иметь варианты вилки-банны и держатель катушки сбоку. Держателя катушки должно быть достаточно, чтобы удерживать телескопическую антенну, не создавая дополнительной опоры снизу.

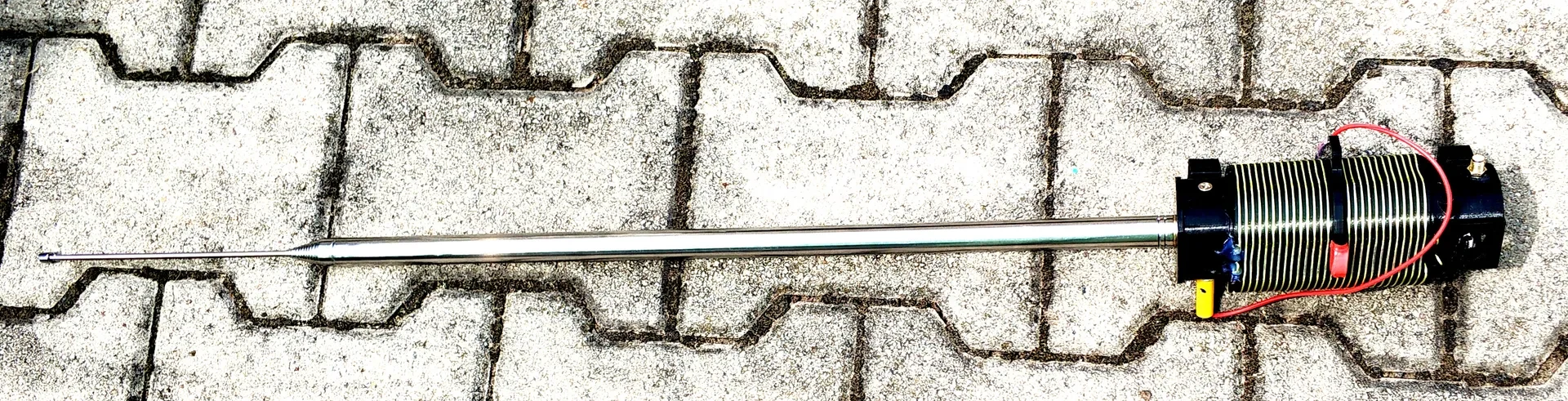

Телескопическая длина 5,6 м обеспечивает хорошую основу для регулировки длины волны в зависимости от размера, а катушка обеспечивает дополнительное пространство для настройки.

Я могу вернуться к старой вертикальной удочке в любое время, так как у меня есть штекер типа «банан» сбоку или я даже могу использовать резьбу М10 в качестве сменного разъема для провода.

Катушка обеспечивает дополнительные ~5,27 м провода, который можно укоротить (с помощью байпаса) в зависимости от необходимости настройки.

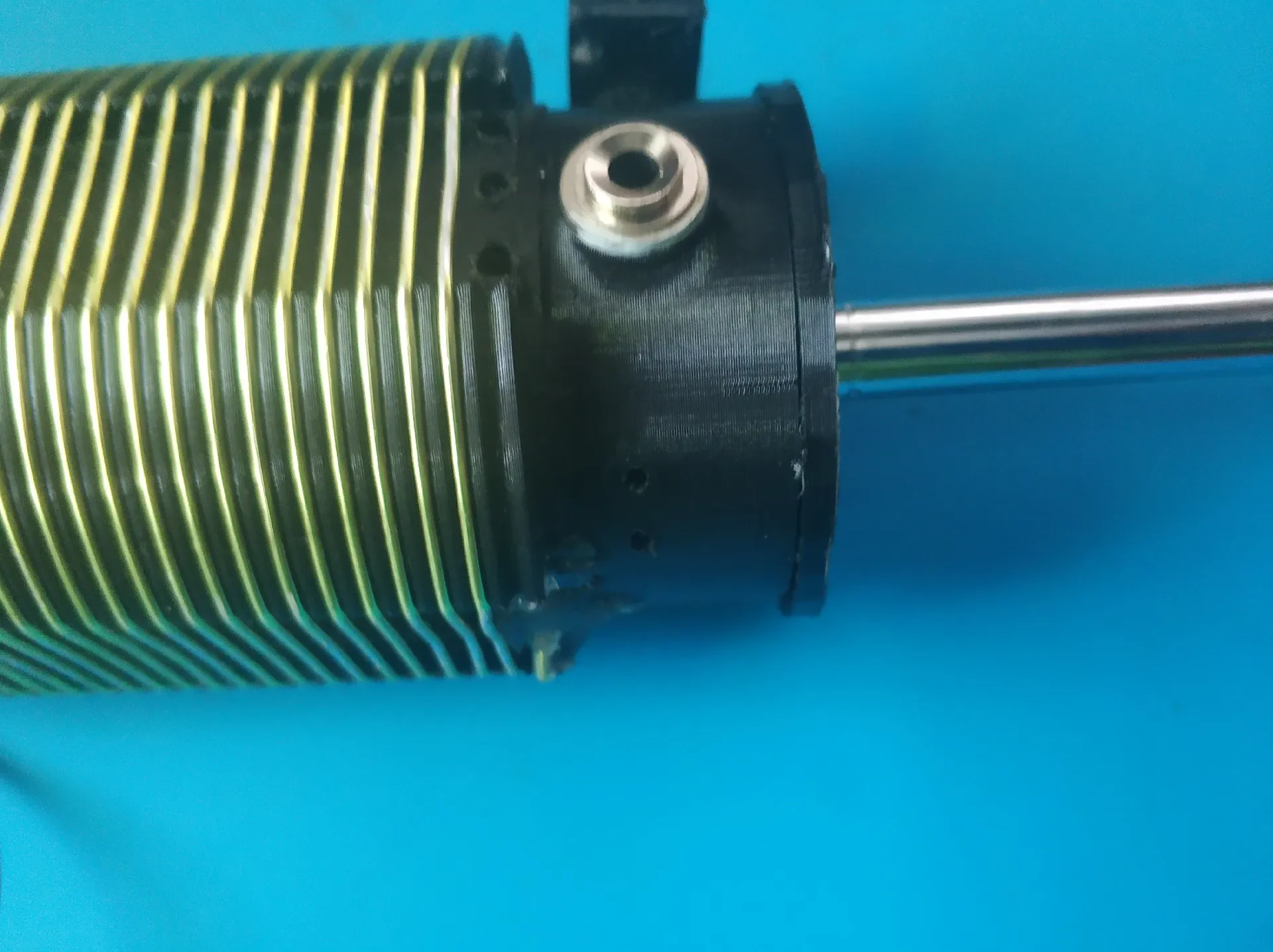

Я прикрепляю винт М10 точечной сваркой к полоске из чистого никеля, а затем подключаю его к проводу.
Соединение с винтом М10 не должно быть точечным, просто согните кусок металлического листа в форме знака «L» и нажмите на винт М10 более короткой стороной знака «L», чтобы заткнуть его… Я использую металлический лист размером 0,1х8мм.

Сбоку в пластике сверлю одно отверстие под шуруп по дереву длиной около 1см. Это обеспечивает стабильность вилочной платформы. И вилка будет держаться на месте даже в ветреную погоду.
