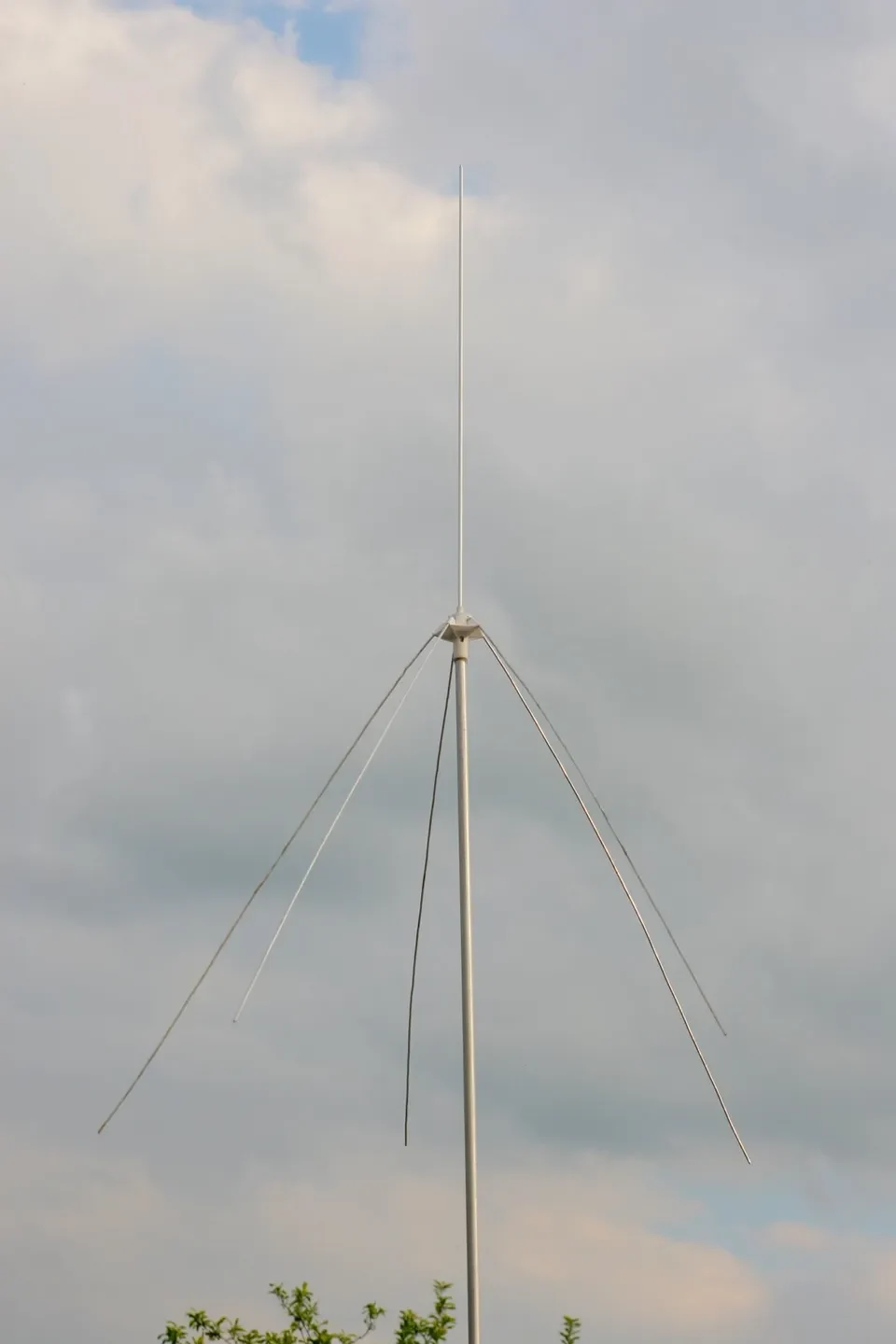

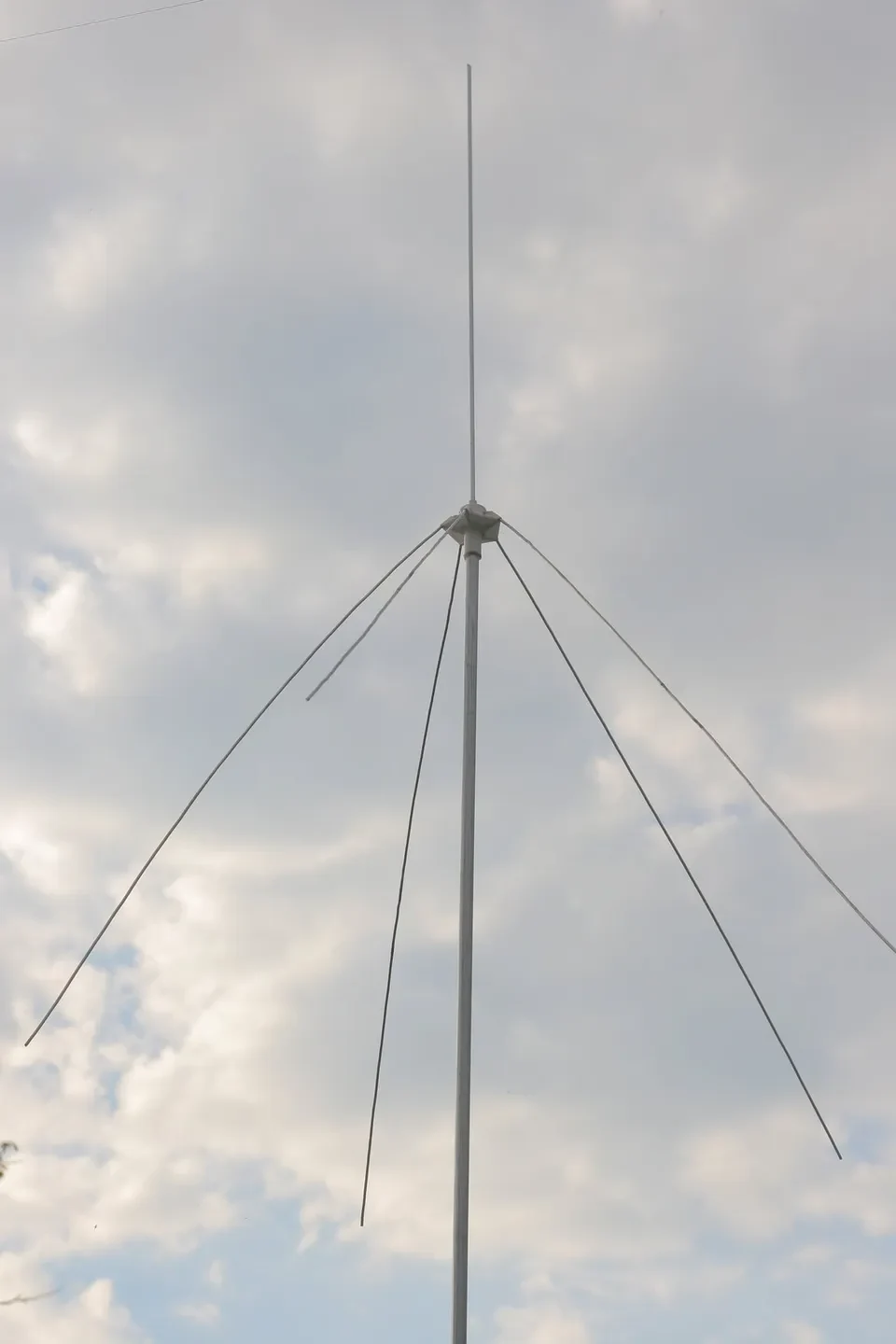

Антенна GP 1/4 длины волны

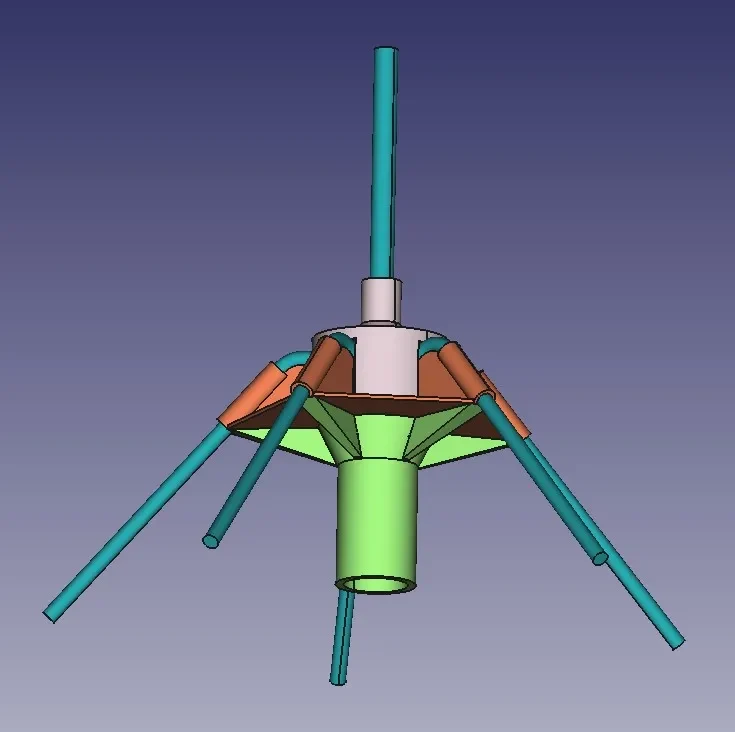

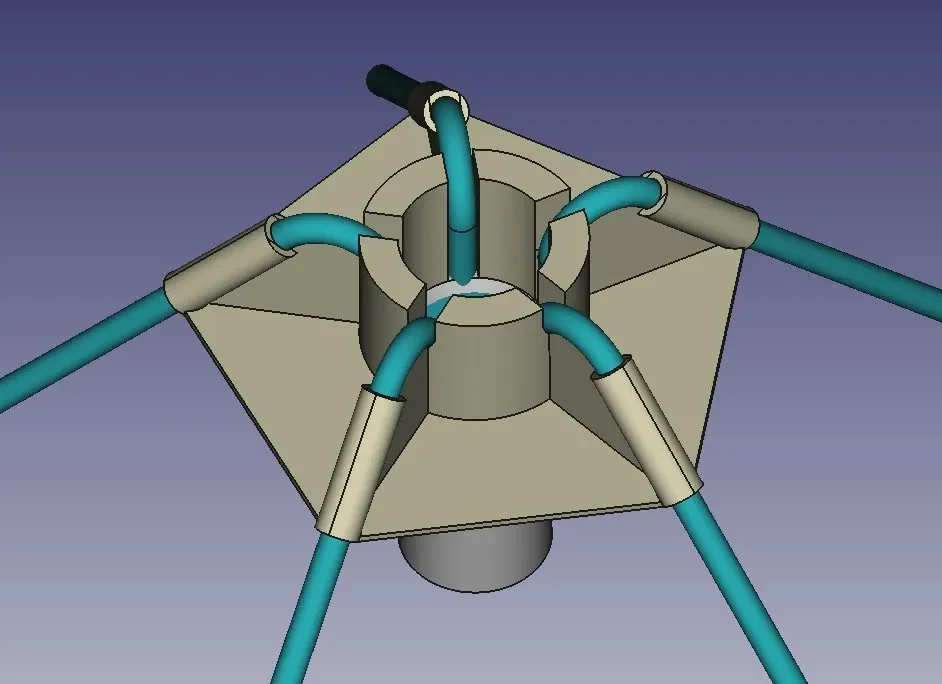

Сборка проста, в нижней части имеется отверстие для опорного стержня, коаксиальный кабель может находиться внутри полого стержня или сбоку имеется отверстие для вытягивания кабеля наружу. Средняя часть удерживает радиальные проволоки, загнутые внутрь средней части. Прикреплена внешняя оплетка коаксиального кабеля. Он прочно фиксируется верхней частью. Верхняя часть удерживает вертикальный излучатель с центральным коаксиальным проводом, соединен��ым винтом.

Он рассчитан на диаметр опорного стержня 16 мм, вертикального троса диаметром 6 мм и радиального диаметра 4 мм. В случае разных размеров его можно легко настроить и восстановить в FreeCad.
