J-образная антенна, полоса 70 см

Введение

Конструкция антенны описана здесь: 3d-print-j-pole.

Построить
Распечатайте две части с поддержкой
Склейте детали между собой
Платье с медной фольгой толщиной 10 мм, как на фото.
Подключите коаксиальный кабель на высоте 17 мм от нижнего металла.
Сделайте 3 витка на кабеле, чтобы получился уродливый дроссель.
Добавить соединитель

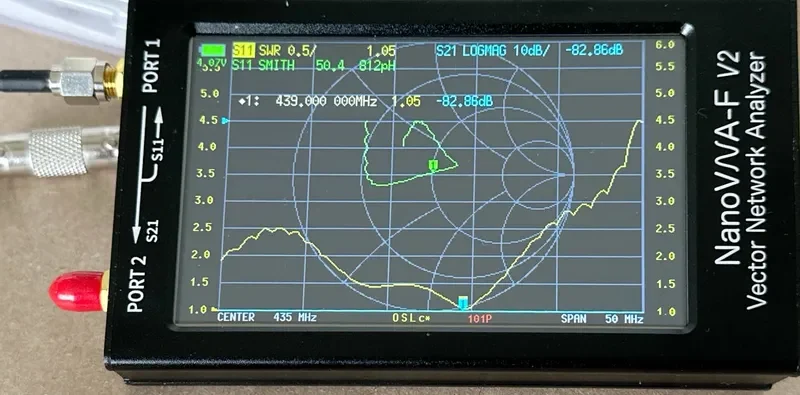

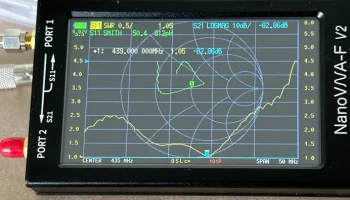

Настройка с помощью NanoVNA: добавляйте и удаляйте фольгу до тех пор, пока центральная частота не окажется посередине с хорошим КСВ.
Версия
Первая попытка 23 марта 2024 г.

TODO: Крепление антенны — спросите меня, хотите ли вы, чтобы я добавил его.
