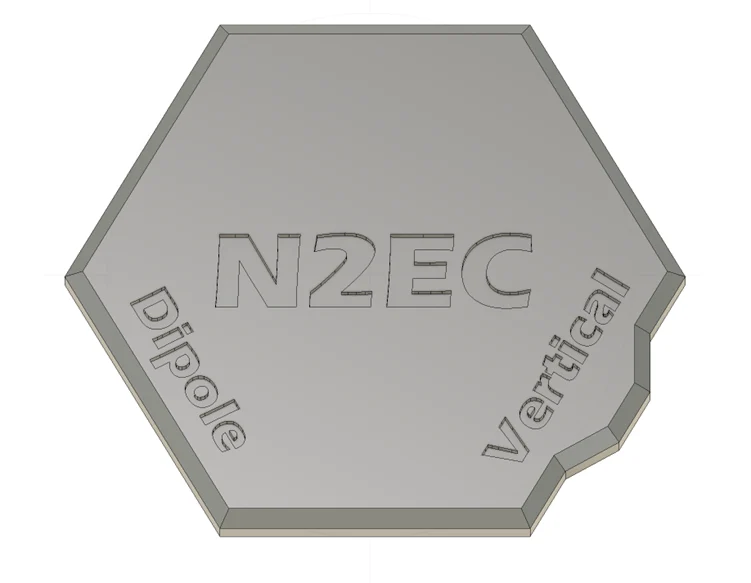

Антенна N2EC VersaHex
Это универсальная антенная система, которая может работать как регулируемая дипольная антенна, так и как вертикальная антенна, используя недорогие готовые компоненты. Настоятельно рекомендуется распечатать это в PETG со 100% заполнением, так как нагрузка, вызываемая консольными хлыстами, довольно высока.
Историю N2EC VersaHex и инструкции по сборке можно найти по адресу https://n2ec.us/project/the-n2ec-versahex-antenna/, а список материалов для базовой конструкции и некоторые аксессуары, которые я использовал, можно найти здесь.
Подводя итог сборки:
Электрически N2EC VersaHex довольно прост. Линия питания диполя входит в позицию 4 на схеме в левый разъем BNC. Центральный проводник BNC 4 подключается к разъему 1. Провод 16 AWG припаивается к центральному контакту разъема, а затем подключается через кольцевой разъем к разъему 1 с помощью болта М10, 6 шайб М10 (по 3 с каждой стороны пластикового корпуса) и накидной гайки М10. Земля BNC 4 подключается аналогично соединению 2, но вместо пайки к BNC на обеих сторонах провода используются кольцевые клеммы.
Вертикальная линия питания входит в точку 5, при этом центральный штырь разъема BNC идет к соединению 3 (с тем же расположением болта, шайбы, кольцевой клеммы и гаек, что и у диполя). Заземляющее соединение BNC 5 подключается к разъему 6. Здесь все довольно плотно, поэтому я считаю, что предварительное скл��дывание кольцевых разъемов, как показано на схеме, может помочь при установке. Также НЕ ПРОПУСКАЙТЕ ШАЙБКИ!!! Они распределяют силы хлыстов на пластик. При тестировании у пользователей, которые не использовали шайбы, пластиковая ступица катастрофически вышла из строя. Используйте шайбы! Возможно, сейчас самое время сказать, что это хобби-проект, поэтому, если вы решите построить один из них, вы делаете это на свой страх и риск. Я делюсь этим, чтобы другие люди могли немного развлечься, но я не могу оказать поддержку всем в Интернете, и если что-то сломается, я не смогу помочь вам это починить. Как говорится, никаких гарантий не выражено и не подразумевается. Спецификацию материалов, которую я использовал (вместе с некоторыми дополнительными деталями), можно найти здесь.
