Крепление V-дипольной антенны

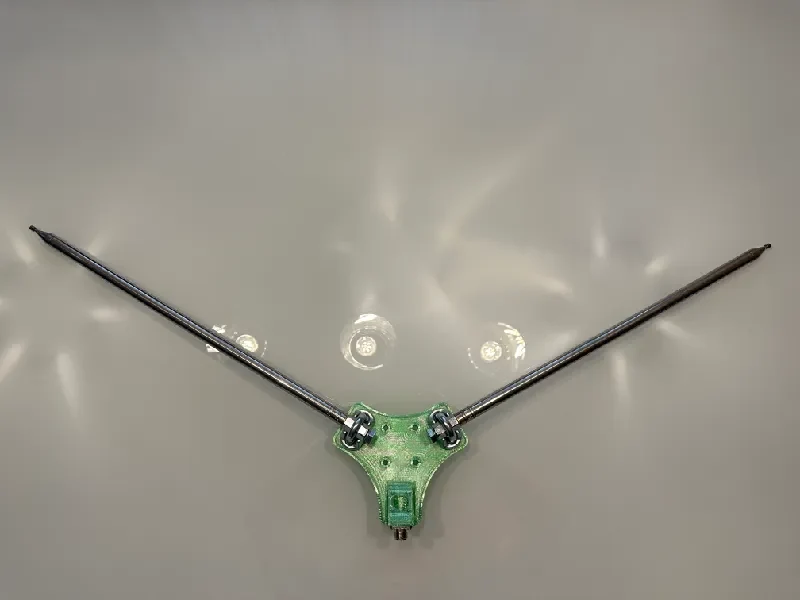

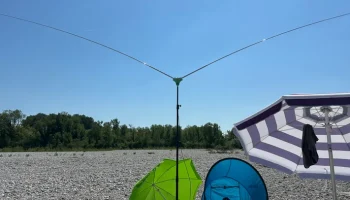

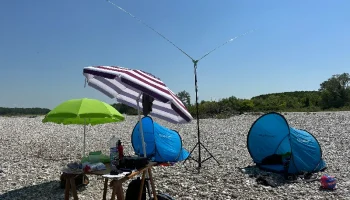

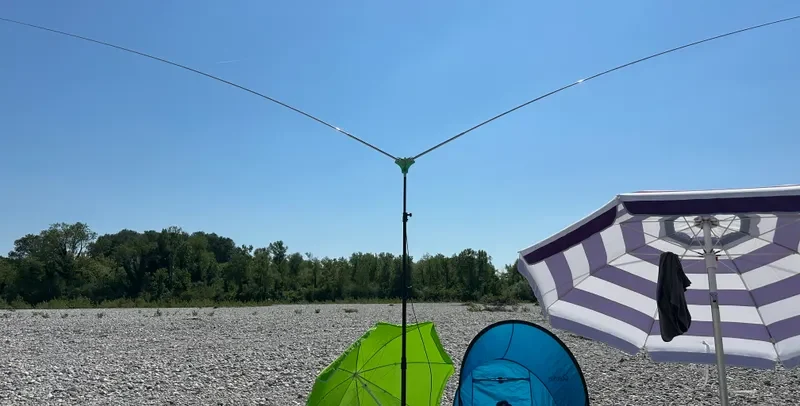

Это простое крепление для создания дипольной антенны 120° В с использованием популярных телескопических стержней М10.
Вот общий список деталей, ваш пробег может отличаться, поскольку некоторые компоненты я привез в местный хозяйственный магазин:
Телескопические стержни: https://it.aliexpress.com/item/4001007343096.html?spm=a2g0o.order_list.order_list_main.17.53ad3696D4XkcP&gatewayAdapt=glo2ita
Длинные гайки M10: https://www.amazon.it/AERZETIX-accoppiamento-esagonali-M10x30mm-filettatura/dp/B09PG4T9FC/
Веревочные зажимы: https://uk.rs-online.com/web/p/wire-rope-clamps/1244799
Крепление панели PL: https://www.wimo.com/it/42020
Для базового зажима я согнул стержень M6 и использовал четыре барашковые гайки, отверстия немного тугие, поэтому вместо этого вы можете попробовать использовать стержень M5 и несколько шайб.
Для крепления разъема PL вам также понадобятся четыре гайки и болта М3 (длина не так важна, так как отверстия сзади открыты), просто вставьте гайки в боковые отверстия и все готово.
Я напечатал крепление из PETG в надежде придать ему некоторую гибкость: даже если антенна довольно легкая, когда стержни полностью выдвинуты, они оказывают некоторое усилие на зажимы, и я не хочу, чтобы она сломалась после одного QSO на 20 метрах.

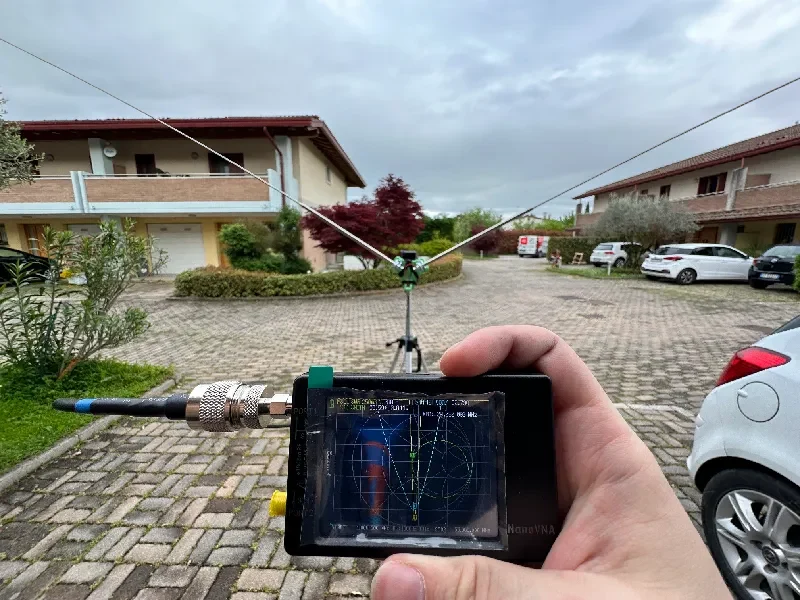

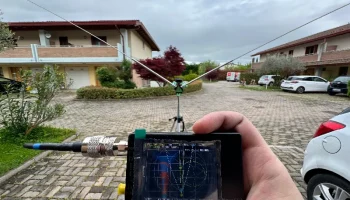

Результаты очень хорошие: при правильной настройке антенны вы получите КСВ, близкий к 1, и импеданс, очень близкий к 50 Ом, на нужном диапазоне.
Я работаю над обновлением конструкции, включая крепление для крепления балуна гуанеллы 1:1 внутри круглой электрической коробки, следите за обновлениями!
