Антенна Сент-Луис POTA 20

Пересмотрено 6 октября 2025 г.
Добавлен торцевой колпачок для крепления антенны к верхней части указателя дороги из стекловолокна. Его легко развернуть: просто вставьте указатель подъездной дороги в землю и наденьте антенну сверху! На фотографиях это оранжевая кепка. Назван «polecap.stl».
Добавлена торцевая крышка со стержнем с резьбой 1/8 NPT. Стержень этого типа используется в США для изготовления основных конструкций электрических ламп. (Все детали лампы собраны на этом стержне.) На фотографиях это зеленый колпачок. Называется «lampcap.stl».
Настройки печати
Поддерживает:

Нет. Ориентацию в том виде, в котором она указана в файлах, можно распечатать без какой-либо поддержки.

Разрешение:

Рекомендую 0,15, чтобы избежать проблем с напечатанными нитями.

Примечания:

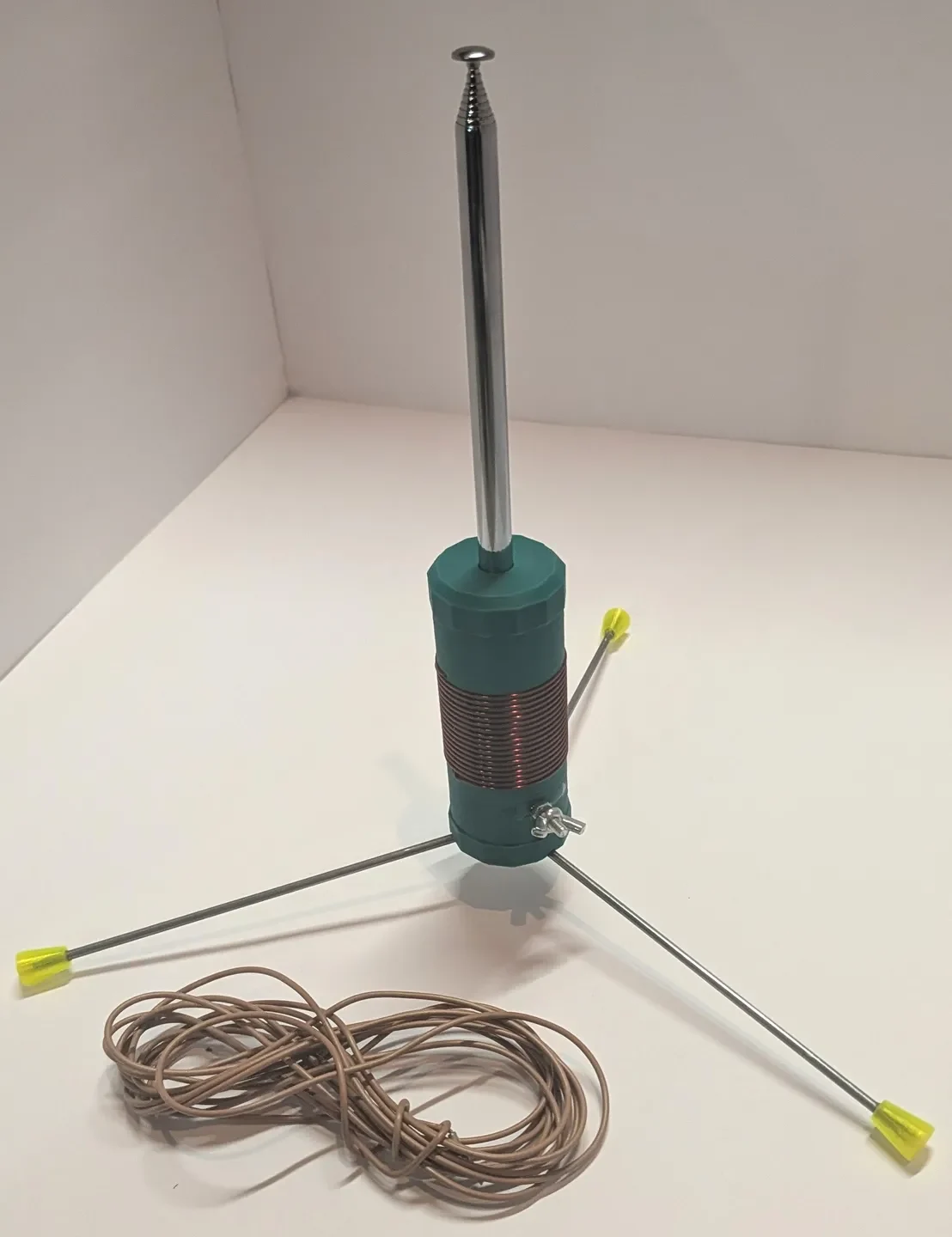

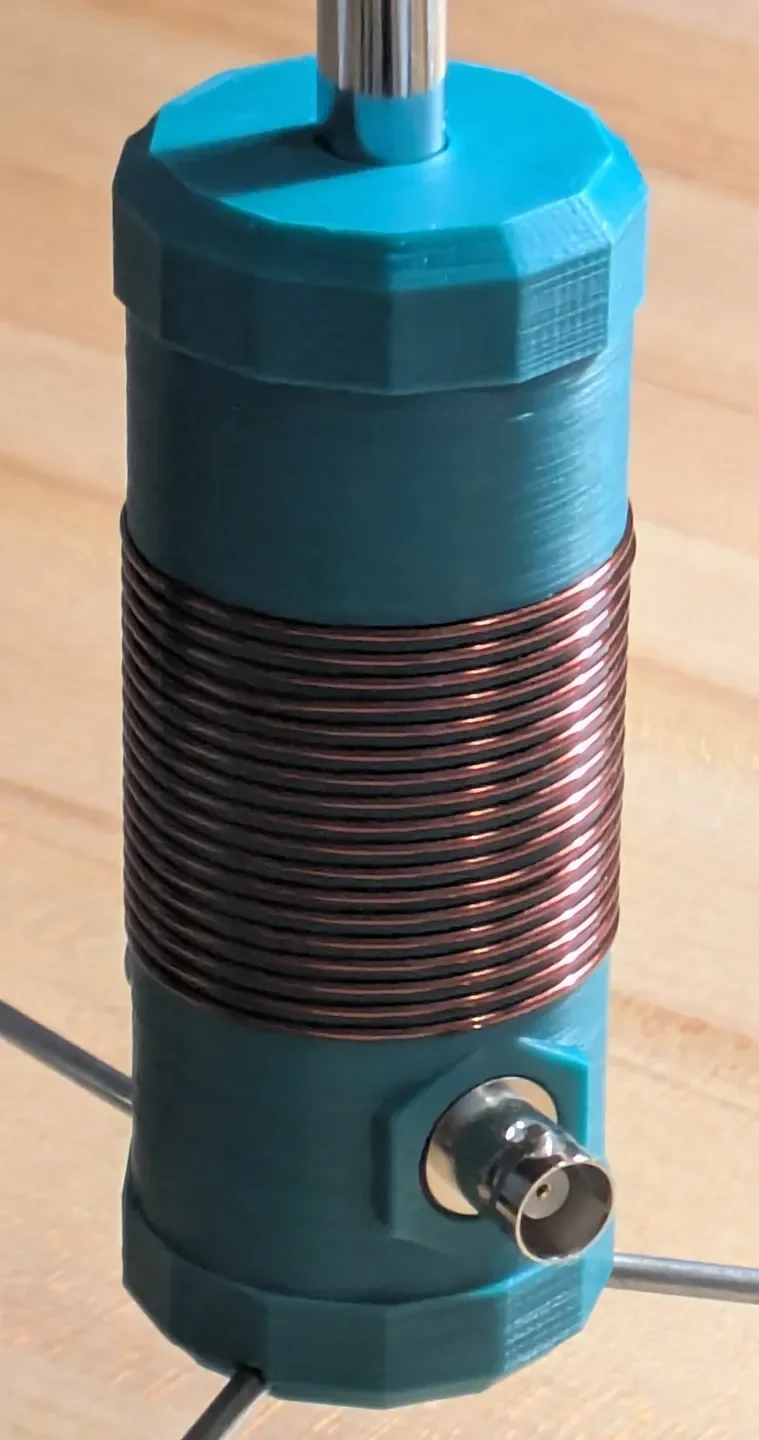

Это укороченная вертикальная антенна, предназначенная для использования 10-сегментной складной штыревой антенны длиной 118 см, настроенной на 20-метровый любительский радиодиапазон при использовании с противовесом длиной 13,5 футов (4 м).

Спецификация (для строителей из США)

Гнездовой разъем BNC (например, https://tinyurl.com/bdfa553u)
~ 8 футов магнитного провода калибра 18 на 24 витка (может подойти и провод калибра 16)
2 винта M4x25 мм
3 гайки М4
Стопорная шайба М4

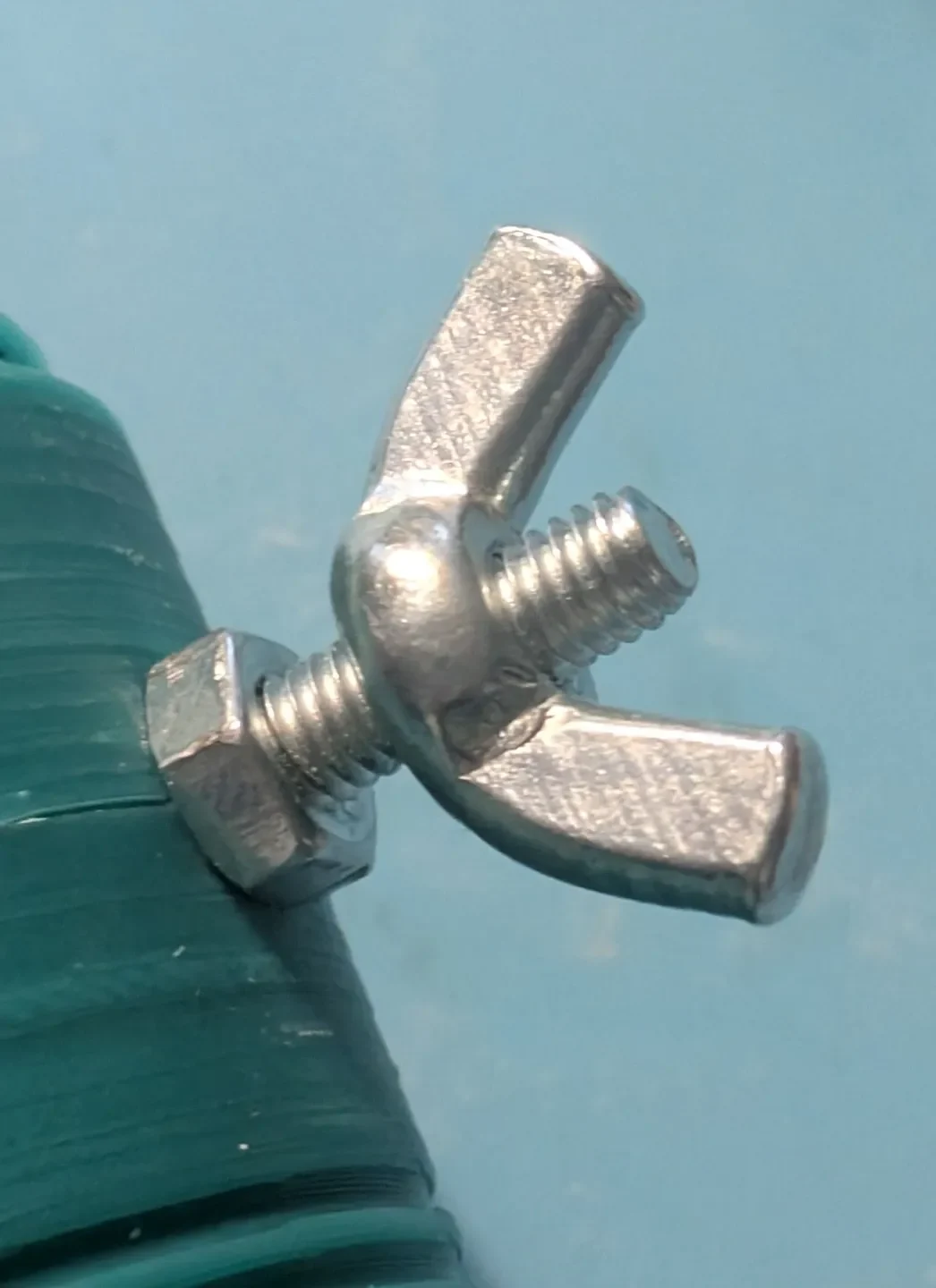

Винт с накатанной головкой М4
BNC-адаптер
Hillman 1/4 дюйма x 20 латунная деревянная вставная гайка — найдена в Lowes, номер товара 137388 | Модель № 880549 — это простое и прочное крепление для штатива.
3 стальных стержня диаметром 1/8 дюйма (также можно найти в Лоусе, обрезанные примерно до той же длины, что и сложенный кнут).
10-сегментная штыревая антенна длиной 115 см (на самом деле 118 см) (например, https://tinyurl.com/yc7rjh8a)
Многожильный провод длиной 14 футов (4 м). Любой калибр, но я использую 18.
2 плоских разъема, например (https://tinyurl.com/3xpvz26v)

Краткие инструкции:

Распечатайте пластиковые детали. Все детали должны быть ориентированы так, как в прилагаемых файлах. Для крепления к столу вам понадобятся 3 ножки.
Соберите латунное крепление для штатива в основании.

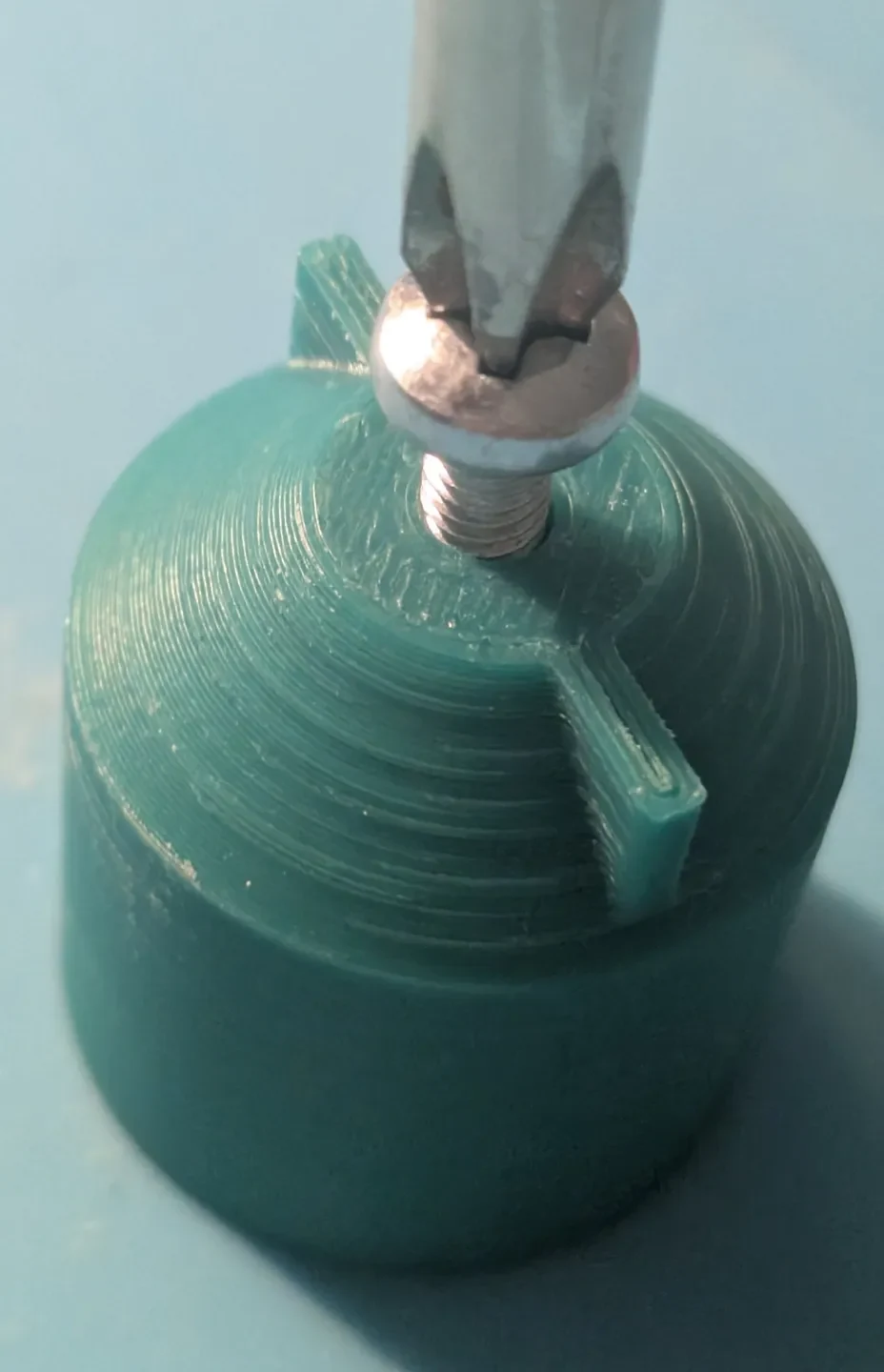

Соберите секцию антенны, вставив гайку М4 в шестигранное отверстие и вставив винт М4 в «острый конец» втулки, чтобы зафиксировать гайку. Затягивая винт, вы втянете гайку во втулку и почувствуете значительное натяжение, когда гайка достигнет своего основания.

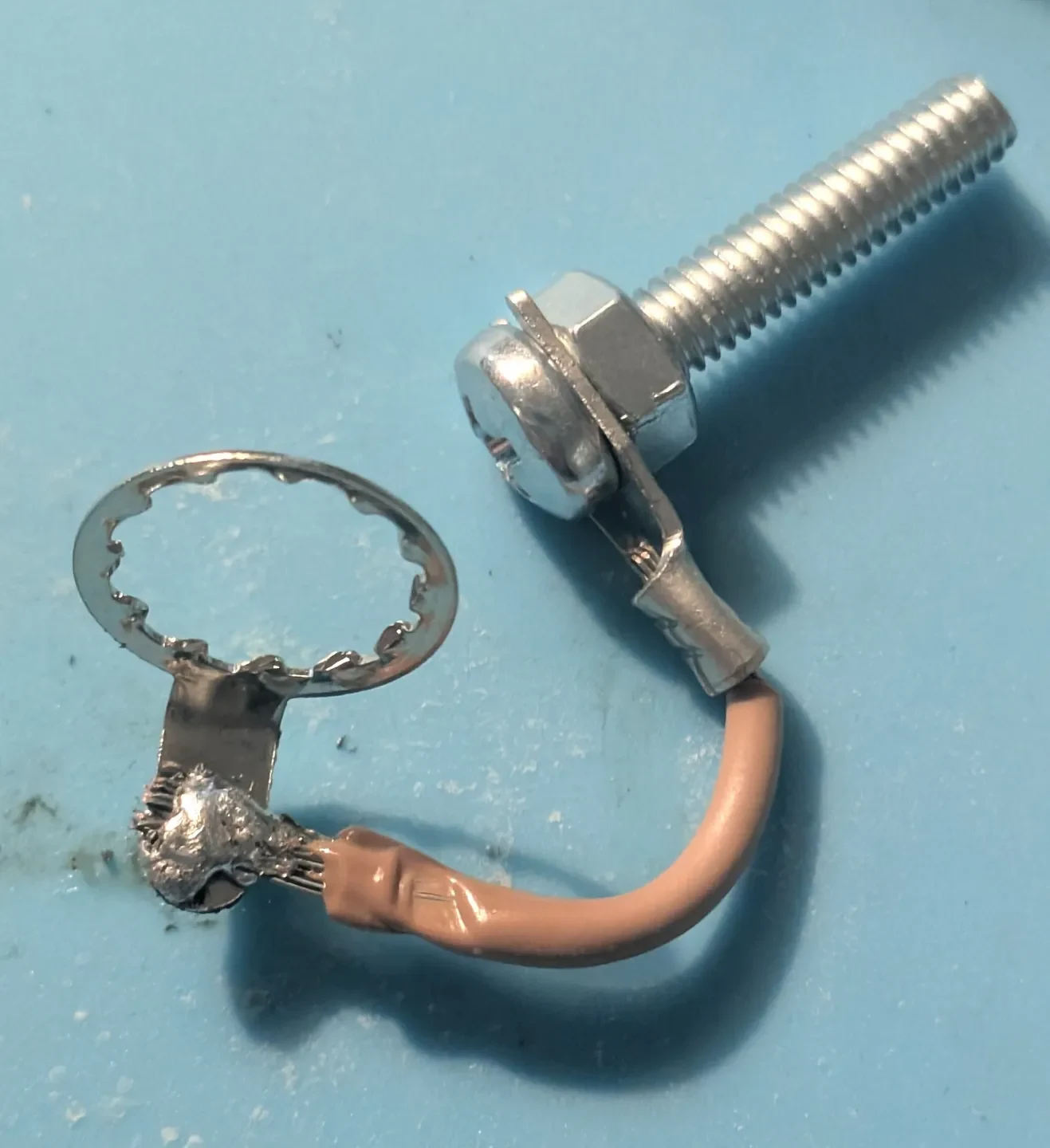

Припаяйте короткий (2 дюйма) провод к заземляющему кольцу BNC и прикрепите к другому концу обжимной лепестковый разъем. Используйте запасной кусок многожильного провода от противовеса.
Наденьте гайку M4 на один из винтов M4x25. Затем прикрепите проволоку к винту и затяните. Вставьте винт и проволоку в отверстие ИЗНУТРИ, указывая наружу. Прикрепите еще одну гайку к винту с внешней стороны основания. Используйте отверстие разъема BNC для доступа к головке винта при затягивании этой гайки. Оставьте конец провода с заземляющим кольцом BNC, свисающим из нижнего отверстия основного корпуса. НЕ ЗАТЯГИ��АЙТЕ ГАЙКУ СЛИШКОМ — ЭТО ПОВРЕДИТ ПЛАСТМАСС.

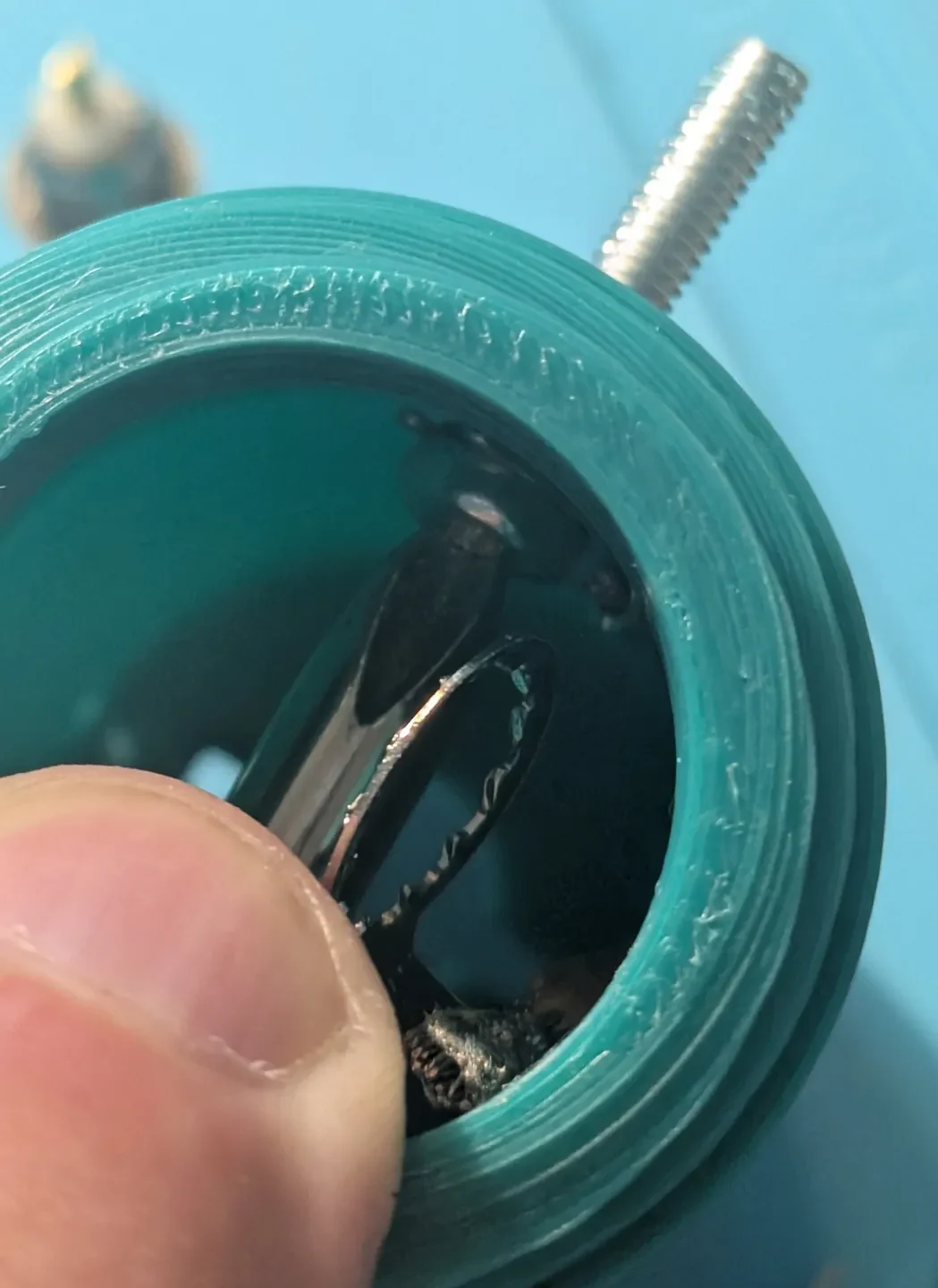

Прикрепите крепление кабеля BNC, убедившись, что кольцо заземления прилегает к внутреннему пластику перед стопорной шайбой и гайкой. Это самый трудоемкий шаг, поскольку жесткость заземляющего провода препятствует правильному прилеганию кольца заземления к резьбе BNC. Будьте терпеливы и используйте хорошее освещение. Затяните гайку острогубцами.

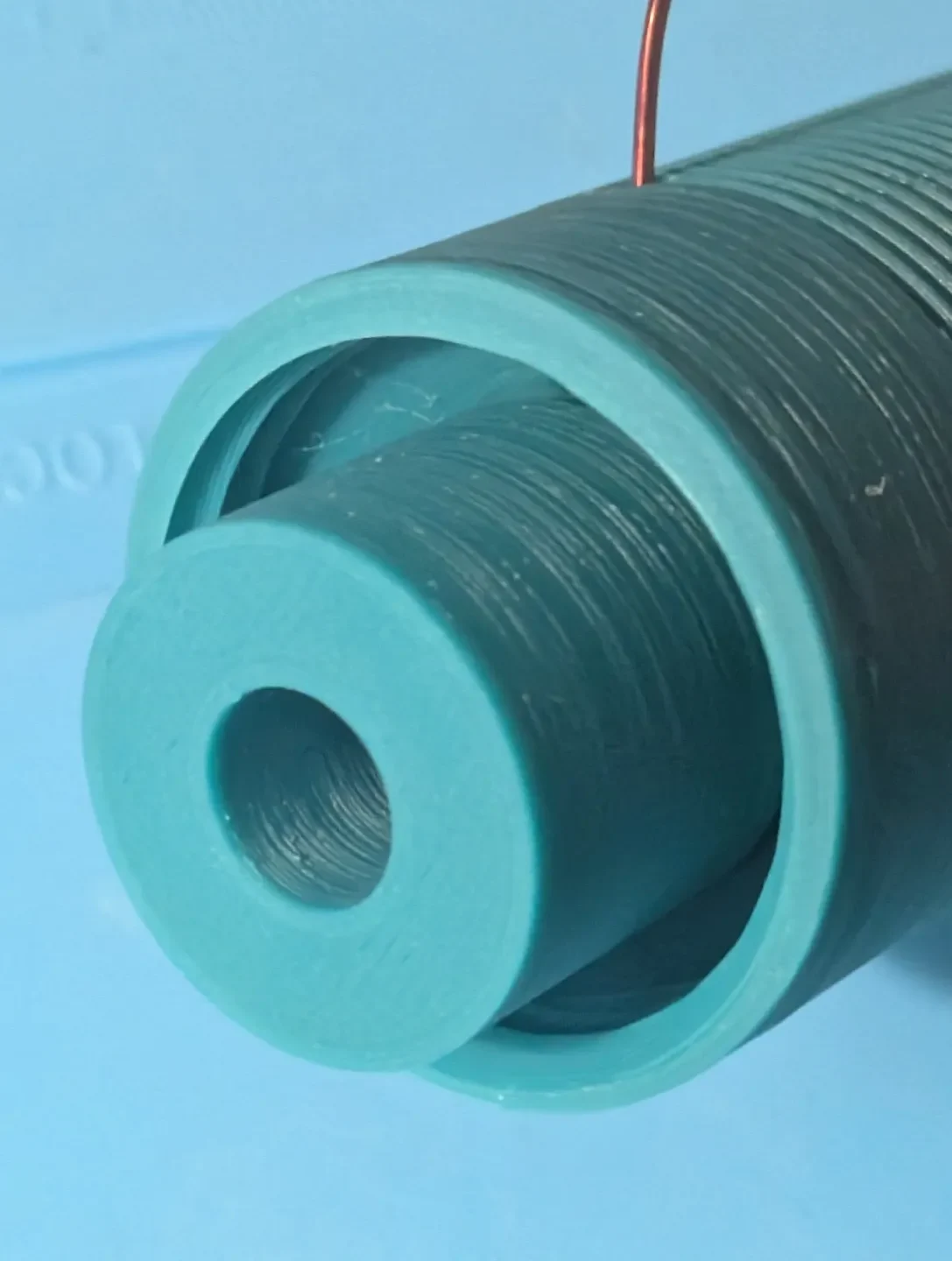

Начните наматывать катушку, сначала пропустив провод через верхнее отверстие корпуса катушки и выведя его через центральное отверстие, где будет располагаться антенна. Снимите изоляцию с конца провода и прикрепите к головке винта М4, который установлен во втулке. Затем устраните провисание провода и установите втулку на корпус катушки. Теперь самое время ввернуть верхнее стопорное кольцо.

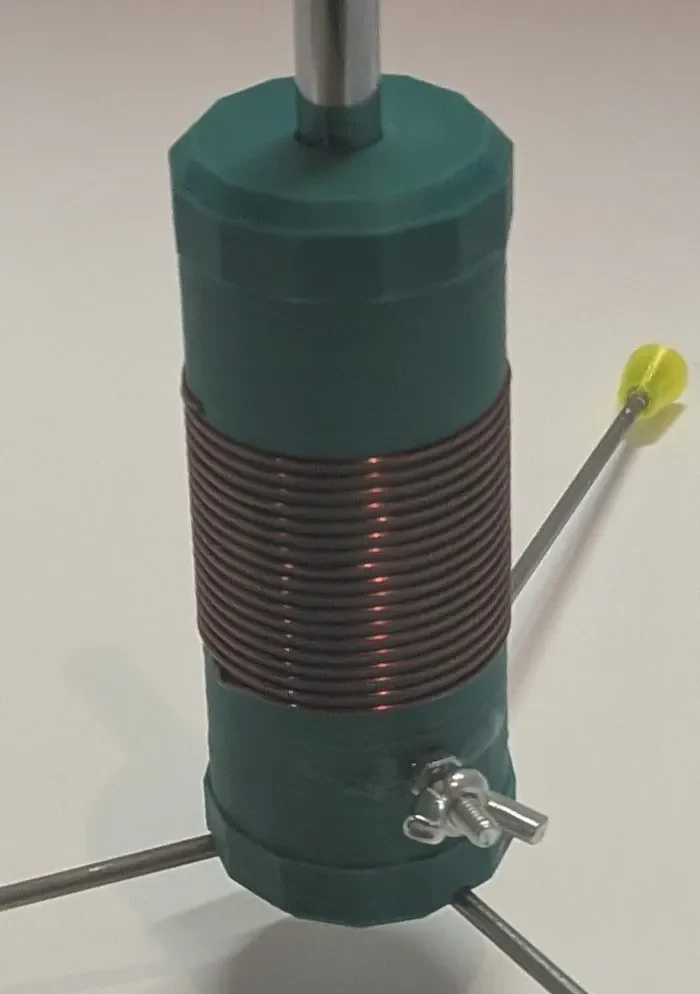

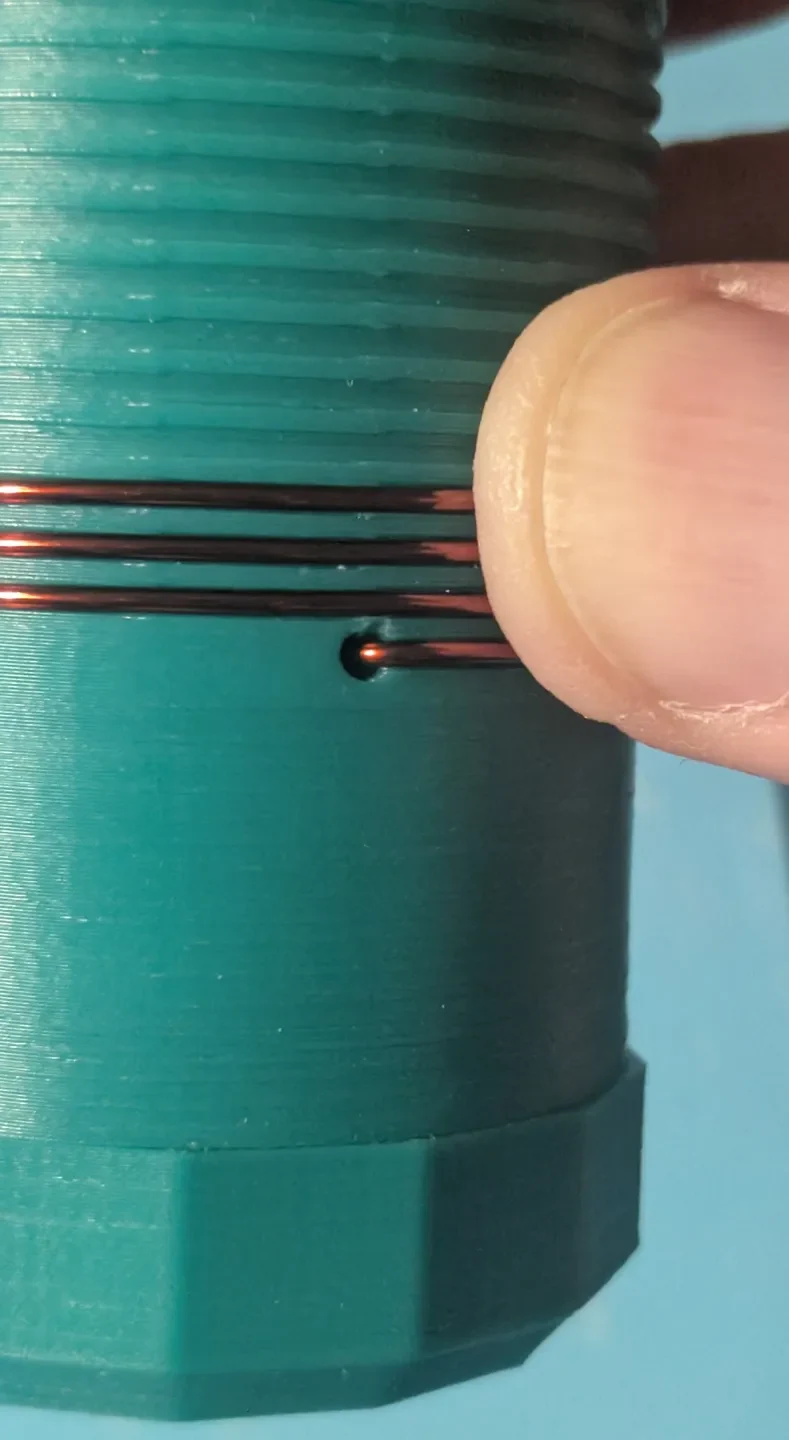

Намотайте 18 витков провода вокруг основания катушки — БЕЗ ПРОвисания ПРОВОДА. Пропустите оставшийся провод в небольшое отверстие в нижней части катушки, а затем вытащите из нижней части корпуса. Крепко потяните. Если сложить проволоку внутрь катушки, она будет сохранять достаточное натяжение, чтобы катушка не соскальзывала.

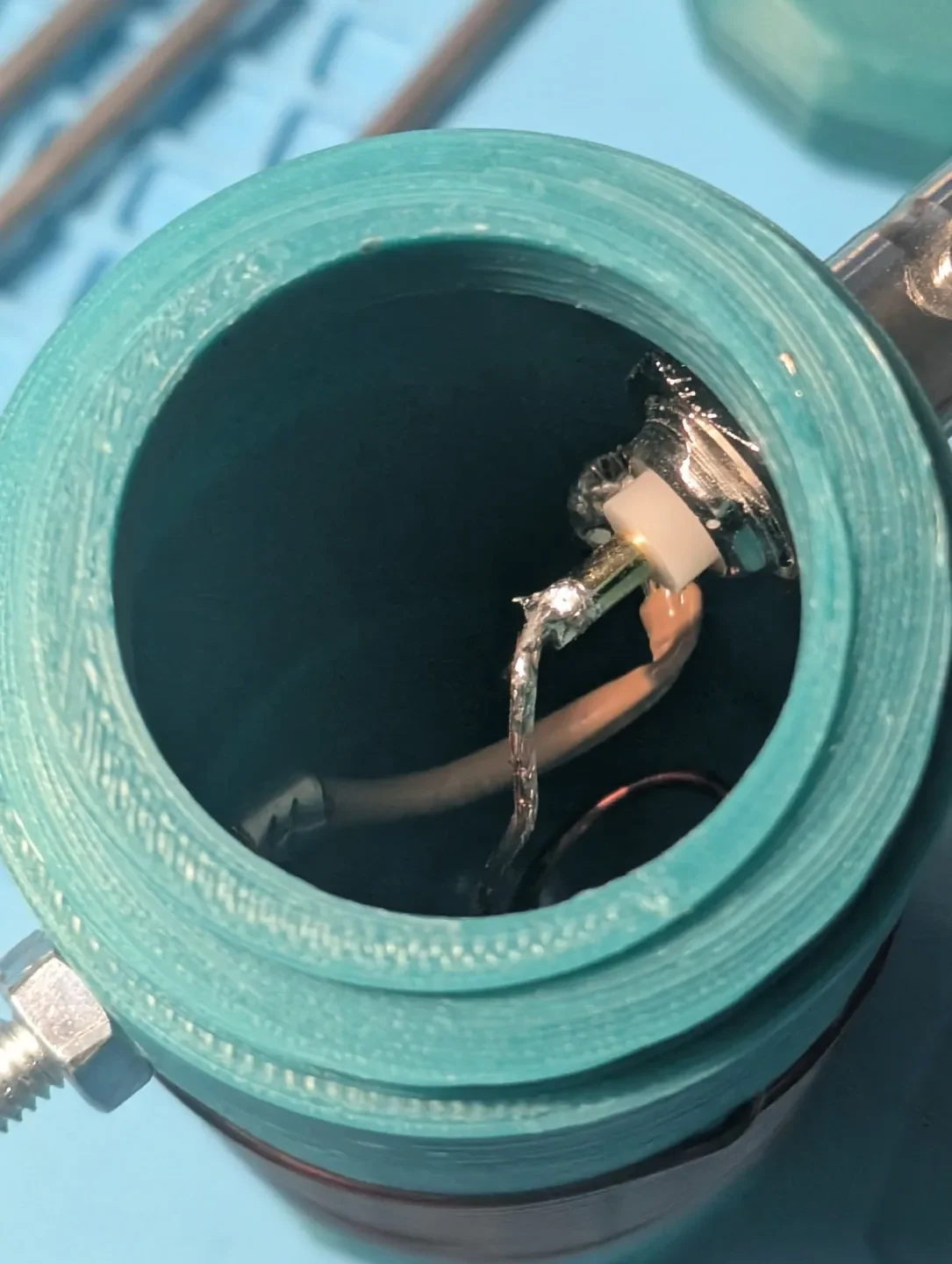

Обрежьте провод настолько коротко, насколько вам удобно. Я оставляю около 3/4 дюйма от основания. Зачистите конец и припаяйте к центру адаптера BNC.
Прикрутите основание.
Прикрепите защитные ножки к трем ножкам штатива, если. Ножки на самом деле не очень функциональны, но не позволяют вам выколоть глаза! Я обработал концы 1/
