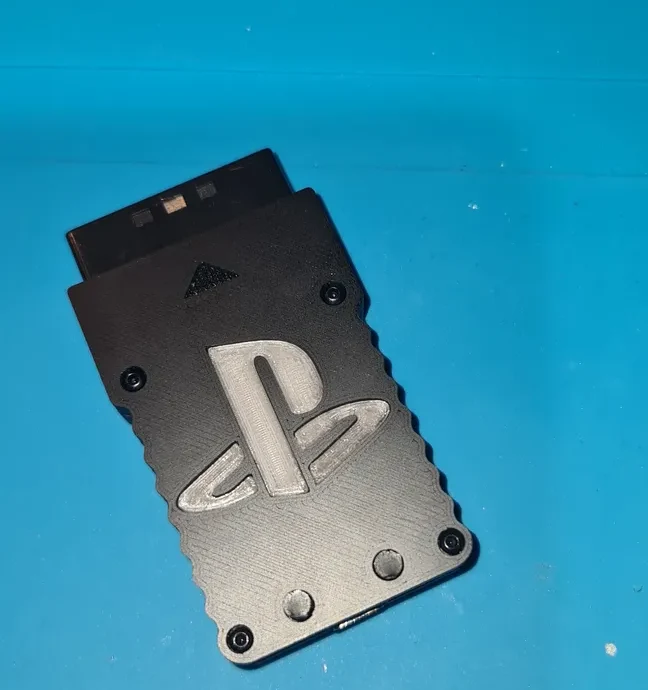

BlueRetro Ps1/Ps2 USB C

Для печати вам понадобятся следующие предметы:

30-контактная плата разработчика ESP32 USB-C, они часто встречаются на таких сайтах, как AliExpress.

https://www.aliexpress.com/item/1005006336964908.html

Разъем-папа контроллера Ps2, нужно будет согнуть ножки прямо или найти разъем с уже прямыми ножками, такие тоже можно найти на алиэкспрессе

https://www.aliexpress.com/item/1005005505245240.html

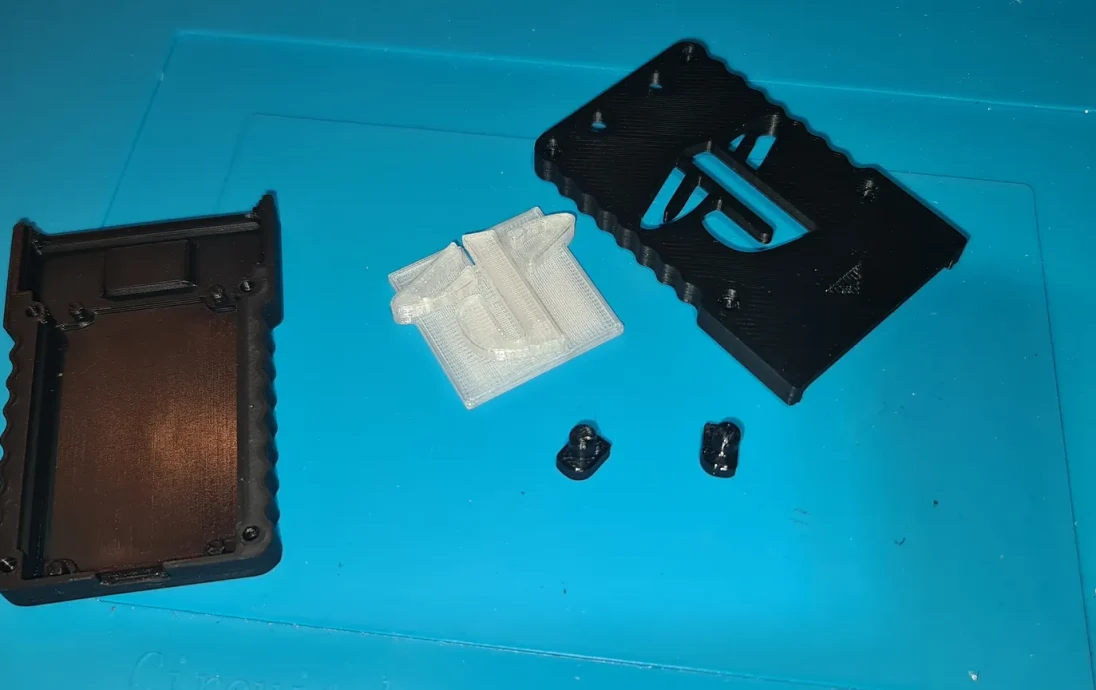

4 болта M2 (M2*12 кажется идеальной длиной) и 4 гайки M2.

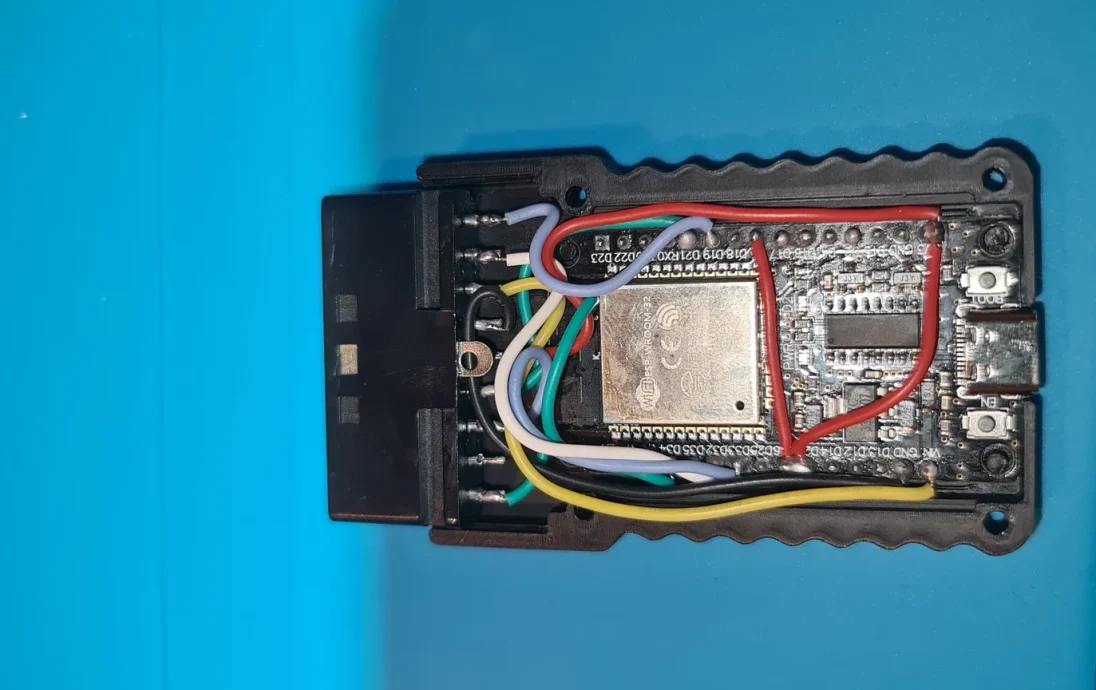

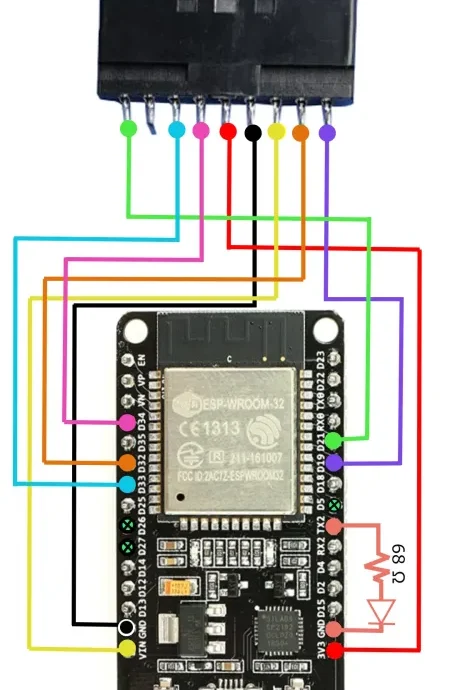

Следуйте схеме пайки, сделанной «madmon» наthingiverse.

По мнению madmon, PIN3 к VIN подключать не нужно.

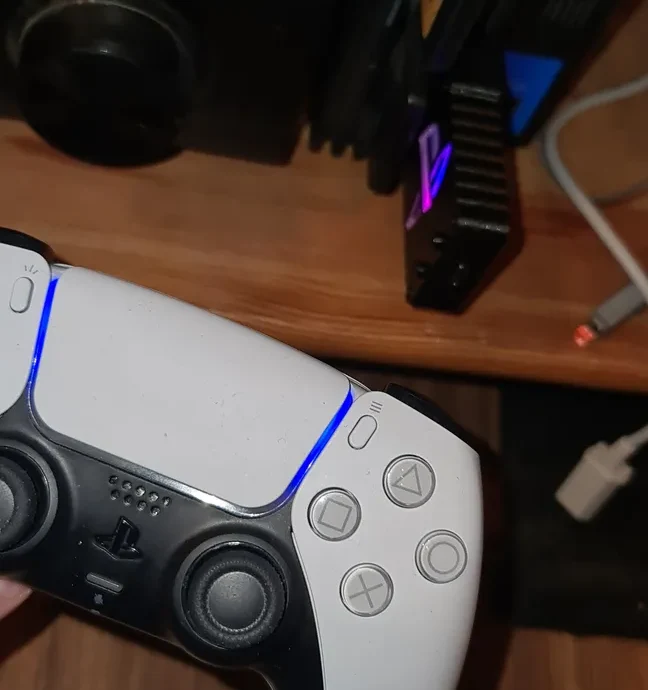

Внешний светодиод синхронизации не требуется, так как будут использоваться встроенные светодиоды на плате разработки. Напечатайте вставку из прозрачной нити, чтобы свет от светодиода светил сквозь них.

Я рекомендую напечатать вставку из PETG или другой термостойкой нити, так как она будет непосредственно касаться ESP32.

Чтобы прошить плату разработчика, следуйте руководству darthcloud на Github https://github.com/darthcloud/BlueRetro.

Следуйте пункту 1 в вики для этой сборки.

https://github.com/darthcloud/BlueRetro/wiki

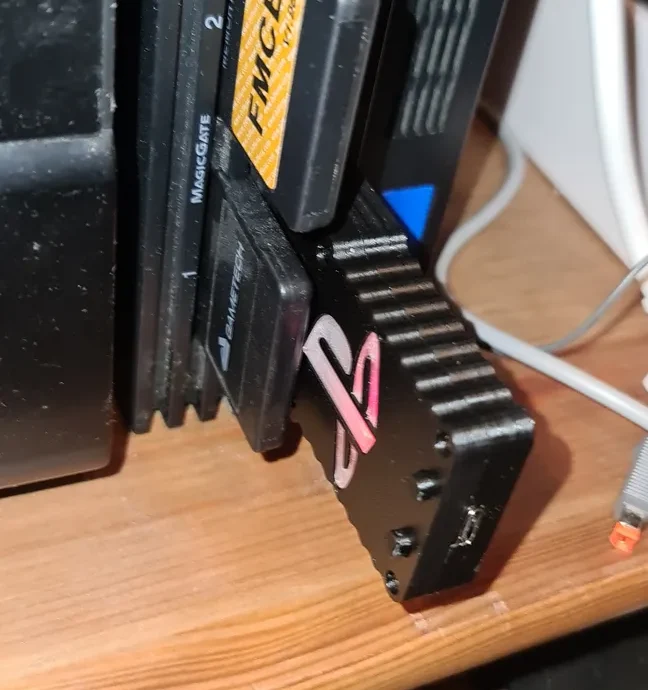

Я распечатал и собрал несколько из них, и до сих пор все они работали безупречно.

Я новичо�� в 3D-моделировании и редактировании, если у вас есть вопросы, не стесняйтесь оставлять комментарии.
