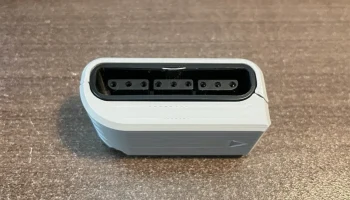

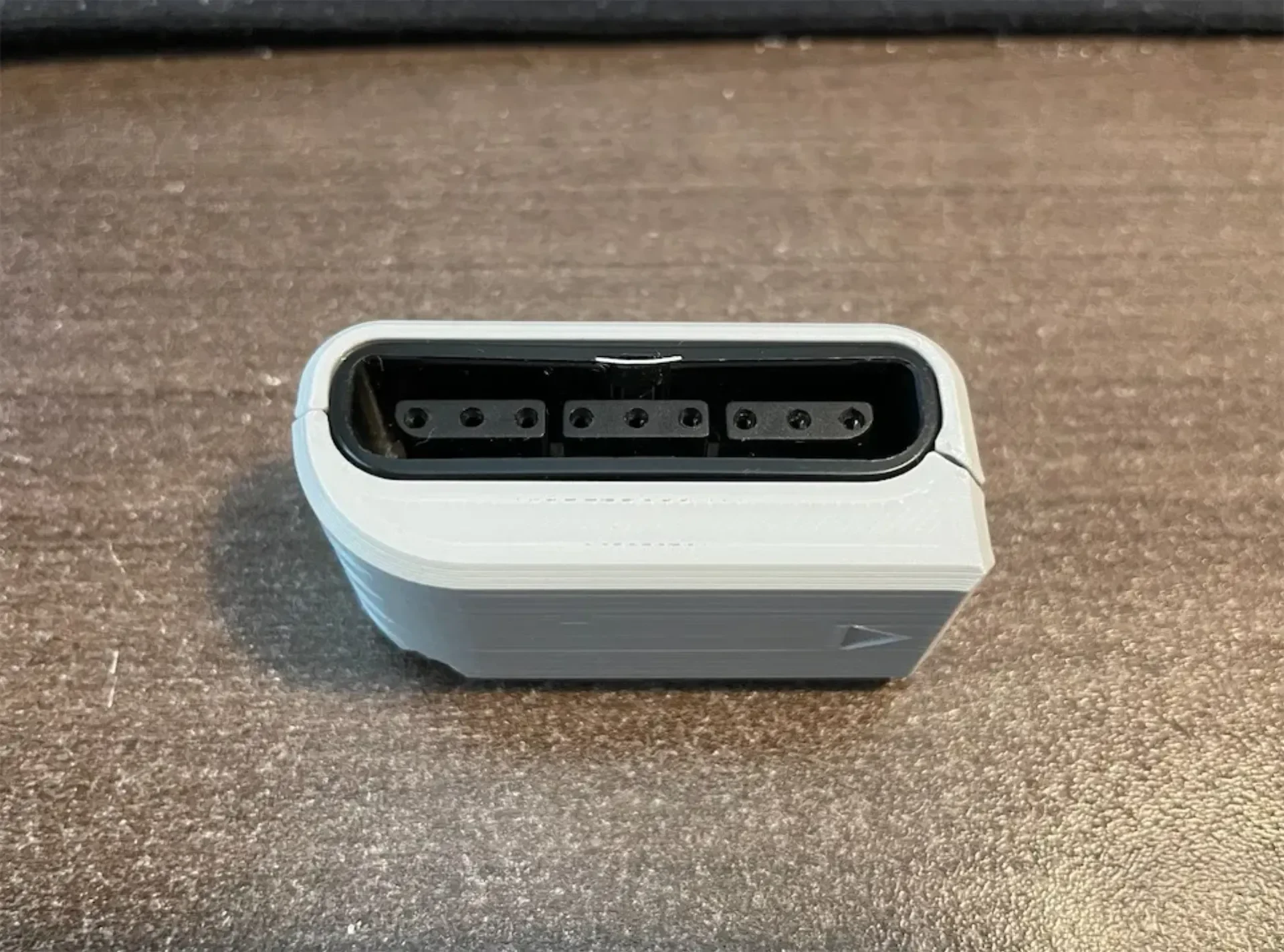

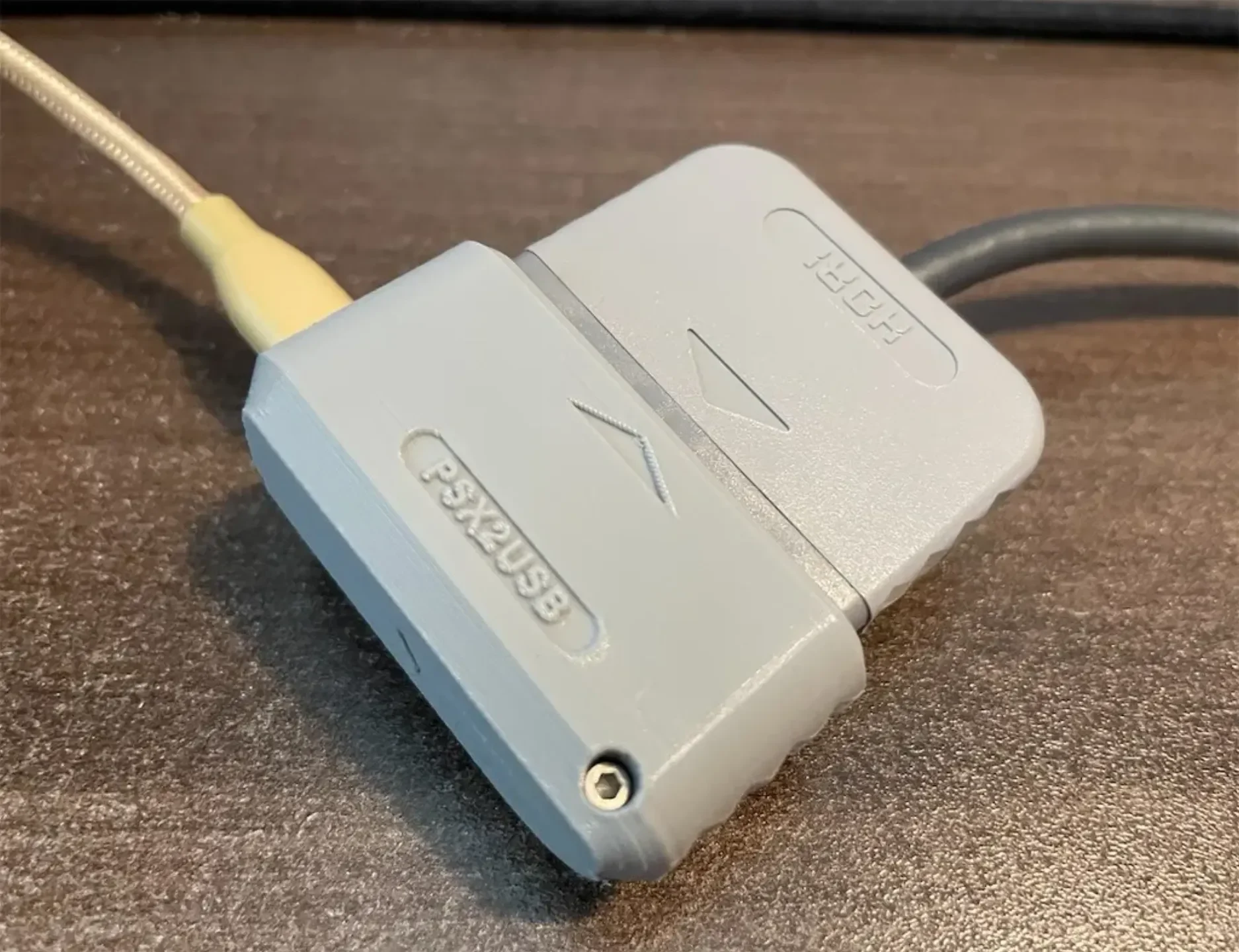

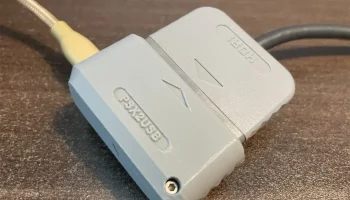

PSX2USB Контроллер PlayStation - USB-адаптер............

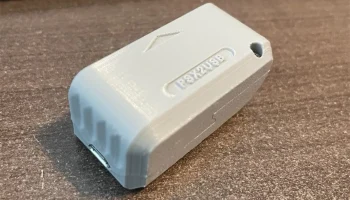

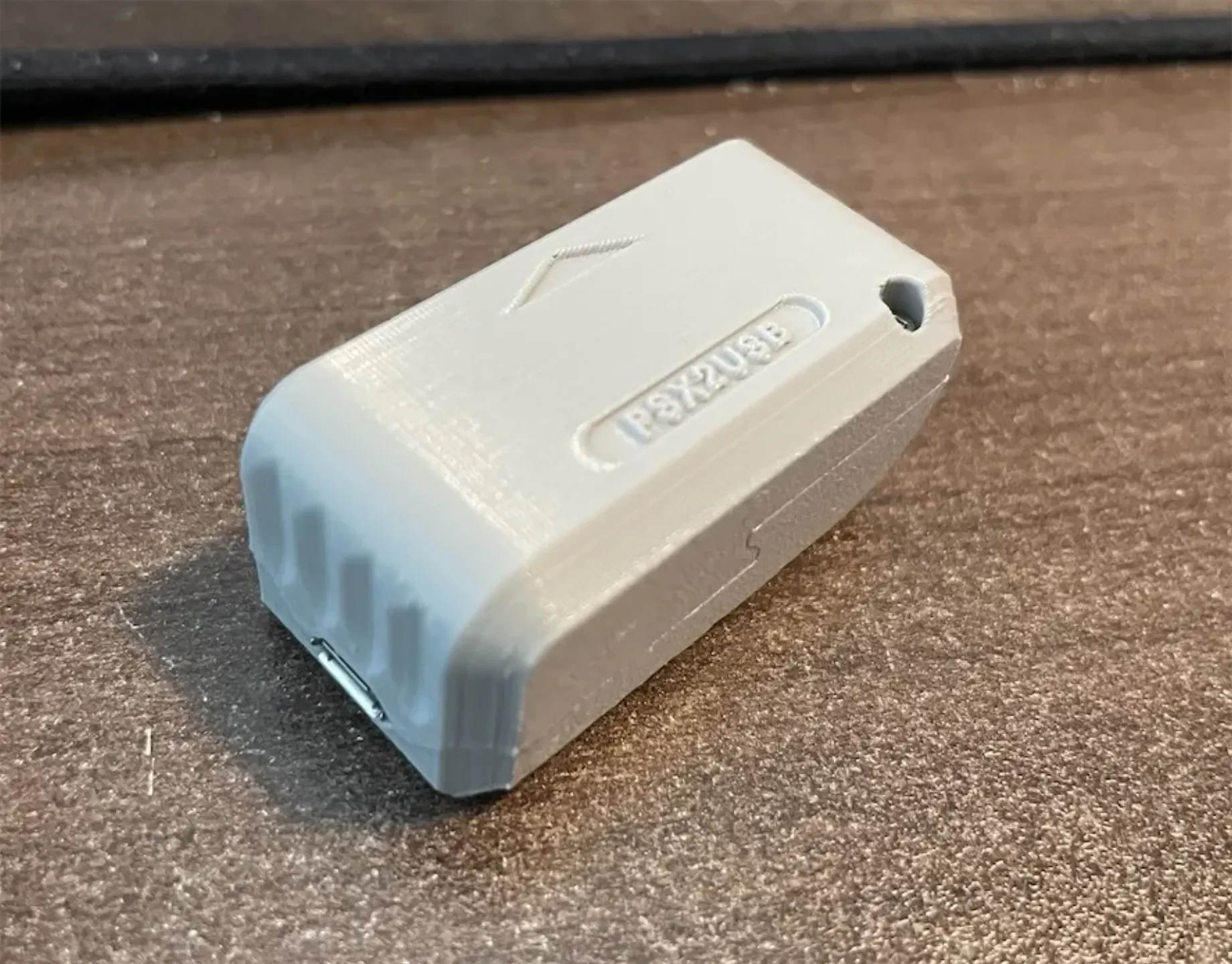

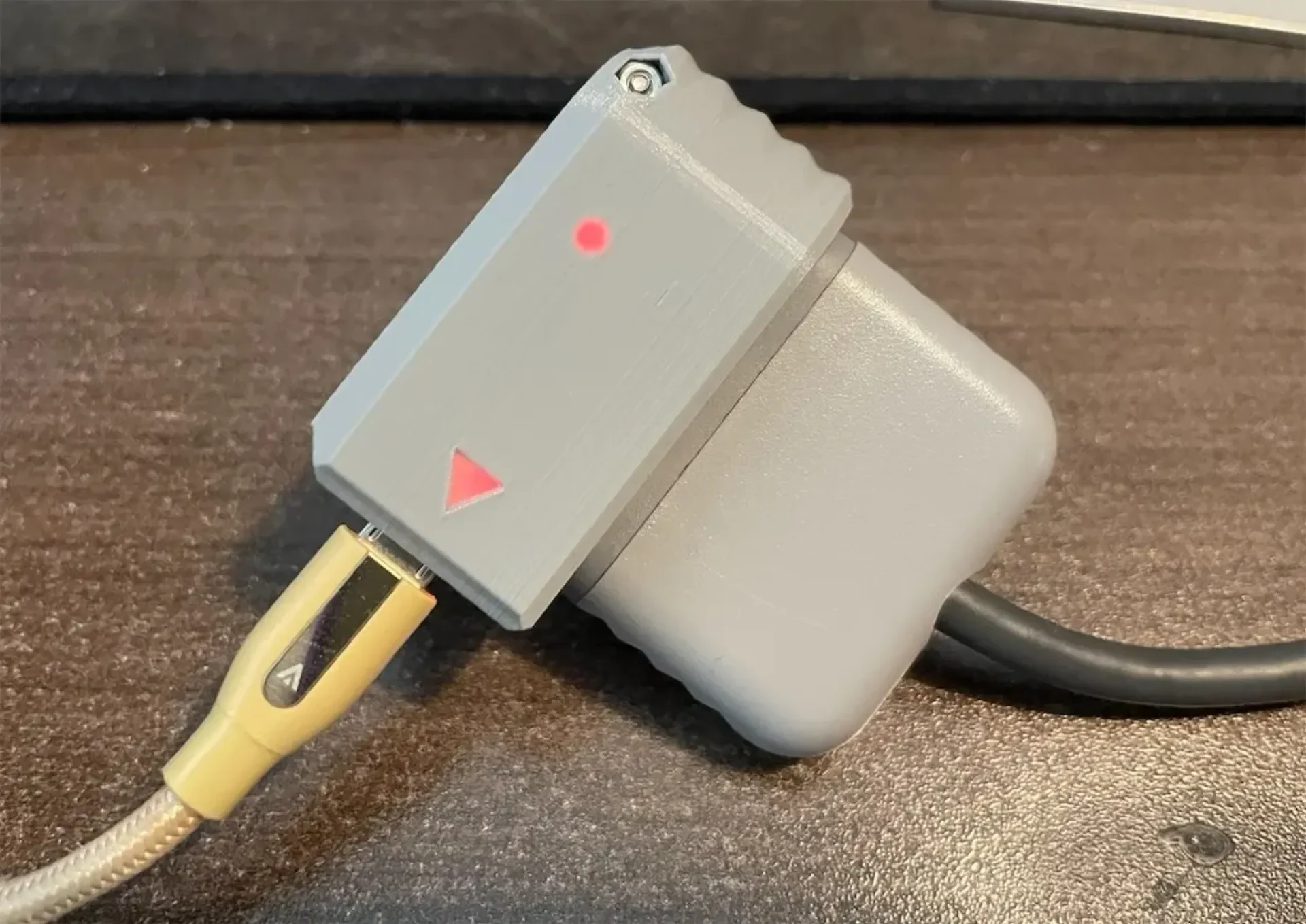

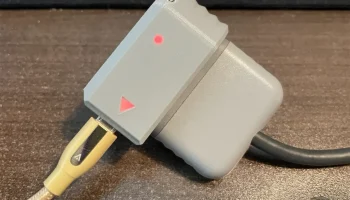

Это моя версия адаптера контроллера PSX-USB. В качестве микроконтроллера используется Arduino Pro Micro. Оболочка, напечатанная на 3D-принтере, очень плотно упаковывает все вместе. Важные светодиоды светятся через скрытые окна на корпусе.

Части
Ардуино Про Микро

Предпочтительно версия 3,3 В.

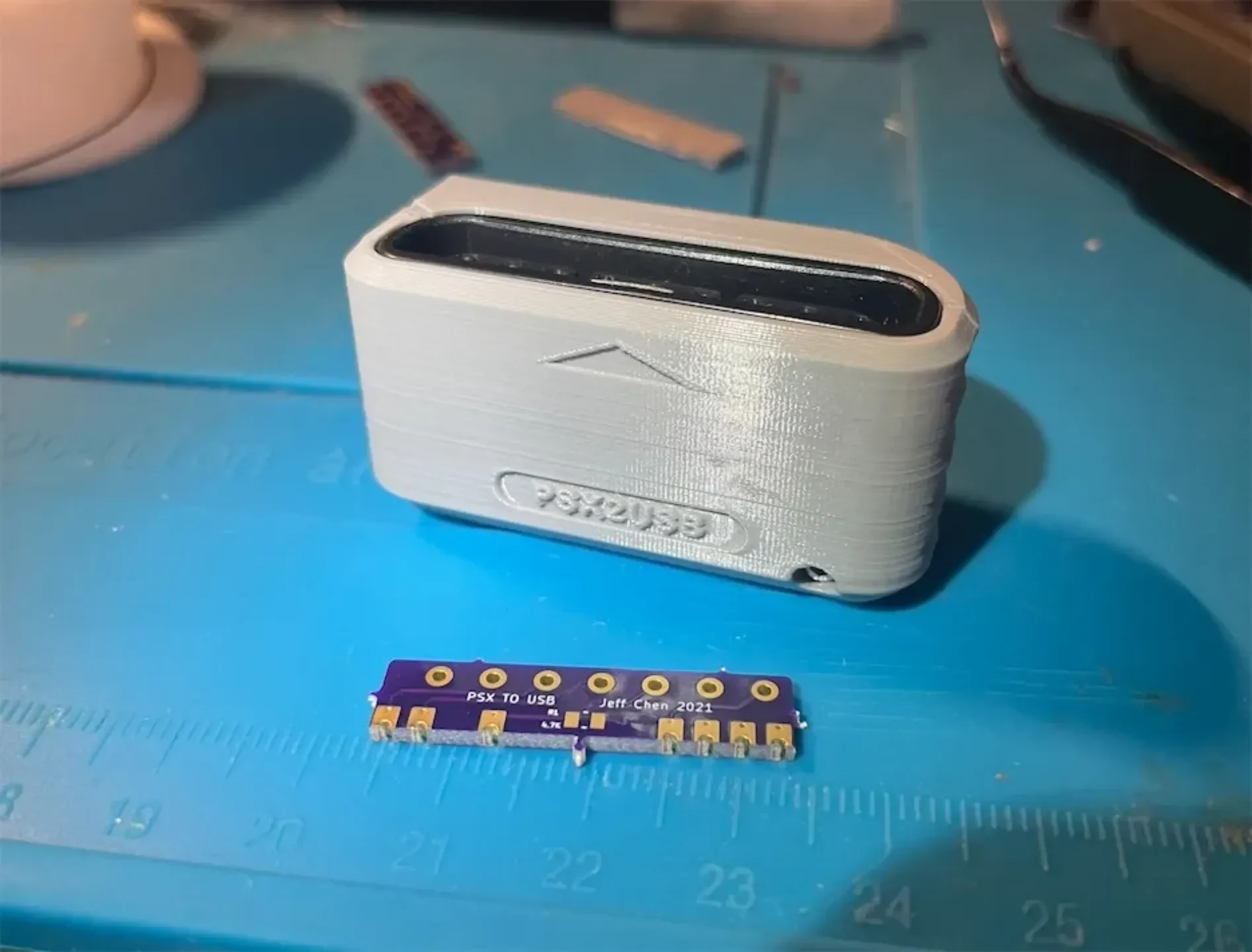

PSX2USB печатная плата

Загрузите файл Gerber из этого репозитория и закажите самостоятельно.

Или закажите здесь: https://oshpark.com/shared_projects/5XfiUruJ

Один резистор SMD размером 0603 4,7 кОм.

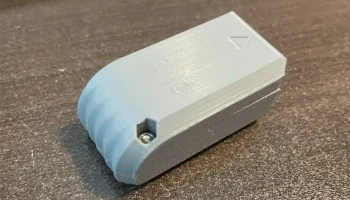

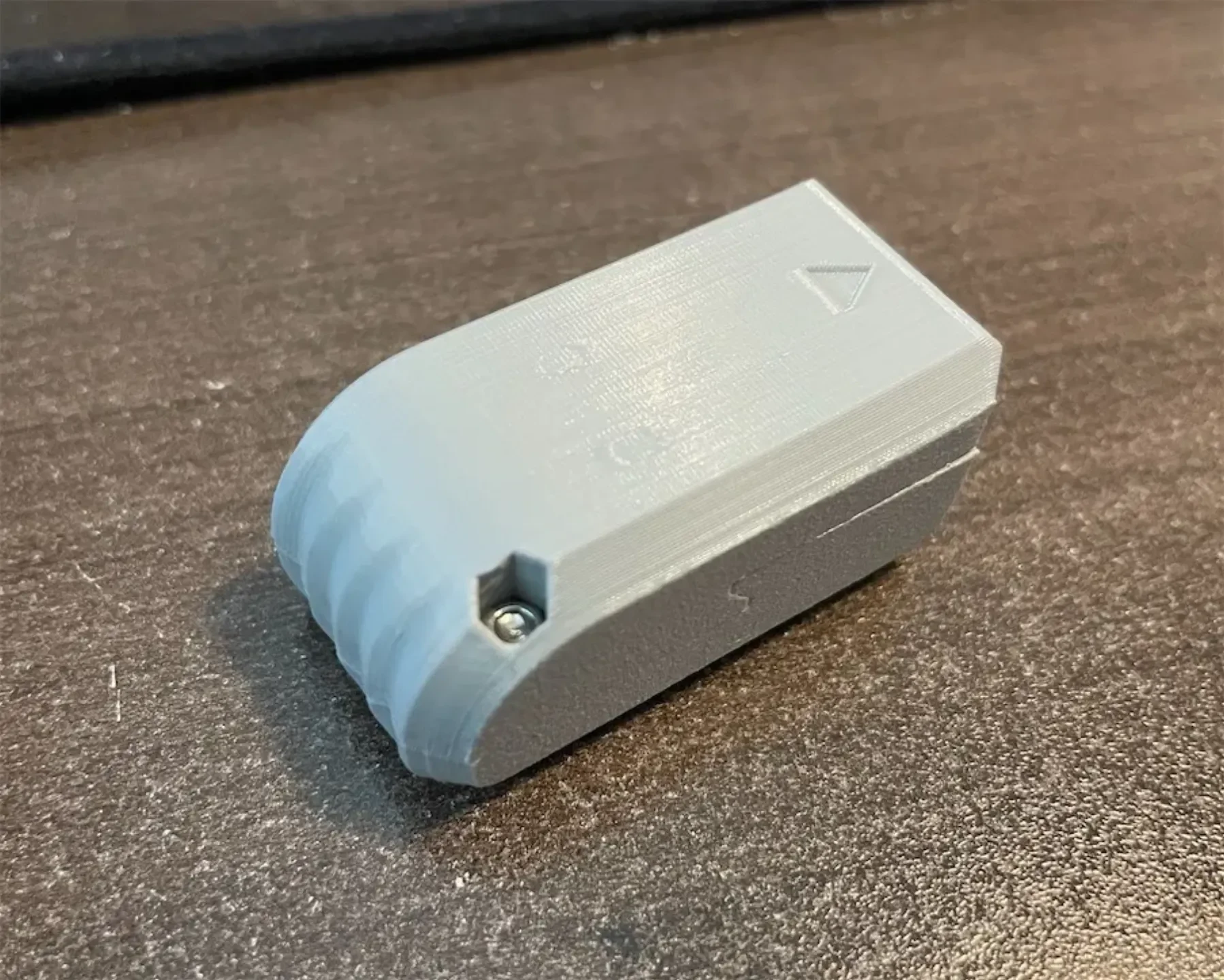

Винт и гайка M2 с шестигранной головкой (полная длина 13,75 мм)
Разъем контроллера PSX

Найти на Aliexpress или eBay.

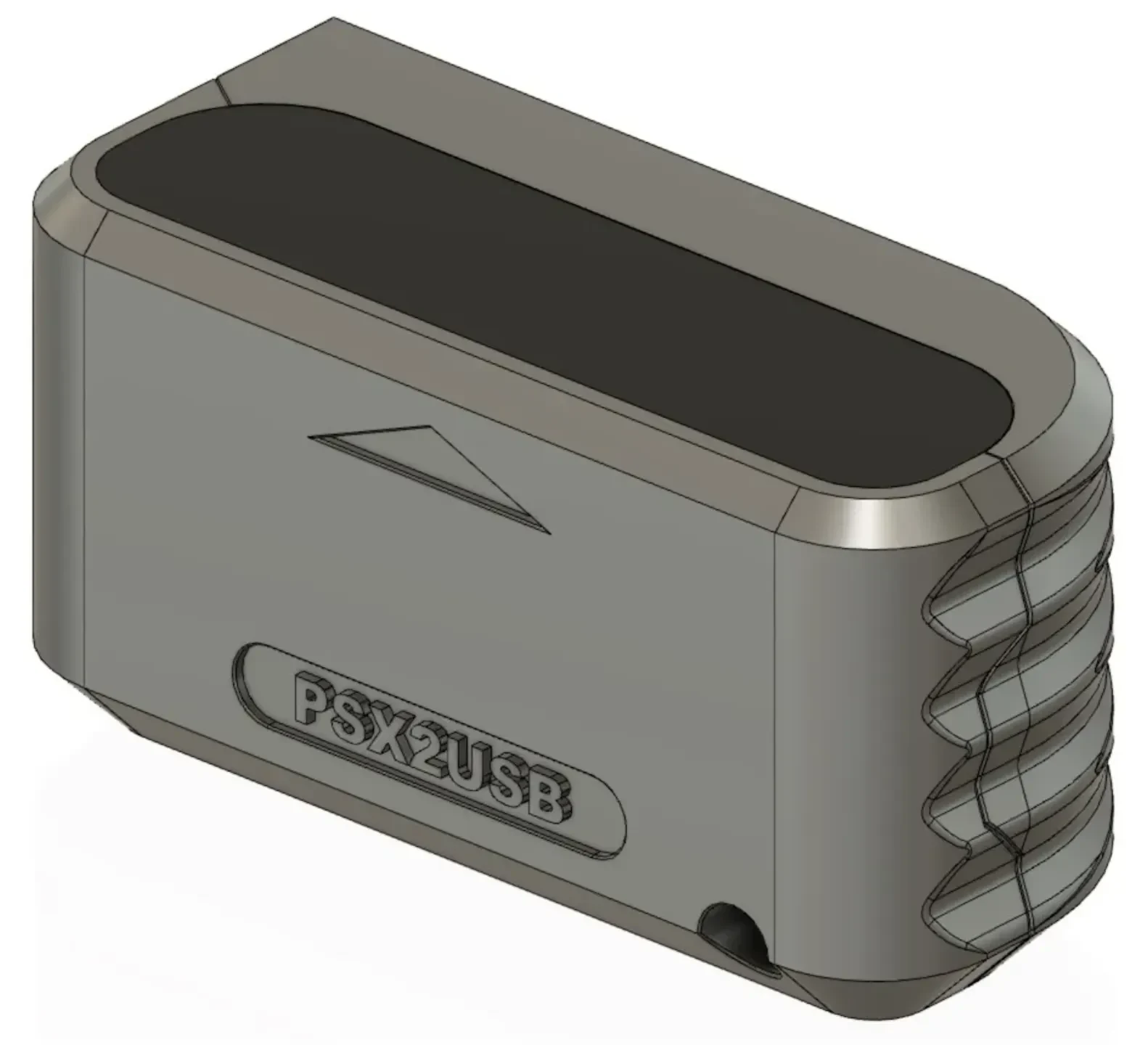

Печать

Распечатайте две стороны вертикально с поддержкой. Вот и все.

Сборка

Отрежьте контакт 9 заподлицо с разъема контроллера PSX.

Припаяйте резистор 4,7К 0603 к печатной плате.

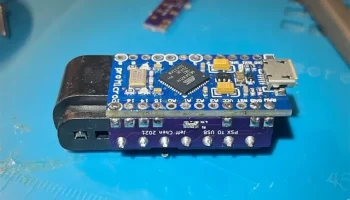

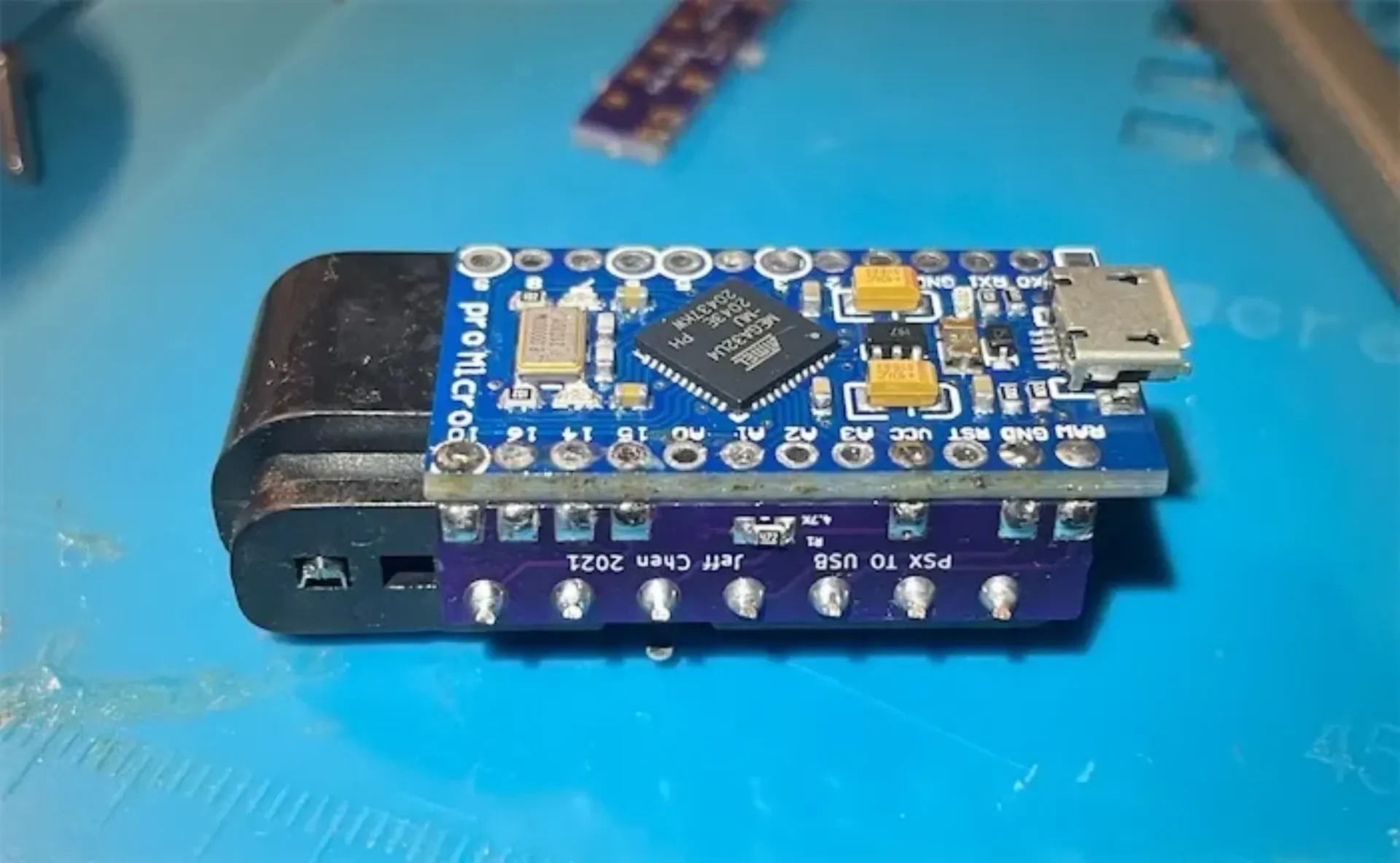

Соединение между Arduino и печатной платой осуществляется через зубчатые отверстия. Их немного сложно паять.

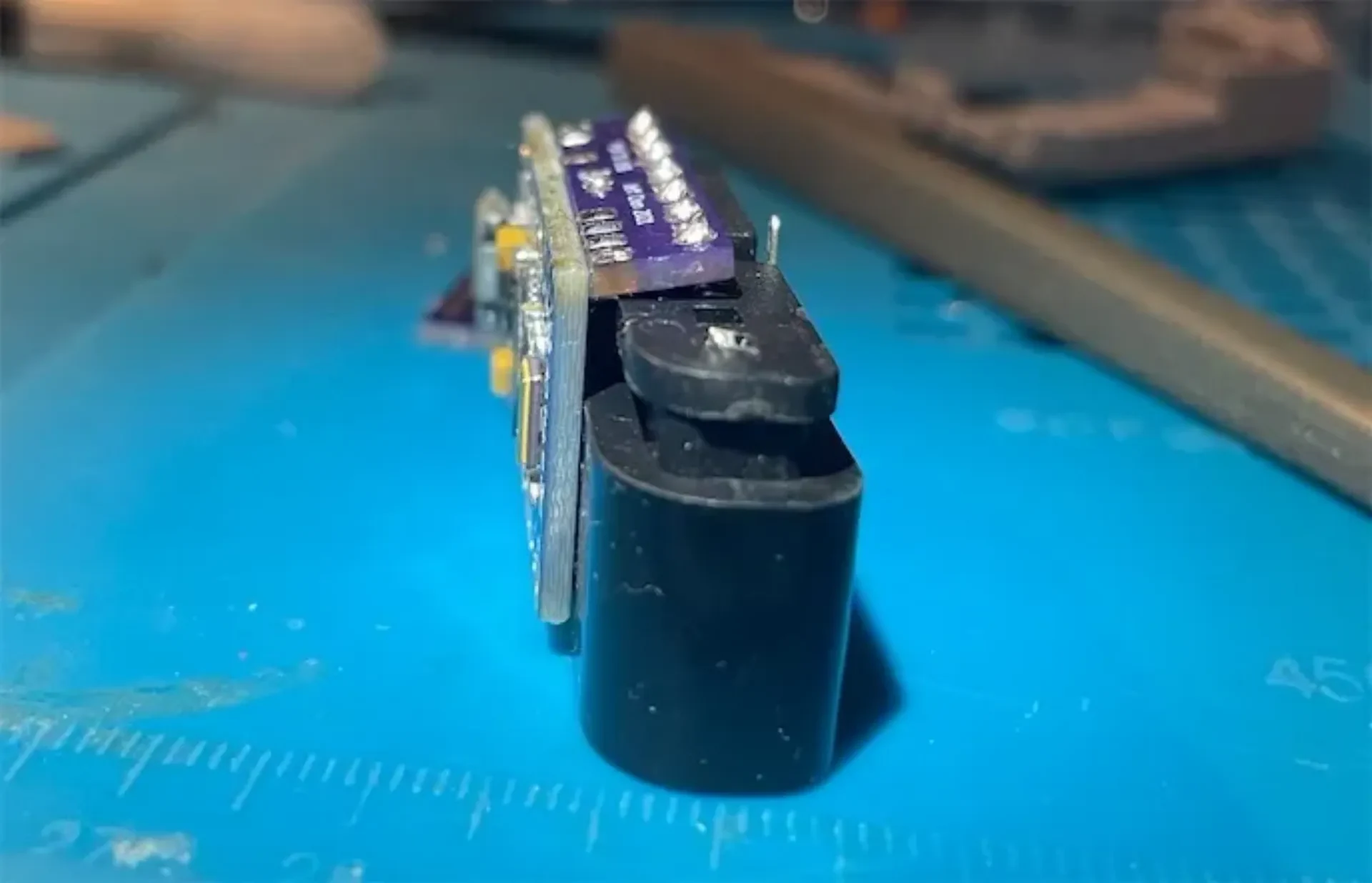

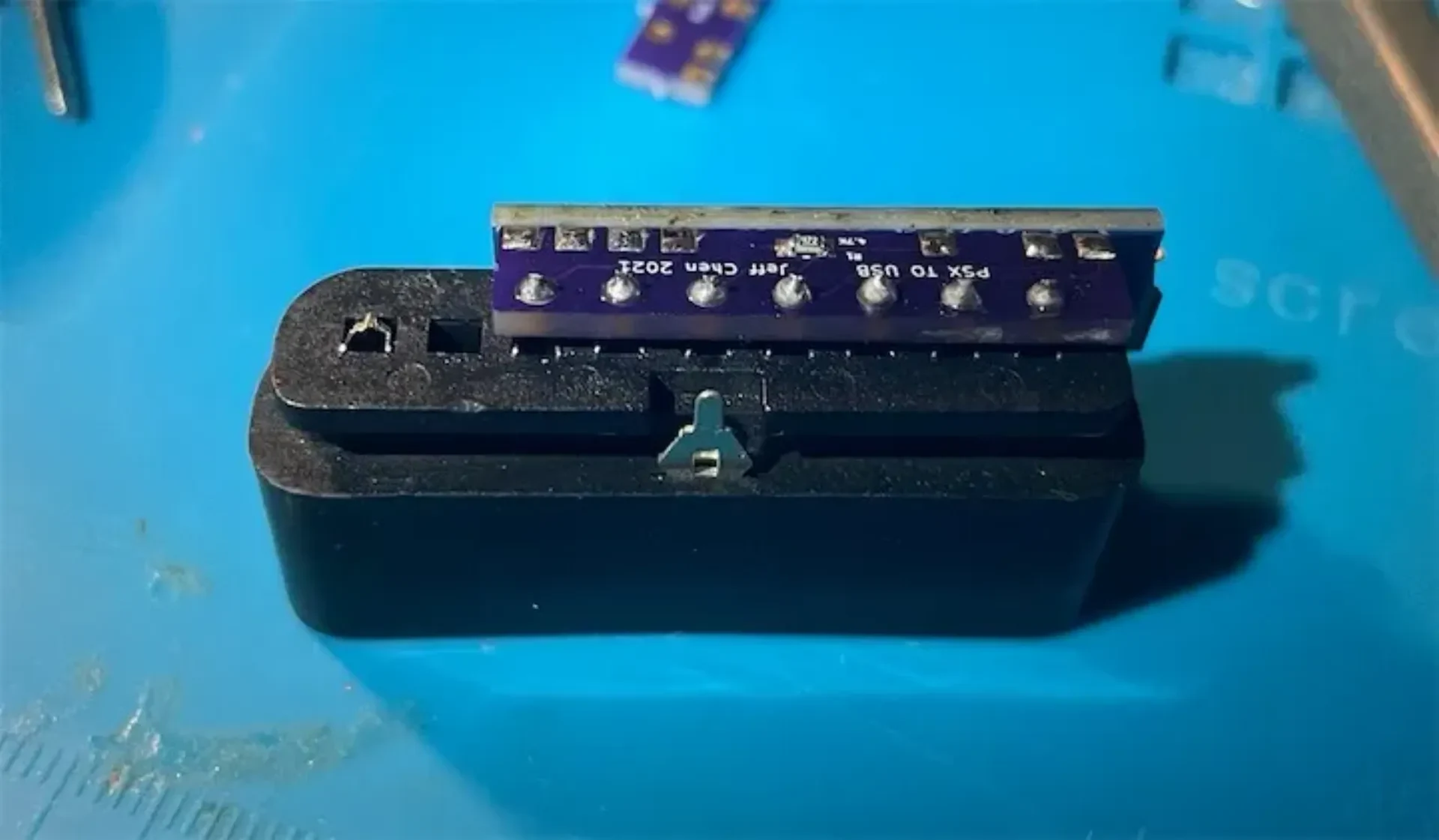

Предварительно слегка залудите обе стороны зубчатых отверстий и площадок на печатной плате. Затем наденьте плату на разъем контроллера (обратите внимание на ориентацию, резистор 4,7 кОм должен быть виден), затем припаяйте плату к разъему как можно ближе к основаниям контактов.

Вставьте сборку в боковую часть вилки, напечатанную на 3D-принтере. Наклейте кусок тонкого двустороннего скотча на открытую сторону вилки, затем установите Arduino на место.

Затем подайте припой в соответствующие отверстия на Arduino, наблюдая, когда литые отверстия на печатной плате начнут намокать/плавиться. Это указывает на то, что припой соединился. Будьте осторожны, чтобы не расплавить корпус, напечатанный на 3D-принтере. Не нагревайте вещи слишком долго за один раз.

Не забудьте проверить непрерывность этих соединений с помощью мультиметра, прежде чем закрывать их.

Дополнительная информация

Дополнительную информацию о проекте можно найти: https://github.com/jeffqchen/PSX2USB_hardware https://github.com/jeffqchen/PSX2USB_software.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,16

Заполнение:

15

Нить: универсальный PLA
