Адаптер печатной платы контроллера PS4......

Итак, у меня есть плохая привычка покупать сломанные контроллеры Dual Shock для PS4, которые не работают. Их, как правило, нетрудно исправить. Но одна вещь, которую я продолжаю делать, — это собирать их обратно, только чтобы обнаружить, что я не совсем правильно заставил их работать.

Обычно я сначала проверяю их на компьютере, так как это проще всего проверить, чтобы убедиться, что все кнопки и джойстики работают нормально.

У меня был ненадежный порт зарядки, и приходилось принудительно вставлять шнур в контроллер, чтобы он заработал.

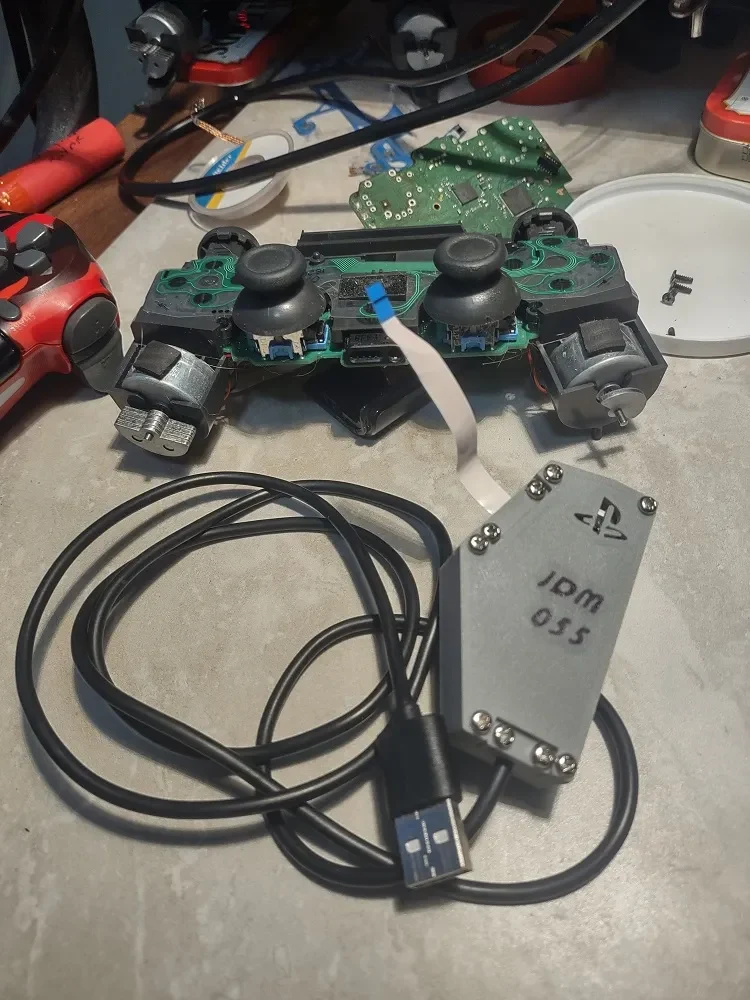

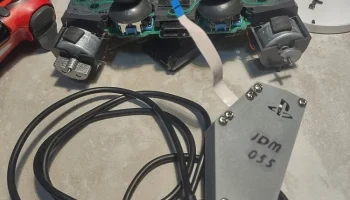

Объединил две раздражающие проблемы и сделал из лимонов немного лимонада. Я решил сделать специальный USB-кабель, используя эту темпераментную печатную плату.

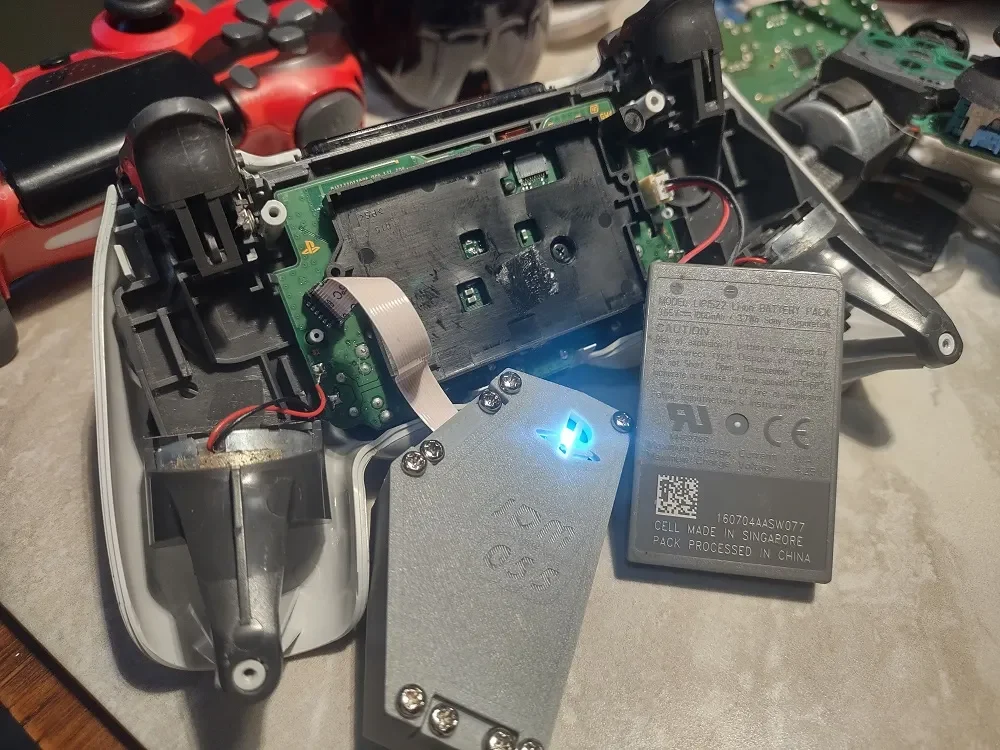

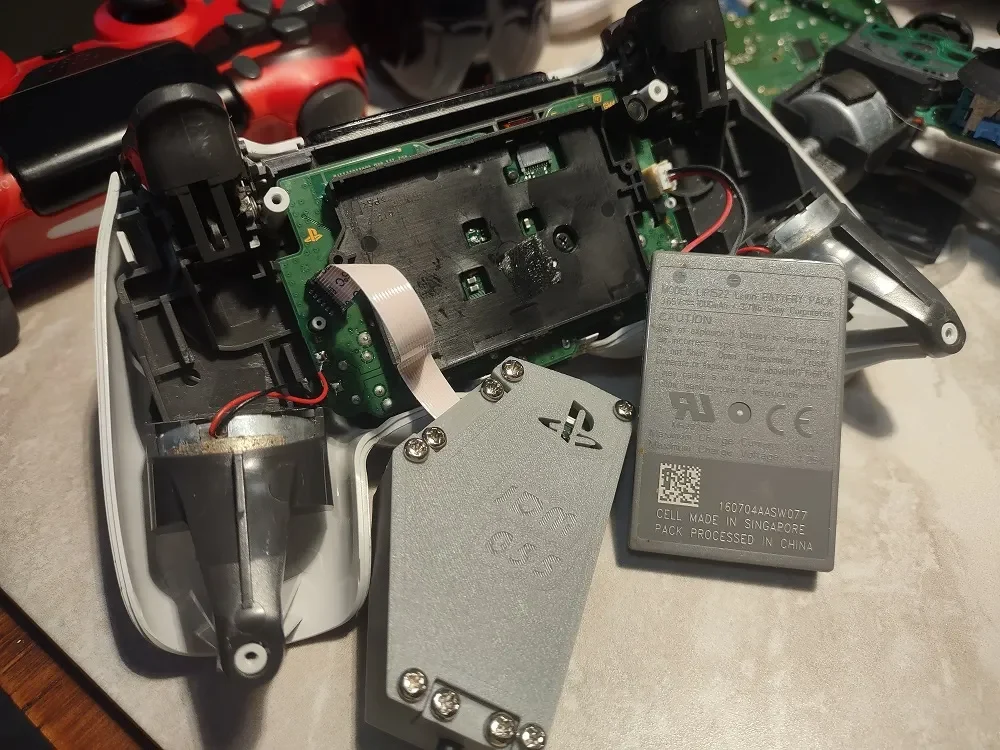

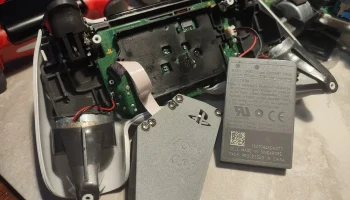

Для фиксации шнуров имеются два пластиковых зажима. В крышке есть вырез, поэтому вы можете видеть светодиод, когда контроллер подключен/заряжает��я.

Все это было сделано для сборки с помощью винтов для ноутбука или дрянных винтов с крупной резьбой, которые в наши дни используются во всех литых вещах. В итоге я использовал грубую нить, потому что она у меня валялась.

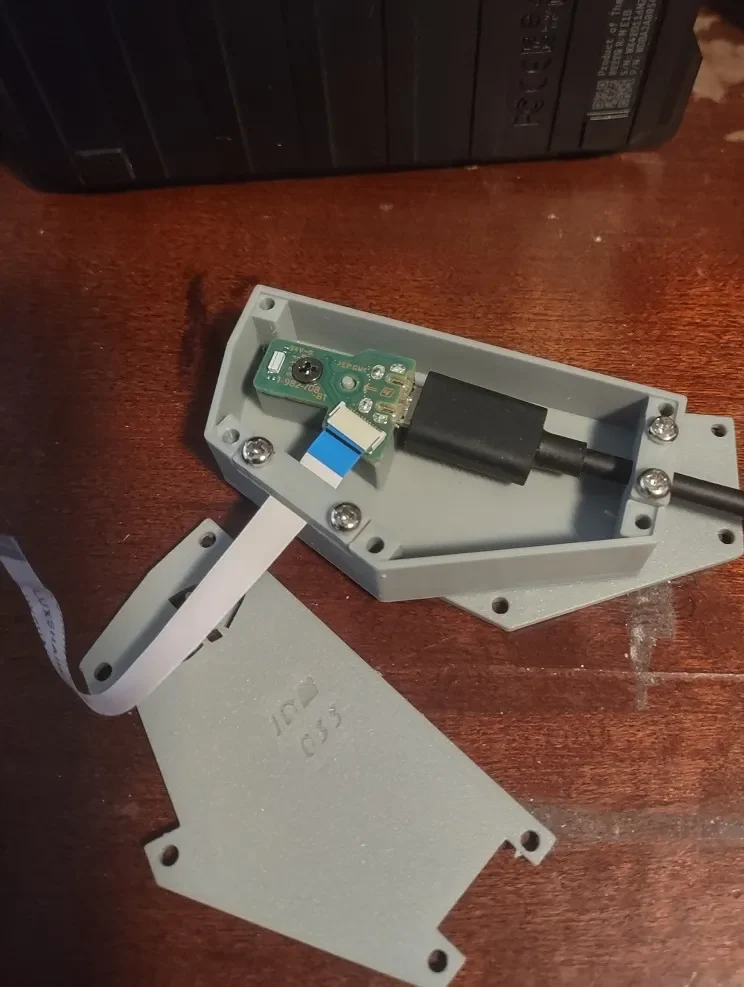

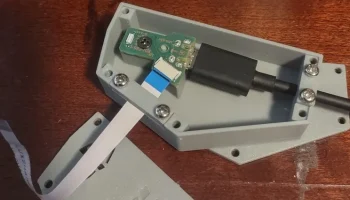

Соберите печатную плату с помощью винта/головки такого же диаметра, что и оригинал в контроллере, чтобы предотвратить повреждение.

Ленточный кабель легче установ��ть на плату до ее установки. Но это можно сделать и после. Затем установите прижимную планку. (Совет: вы можете легко приобрести более длинные плоские ленточные кабели, чем те, которые есть в наличии на контроллере. Поищите ленточные кабели на Amazon, ebay и т. д. Если мне не изменяет память, это 12 контактных проводов и шаг 0,5. Все еще жду моего появления. Стандартные кабели неудобно тестировать, держа контроллер, так как они удерживают корпус близко к корпусу контроллера.)

Установите USB-шнур и удерживайте его на месте, пока затягиваете зажим.

В этой конкретной модели есть вырезы для установки платы зарядки/связи JDM-055, которая, насколько мне известно, является самой последней версией. (Также большинство из тех, что я видел, именно такие.)

Есть различия от доски к доске. Так что не стоит пытаться подогнать его под любую другую модель доски. (На плате зарядки есть крошечные SMD-компоненты. Я сделал для них отверстия. Другие платы могут прижать SMD-компоненты к корпусу, если вы их прикрепите.)
