7-сегментный счетчик, одноразрядный

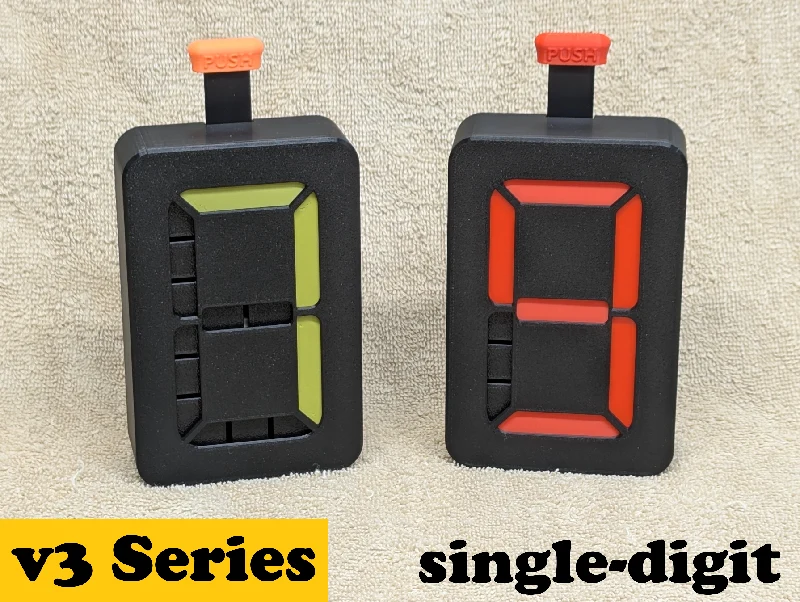

Версия 3.0 7-сегментного механического счетчика. Улучшенный дизайн. Эта конкретная модель представляет собой последовательный счетчик (цифры 0-9), который получает линейный входной сигнал для циклического отображения дисплея. Эта версия была разработана и прототипирована с использованием Bambu Lab X1 Carbon.

Если вы нашли это интересным или полезным, пожалуйста, поддержите мою работу по адресу: https://buymeacoffee.com/Flower3D.

Смотрите видео здесь:

Новое в версии 3.0:

Замена пружин и барабанов изменит направление счета (подробности см. в видео).
Кулачки A, B и C теперь оснащены направляющими дисками для выравнивания толкателей сегментов.
Сегменты и толкатели теперь представляют собой единую печатную деталь (клей не требуется!)
Улучшена форма валов D-Cam, чтобы избеж��ть выпирания углов принтера.
Увеличенная глубина многочисленных компонентов для улучшения жесткости и площади контакта поверхности между взаимодействующими деталями.
Улучшенные допуски
Заменена прижимная резинка на винтовые пружины.
Удлиненные колышки толкающего действия, которые зацепляют пружинные барабаны.
Специальная резинка для D-сегмента.

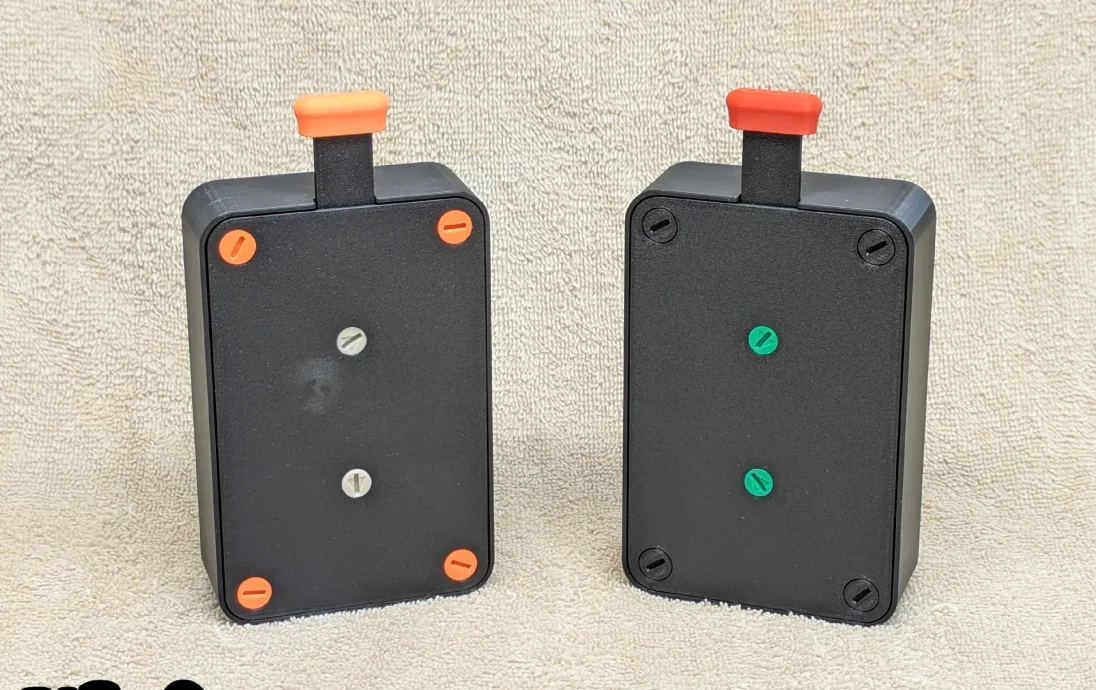

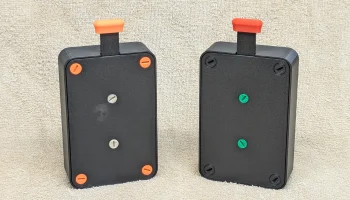

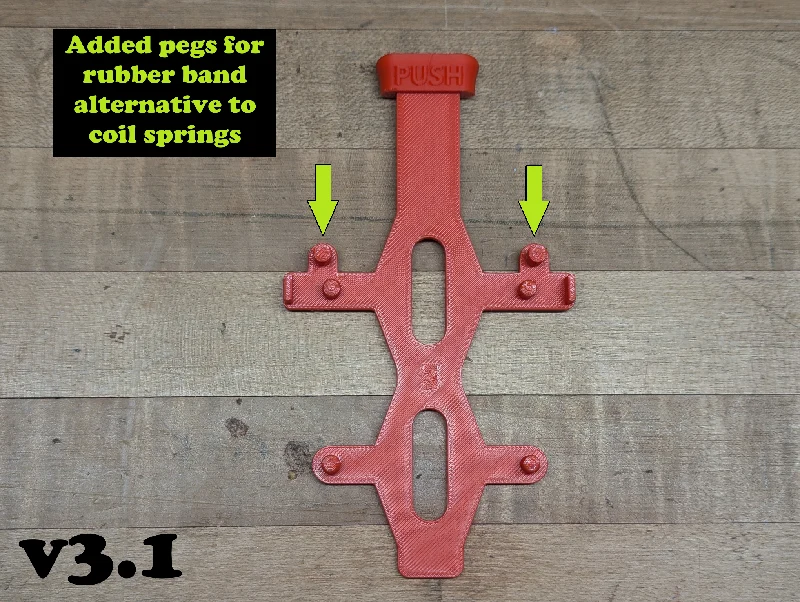

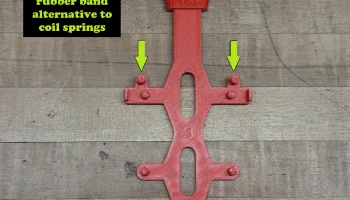

К перегородке добавлены колышки для обеспечения равномерного распределения силы резиновой ленты.

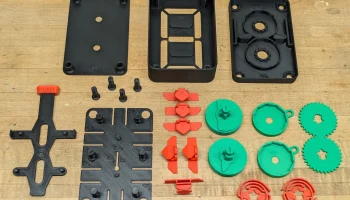

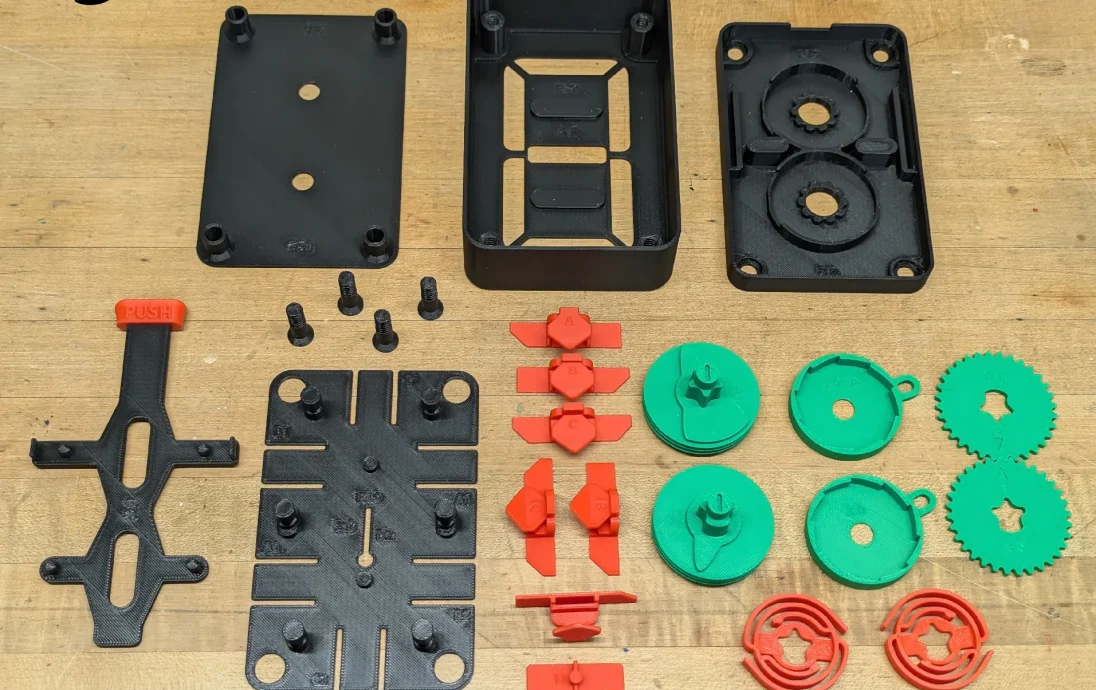

Количество каждого напечатанного на 3D-принтере компонента для полной сборки:

(1) — ТЕЛО_v3.0

(1) — SEG_PLATE_v3.0

(1) — MID_PLATE_v3.0

(1) — BACK_PLATE_v3.0

(4) — ВИНТ_v3.0

(2) — СЭГ A_v3.0

(2) — СЭГ B_v3.0

(2) — СЭГ C_v3.0

(1) — СЭГ D_v3.0

(1) — САМ A1_v3.0

(1) — САМ A2_v3.0

(1) — САМ B1_v3.0

(1) — САМ B2_v3.0

(1) — CAM C1 _v3.0

(1) — САМ C2_v3.0

(1) — САМ D1_v3.0

(1) — САМ D2_v3.0

(1) — TIMING_GEAR_No1_v3.0

(1) — TIMING_GEAR_No2_v3.0

(1) — SPRING_v3.0 — SPRING_v3.1 (добавлено 12 мая 2025 г., более жесткая внутренняя пружина повышает тактильность. Добавьте смазку между внутренней пружиной и зубцами средней пластины)

(1) — SPRING_R_v3.0 — ИЛИ — SPRING_R_v3.1 (добавлено 12 мая 2025 г., более жесткая внутренняя пружина повышает тактильные ощущения. Добавьте смазку между внутренней пружиной и зубцами средней пластины)

(1) — SPRING_DRUM_v3.0

(1) — SPRING_DRUM_R_v3.0

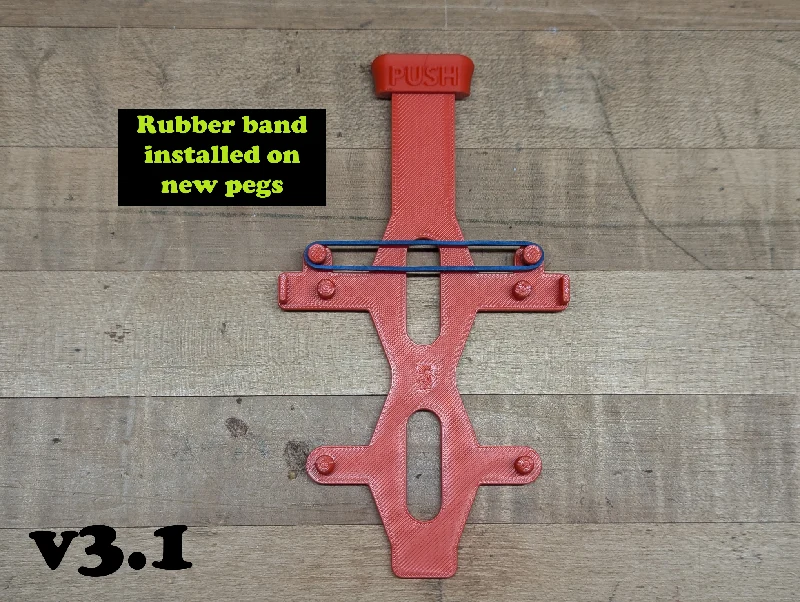

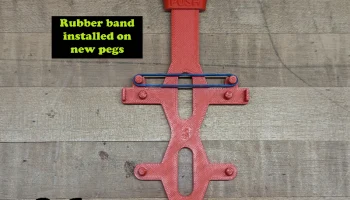

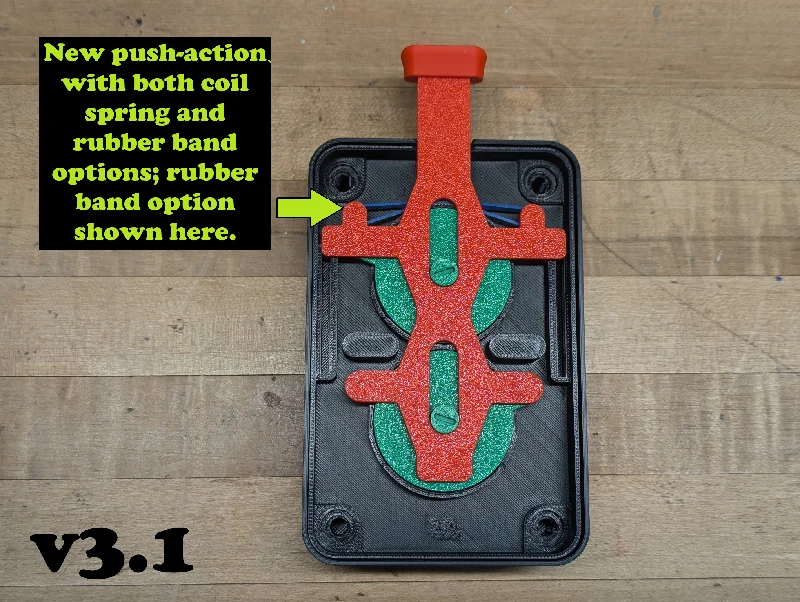

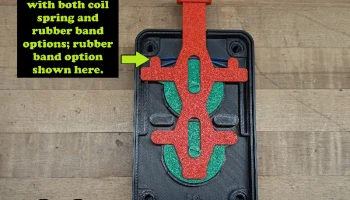

(1) — PUSH_ACTION_v3.1 (обновлено 03.08.24, два варианта: винтовые пружины (рекомендуется) или резиновая лента)

(1) — PUSH_BUTTON_v3.0

Компоненты, не напечатанные на 3D-принтере:

(1) Резиновая лента (рекомендуется 2 х 60 мм) — для D-сегмента.

(1) — Резиновая лента (рекоме��дуемый размер 2 x 100 мм) — для сегментов A, B и C.

Вариант push-Action A: (рекомендуется)
(2) — винтовые пружины (4 мм х 50 мм)

Push-Action Вариант B:
(1) — Резиновая лента (рекомендуемый размер 3 x 60 мм)

Настройки/профиль принтера:

Профиль студии Бамбу:

Стандарт 0,20 мм @BBL X1C

Общие настройки:

Материал: ПЛА
Высота слоя: 0,2 мм.
Заполнение: 100 %
Поддерживает: Нет

На основе сопла диаметром 0,4 мм.

Альтернативные варианты:

Двухзначное тело: https://www.printables.com/model/972295-7-segment-2-digit-mechanical-counter-body-version.
