FPV-Wing-Racer (версия 2)
Распечатать. Летать. Крушение. Повторить. Раунд 2!
-----------------------
После того, как первоначальная версия вышла уже некоторое время. Пришло время некоторых улучшений,
благодаря отзывам сообщества
Я избавился от системы защелкивания и заменил ее подходящими винтами.
Добавлена еще одна версия, поддерживающая камеры размером 14x14 мм.
Скорректированная конструкция крыла для работы с PETG.
Теперь для «Крыльев» рекомендуется PETG, PLA по-прежнему работает.
Новый дизайн крыльев.
зеркально от FPV-Wing-Racer (версия 2) от Whitespace — Thingiverse
Некоторые технические подробности:
Значение
Единица
ширина пролета
360
мм
вес
80*
г
максимальная скорость
~ 70**
км/ч
скорость набора высоты
~ 6**
м/с
планирующий рацион
1,5:1
-
соотношение тяги к весу
>1
-
время печати
~ 4
ч
время строительства
~ 30
мин
печатный материал
ПЛА+ПЭТГ
-
*с аккумулятором 300 мАч; **просто оценка
Если вы еще заинтересованы в этом проекте или вам нужна поддержка в создании, не стесняйтесь обращаться ко мне напрямую, писать мне в Instagram (@phil.white98) или Discord (astro_phil) или присоединяться к обсуждению на Reddit.
Разработано в Blender https://www.blender.org/
Настройки печати
-----------------------
Эти настройки необходимы для крыльев, элевонов и винглетов.
Также попробуйте переэкструдировать начальный слой, чтобы он имел сильное сцепление, и я также рекомендую печатать первый слой со скоростью ~ 25 мм/с.
Детали с окончанием R должны быть напечатаны дважды, но вторая часть отображается зеркально.
В поддержке нуждается только базовая часть. Достаточно поддержки только печатной платформы.
Товар
Значение
Единица
Высота слоя
0,15
мм
Начальная высота слоя
0,15
мм
Количество линий стены
3
-
Горизонтальное расширение (CURA)
-0,05
мм
Компенсация размера XY (Prusa)
-0,05
мм
Компенсация слоновьей стопы (Пруса)
0,00
мм
Верхний/нижний узор
Линия
-
Направление линии
[61,151]
град
Плотность заполнения
20
%
Шаблон заполнения
Линия
-
Соединить линии заполнения
Правда
-
Линия заполнения Направление
90
град
Используйте направление верхней/нижней линии [-61,-151] для **левого крыла** и [0,90] или [90,0] для всего остального!
И если есть возможность, распечатайте Крылья из PETG. Это более долговечно.
Элевоны только на замену, один из них уже прикреплен к крылу.
В случае проблем с масштабированием

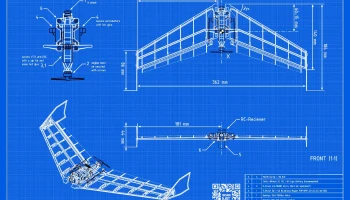

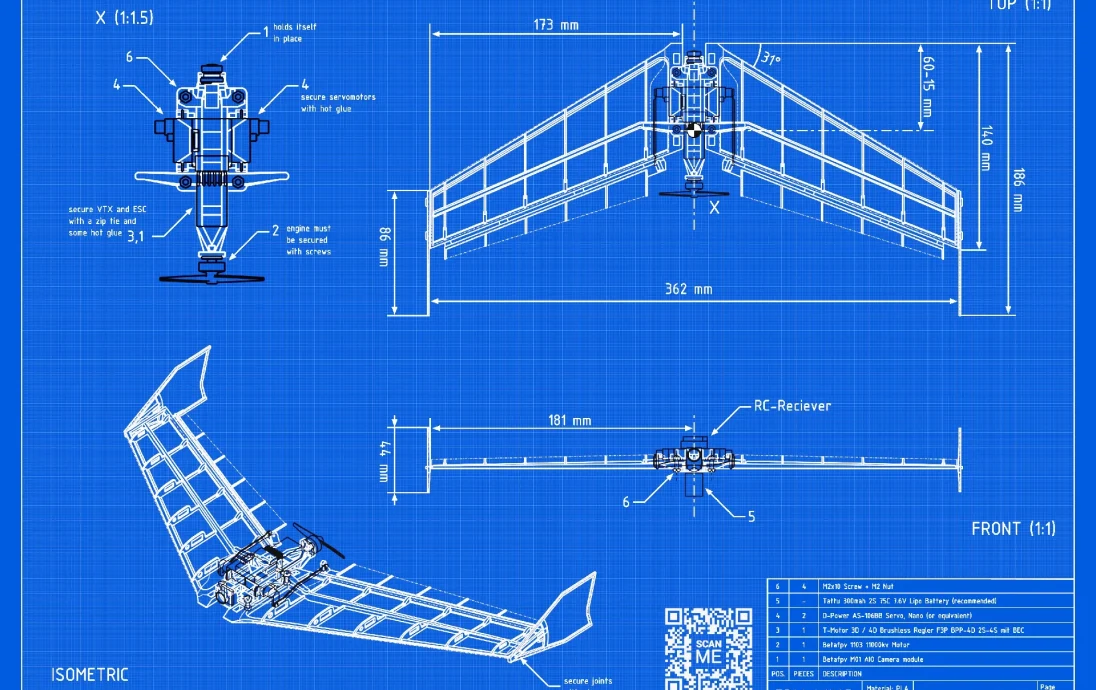

Размер (X)x(Y)x(Z) деталей в [мм]:
+ Основание: 70x84,1x15,1
+ Крыло: 207x178x10,3
+ Крылышко: 1,8x89,5x48,3
+ Элевон: 165x21,1x10,3
+ Стержень: 9,1x52,5x1,5

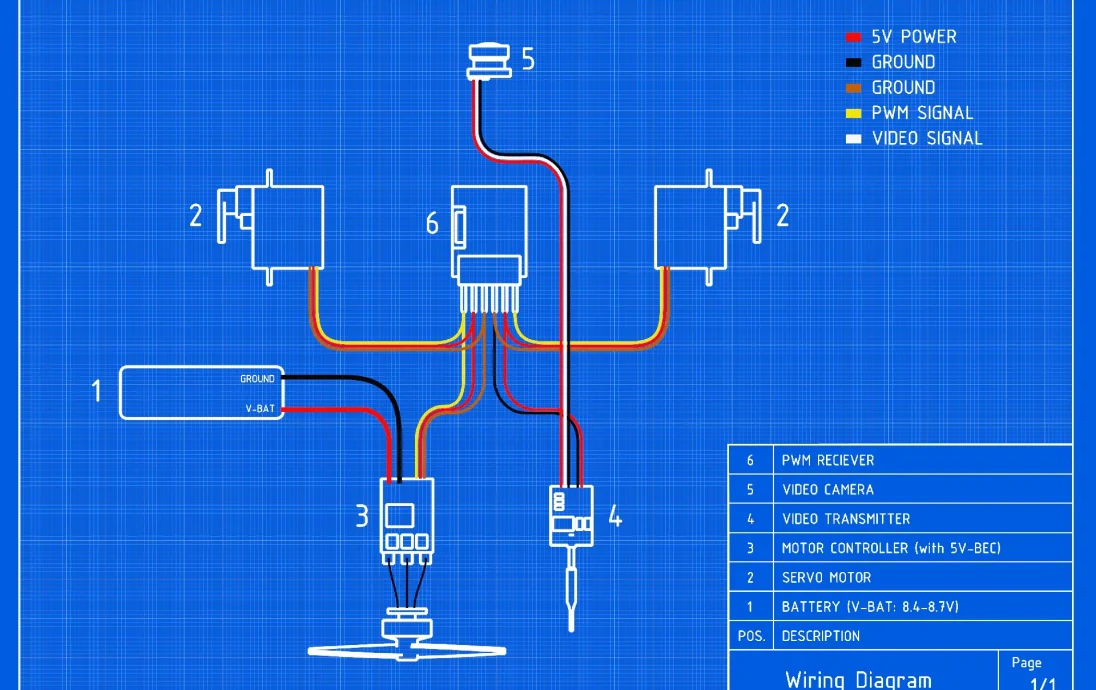

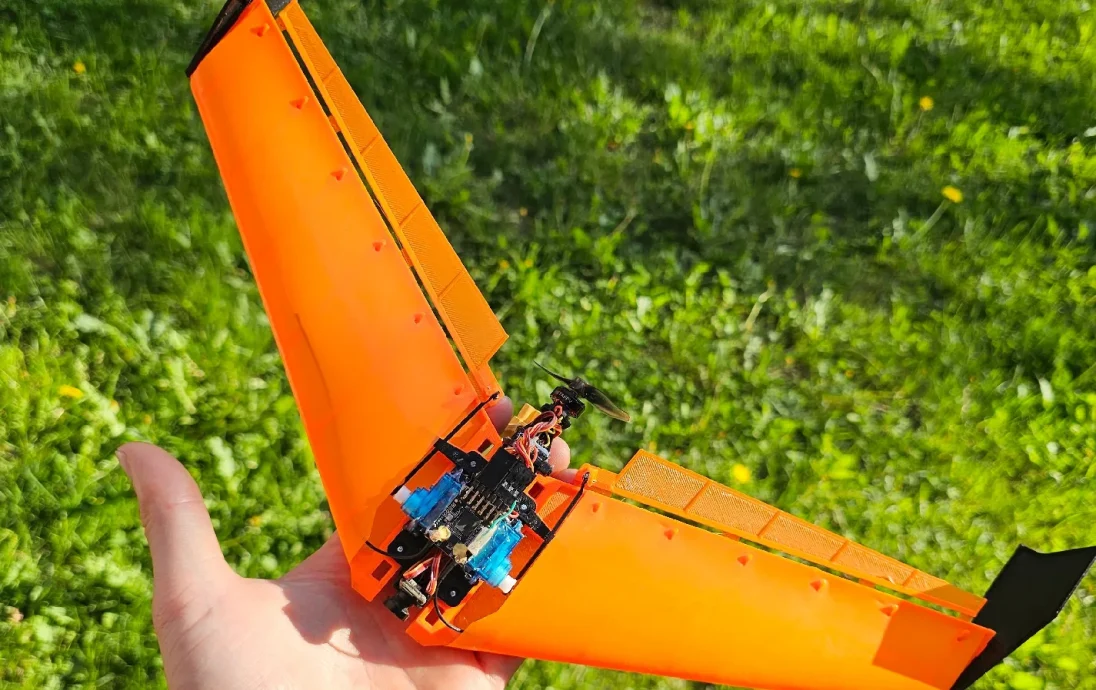

Детали, которые я использовал
(Мотор) BETAFPV 1103 11000кВ
AliExpress getFPV.com RC-Hangar.de FPV24.com
(Сервопривод) D-Power AS-106BB Сервопривод, Nano или любой аналогичный по размеру
AliExpress Modellbau-Berlinski.de getFPV.com
(ESC) T-Motor 3D/4D Бесщеточный регулятор F3P BPP-4D 2S-4S с BEC
AliExpress Premium-Modellbau.de T-Motor
(BATT) Tattu 300 мАч 2S 75C 7,6 В Lipo (возможна батарея до 550 мАч)
AliExpress FPV24.com getFPV.com
(VTX) TBS unify pro32 nano
AliExpress FPV24.com getFPV.com
(CAM) Микрокамера BETAFPV C02 FPV
AliExpress getFPV.com RC-Hangar.de
(ПРОПОРКА) Gemfan 2015 2-дюймовый 2-лопастной гребной винт
AliExpress FPV24.com getFPV.com
(RX) FrSky Archer R4 ДОСТУП 2,4 ГГц Empfänger OTA
или любой 4-канальный ШИМ-приемник, например Premium-Modellbau.de
4 винта M2x10 и гайка M2
Если вы хотите использовать другую камеру и мотор, используйте пользовательский файл.
Предупреждение: не превышайте 95 г TOW.
Отказ от ответственности: я не связан и не несу ответственности за содержание данных ссылок. И при этом я не получил никакой спонсорской поддержки.!!!
Этапы строительства
-----------------------
Крылья
Вырежьте небольшой кусочек конструкции крыла, как отмечено на фотографиях, но оставьте три внешних и вырежьте только три внутренних. Они должны работать как пружины и поддерживать натяжение профиля.
Прикрутите крылья снизу. В некоторых случаях винт уже будет иметь достаточное сцепление с PLA без гайки.
Теперь начните складывать крылья и защелкните верхнюю часть в маленьких крючках на заднем конце.
