Мини-контейнер для ирисов

Контейнер Mini Iris легко открывается и закрывается легким поворотом. Механизмом можно управлять одной рукой. Для печати требуется около 100 граммов PLA в зависимости от настроек. Это хороший вариант для хранения на рабочем столе, одновременно играющий роль игрушки.

*Выкройки взаимозаменяемы! Следите за новыми моделями, опубликованными здесь.

Текущие шаблоны:

Соты
Сердечки → Коробка-сердечко «Ирис» от RadDesign | Скачать бесплатно STL-модель | Printables.com

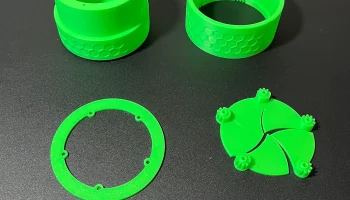

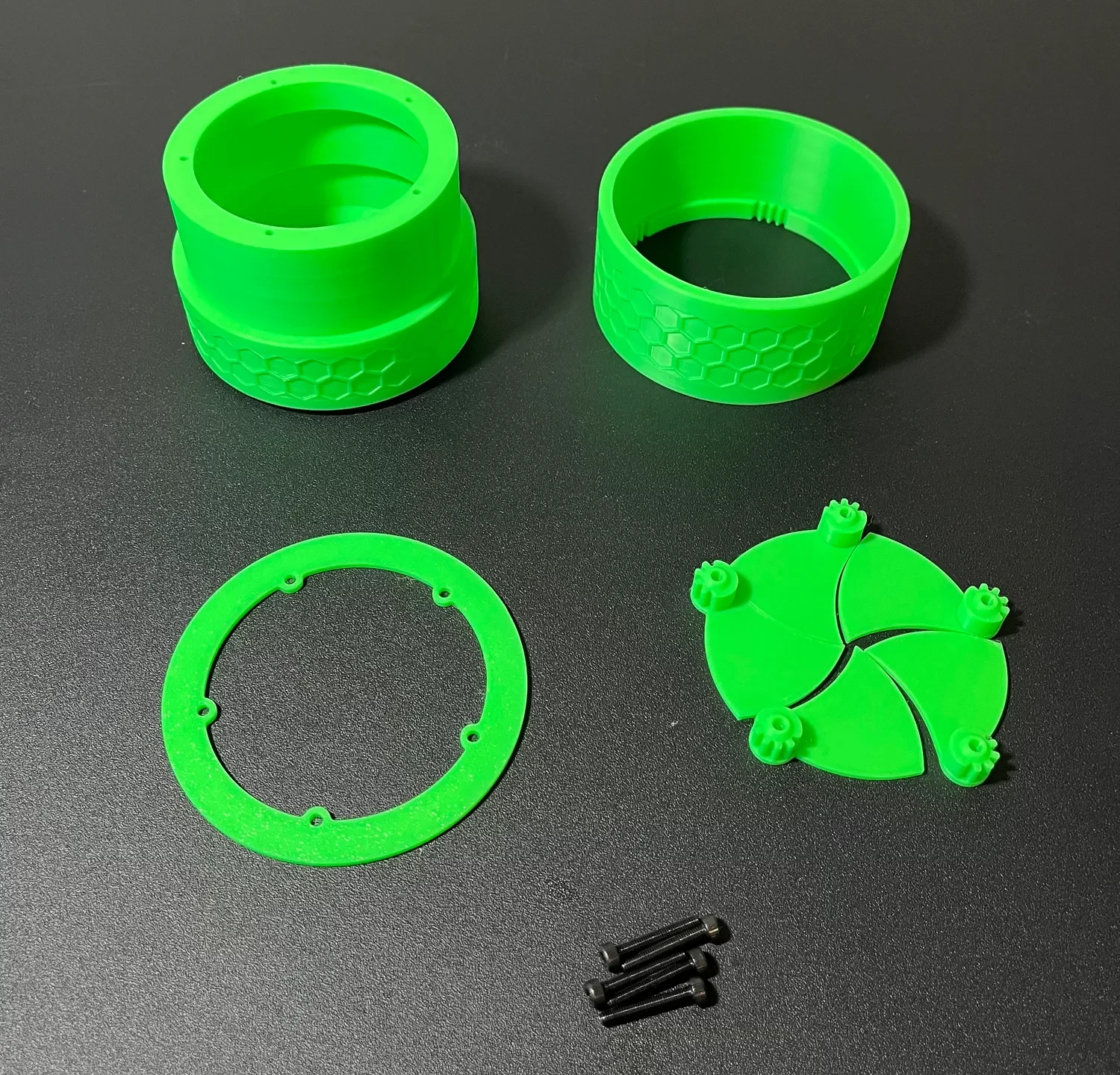

Необходимые детали

Файл суммы детали
Винт M3x20 5 Н/Д
Лист 5 Leaf.stl или Leaf x5.stl
Низ 1 Низ-#####.stl
Топ 1 Топ.stl
Кольцевая шестерня 1 Кольцевая шестерня-#####.stl

Распечатать инструкции

Все модели я распечатал из PLA. Модели STL уже ориентированы в правильном направлении для печати. Настройки печати для этого контейнера очень гибкие. Я использовал заполнение 18% с двумя оболочками и высотой слоя 0,2 мм.

Инструкции по сборке

*Следующие инструкции применимы ко всем рисункам, если не указано иное.

1. Распечатайте все необходимые модели. Выберите один из доступных шаблонов для нижней и кольцевой шестерни.

2. Частично вкрутите винты M3 в нижнюю часть, как показано ниже. Это позволит постучать в отверстия, чтобы облегчить сборку на последующих этапах.

3. Удалите винт M3 снизу и вставьте его в верхнюю часть. Крепежи должны легко проходить через отверстия. На одной стороне топа есть дополнительный слой вокруг отверстий, он должен быть напротив шляпок застежек, как показано ниже.

4. Наденьте модели Leaf на каждый из винтов. Винты должны пройти. Шестерня должна быть обращена вверх, как показано ниже. Приклейте скотч, чтобы зафиксировать створки в закрытом положении, как показано ниже.

5. Поднимите узел, стараясь не допустить выпадения винтов. Переверните его на бок и приклейте скотч на другую сторону, чтобы зафиксировать. Поместите сборку обратно и удалите ленту, нанесенную на шаге 4.

6. Снова положив сборку на стол лицевой стороной вниз, наденьте кольцевую шестерню. Зазоры в кольцевой шестерне должны совпадать с каждым зубцом шестерни. Этот шаг требует некоторой точности: кольцевая шестерня должна быть выровнена вертикально, чтобы она правильно зацеплялась с каждой шестерней.

7. Установите нижнюю часть в сборку. Между ним и Кольцевым механизмом будет разрыв.

8. Удерживая верхнюю и кольцевую шестерню вместе, переверните всю сборку. Будьте осторожны, чтобы винты не выпали. Продолжайте удерживать верхнюю и кольцевую шестерни вместе и осторожно надавите. Винты поднимутся вверх, и кольцевая шестерня прижмется к верхней части, как показано ниже. Снимите ленту.

9. Поверните верхнюю часть относительно кольцевой шестерни, чтобы открыть контейнер. Это позволит вам увидеть отверстия в нижней части, показанные ниже. Найдя одно из отверстий для крепления, поворачивайте нижнюю часть до тех пор, пока отверстие не совместится с застежкой в ​​створке.

10. Вверните все крепления. Они должны быть достаточно плотными, но не настолько, чтобы контейнер нельзя было открыть.

11. Если контейнер не открывается плавно, просто несколько раз откройте и закройте его, чтобы сломать его и разгладить механизм. Наслаждаться ;)
