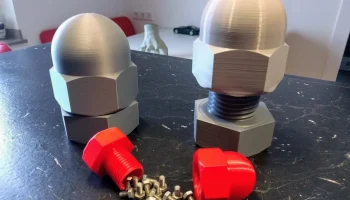

Контейнер для колпачковых гаек (и копилка).........

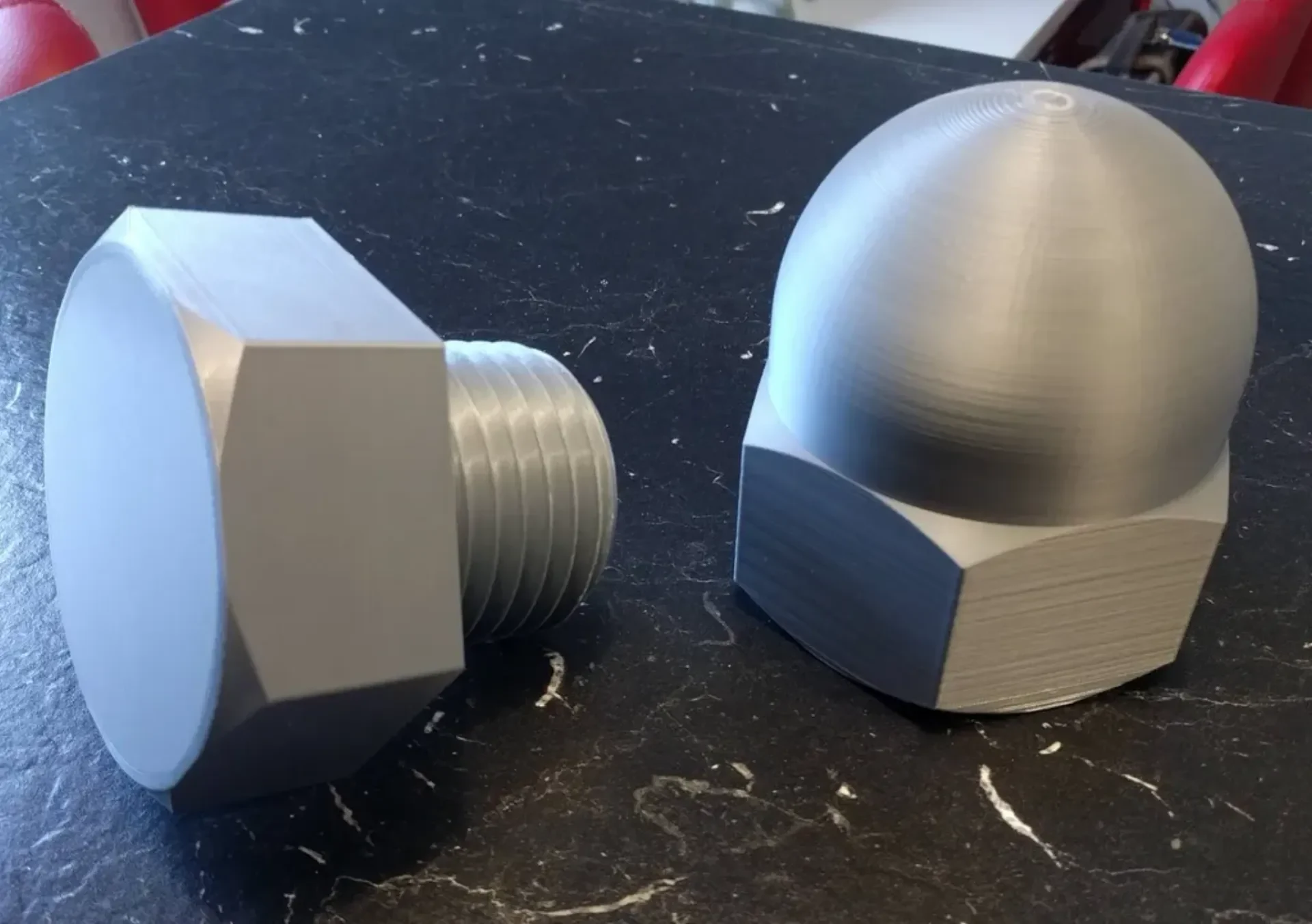

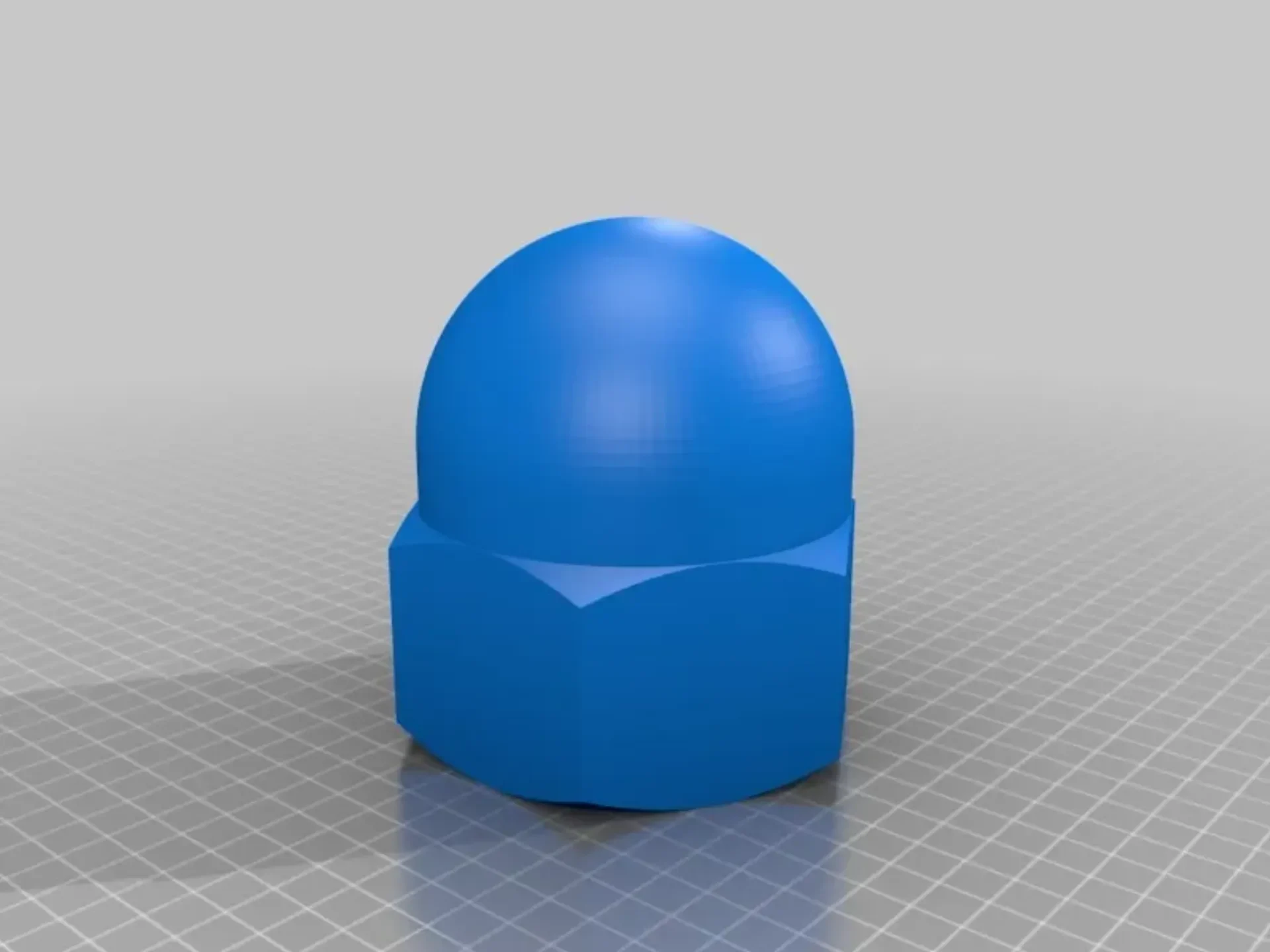

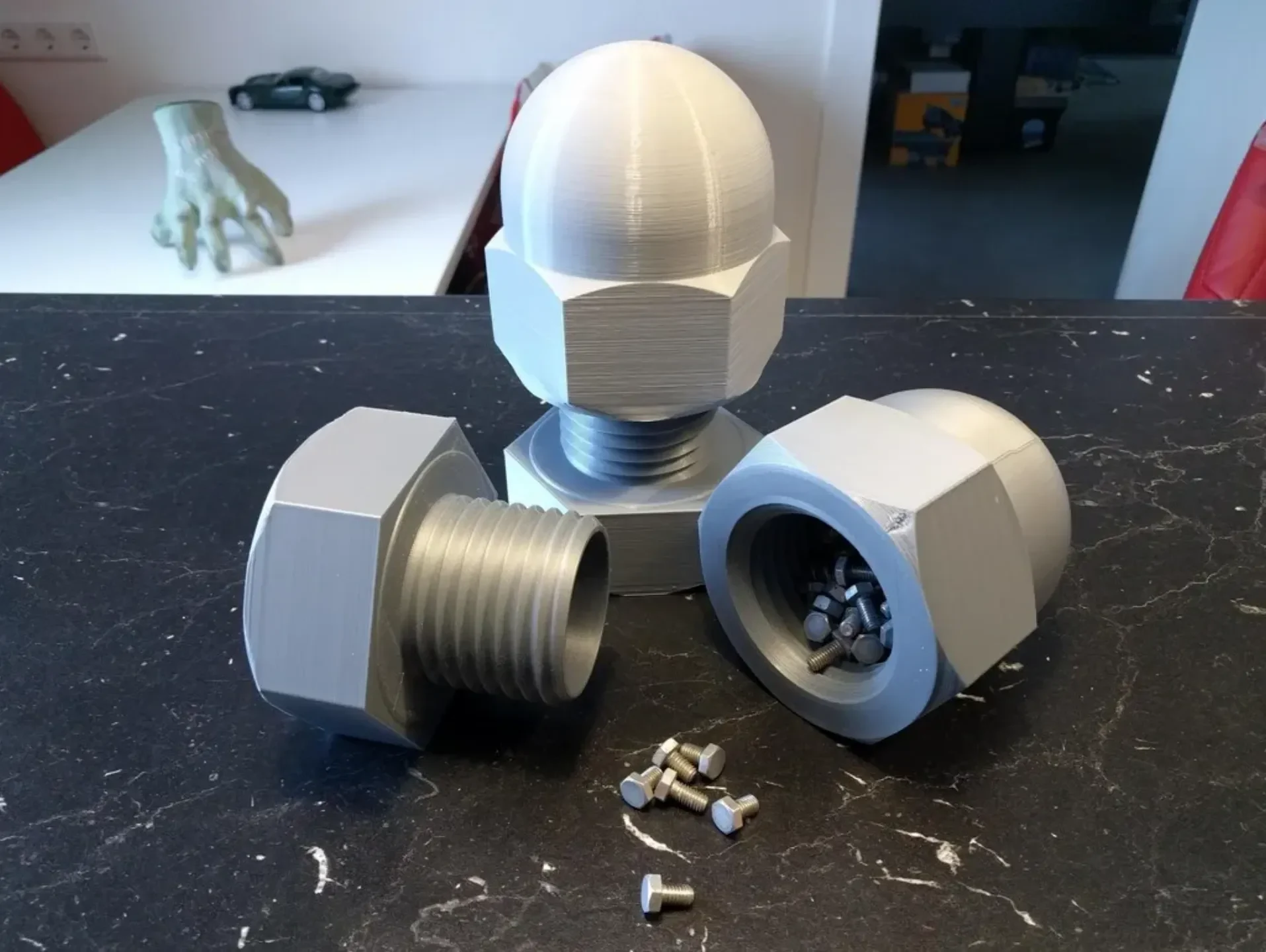

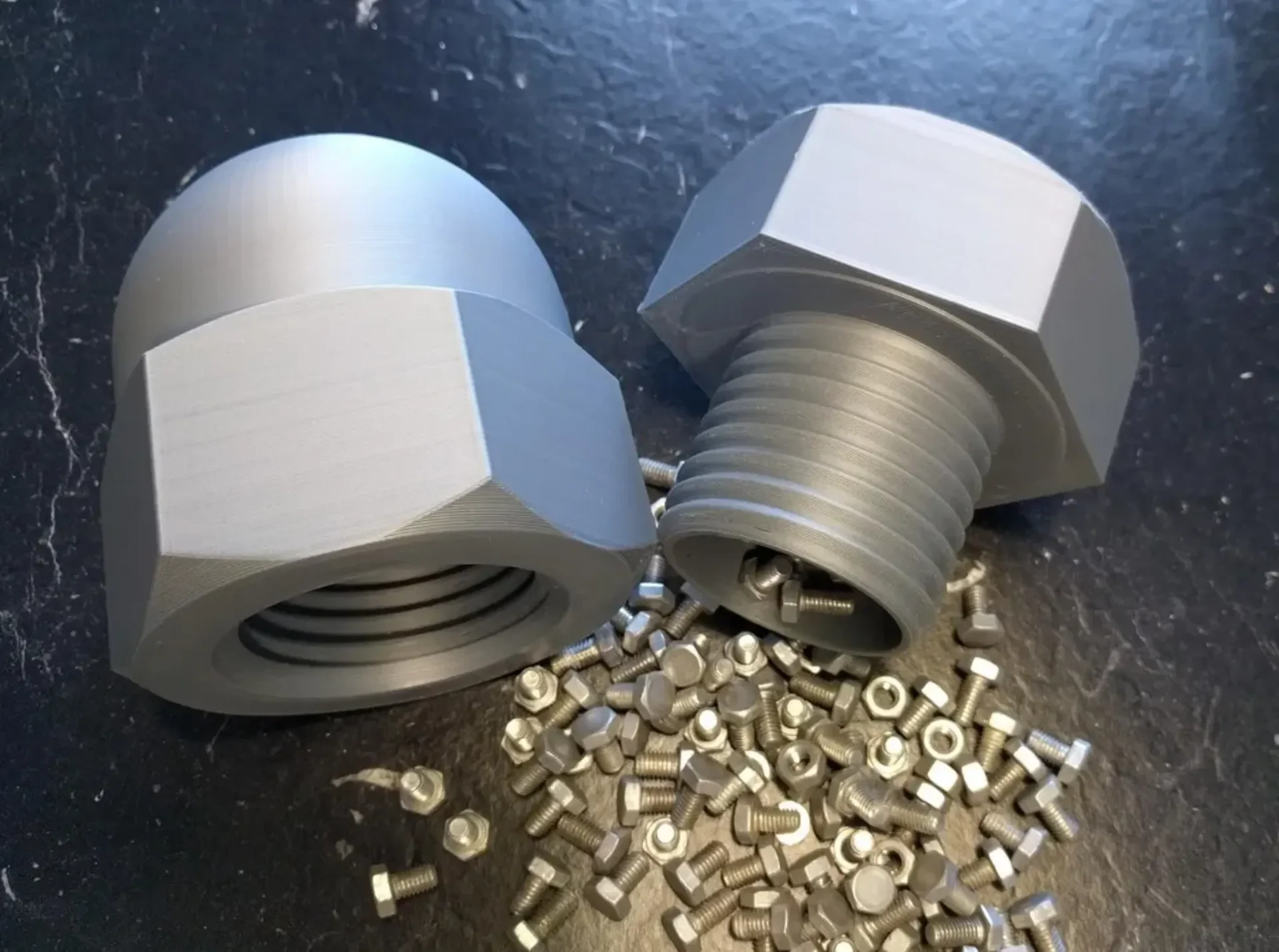

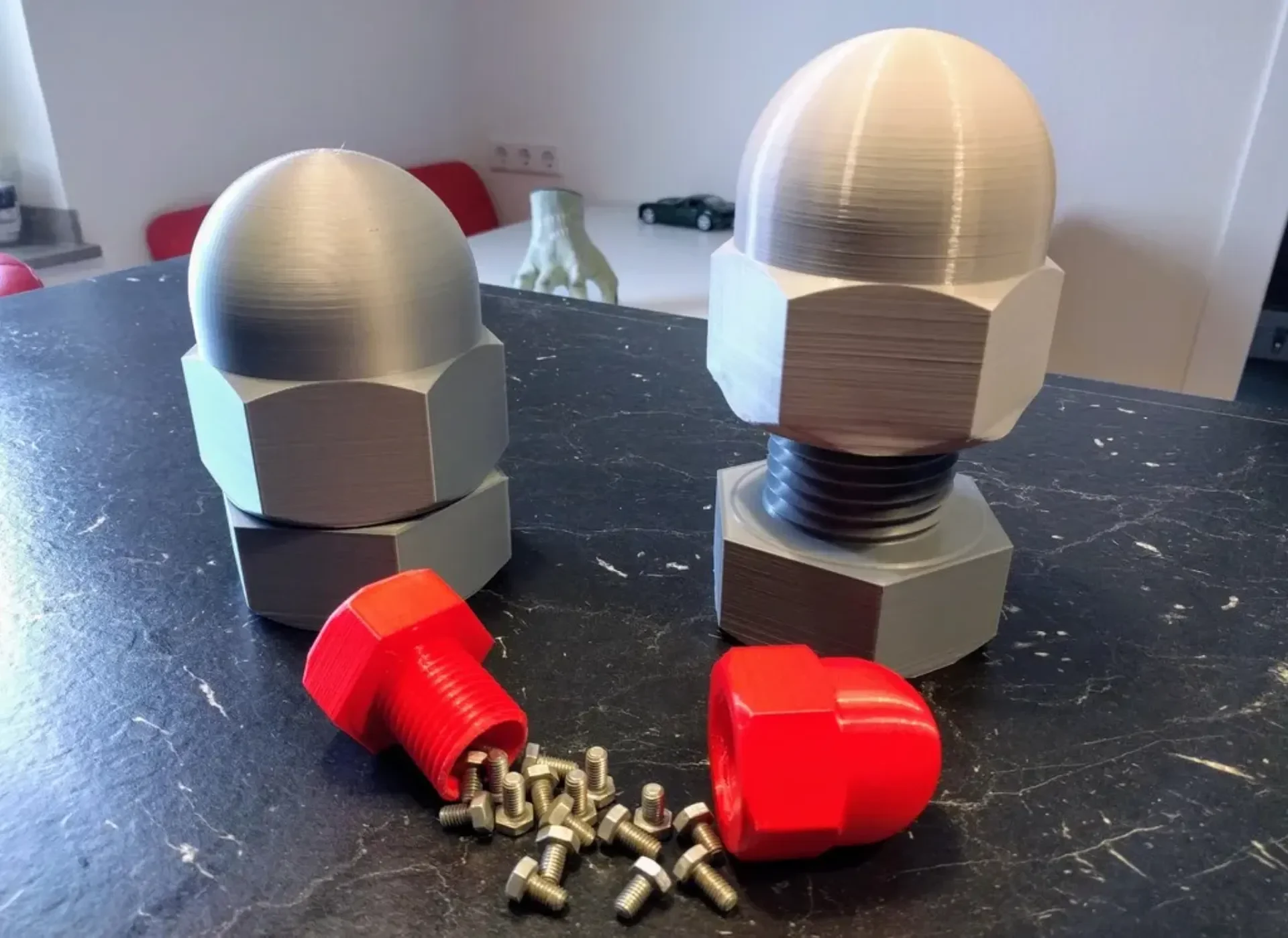

Мне нужна была коробка для гаек и болтов М6. Поэтому я разработал этот контейнер с колпачковыми гайками.

Он довольно крупный и имеет резьбу близкую к М64. К сожалению, метрическую резьбу такого размера сложно напечатать, если вы хотите использовать высоту слоя 0,3 мм. Я изменил дизайн резьбы, сделав угол 80° вместо обычных 60°. Теперь гайка и болт будут отлично печатать при высоте слоя до 0,3 мм с соплом 0,4 мм.

Люфт резьбы составляет 0,5 мм. Это позволяет масштабировать детали до 50% без потери функциональности потока. Я протестировал дизайн на трех принтерах с разной высотой слоя до 0,3 мм, и после печати все модели оказались в порядке.

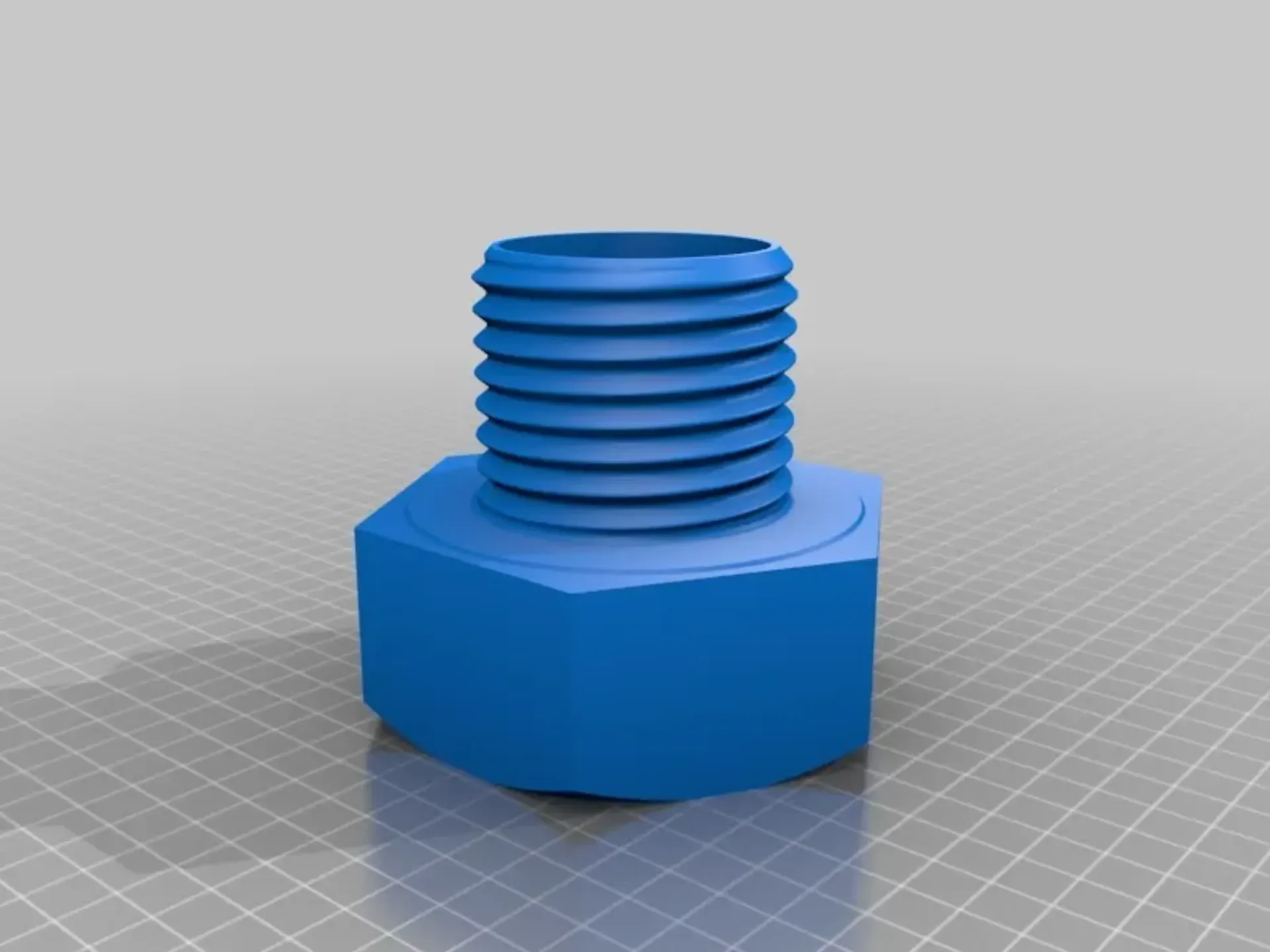

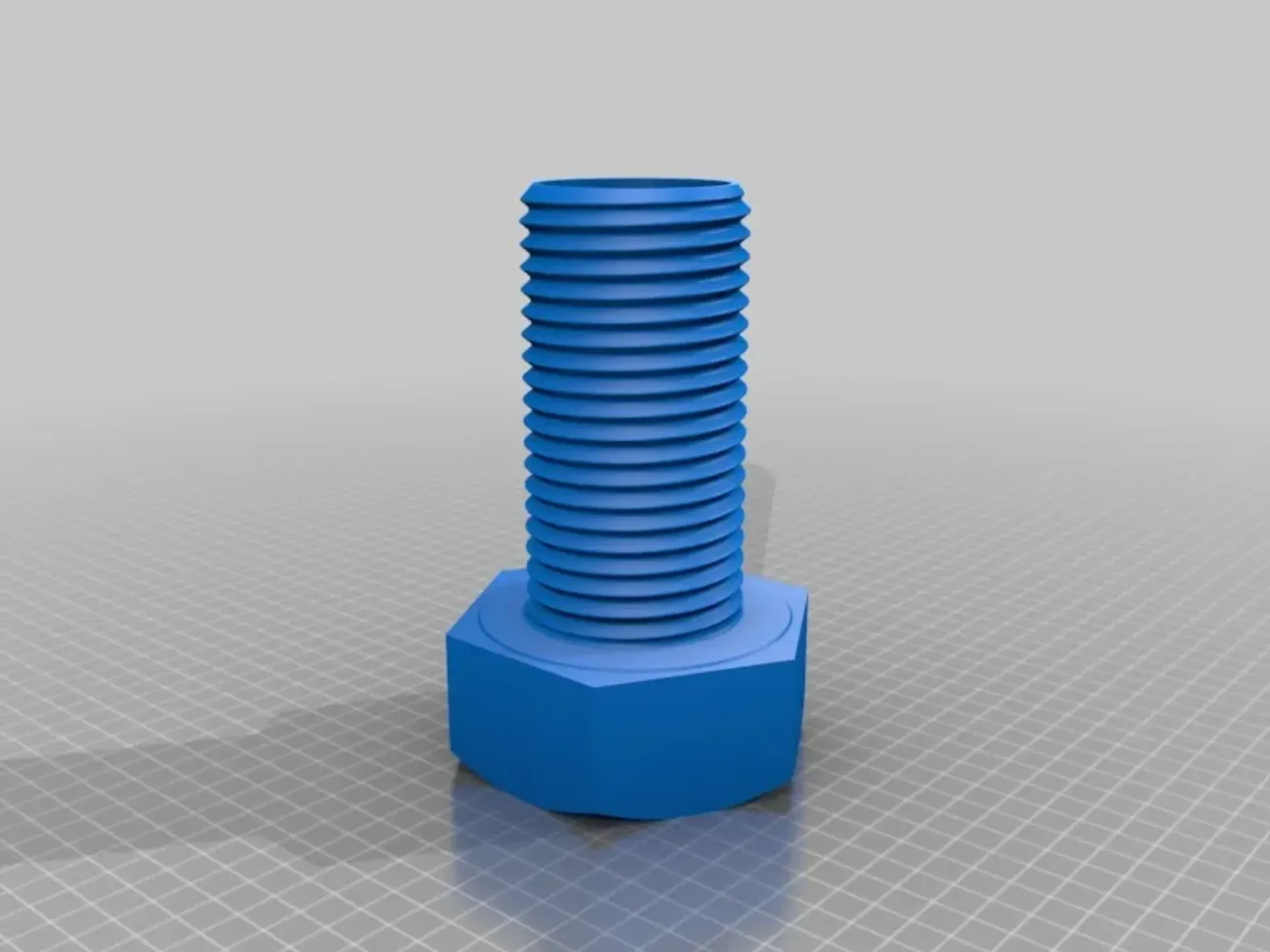

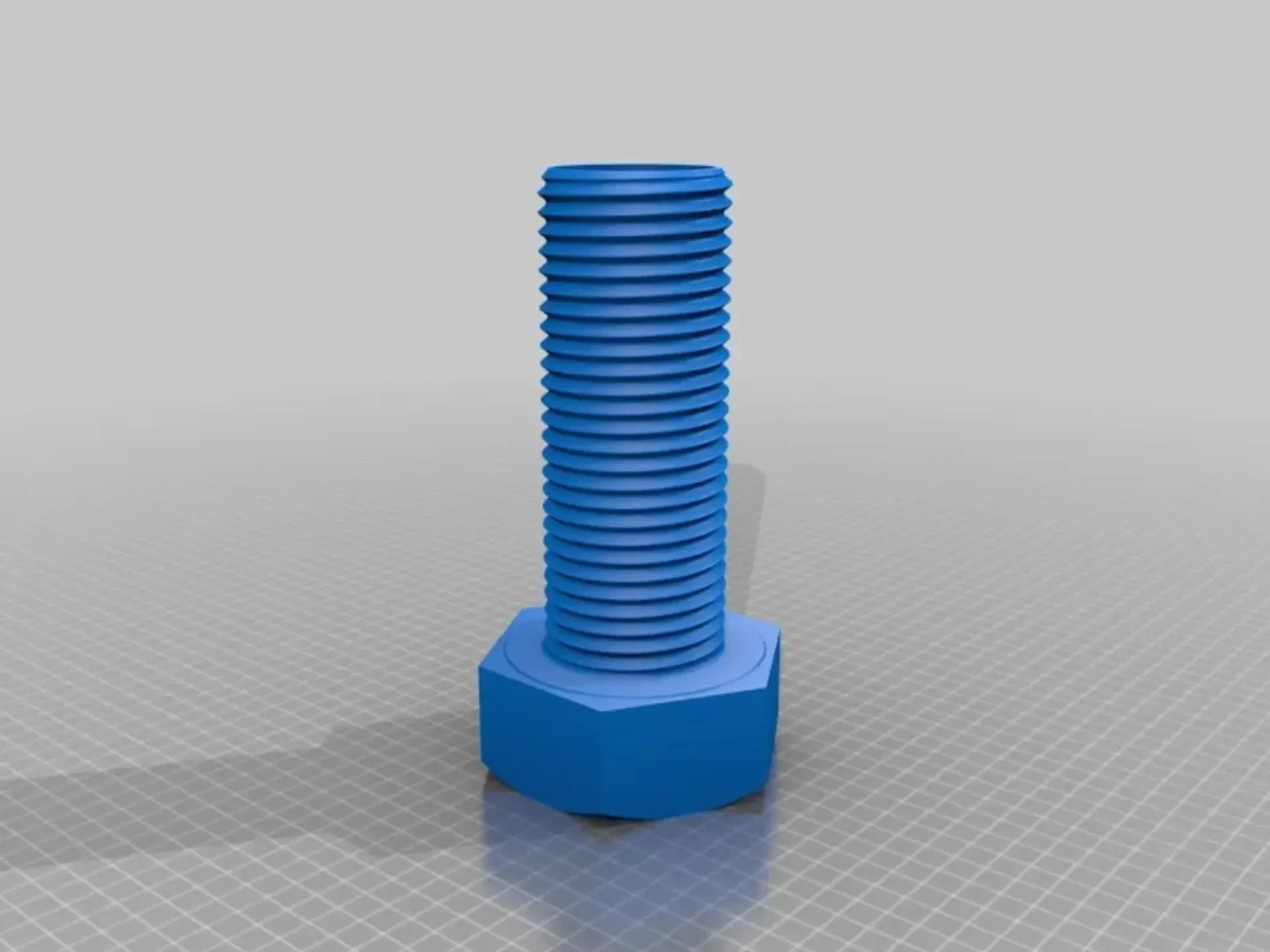

Если вы хотите распечатать контейнер с колпачковыми гайками, вы можете выбрать одну из трех высот болтов (маленькую, среднюю и большую).

РЕДАКТИРОВАТЬ:
Спасибо Jstroner за идею копилки!
Я только что загрузил файл накидной гайки с прорезью, чтобы вы могли использовать его как копилку.
