Вращающийся органайзер для таблеток на 7 дней, 4 секции (...

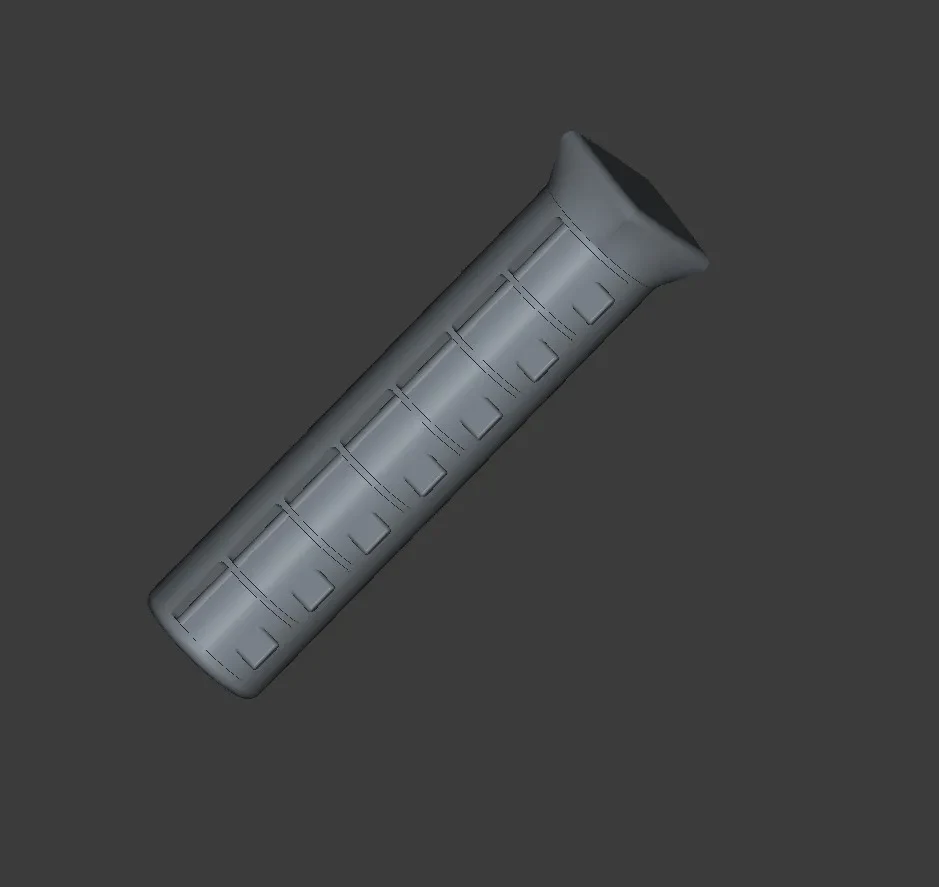

Вращающийся органайзер для таблеток на 7 дней с 4 отделениями на день, параметрический и редактируемый в FreeCAD!
Печать Примечания:
Есть две версии дверей с разной степенью щелчка. Обычный может быть немного легким, особенно при многократном использовании, поэтому не стесняйтесь использовать его сильнее, если вас беспокоит дверная защелка или вы хотите более тактильный щелчок.
Его можно распечатать из PLA, но я рекомендую PETG, потому что он вращается намного лучше. PLA издает неприятный скрипучий звук и его качество меня очень не устраивает, по крайней мере, с Prusament Galaxy Black, который я использовал. Без фиксатора и при хорошем качестве печати вставка может вращаться, как полностью пластиковый спиннер.
Если этот флажок еще не установлен, используйте случайное положение шва для лучшего качества внешней и внутренней поверхности (Настройки печати -> Слои и периметры -> Дополнительно -> Положение шва -> Случайное).
Если вы не используете предоставленный формат 3MF, я предлагаю распечатать вставку плоской стороной вниз.
Если вы не используете предоставленный 3MF, я предлагаю печатать ручку квадратным пазом вниз с опорами для лучшей поверхности верхнего края (в основном просто косметический вид, но он все равно виден).
Если вы не используете прилагаемые 3MF, а также органические подложки, заблокируйте печать подложек внутри самого верхнего отверстия для нити, так как они закроют отверстие и их будет невозможно удалить. Я тестирую печать с обычными опорами, чтобы посмотреть, будут ли они работать лучше, по крайней мере, они не будут образовывать дыры.
Обычные опоры не образуются в самом верхнем отверстии, их немного легче снять, а также, похоже, используется меньше нити.
Инструкции:
Вста��ьте фиксатор через отверстие в нижней части вставки.
Вставьте вставку через втулку так, чтобы край совпал с закругленным дном.
Вставьте нить в отверстия и дверцы, пока не дойдете до самого низа.
Когда нить окажется внизу, немного вытяните верхнюю часть и обрежьте ее плоскими резаками.
Нажмите на нить до упора, и тогда она должна стать плоской с верхней частью, позволяя ручке свободно вращаться.
Добавьте ручку поверх квадратной точки крепления вставки и надавите, пока она не зафиксируется.
(Необязательно) Если вставка вращается с трудом, можно быстро повернуть ее, чтобы разгладить. Вы также можете открывать и закрывать каждую из дверей, чтобы немного их взломать.
Редактирование в FreeCAD:
!!! ВНИМАНИЕ!!!
В настоящее время в модели имеется ошибка при экспорте непосредственно из FreeCAD v1.0.2 (последняя версия).
Я документирую это здесь: https://github.com/FreeCAD/FreeCAD/issues/27372#issuecomment-3892410658.
Чтобы параметрически использовать эту модель из FreeCAD, вам нужно будет вручную исправить недопустимые грани в Blender.
!!! ПРЕДУПРЕЖДЕНИЕ!!!
Вы можете редактировать почти все значения через электронную таблицу Params. Если предметы не вращаются свободно, вы можете увеличить значение параметра «Зазор» в электронной таблице. Однако фиксатор был немного неровным, поэтому изменение радиуса/диаметра, вероятно, потребует некоторой регулировки фиксатора.

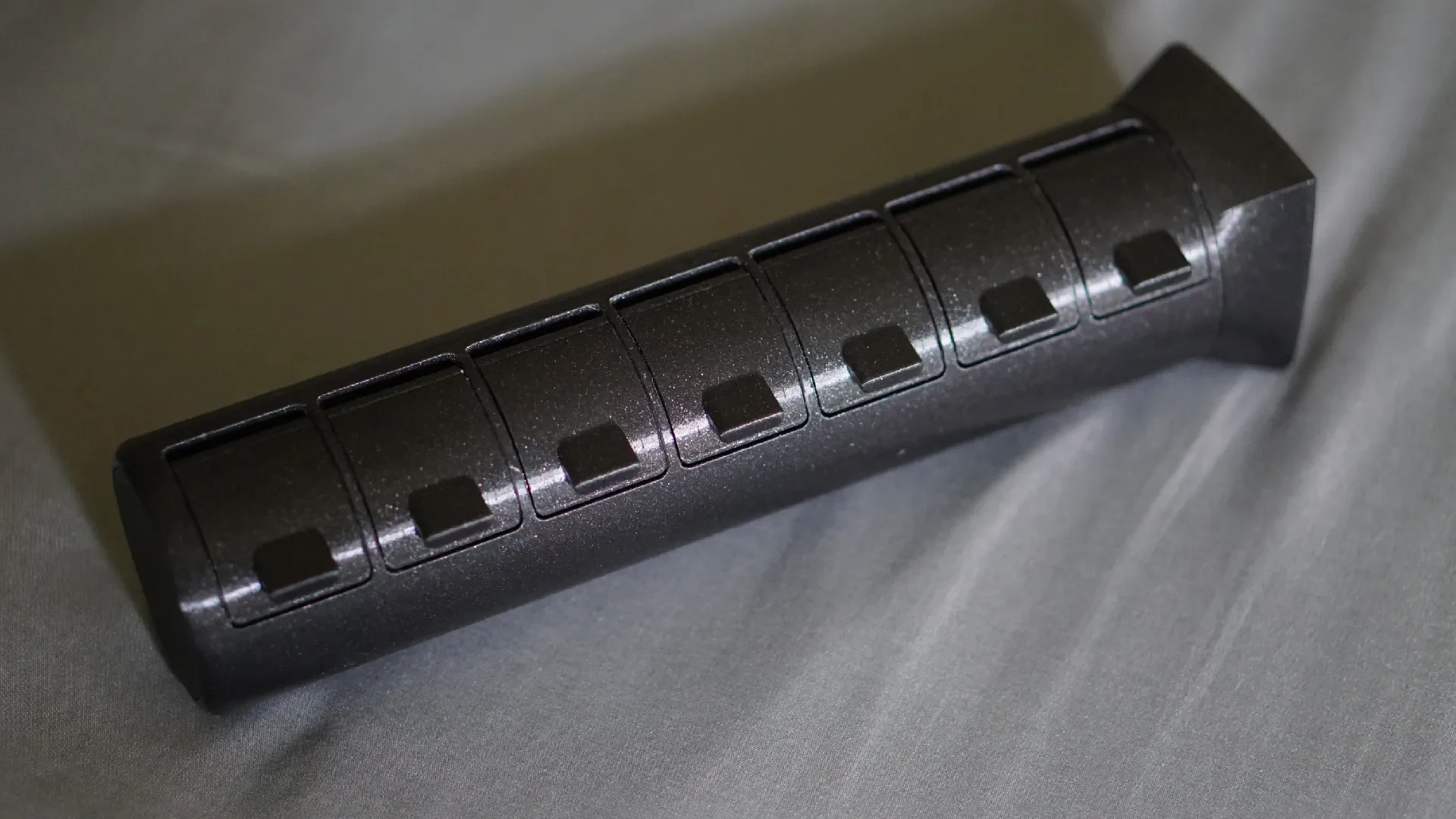

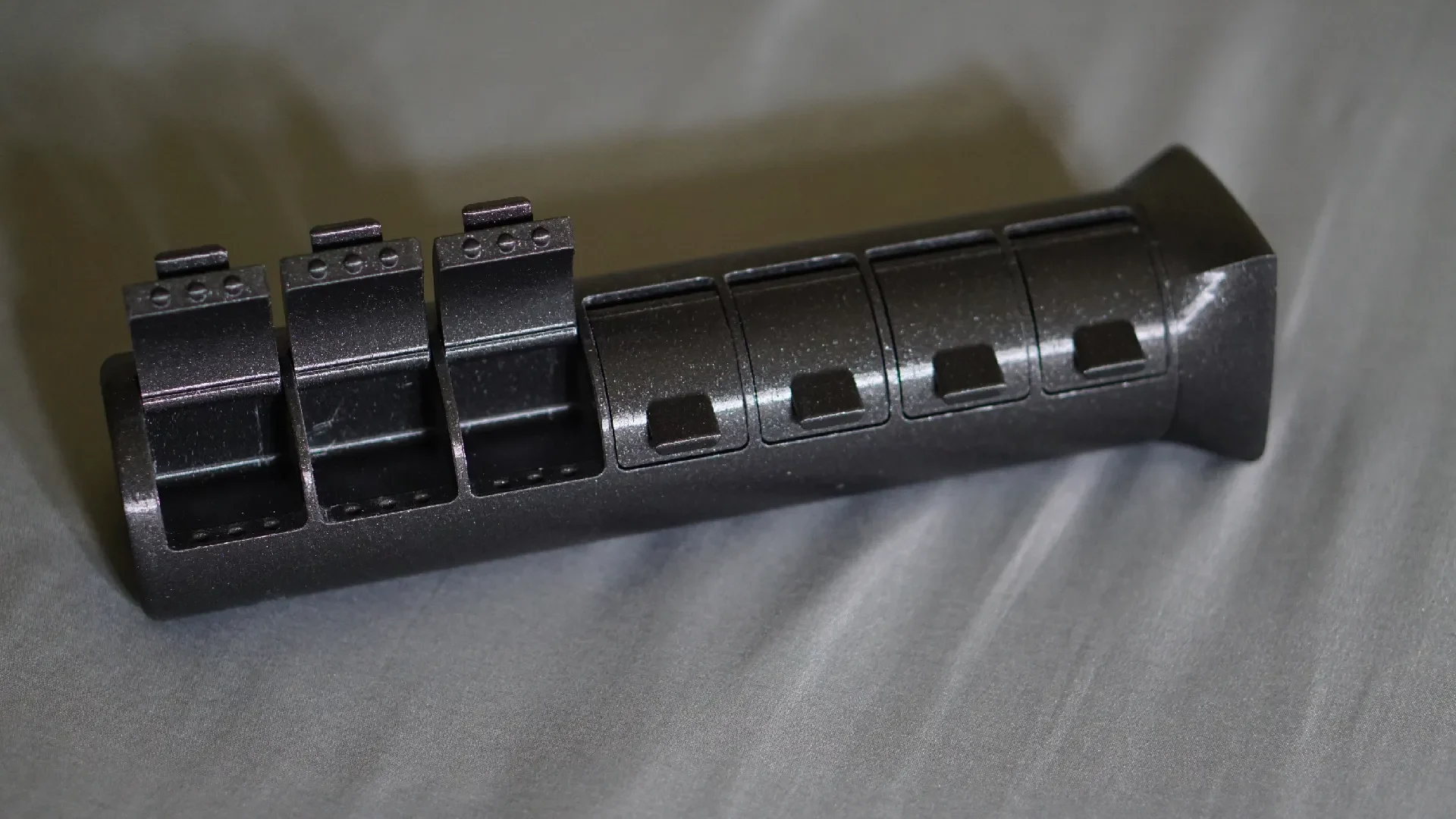

Пример, напечатанный на Prusa Core One с Prusament Galaxy Black PETG
