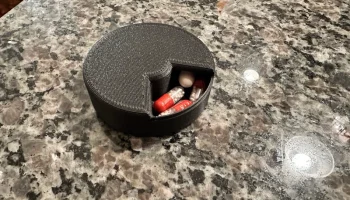

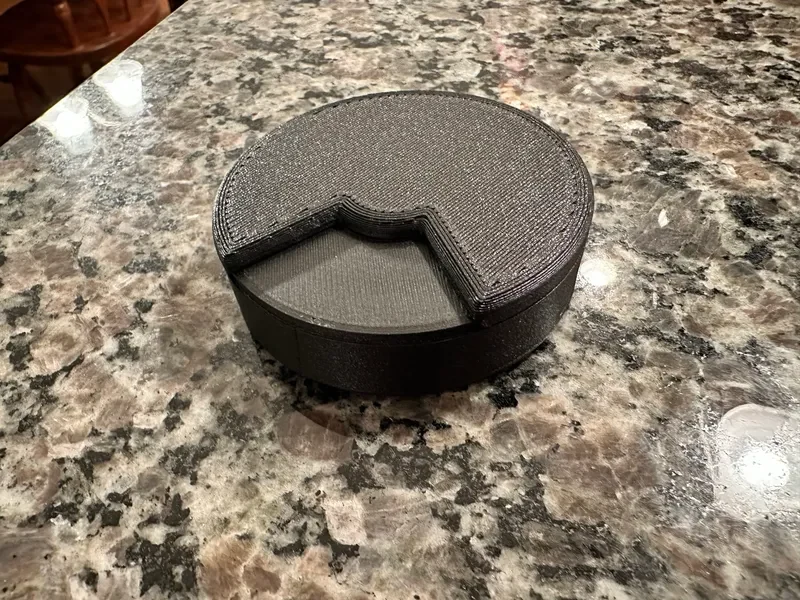

Параметрический футляр для таблеток Тома......
Мне понравился компактный футляр для таблеток OnyxHat, но мне нужно было что-то менее компактное для того количества таблеток, которое у меня есть. Я сделал этот футляр для таблеток немного больше, добавил несколько гнезд для моих конкретных магнитов и сделал все возможным для повторного смешивания с помощью переменных.
Несколько магнитов обеспечивают более прочное удержание детали, когда задействованы оба магнита (в результате чего «закрытое» положение имеет наиболее сильную «фиксацию»)

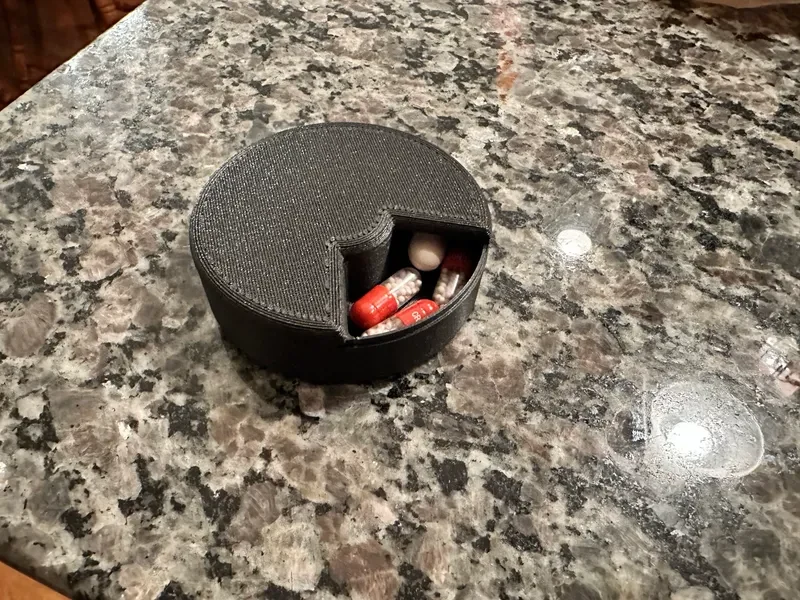

Один магнит может удерживать корпус в «открытом» положении, а более слабый, одиночный магнит, удерживает корпус.
Измените все размеры/допуски с помощью переменных. Для получения дополнительной информации ознакомьтесь с документом OnShape, указанным ниже.
Части
1x подшипник 608-RS
4 дисковых магнита размером 10 x 1,6 мм.
Сборка

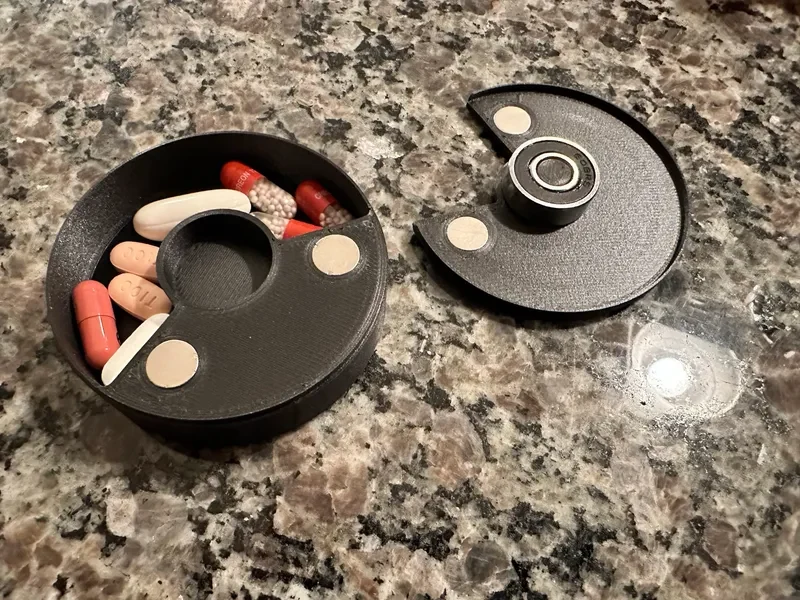

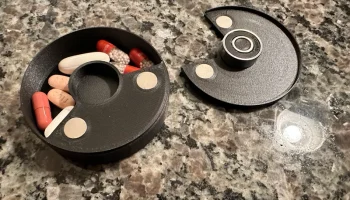

Установите подшипник либо на центральную стойку в верхней части, либо в гнездо в нижней части.
ДВОЙНОЙ ПРОВЕРЬТЕ ОРИЕНТАЦИЮ МАГНИТОВ ПЕРЕД УСТАНОВКОЙ МАГНИТОВ
Вы можете снять магниты, поддев их, но при этом вам придется порвать часть пластика. Возможно, но грязно и потенциально опасно. Потратьте некоторое время и убедитесь, что они выровнены.
Магниты в верхней и нижней частях должны быть ориентированы так, чтобы стягивать каждую часть вместе.
Магнитные гнезда запрессованы, поэтому вставляйте и покачивайте магнитные диски в гнезда сверху и снизу.
Соедините две части вместе
Настройки печати
Поддержка: Нет
Каждая деталь печатается плоской стороной на станине, без выступов.
Нить: (почти) что угодно
Я использовал CF PETG, но он должен нормально работать с PLA и другими нитями.
Периметры: 2
Увеличьте это значение, чтобы увеличить прочность детали.
Заполнение: 10% гироид
Я использовал 25%, чтобы добавить немного веса.
Исходный САПР
Первоначально я использовал OnShape для этого проекта, и вы можете найти общедоступный документ здесь:
https://cad.onshape.com/documents/00ef5ae83c294c1074101d85/v/082bb3005f83962613 ec786f/e/a1ac28a1227248a65594de12?renderMode=0&uiState=667ae1e6616370209f1b5fff
С тех пор я портировал последнюю версию (1.4.0) на FreeCAD. Вы можете найти файл документа FreeCAD по ссылке в разделе «Файлы модели». Вы можете найт�� все переменные в разделе/VarSet. Хотите большее отверстие? Меньший корпус? Магниты разного размера? Просто измените переменные, и FreeCAD повторно рассчитает форму, и вы сможете экспортировать ее в файл STEP или STL. Самое приятное: FreeCAD БЕСПЛАТЕН и не требует никакой регистрации. Наслаждаться!
У вас должна быть возможнос��ь изменять большинство переменных в таблице «Переменные детали», чтобы управлять моделью, увеличивать ее размер, изменять размеры гнезд магнитов и т. д. Затем вы можете щелкнуть правой кнопкой мыши имена деталей в списке слева, чтобы экспортировать их в файлы STL/STEP.
Используемая нить
IEMAI 20% углеродного волокна PETG — черный
