Поверните открытый контейнер для радужной оболочки...

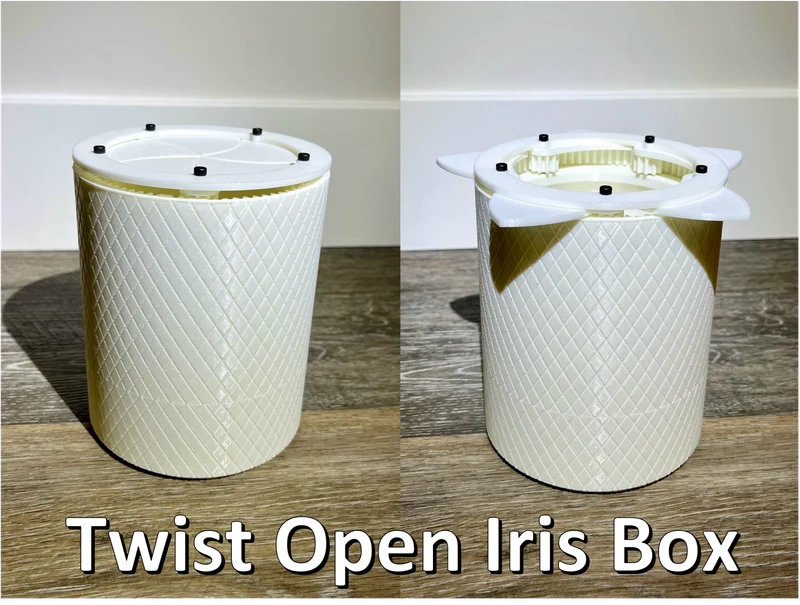

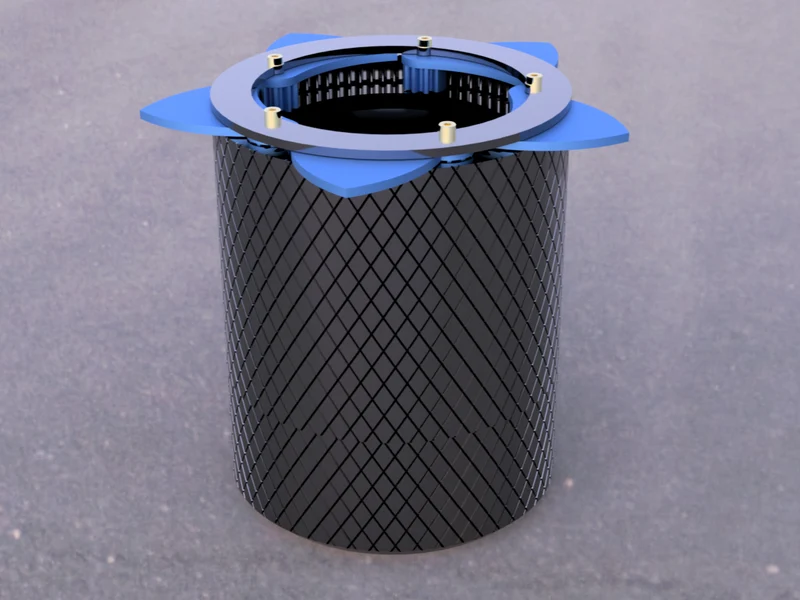

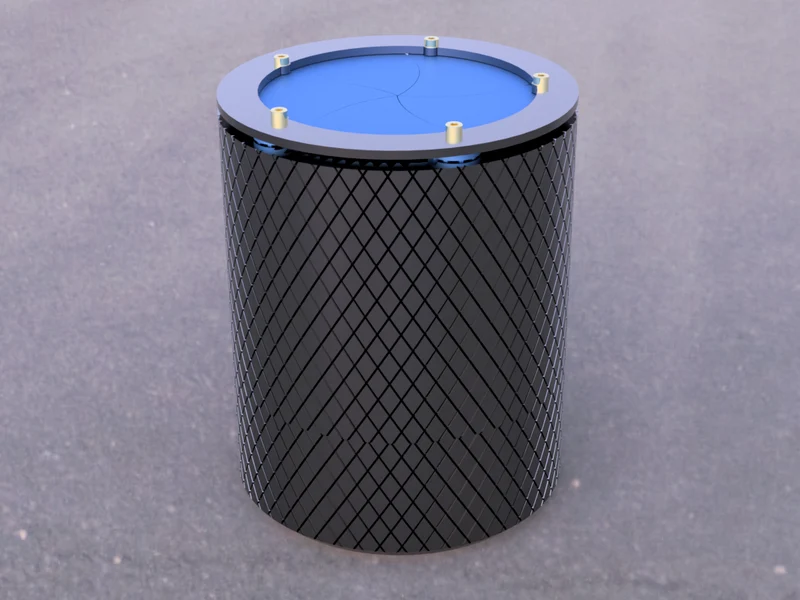

Twist Open Iris Box использует механизм открытия и закрытия, аналогичный затвору камеры. Верхнюю половину контейнера можно повернуть, в результате чего кольцевая шестерня приведет в движение створки и откроет или закроет крышку. Крышка открывается очень быстро, с минимальными усилиями.
Аппаратное обеспечение:
5 винтов M3 длиной 25 мм.
Печатные компоненты:
1x топ
5x листьев
1x низ
1x втулка кольцевой шестерни
Настройки печати:
Снаряды = 3
Заполнение = 20%
Высота слоя = 0,2 мм
Узор заполнения = Треугольники → Используйте все, что будет хорошо поддерживать верхний слой.
Диаметр сопла = 0,4 мм
Ориентация → STL ориентированы в наилучшей ориентации для печати.
Примечание. Это только те настройки, которые я использовал, и они отлично сработали с первой попытки (напечатано на Bambu P1S). Поиграйтесь с настройками, если хотите.
Инструкции по сборке:

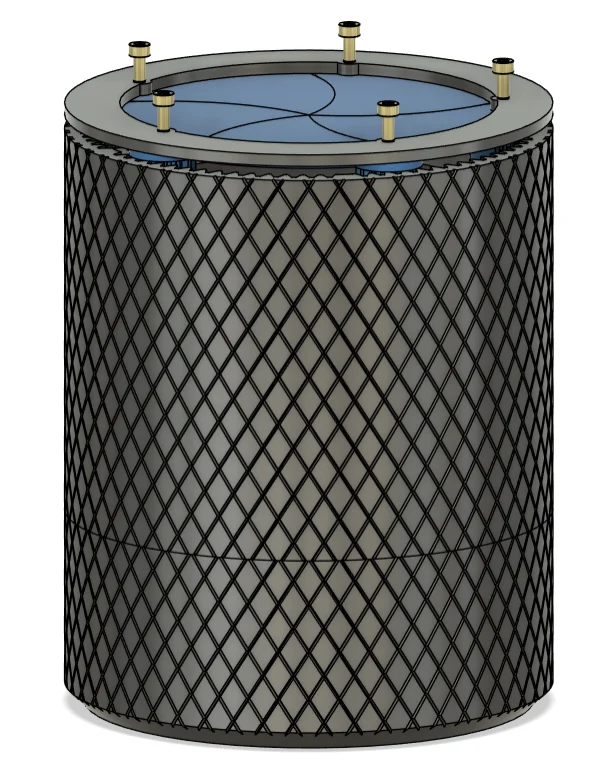

Частично вставьте винты в модели Top и Leaf. Винт�� должны иметь небольшой зазор в этих отверстиях. На этом этапе концы винтов должны быть едва видны.

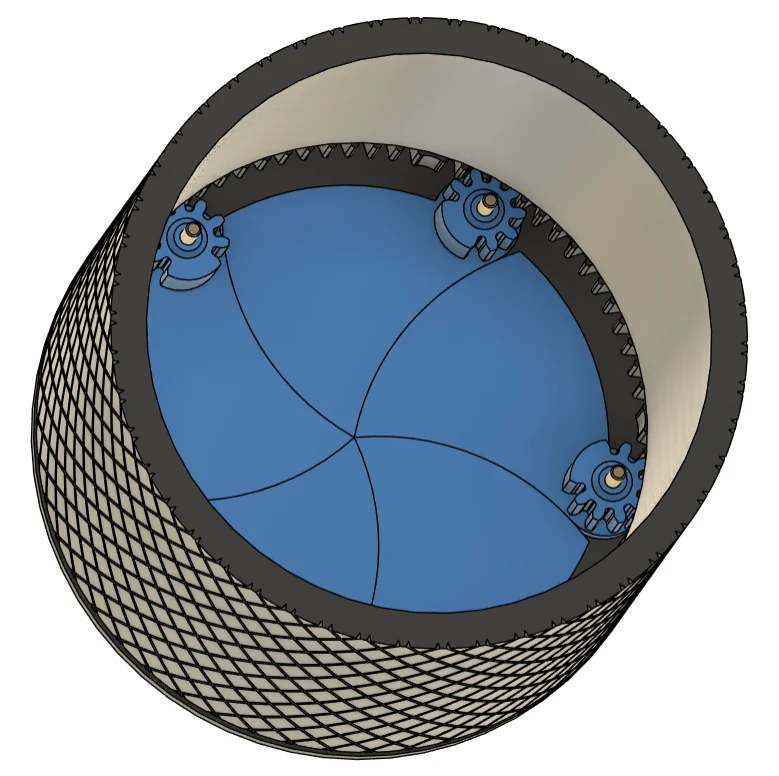

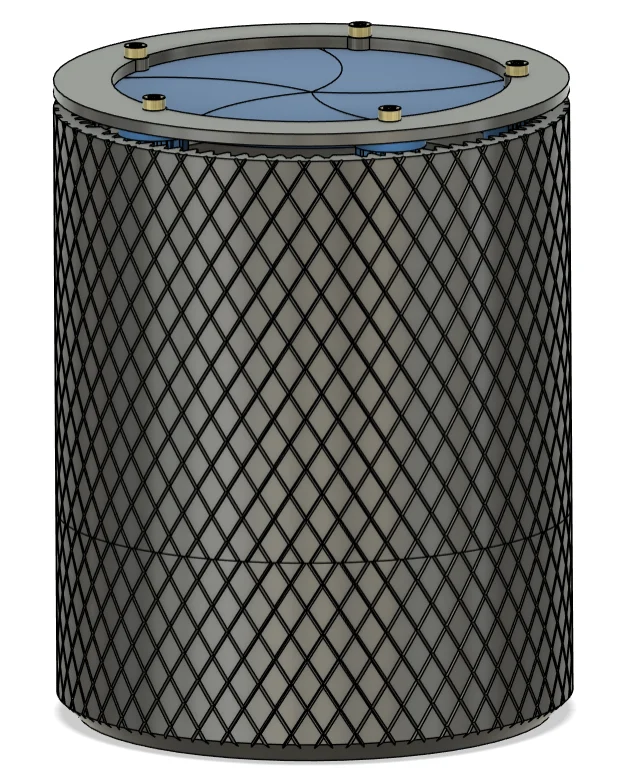

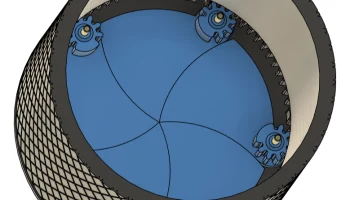

Убедитесь, что собранные верхние створки находятся в закрытом положении, и поместите втулку кольцевой шестерни на собранную верхнюю часть. Втулка кольцевой шестерни имеет 5 мест, где зазор между зубьями заполнен. Зацепляющийся зуб прямозубой шестерни на листе должен находиться в третьем зазоре зуба втулки кольцевой шестерни, против часовой стрелки от заполненного зазора зуба. Более подробную информацию смотрите на изображениях ниже. Это предотвратит переворачивание листьев.
Вставьте нижнюю модель через втулку кольцевой шестерни. Попытайтесь совместить отверстия с кончиками винтов. Аккуратно закручивайте каждый винт, стараясь не перетянуть. Винты должны самостоятельно врезаться в отверстия в нижней части.
