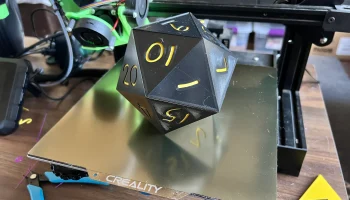

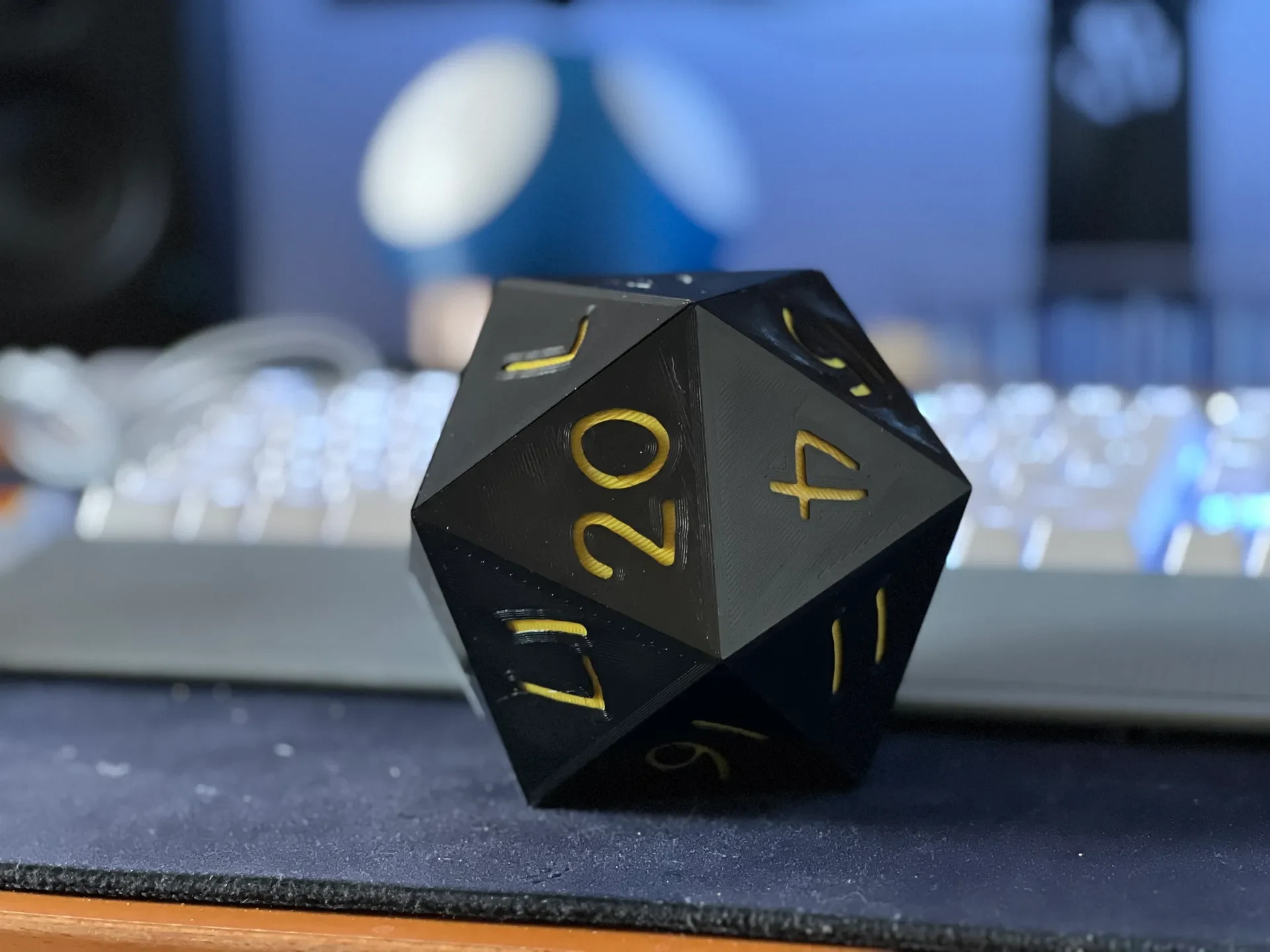

Контейнер для кубиков "Икосаэдр D20"...

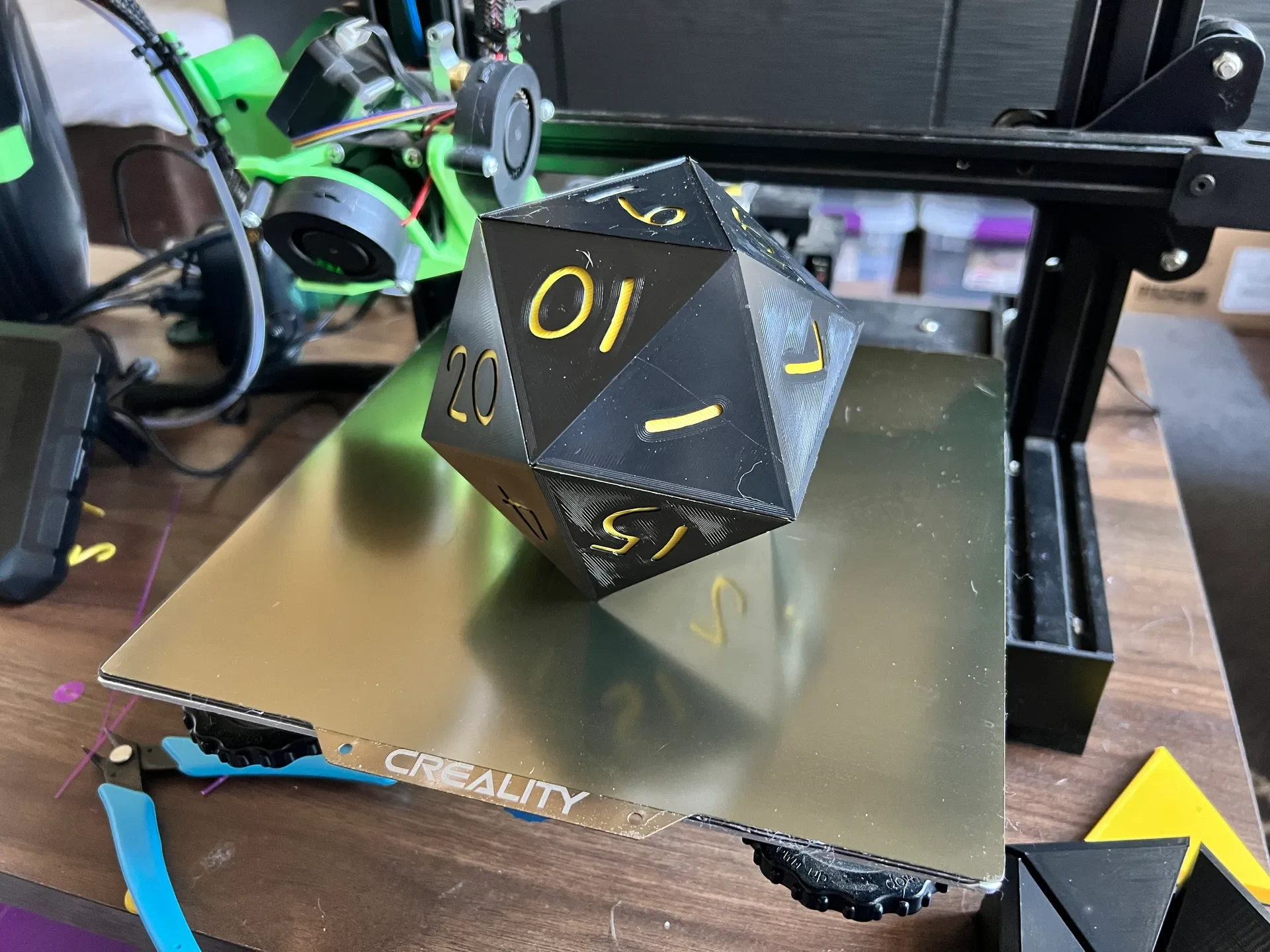

Я хотел для своей дочери контейнер для кубиков в форме D20. После просмотра моделей на Printables они были либо произвольно нарезаны для крышки, либо в углубления наклеены номера. Поэтому я решил сделать свою собственную, позволяющую печатать грани отдельно и приклеивать их на внутренний пустой контейнер изосаэдра.

Печатая грани отдельно, вы можете получить гладкие грани (благодаря печати лицевой стороной вниз на стекле или гладком PEI), на которых цифры будут иметь другой цвет, за счет ��амены нити на определенной высоте слоя.

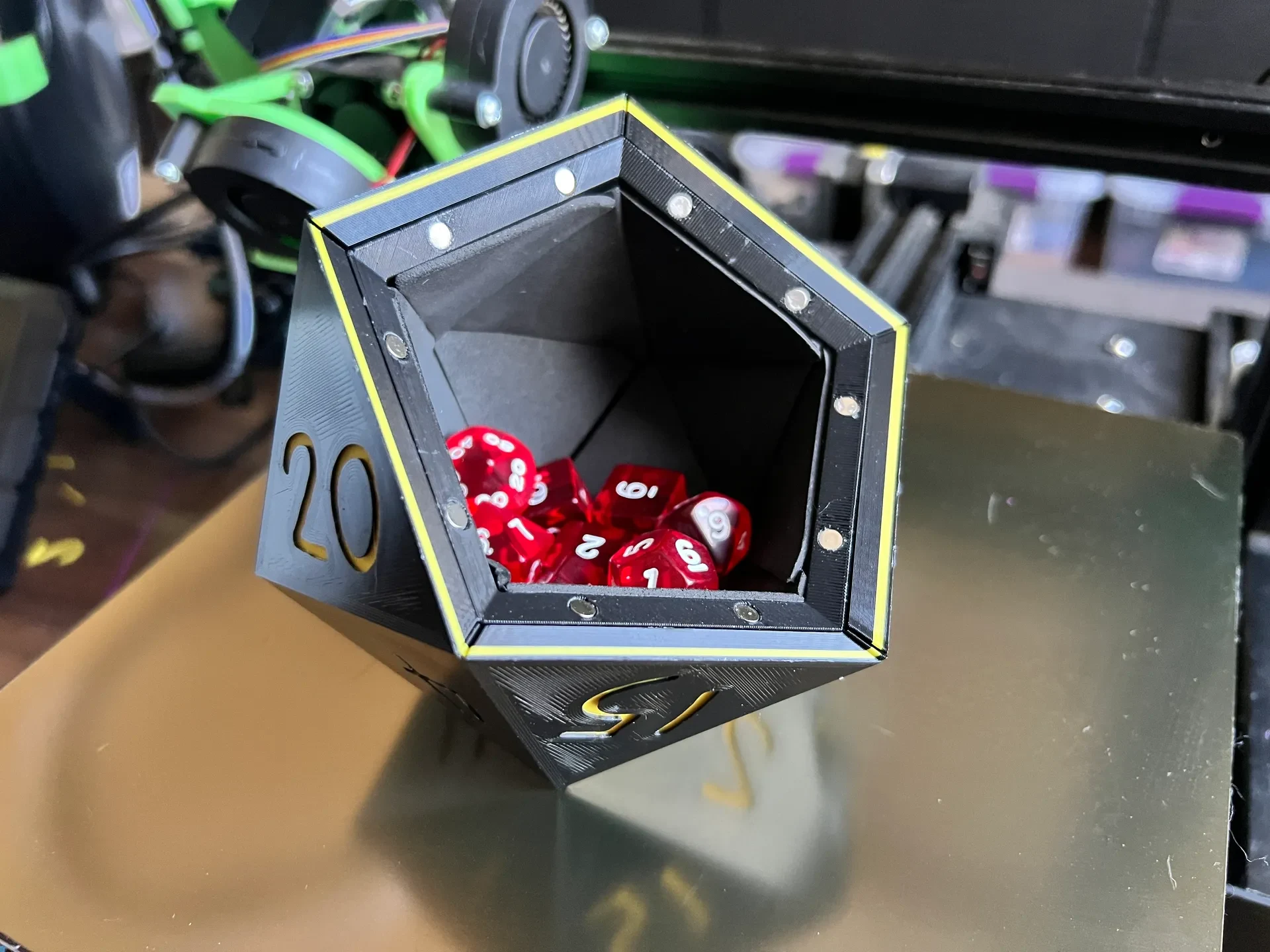

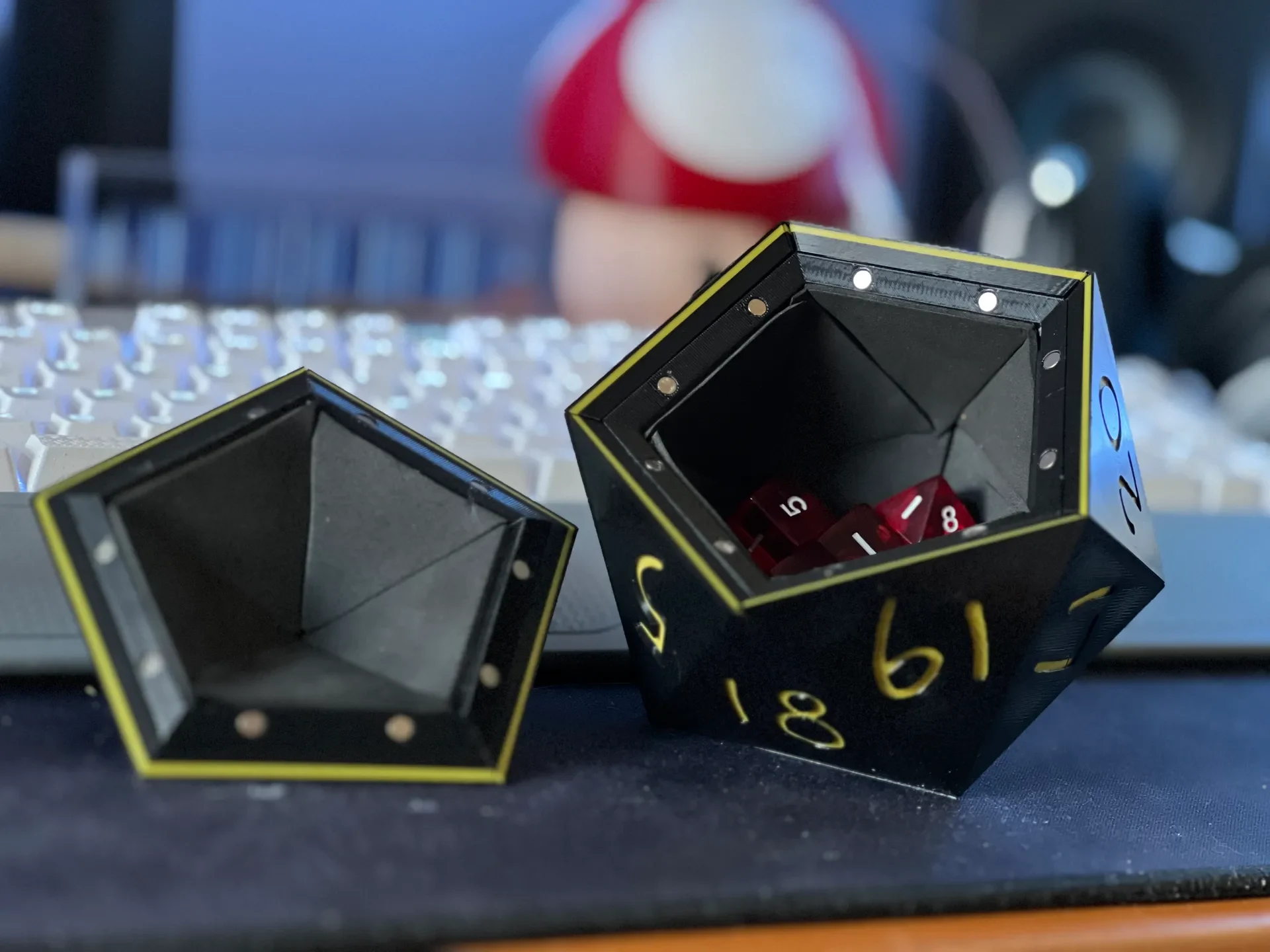

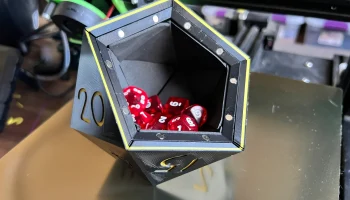

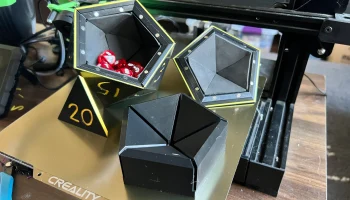

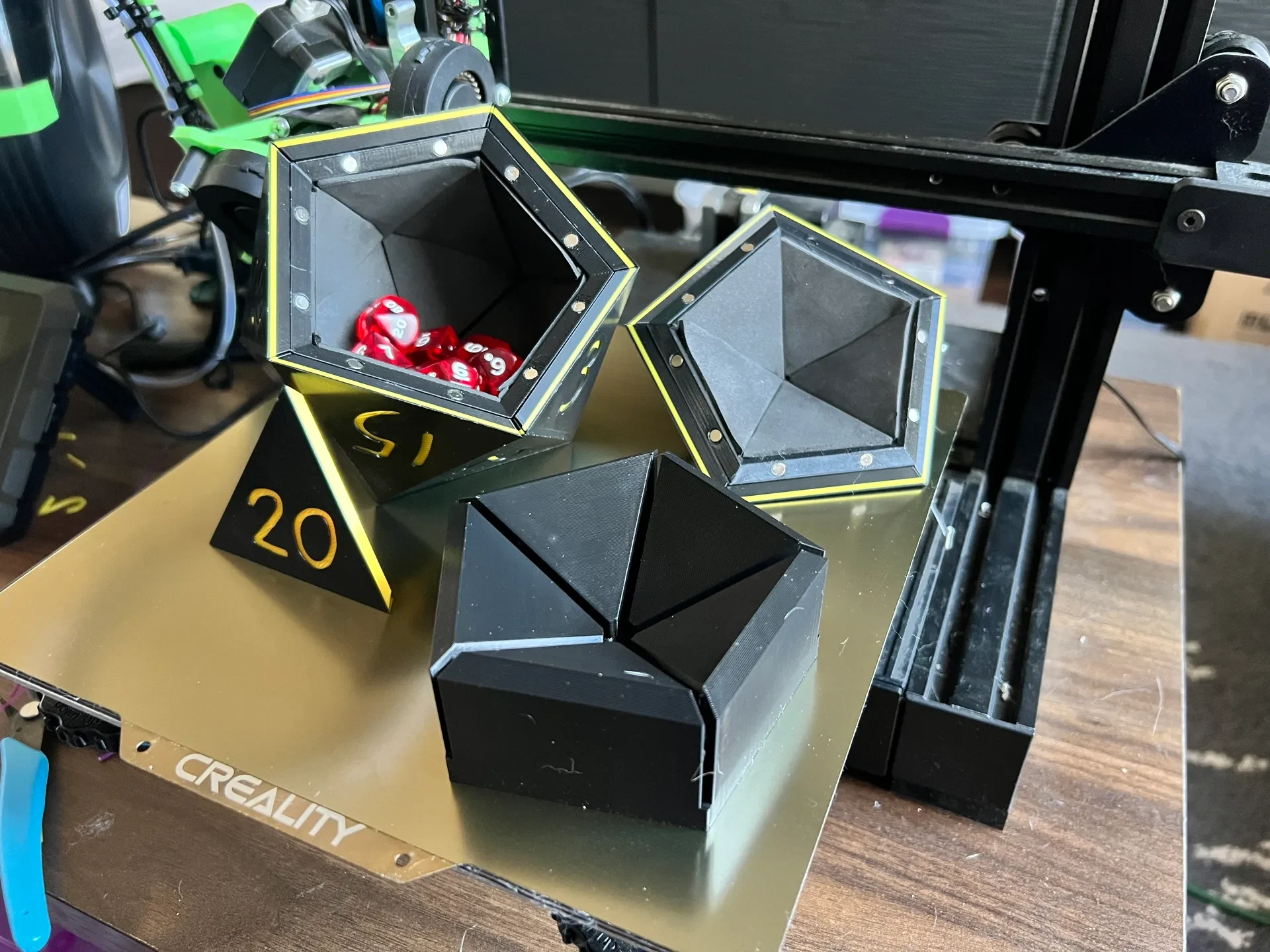

Вместо того, чтобы крышка представляла собой горизонтальный срез на произвольной высоте, для поддержания которого требовались бы и магниты, и штифты, я вырезал 5-гранную секцию, соответствующую геометрии. Это выпуклая крышка, которая вставляется в вогнутое основание. Крышка удерживается на месте 20 цилиндрическими неодимовыми магнитами размером 4x2 мм. 10 на крышке и 10 на основании. Чтобы открыть крышку, нажмите большими пальцами и сдвиньте крышку. Крышка автоматически закроется при установке крышки обратно.

Советы по печати

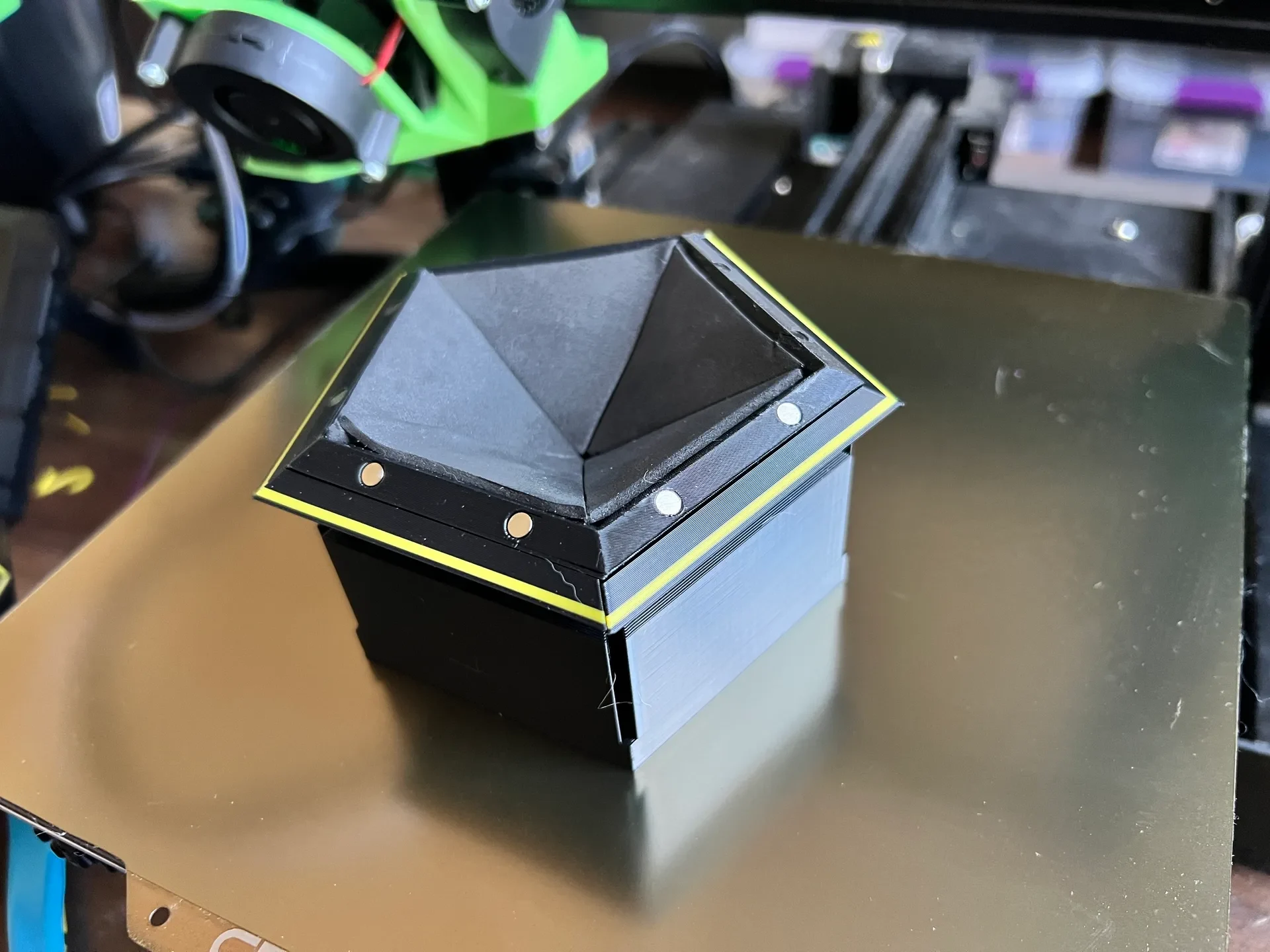

Распечатайте крышку лицевой стороной вниз. См. изображение с фиолетовой крышкой. Никакая поддержка вам не понадобитс��.

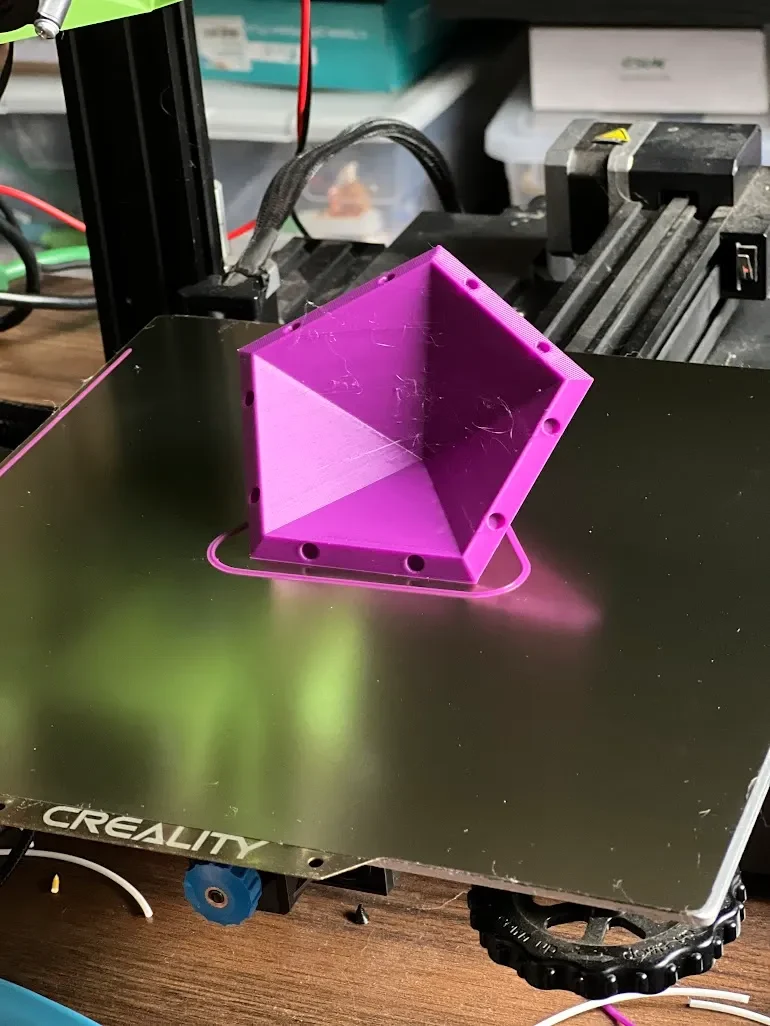

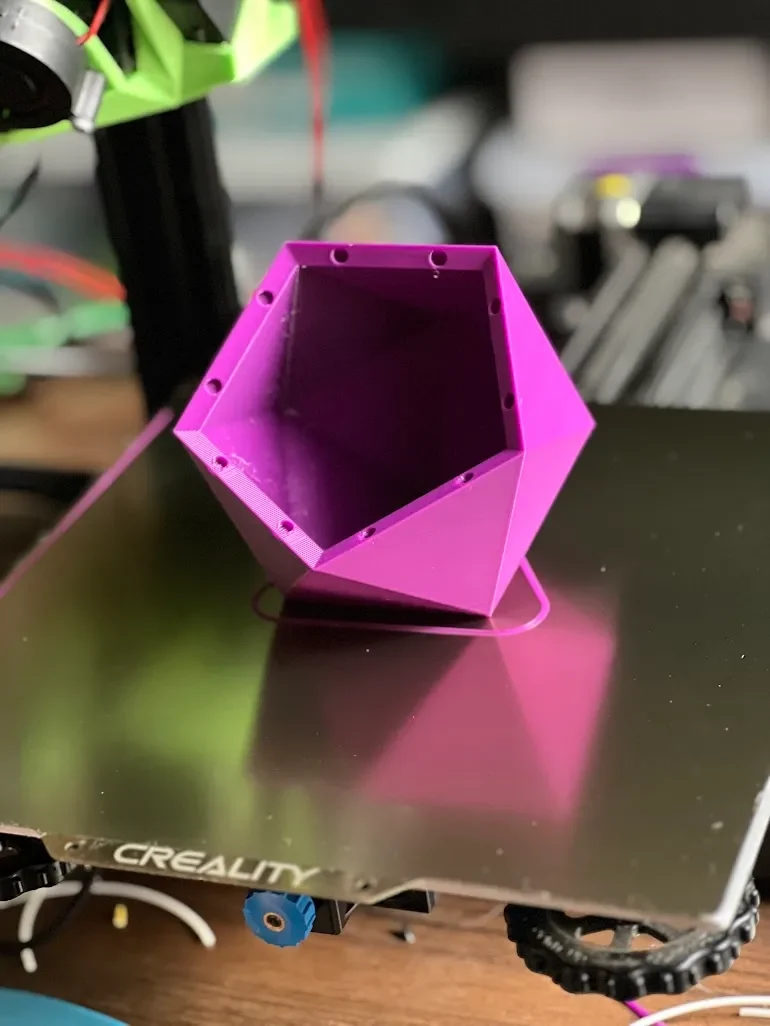

Распечатайте контейнер лицевой стороной вниз, отверстием контейнера вверх. Посмотрите изображение с фиолетовой основой. Для этого вам также не понадобятся какие-либо опоры.

Магнитные отверстия в крышке и основании имеют диаметр 4,2 мм и глубину 2,2 мм. Они должны плотно прилегать к стандартному цилиндрическому неодимовому магниту диаметром 4 мм и длиной 2 мм.

Лица печатаются лицевой стороной вниз. Вам не нужны никакие поддержки. Вырезы для цифр имеют глубину 1 мм. Поэтому, если вы печатаете со стандартной высотой слоя 0,2 мм, вам необходимо заменить нить на слое 6. Честно говоря, я напутал и заменил нить на слое 5 и не вижу никакой разницы. Вам просто нужно как минимум 3 или более слоев базового цвета, прежде чем переходить к цвету ��екста. На самом деле я вернулся к базовому цвету на слое 12, поэтому большая часть моего контейнера была черной. У принтеров не должно возникнуть проблем с толщиной цифр.

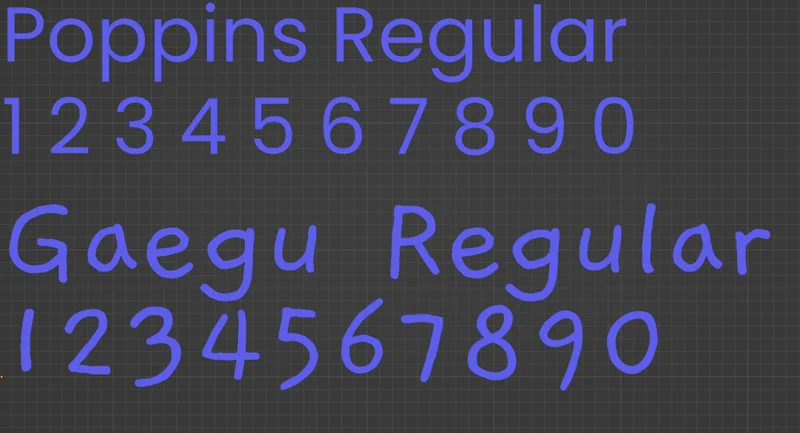

У меня есть 2 разных шрифта. Оба шрифта с открытым исходным кодом от Google Fonts.

Poppins — это стандартный шрифт, а Gaegu — скорее рукописный шрифт. Загрузите версию, которая вам нравится больше всего (или обе!).

https://fonts.google.com/specimen/Poppins

https://fonts.google.com/specimen/Гэгу

Я распечатал по 10 лиц за раз, но загрузил отдельные лица, если их проще расположить самостоятельно.

Распечатайте шаблон для склеивания. Никакая поддержка вам не понадобится. Я вырезал ��глы, чтобы лица могли действительно сжиматься по краям. Вы также можете использовать это приспособление в качестве подставки для готового контейнера. В Cura, если вы установите z-шов на самый острый угол, швы должны находиться снаружи шаблона, оставляя внутренние опорные поверхности гладкими для сборки.

Сборка

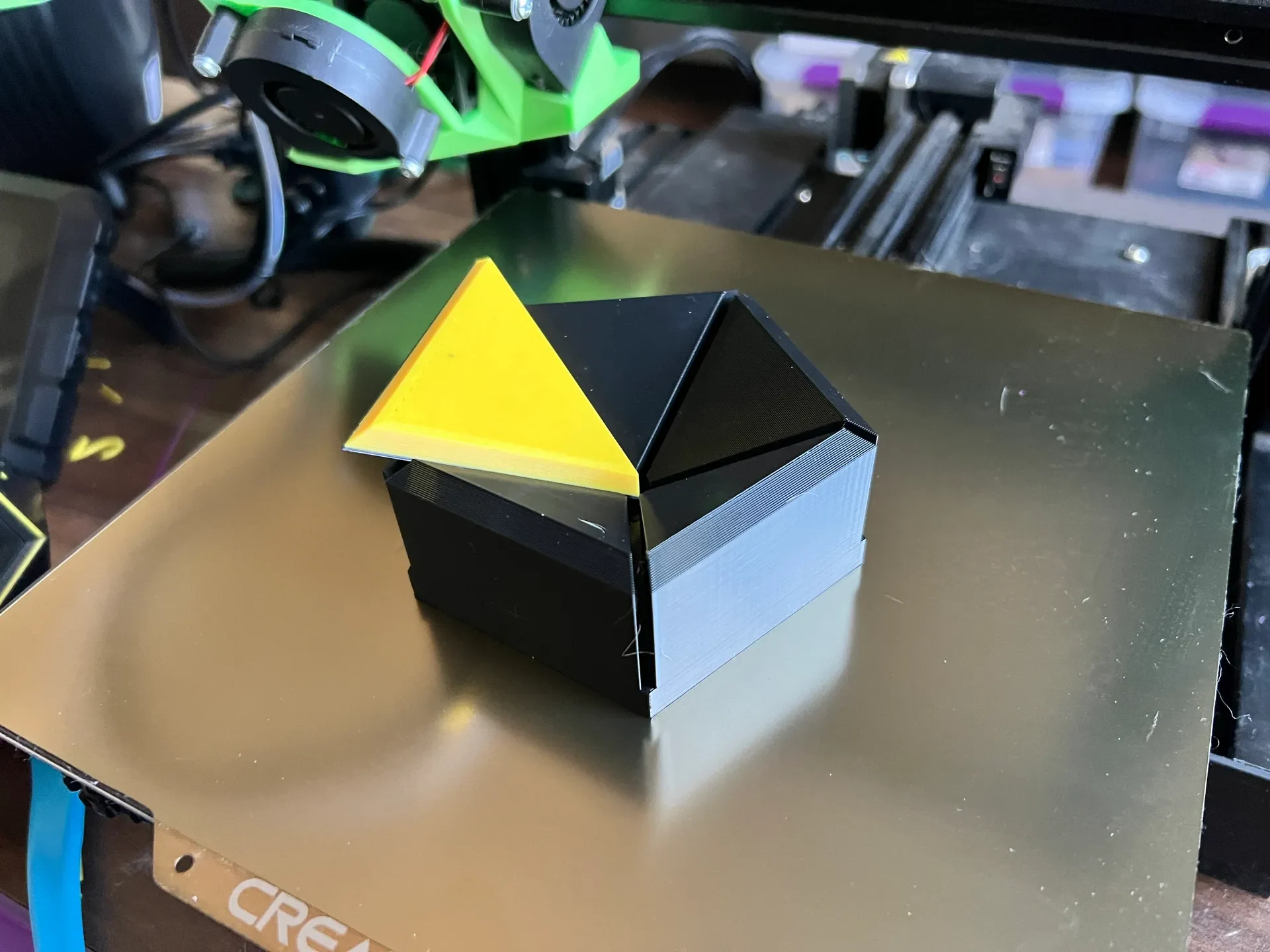

Правильная ориентация всех граней во время склеивания достигается путем распечатки приспособления для удержания граней. Вы начинаете с того, что помещаете 5 граней вниз в приспособление, затем с помощью гелевого суперклея добавляете треугольное кольцо клея на каждую грань. Аккуратно поместите крышку сверху и аккуратно прижмите углы граней, пока они не выровняются. Дайте крышке постоять некоторое время, примерно час. Не сжимайте углы слишком сильно, у вас должна быть возможность подтолкнуть их, чтобы они располаг��лись равномерно. Также аккуратно надавите на крышку. Все должно встать на свои места.

Затем проделайте то же самое с основой, глядя 5 гранями на дно емкости. После того, как 5 граней на дне контейнера высохнут, добавляйте грани, по 2, помещая 2 грани в приспособление, добавляя клей на заднюю часть контейнера, а затем аккуратно помещая контейнер так, чтобы уже приклеенные 3 грани совпадали с 2 новыми гранями, которые нужно добавить. Дайте ему высохнуть в течение часа, затем продолжайте обходить остальную часть контейнера.

Вы должны убедиться, что грани не выходят за края крышки или контейнера. Необходимость располагаться на одном уровне или немного ниже, чтобы они не мешали сближению при
