Контейнер подстаканник автомобильный (параметрический ска...

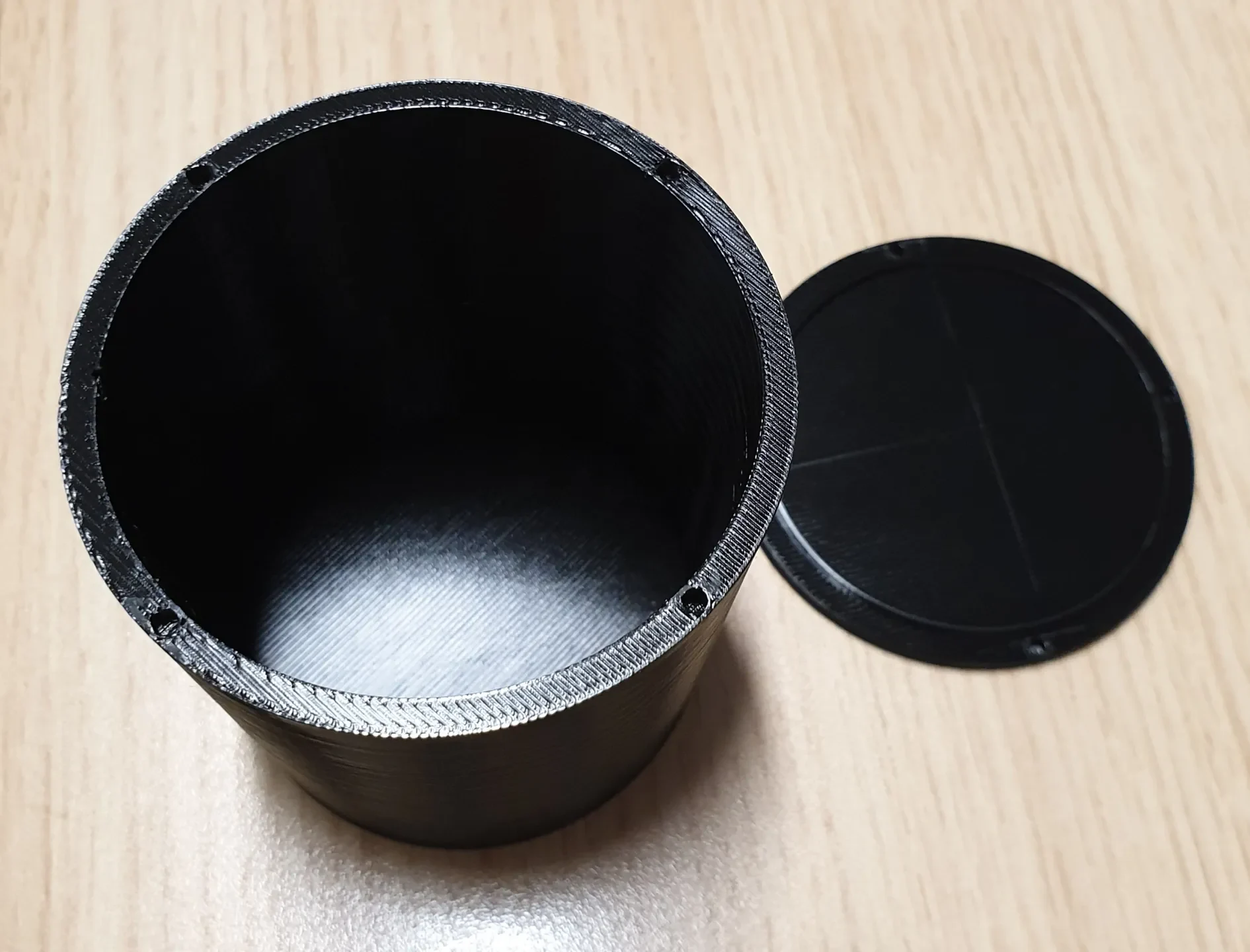

Поскольку в комплектации Skoda Fabia нет небольшого закрытого отделения, в котором можно было бы хранить, например, деньги за паркомат, я решил быстро смоделировать контейнер с крышкой, удерживаемой магнитами, который помещается в пространство подстаканника автомобиля.

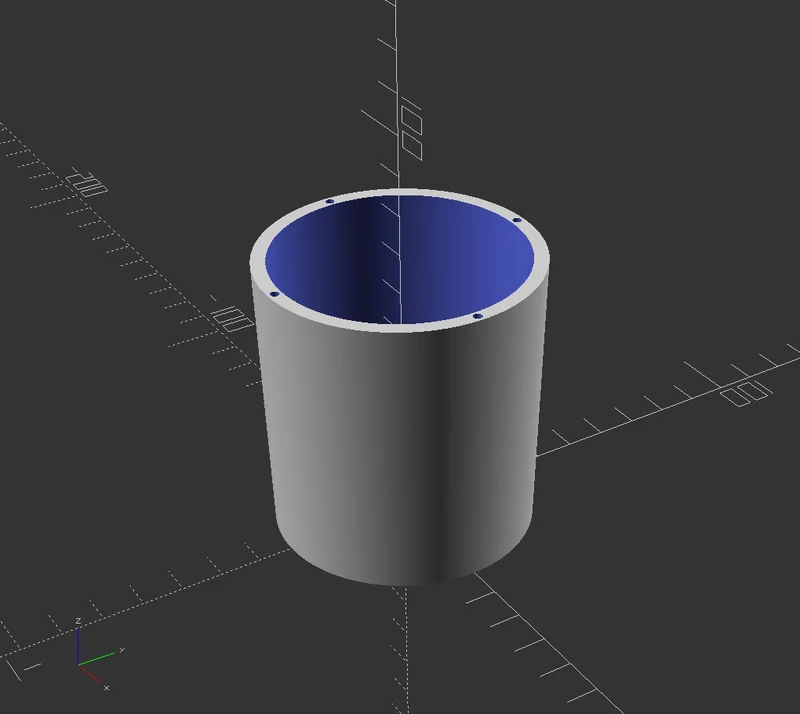

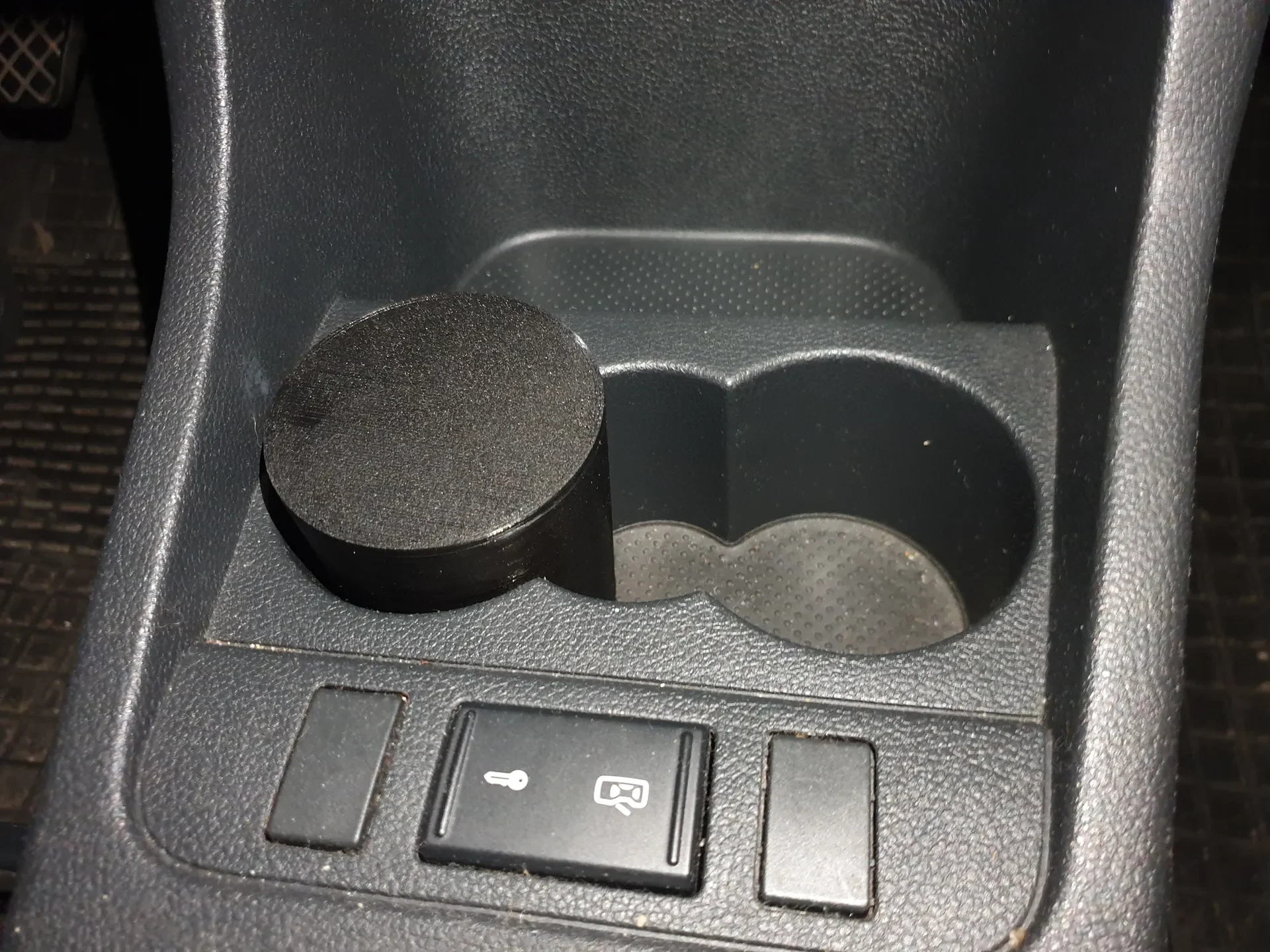

Диаметр прикрепленного файла .stl 63мм (внизу) 68мм (вверху), как он вписывается на картинке.

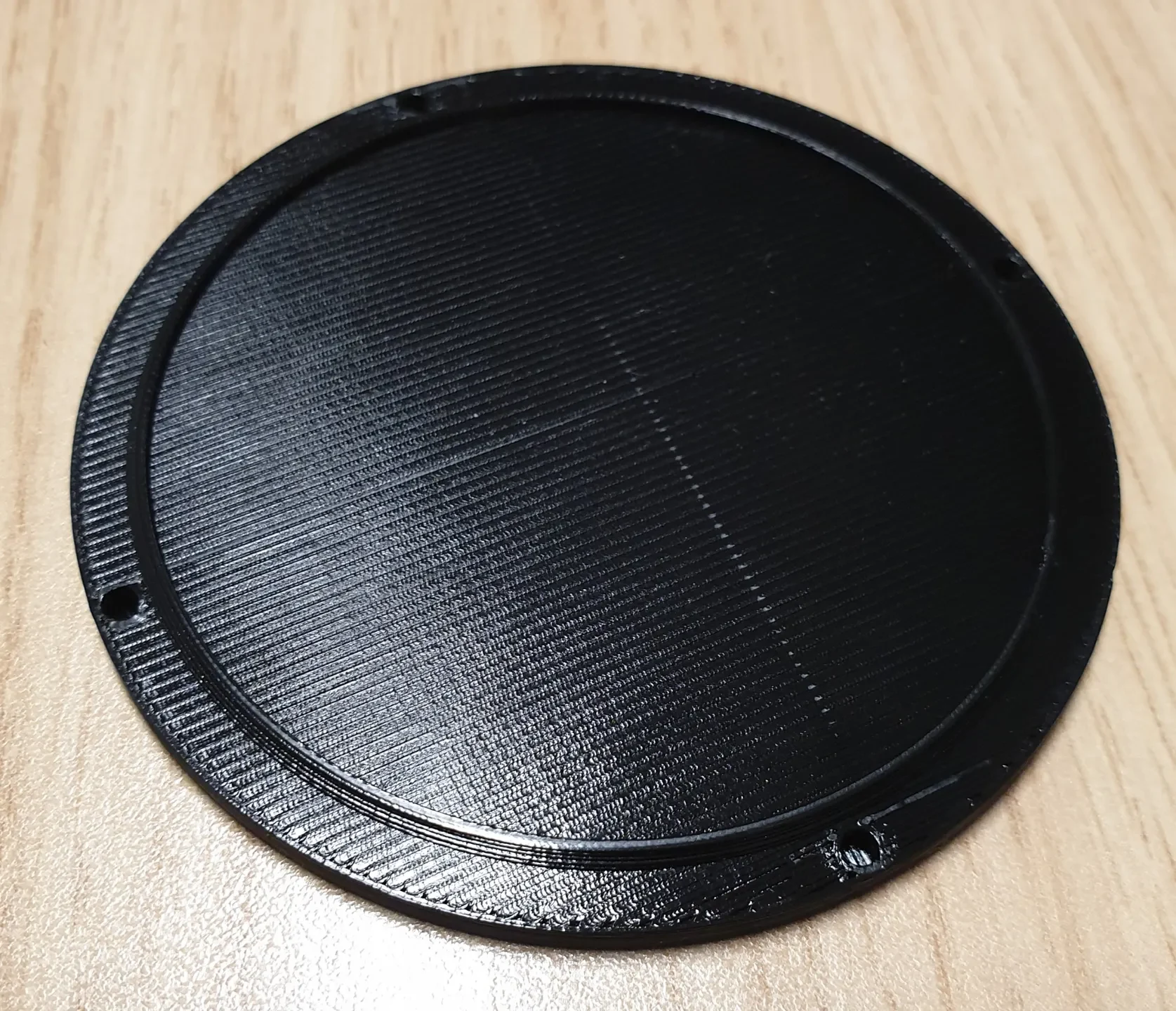

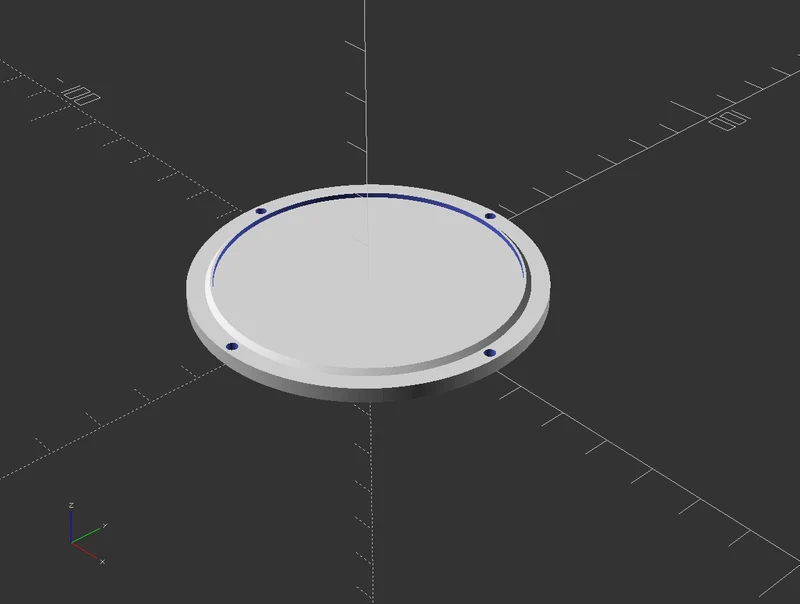

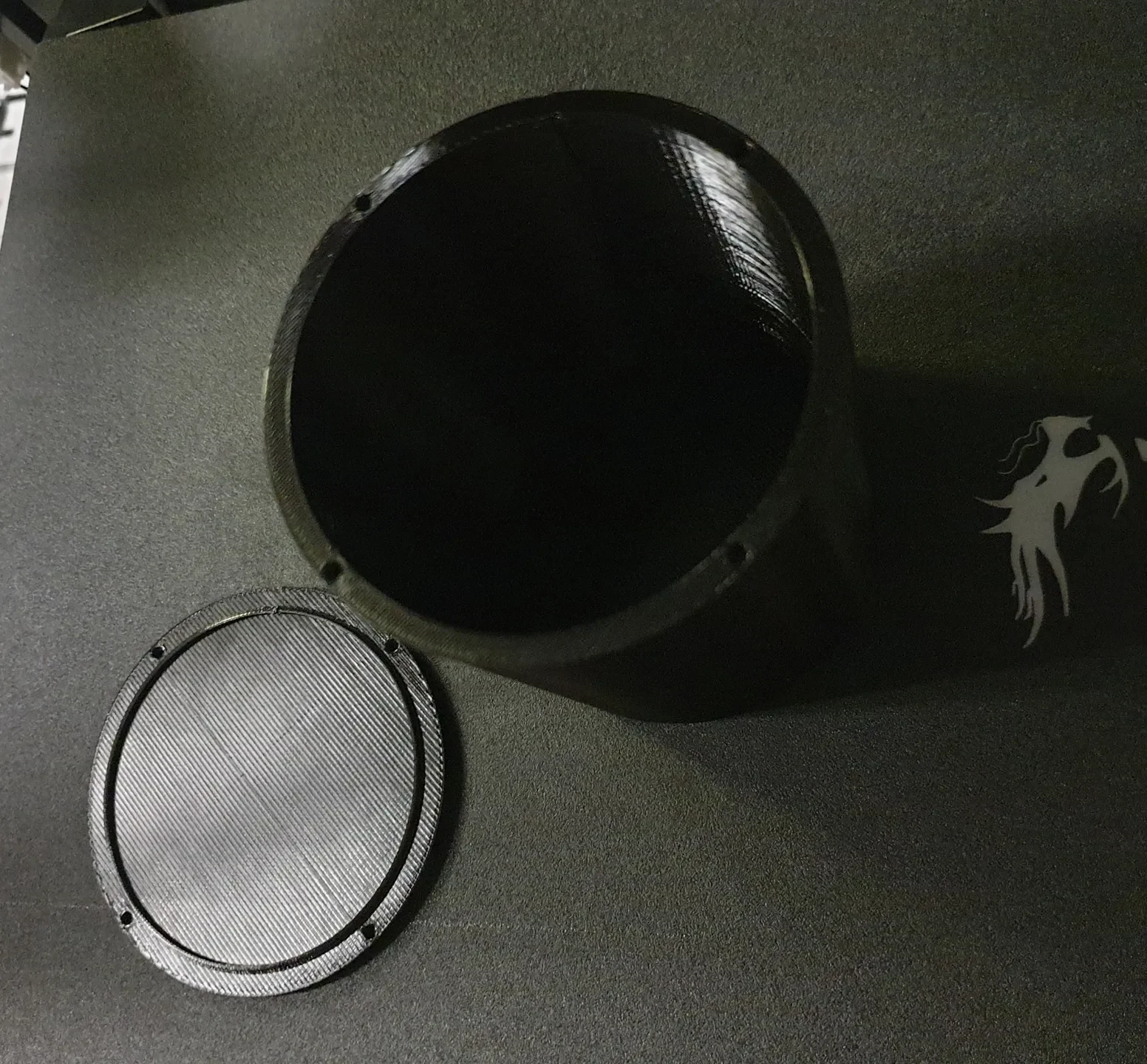

На обеих частях есть вырезы, предназначенные для установки четырех магнитов 2х2, чтобы скрепить их вместе, хотя я думаю, вы также можете попробовать использовать какие-нибудь колышки, чтобы скрепить их вместе.

Честно говоря, вы можете даже не беспокоиться ни о чем из этих вещей (верхняя крышка имеет небольшой ободок, который должен предотвращать соскальзывание), но не удивляйтесь, если верхняя часть оторвется, когда вы наткнетесь на кочку или яму на дороге ;)

Если есть возможность, я искренне рекомендую использовать магниты :)

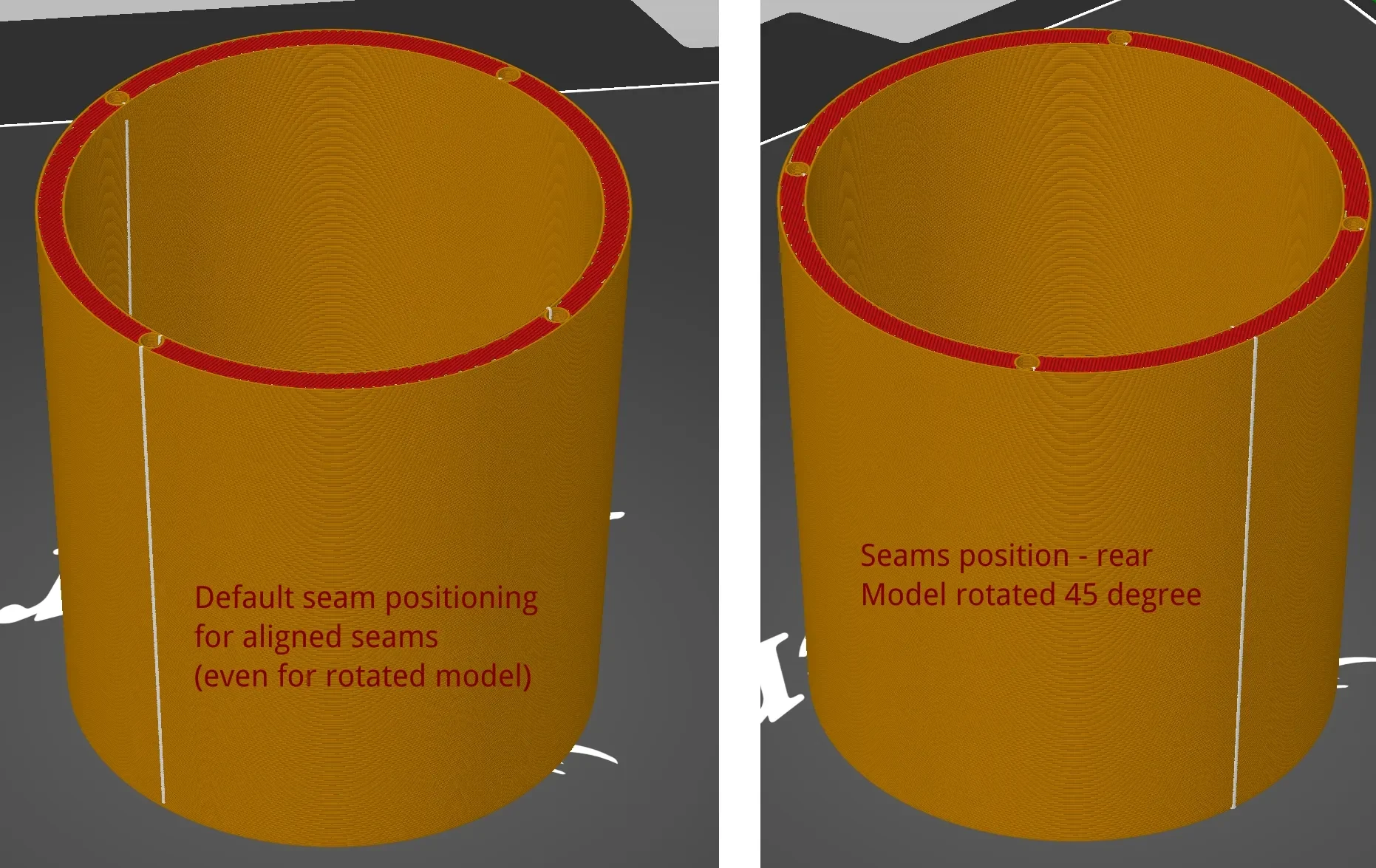

— Маленький совет при нарезке модели. Убедитесь, что вы расположили швы так, чтобы они не мешали отверстиям для магнитов (простое решение — установить положение шва назад и упорядочить швы, повернув модель). В худшем случае, если вы этого не сделаете или не сможете сделать, у вас могут получиться небольшие зазоры в месте пересечения шва с отверстием для магнита.

Я также включил несколько параметризованных SCAD-файлов, если вы хотите немного повозиться с ними или масштабировать их для своих нужд (количество отверстий магнита, размер отверс��ия магнита, высота, диаметр и т. д.) :)
