Контейнер для растений с самополивом...
Размеры:
Низ: 140 мм
Верх: 185 мм
Высота: 200 мм
Диаметр зажима насоса: 27,3 мм.
Требуется:
Микроконтроллер для датчика влажности/насоса 5 В. Я использовал ESP8266 с EspHome.
Трубка диаметром 6 мм, я использовал аквариумную трубку для подачи воздуха.
Насос 5 В. Обратите внимание, что насос 6 мм не подходит, поэтому изготовили для него адаптер. Это был насос, который у меня валялся
Емкостный датчик влажности
Мосфет N-канальный для управления насосом с резистором 10к
диод Шоттки в качестве обратноходового диода для накачки
2 термовставки для крепления насоса
Винты 6x3 мм для насоса и крышки.
Силиконовый герметик для герметизации блока электроники внутри контейнера и адаптера насоса.
Т-образный соединитель для шланга диаметром 6 мм.
В Интернете достаточно ресурсов, чтобы построить простую схему управления двигателем и использования датчика влажности. Инструкции здесь не представлены.
Сборка

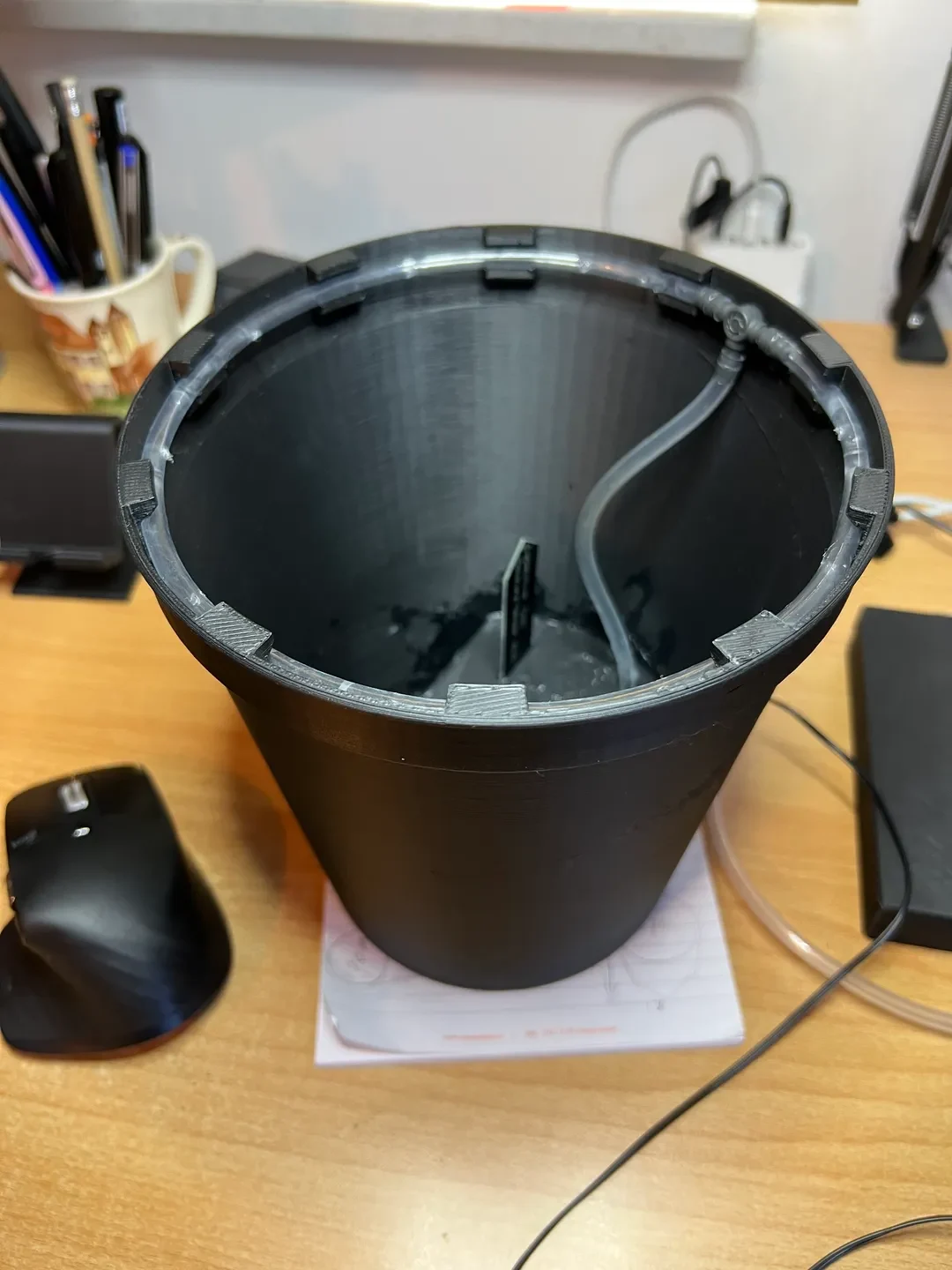

Трубки вставляются в пазы в верхней части контейнера. Отмерьте правильную длину, вдавив трубку, и отрежьте ее до нужной длины. Таким образом, Т-образный соединитель подходит между ними.
Я использовал маркер, чтобы отметить трубку в центре между прорезями, направленную немного вниз.
Снимите трубку. Я использовал паяльник, чтобы проделать отверстия в местах маркировки на трубке. Возм��жно, есть и другие способы, но при этом образуются чистые отверстия, через которые может проходить вода.
Проденьте новый кусок трубки через верхнюю часть, чтобы определить правильную длину для подсоединения трубки к насосу и Т-образному соединителю.

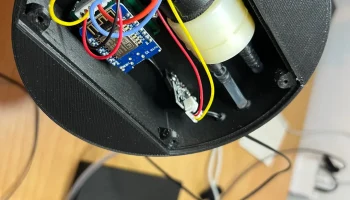

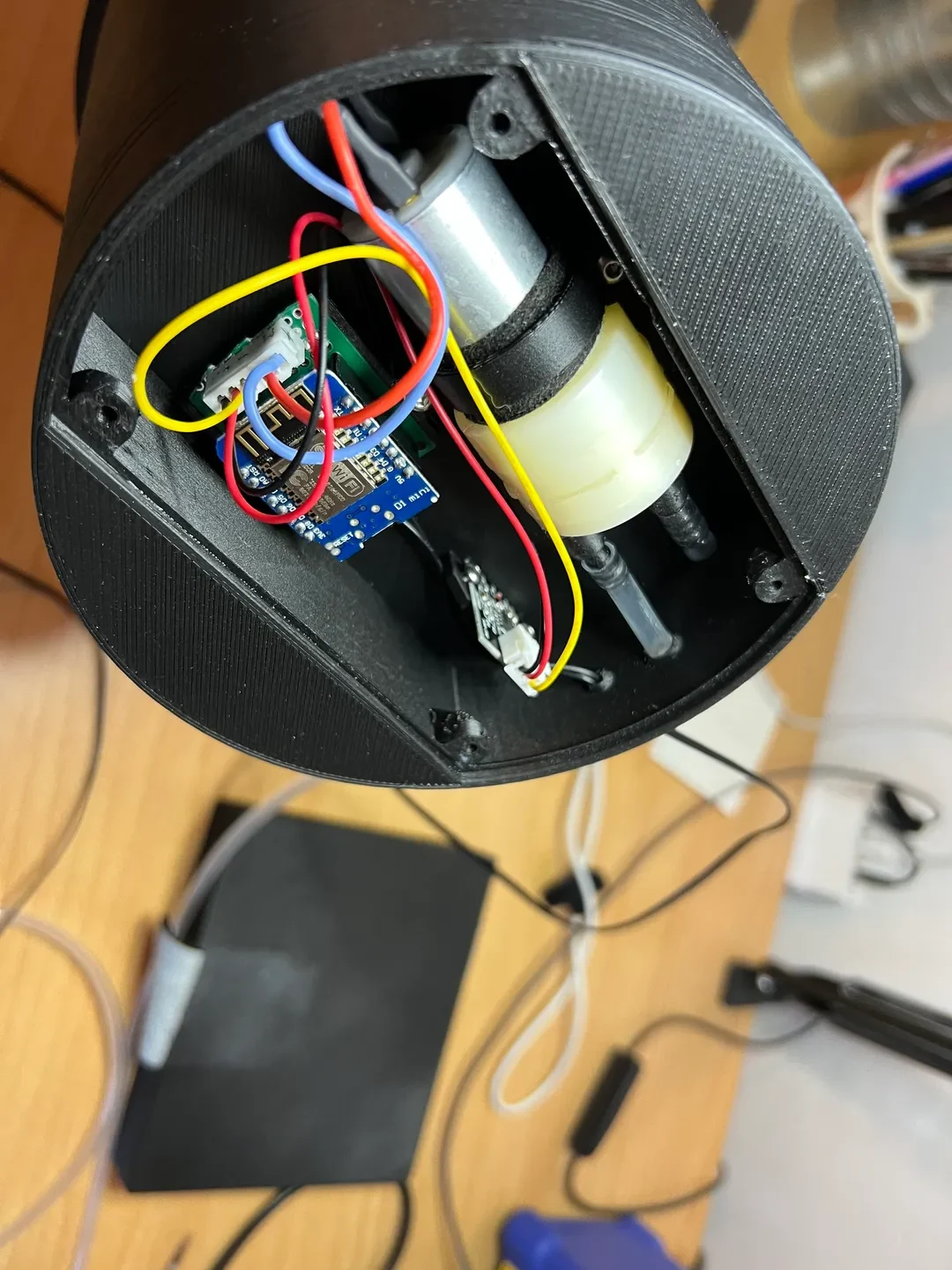

Я использовал моментальный клей, чтобы приклеить коробку с электроникой к контейнеру.

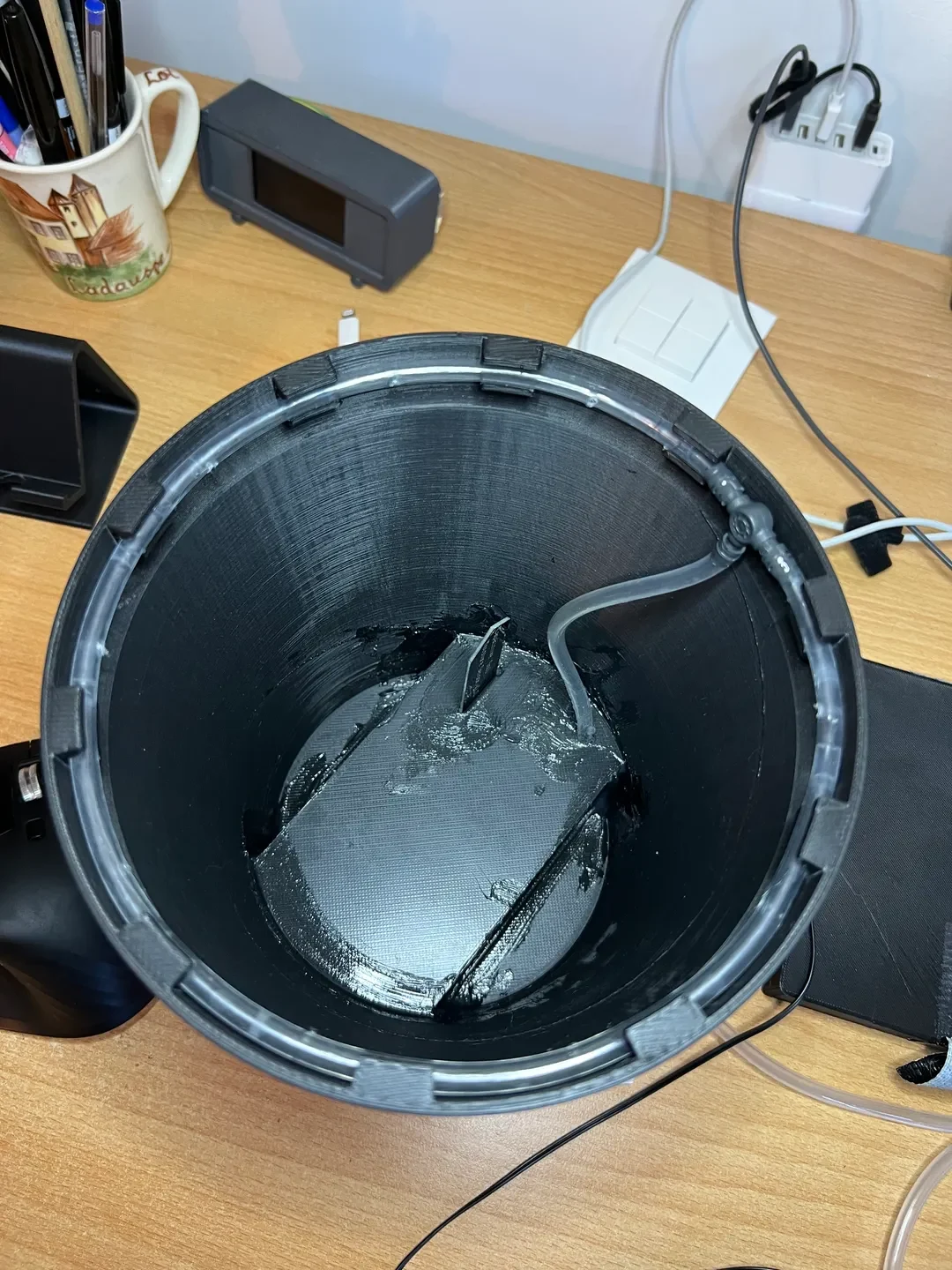

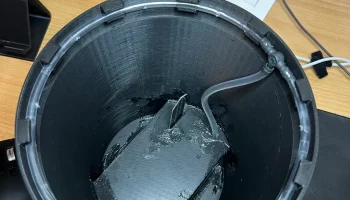

Используйте силиконовый герметик, чтобы загерметизировать коробку с электроникой так, чтобы нижняя часть кастрюли была так, чтобы емкостный датчик выступал сверху, а трубки торчали сверху. Я также использовал герметик для запрессовки переходника трубы в насос.
