Лупа с цифровым циферблатом для безопасных манипуляций.....

ЭТО МОЖЕТ УСТАРЕТЬ! Последняя версия всегда доступна по адресу https://github.com/LockManipulator/Locksport/tree/main/Safe%20manipulation/Digital%20Dial%20Magnifier.

Это кодировщик, который находится на циферблате безопасного замка и облегчает манипуляции. Он может считывать показания до 0,088 градуса (1/40 приращения). Printables не позволит мне загружать файлы для веб-сервера, поэтому вам придется получить их со страницы github выше.

Особенности:

1. Точные показания шкалы.
2. Настраиваемые цвета и стили.
3. Сохраняемый график точек контакта.
4. Может работать от аккумулятора емкостью 1000 мАч (не менее нескольких часов) или от USB-C.
5. Прошёл зарядку.
6. Компактный.
7. Дешево (10-20 долларов в зависимости ��т того, где вы покупаете).

Делать

1. Улучшенный графический интерфейс.

Использование:

1. Наклейте небольшой кусочек двусторонней ленты в то место, где лупа соприкасается с циферблатом.
2. Наденьте магнитное основание на переднюю часть сейфа.
3. Наденьте основной корпус на стержень и убедитесь, что он расположен по центру шкалы и выровнен, прежде чем ��рикреплять его.
4. Энкодер автоматически посчитает, что он установлен на 0, поэтому перед включением поверните шкалу в положение 0.
5. Вы можете затянуть винты на стержне, но я считаю, что лучше оставить его свободным, чтобы можно было немного покачиваться, так как вы не сможете получить лупу идеально. Это небольшое покачивание не повлияет на ваши показания.

Лупу можно использовать как ��сть или подключить ее к Wi-Fi для расширения возможностей. Просто подключитесь к Wi-Fi «DDM» с паролем «лупа» и перейдите по адресу 192.168.0.1 в веб-браузере.

Спецификация:

Ссылки ниже представляют собой именно те товары, которые я купил. Скорее всего, будет дешевле, если вы найдете объявление о меньшем количестве.

1 из каждого файла печати

1x Esp32s3 мини: https://a.co/d/dx1Epni

1 круглый TFT-экран диагональю 1,28 дюйма: https://a.co/d/e5kYErv

1 аккумулятор (1000 мАч, макс. 36x31x11 мм): https://a.co/d/a7W6ZNP

1 плата зарядки/разрядки USB-C: https://a.co/d/149T6ac

1 переключатель включения/выключения (18 x 12 x 6,25 мм): https://a.co/d/1Zt4meo

1 магнитный энкодер AS5600 (с магнитом с диаметральной поляризацией): https://a.co/d/66bdv7Q

1 стержневой магнит (60x13,5x5 мм, но стандартный 60x10x5 тоже подойдет): https://a.co/d/07pE4ml

1 стержень размером 6,35x100 мм (или распечатайте): https://a.co/d/d7H9jlQ

2 термовставки м3 (размер соответствует отверстию диаметром 5,2 мм): https://a.co/d/cIcD6mn

6 болтов м3 (2 x >= 15 мм, 4 x 6-10 мм): https://a.co/d/1uQwlYJ

Провода: вам, вероятно, понадобятся красный, черный и как минимум еще 4 цвета. Я не рекомендую ничего толще 22 калибра из-за места.

Проводка:

Пожалуйста, проверьте переключатель включения/выключения, чтобы убедиться, что он выключен, прежде чем подключать его. У меня выключается при нажатии кнопки и включается при отпускании кнопки.

Зарядная плата:

Контактные площадки "±" аккумулятора к проводам "±" аккумулятора.

Подсоедините контактную площадку "+" к одному из контактов переключателя включения/выключения.

Выход "-" на контакт заземления esp32.

Переключатель включения/выключения:

Один контакт к контакту "+" аккумулятора, а другой к контакту esp32 5 В.

Кодировщик:

VCC к контакту esp 3v

ВЫХОД на esp контакт 5

GND к особенному заземлению

DIR до земли

SDA к контакту 8 esp

SCL к контакту 9 esp

Экран:

VCC: контакт Esp32 5 В

GND: контакт заземления Esp32

SCL: к esp контакту 2

SDA: к esp контакту 3

DC: к esp контакту 10

CS: к esp контакту 11

RST: к esp контакту 12

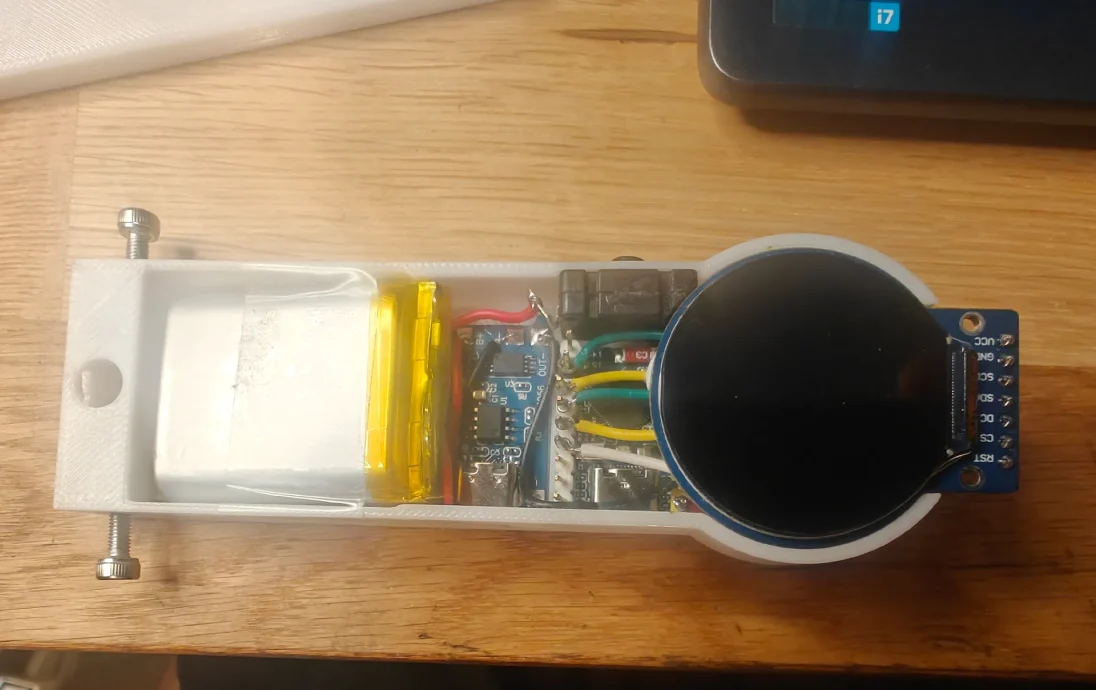

Руководство по сборке:

1. Вставьте две нагревательные вставки м3 в крышку захвата.
2. Вставьте держатель магнита в корпус, а затем вставьте магнит (из-за магнита его трудно вставлять и вынимать).
3. Припаяйте провода к плате AS5600 (провода выходят сзади!) и прикрутите ее к корпусу (стороной чипа вниз, стороной проводов вверх) с помощью 4 болтов диаметром 6 мм. Разные бренды, даже имеющие одинаковую эстетику, имеют немного разные размеры, поэтому вам придется слегка подпилить сторону печатной платы, чтобы она подошла.
4. Припаяйте разъемы к esp32 лицевой стороной вверх. Закрепите нижнюю часть заподлицо и закрепите разъемы рядом с энкодером, чтобы они не выступали за болты, удерживающие энкодер.
5. Припаиваем провода к экрану и вставляем в корпус. Задняя часть должна опираться на 4 болта, удерживающих энкодер. Вам придется срезать угол кнопки, так как он мешает.
