18650 контейнер для крепления на "горячем башмаке"...

Я сделал это для установки ячейки 18650 на верхнюю часть камеры для питания триггеров, управляемых Arduino. Я использую разветвитель «горячий башмак» для крепления как моих проектов Arduino, так и этой батареи.

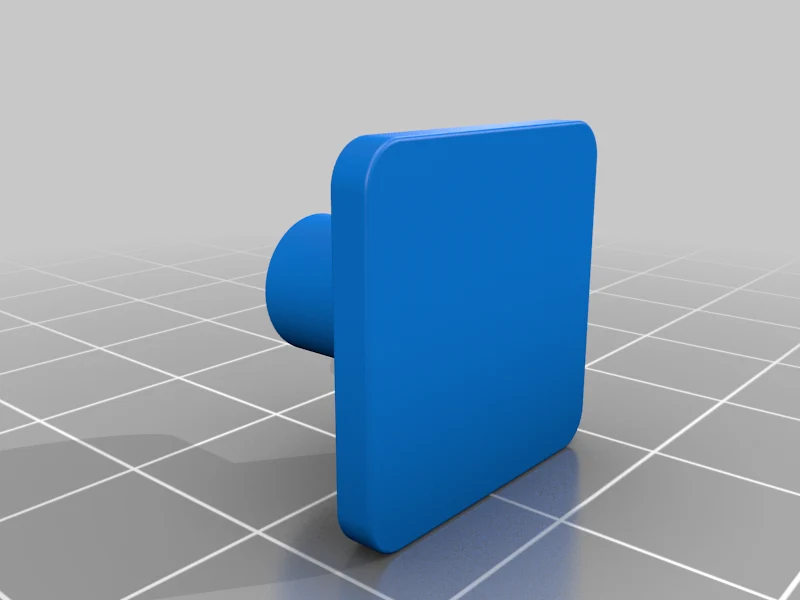

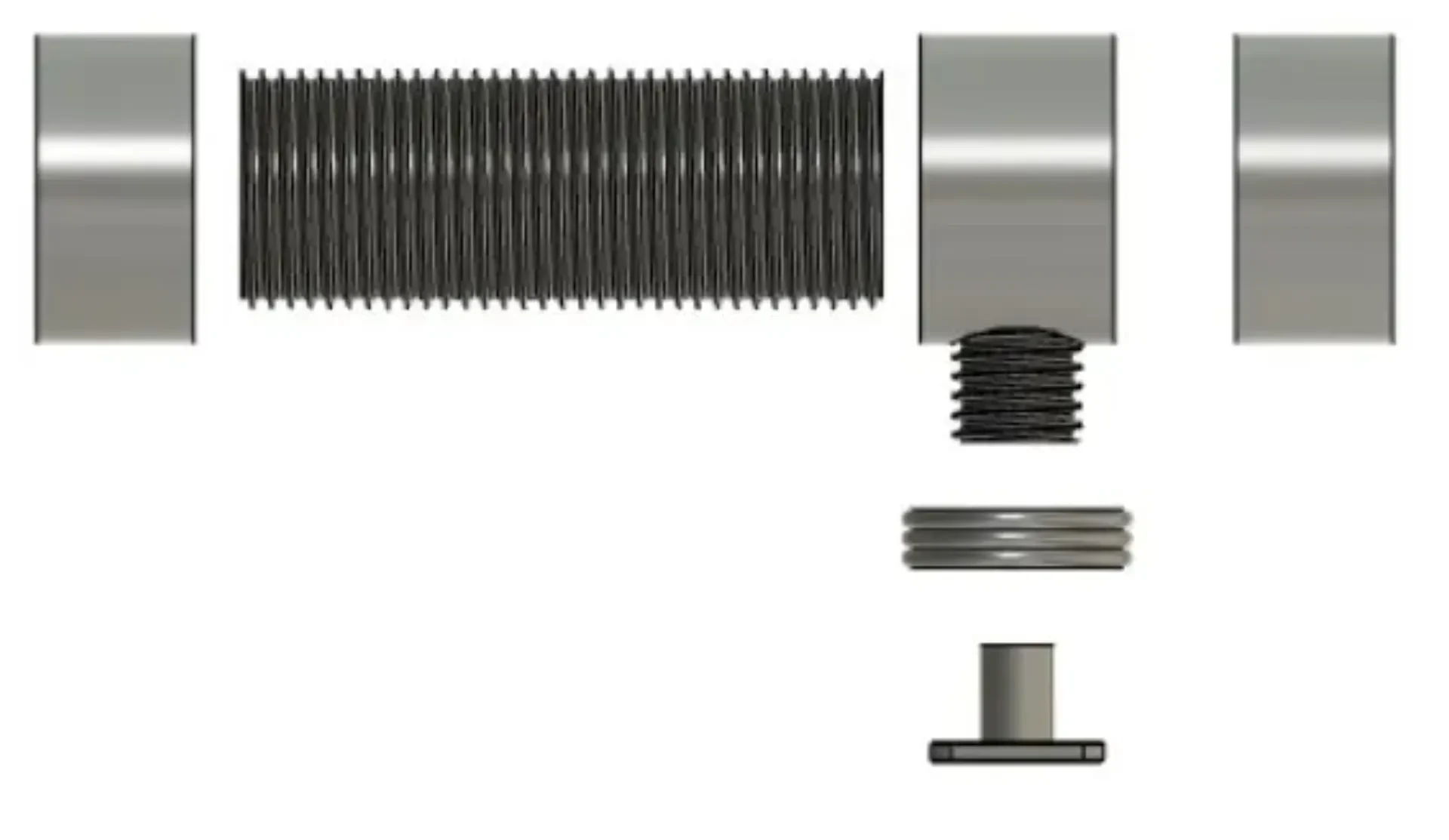

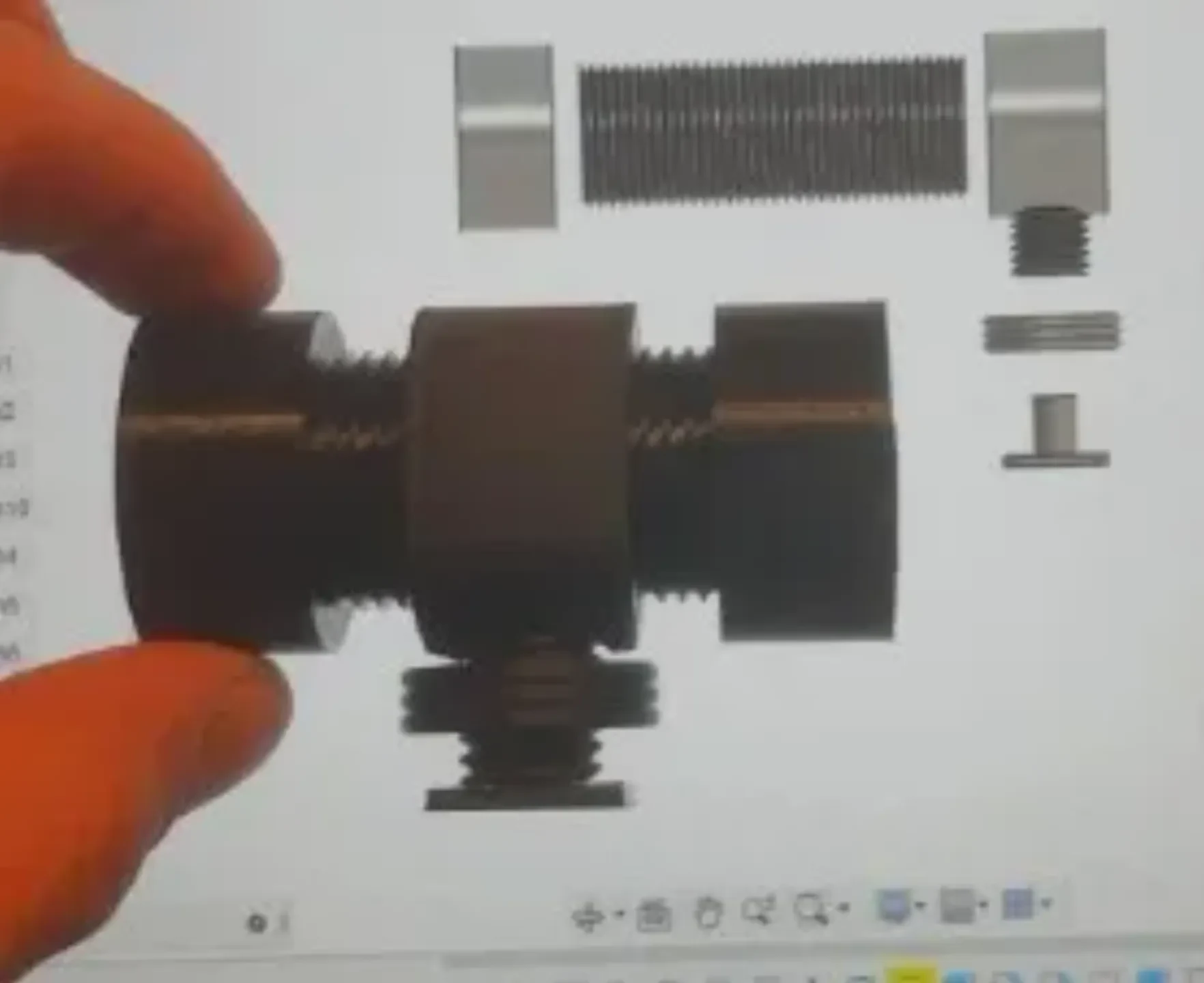

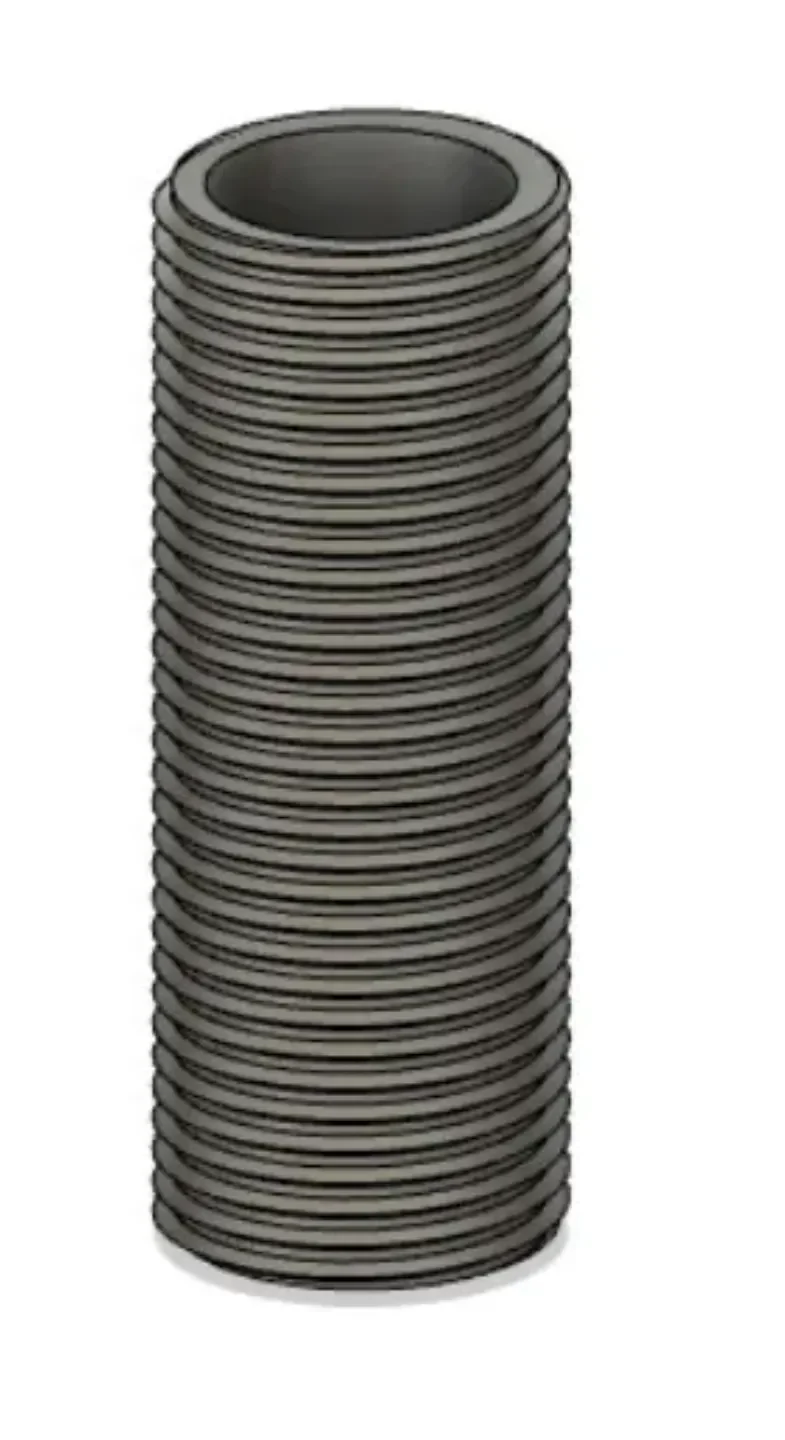

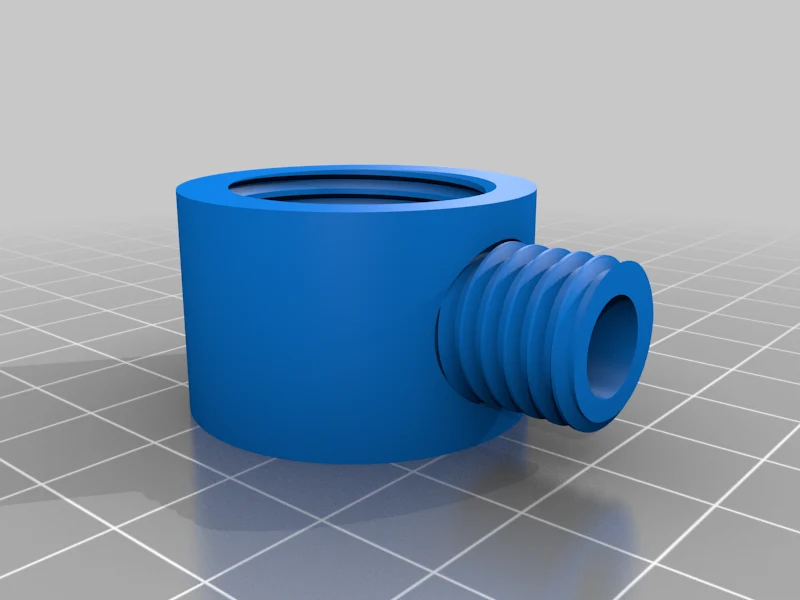

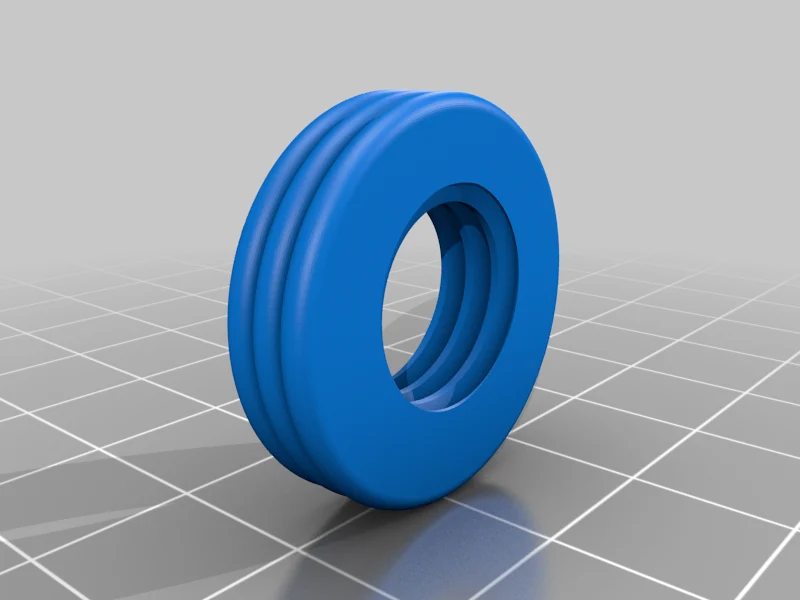

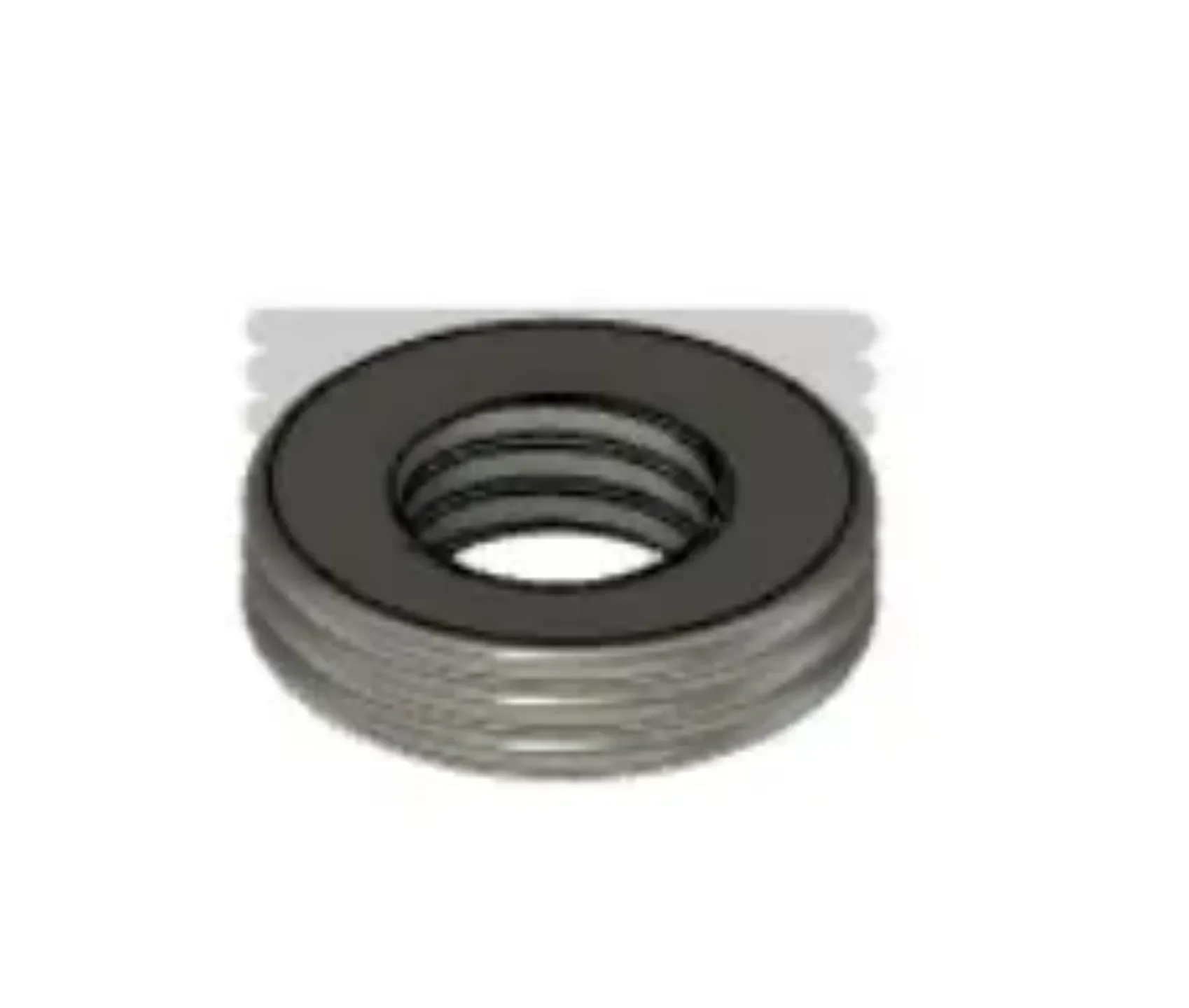

Сборка проста! Просто скрутите их вместе, как показано на сборке.jpeg, только используйте немного суперклея, чтобы надежно зафиксировать ножку в средней части. (Не забудьте закрутить гайку перед использованием суперклея, иначе придется перепечаты��ать некоторые детали ;))

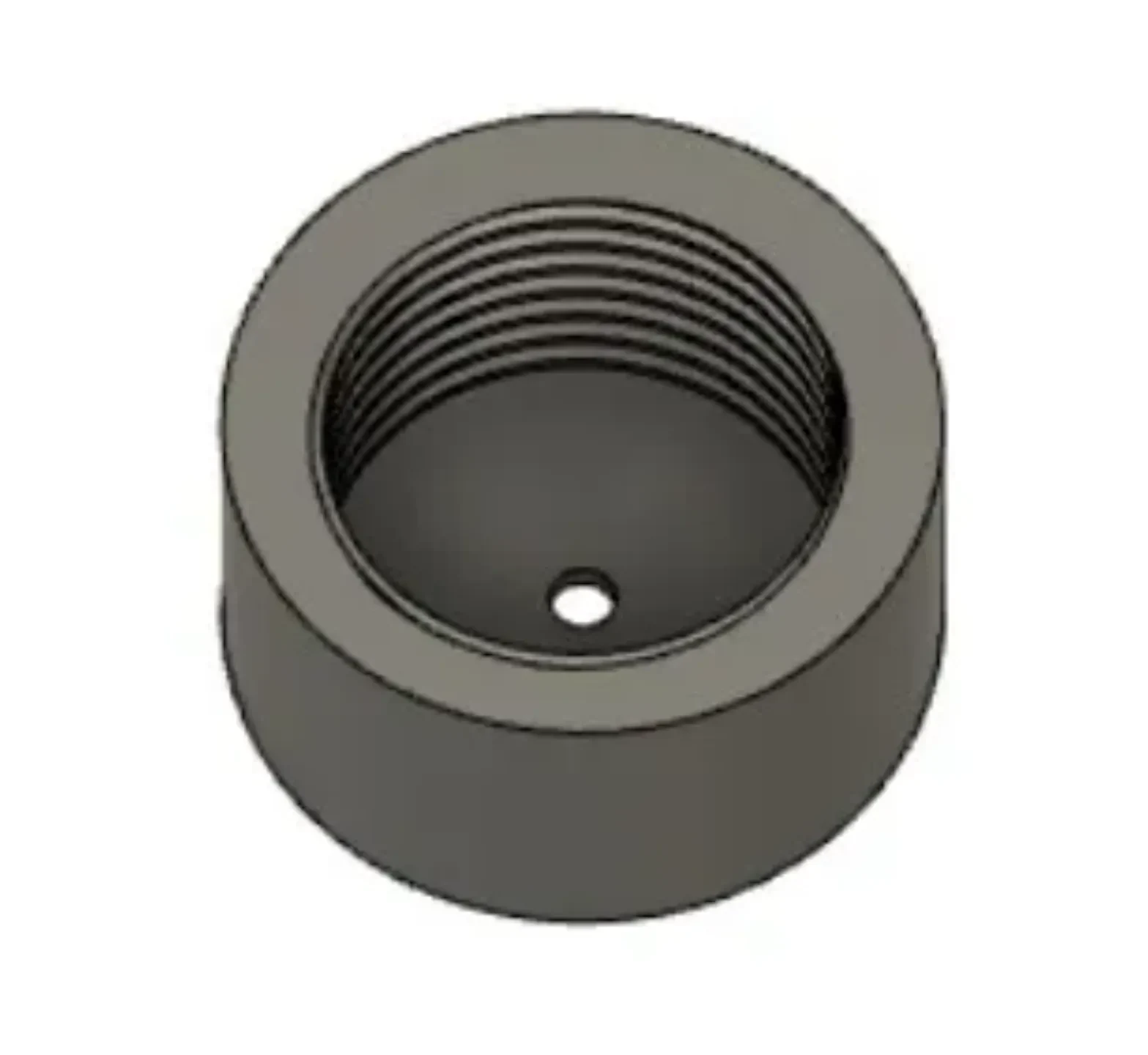

Я снял пластиковую защиту с одного кусочка двух соединительных проводов и пропустил эти концы через отверстия в торцевой заглушке. контакт осуществляется путем помещения элемента аккумулятора между торцевыми крышками, при этом провода касаются клемм аккумулятора.

Распечатайте все один раз, кроме заглушки, которую вам нужно распечатать дважды, чтобы сделать один из этих держателей.

Настройки печати

Бренд принтера:

Моноцена

Принтер:

Выберите Мини

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20

Нить: Monoprice все, что хотите, я использовал PLA.

Категория: Камера
