Philips HR1372 новая крышка для большого контейнера (HR39...

Поскольку Philips в некотором роде разрабатывает оригинальные крышки, они очень быстро ломаются и не подлежат ремонту, и мне пришлось либо покупать новую за 750 крон (половина цены всего смесителя на тот момент), либо спроектировать свою собственную...

Я решил пойти по второму варианту и попытался спроектировать похожую вещь, немного упрощенную, чтобы ее можно было сделать дома.

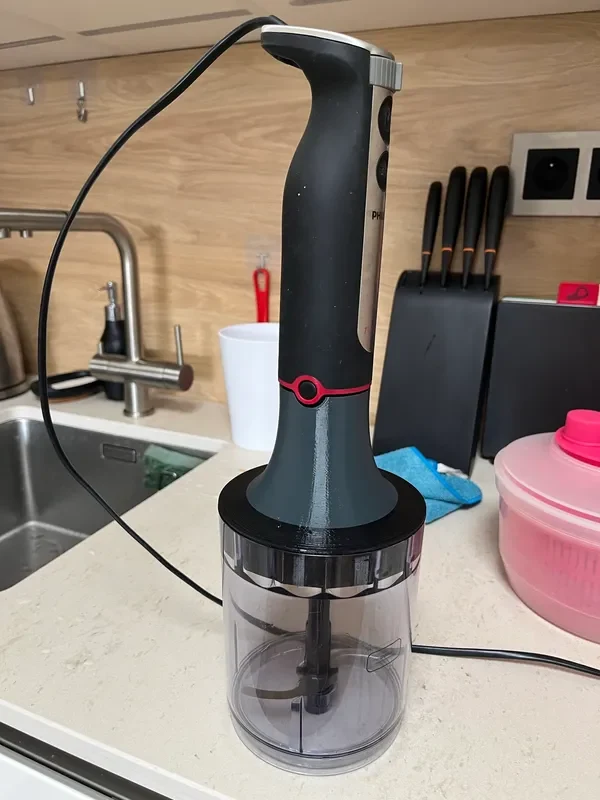

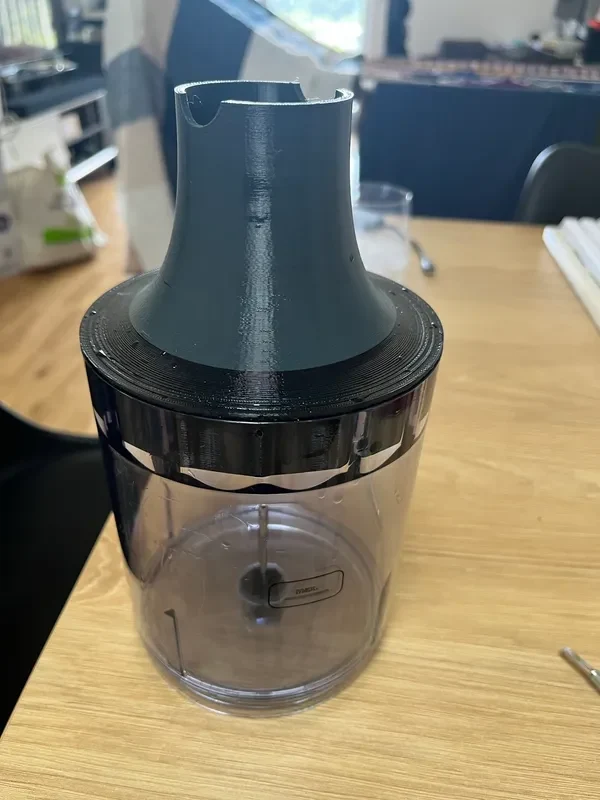

Крышка подходит так же, как и оригинал, миксер также хорошо держится, и после нескольких разрушенных деталей, я думаю, мне удалось отрегулировать дизайн та��, чтобы его можно было использовать :) Пока что он правильно протестирован на более низких скоростях (1 и 2), и я уверен, что он будет работать в течение более длительного периода времени. Я тестировал на короткое время еще и на 4 скорости и все равно держалось...

Предыдущая конструкция была повреждена на скорости 5, я внес некоторые изменения, чтобы предотвратить это, но пока не осмелился ее протестировать, так как сейчас слышу слишком много жалоб по поводу «нета темы микшера»… :D

Распечатать инструкции

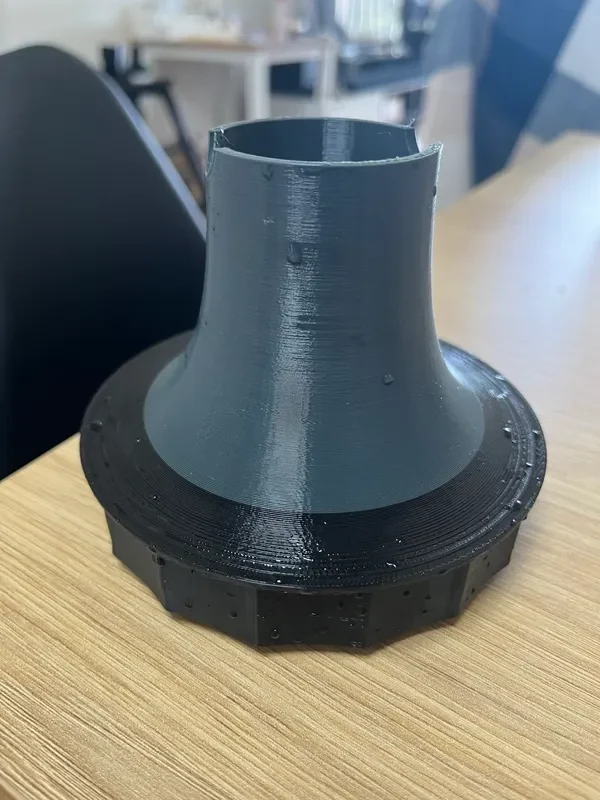

Крышка

Пробовал печатать из PETG с плотными опорами от опорной пластины, заполнением 50%, высотой слоя 0,2 качества — работает нормально. Я думаю, что 30% наполнения тоже будет достаточно, но пока не рискнул пробовать, так как печать крышки занимает много времени.

Муфта

Муфта находится под большой на��рузкой и ее необходимо печатать со 100% заполнением, иначе при смешивании она развалится. В качестве материала я использовал ПЭТГ, высота качественного слоя 0,2, плотные опоры.

Его нельзя распечатать вертикально, так как он просто защелкнется при переходе между слоями. Его также нельзя печатать горизонтально, так как отпечаток будет деформирован (вы не только не сможете вместить в него детали, но также это может привести к нецентрическому вращению и возможному повреждению). Лучший способ, который я нашел на данный момент, — это распечатать его под углом 35 градусов, при этом более толстый радиус касается кровати, а более тонкий — на опорах.

Сборка

Вам понадобится:

[Купить] Подшипник 608ZZ — Или любой другой закрытый подшипник (вам захочется его помыть и не допустить попадания масла в пищу… :P) с размерами:
Внутренний диа��етр: 8 мм
Внешний диаметр: 22 мм
Толщина: 7 мм (можно чуть больше, там есть место)

[Оригинальный контейнер] Металлический стержень
[Оригинальный контейнер] Пластиковый «чашка» для хранения (легко разбирается, просто потянув за него...)

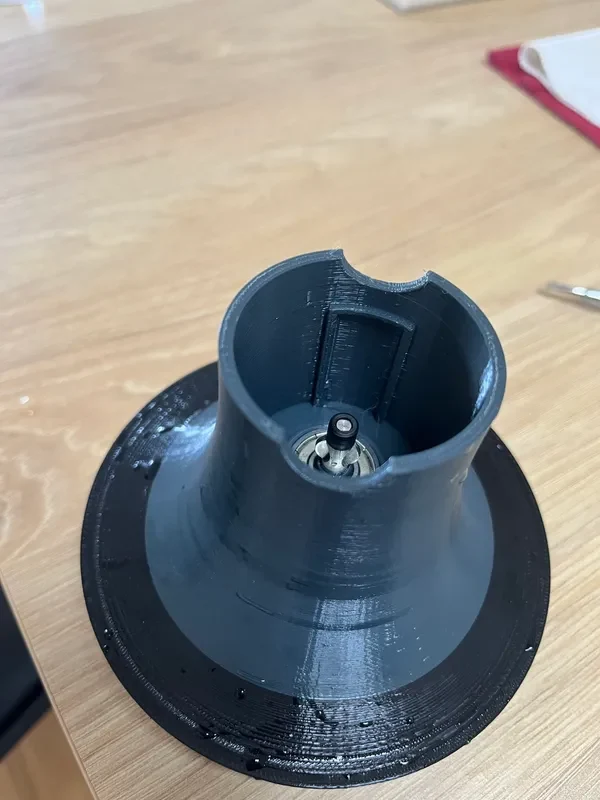

Начнем со сборки муфты. Наденьте подшипник поверх муфты и только после этого вставьте внутрь стержень (в другом ��орядке сборка невозможна). Имейте в виду, что этот стержень поначалу будет идти легко, но со временем вам придется приложить много усилий, так как он рассчитан на плотную посадку — мне помогло положить толстую часть муфты на стол, а затем взять плоскогубцы, положить их поверх стержня и нажать на него (до 9 мм вниз) весом всего моего тела.

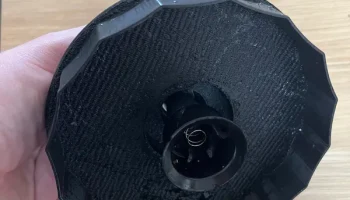

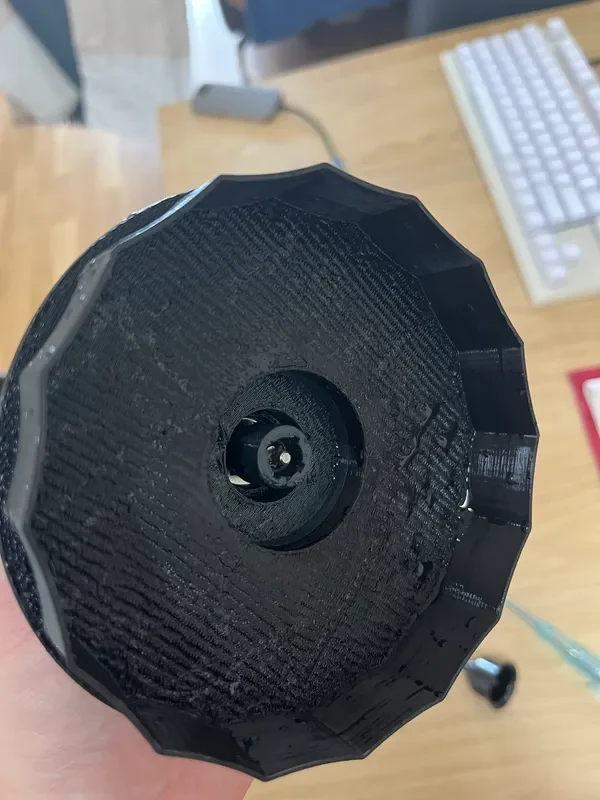

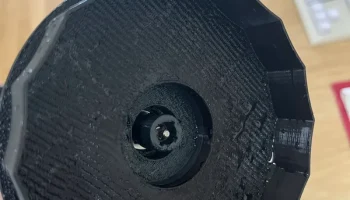

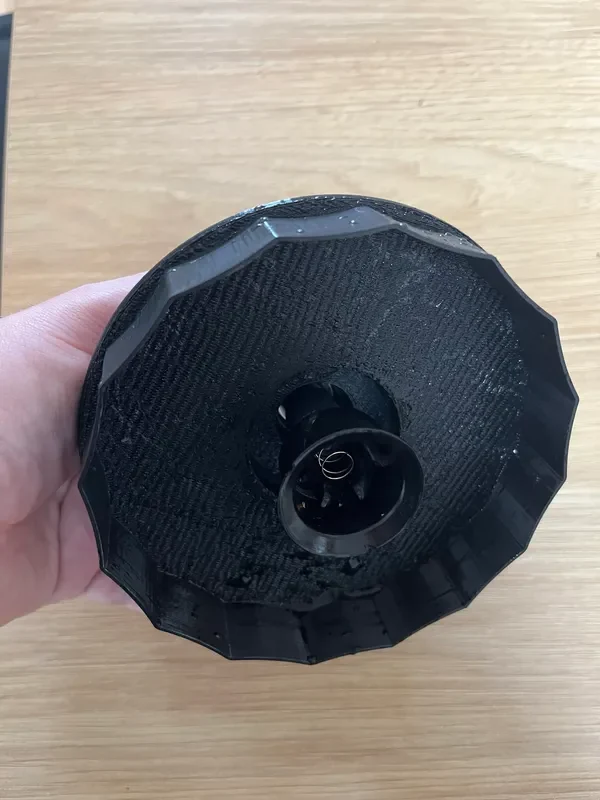

После этого вставьте собранную муфту в крышку сверху, вставьте ее в подготовленную прорезь для подшипника и наконец прикрепите пластиковый «чашка» для у��ержания ножей.

Вот и все :)
