Кухонный контейнер для хранения с кнопочной запирающейся ...

Если вам нравится моя работа и вам нравятся мои модели, пожалуйста, оставьте мне чаевые/пожертвование. Это поможет мне продолжать создавать для вас потрясающие модели бесплатно.

https://paypal.me/muddymaker

Вам понадобится;

3 — Винт с головкой под торцевой ключ M3x25 мм (SHCS) для крепления контейнера.

3 — Винт с головкой под торцевой ключ M3x10 мм (SHCS) для крепления ручки к крышке.

3 — винтовые пружины сжатия 0,5 x 5 x 25 мм для защелок.

3 — установочные штифты из нержавеющей стали размером 2x25 мм для крепления защелок к крышке.

3 — установочные штифты из нержавеющей стали размером 2x14 мм для крепления толкателей к защелкам.

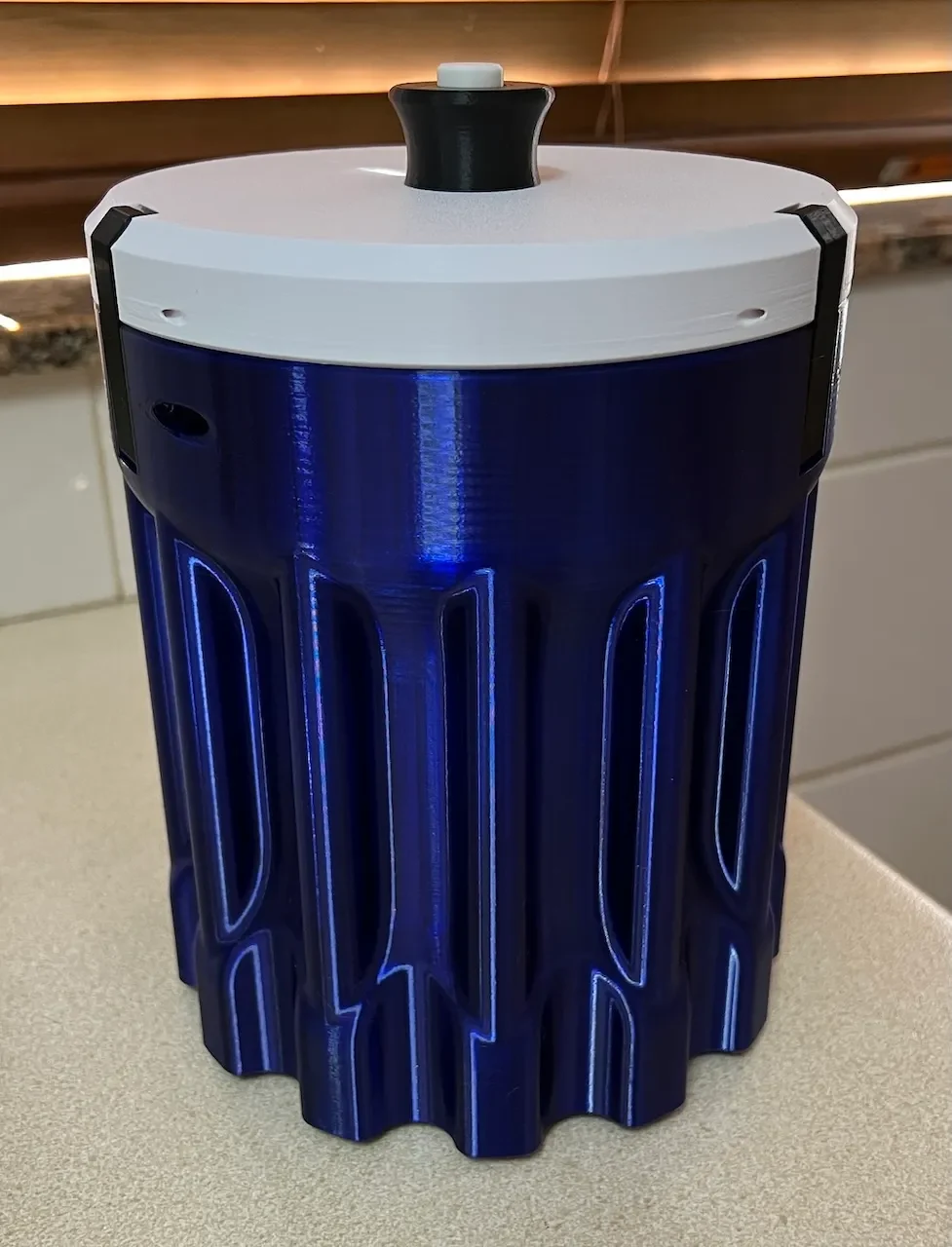

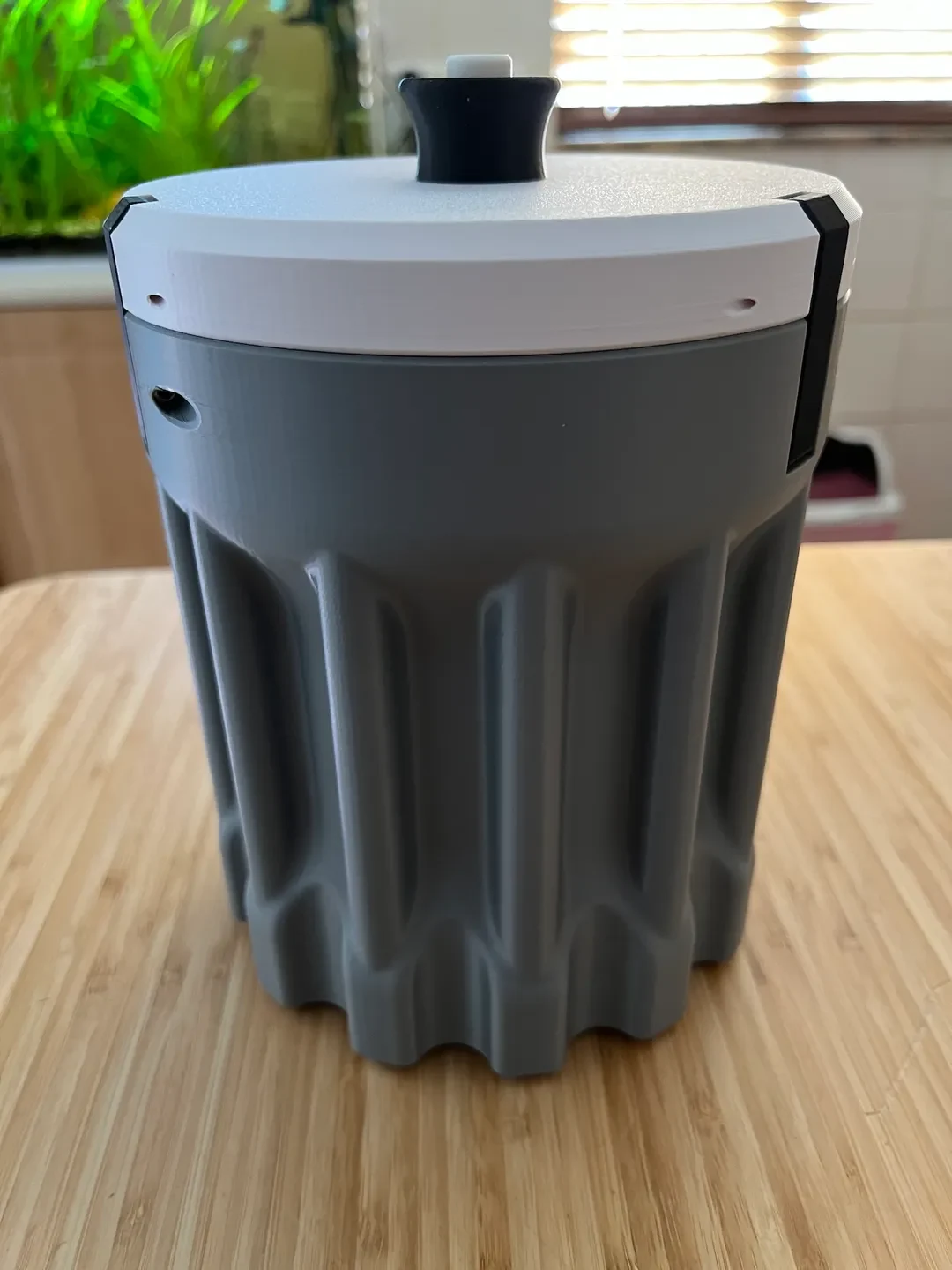

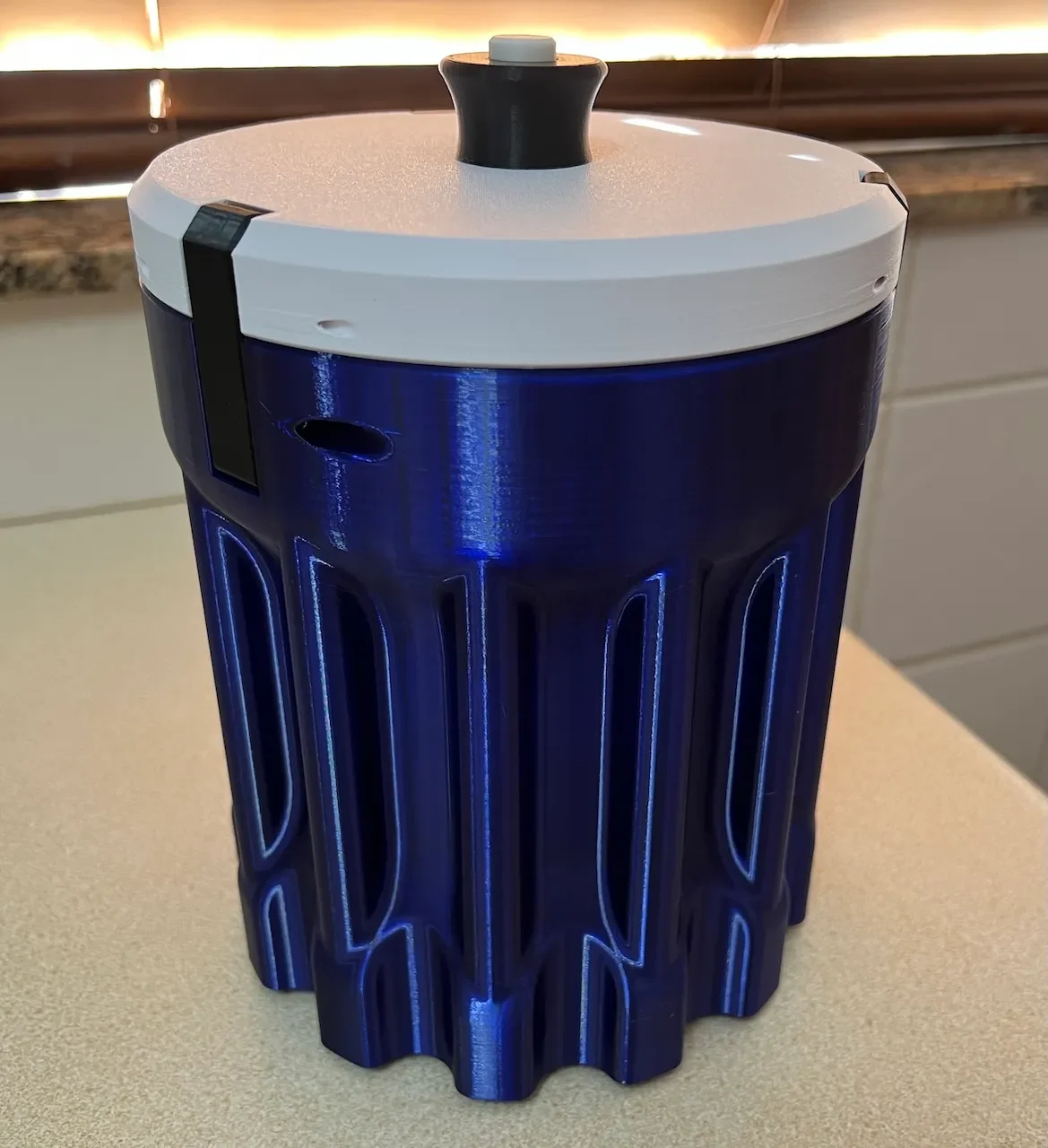

Размеры контейнера:

Внешний-В230ммxØ165мм

Внутренний-В180ммxØ129мм

Если у вас возникли трудности с поиском необходимых компонентов в вашей стране, все оборудование можно приобрести на веб-сайте BambuLab в разделе поставок производителя.

ИНСТРУКЦИИ:

ШАГ 1.

После того, как все детали будут напечатаны, вам нужно будет очистить отверстия под штифты в крышке с помощью сверла диаметром 2 мм, но не завышайте размер отверстия, вам просто нужно, чтобы оно было достаточно большим, чтобы можно было вставить дюбели. Я бы не рекомендовал вам использовать электроинструмент для этого шага, для большего контроля используйте ручное сверло с держателем.

ШАГ 2.

Прикрепите ручку к крышке с помощью SHCS 3 M3x10 мм. Крепежи ввинчиваются в пластик, поэтому не затягивайте их слишком сильно.

ШАГ 3.

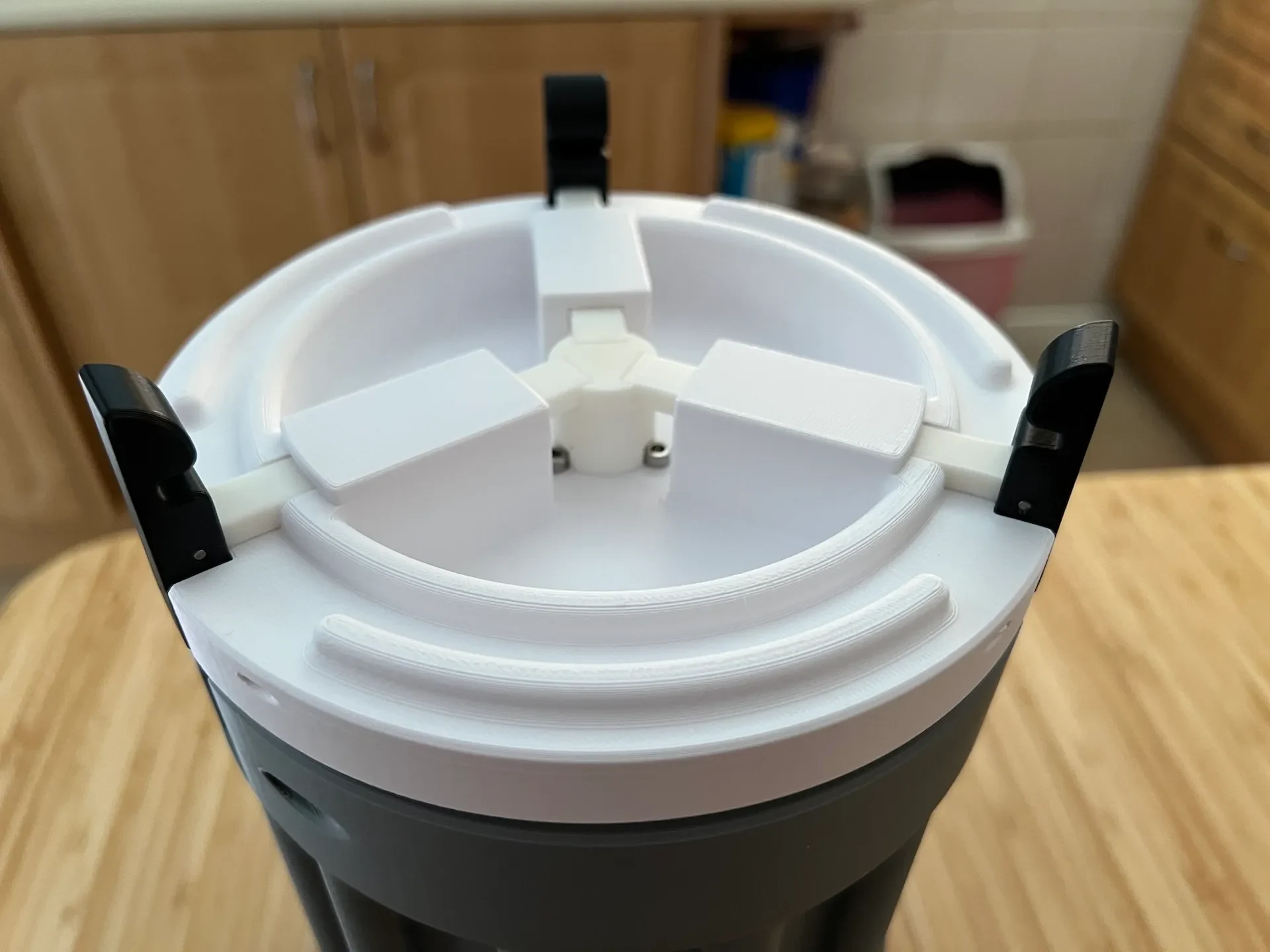

Вставьте кнопку в сборку крышки и ручки, она может идти только в одну сторону.

ШАГ 4.

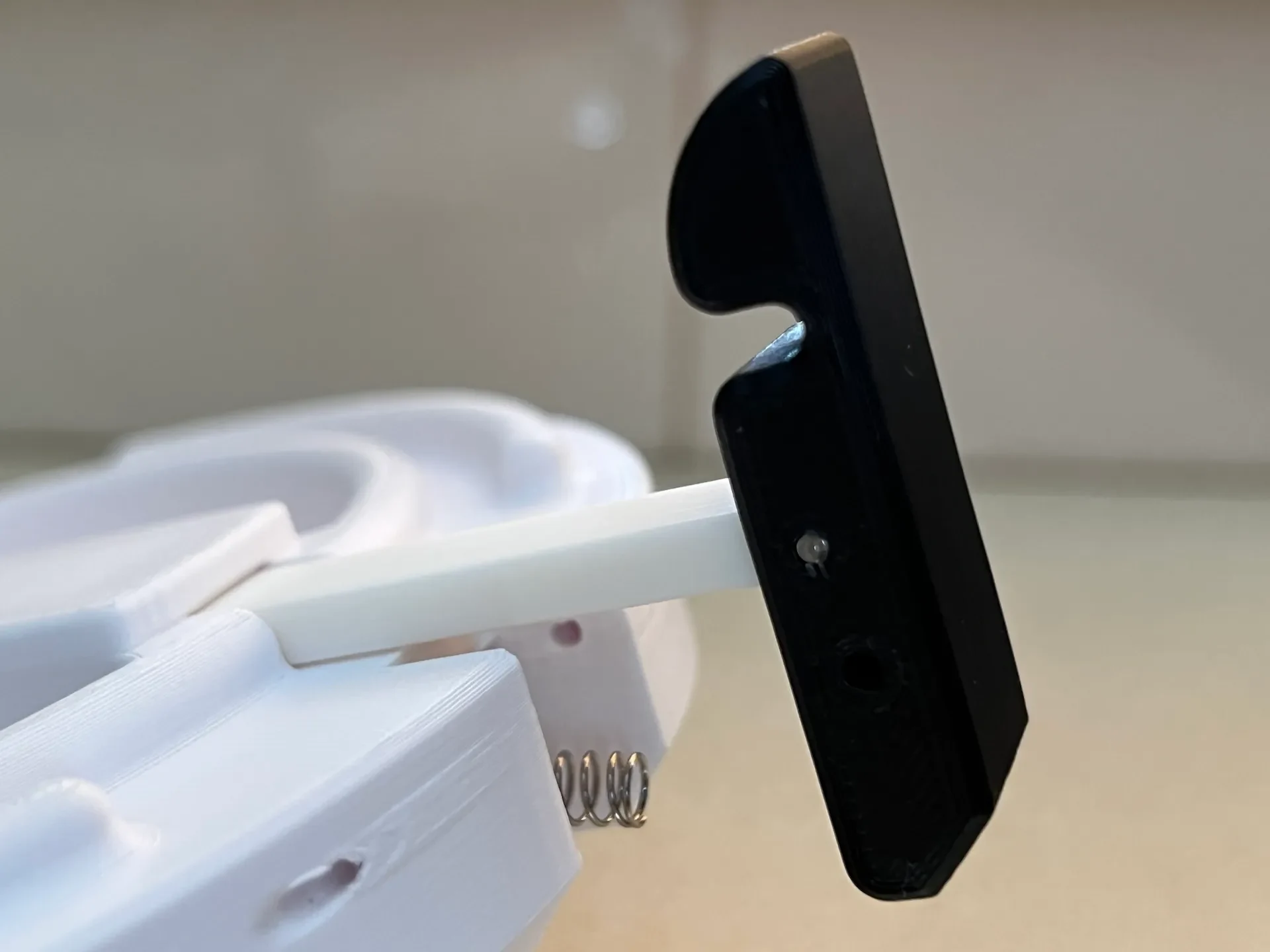

Прикрепите толкатели к защелкам с помощью установочных штифтов 2 x 14 мм (убедитесь, что толкатели ориентированы правильно: когда крышка обращена вверх, фаски на толкателях должны быть направлены вниз и к центру, а вырезы на защелках должны быть обращены вверх. Убедитесь, что вы используете верхние отверстия в защелках, которые находятся дальше всего от гнезда пружины. Отверстия, ближайшие к гнезду пружины, используются для крепления защелок к крыш��у на более позднем этапе.

ШАГ 5.

Нанесите очень тонкий слой смазки (не масла) на контактные поверхности в местах соприкосновения кнопок и поверхностей толкателя. Я использовал силиконовую смазку.

ШАГ 6.

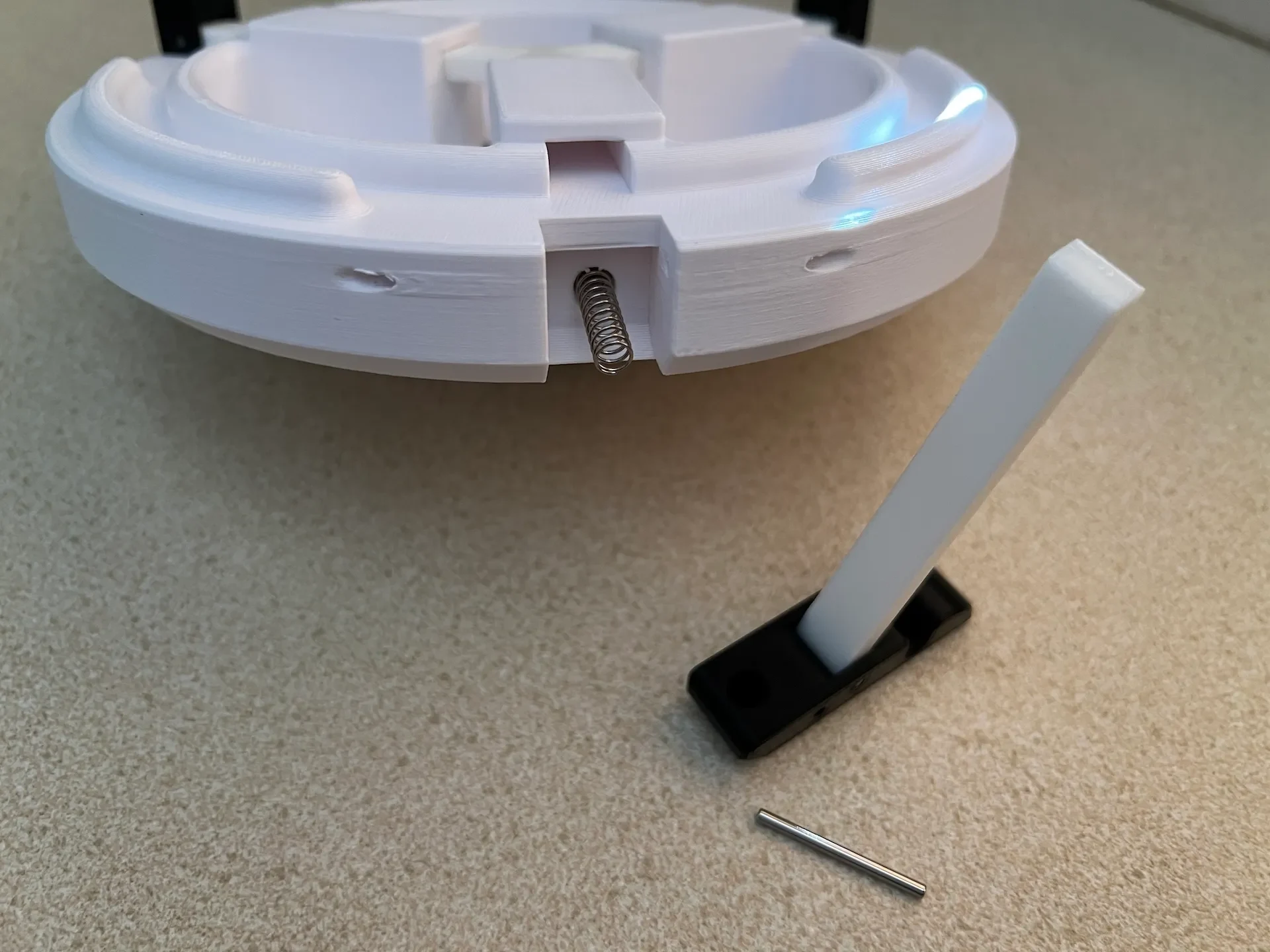

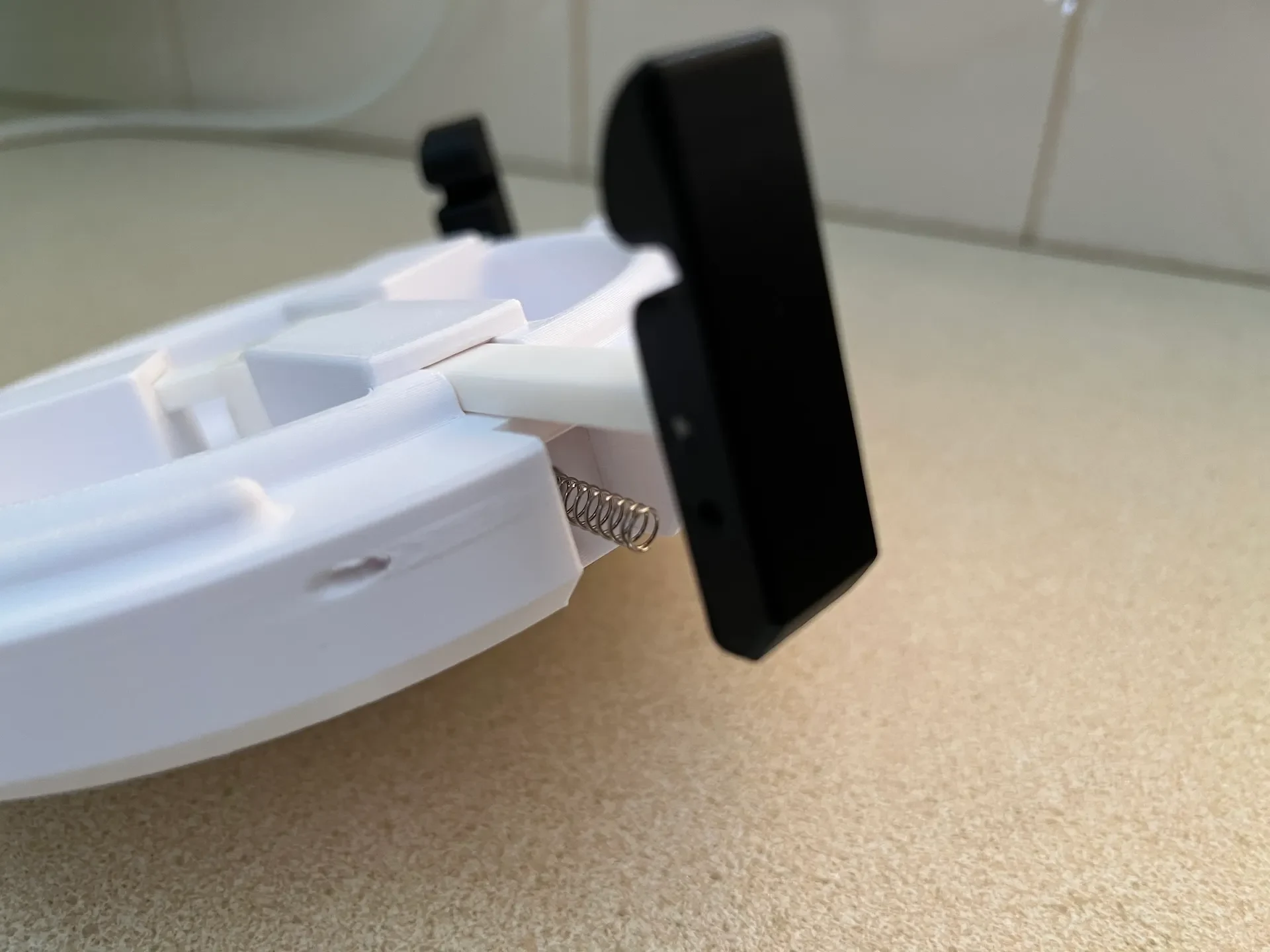

Вставьте толкатель и узел защелки в невыпадающую прорезь на крышке, убедившись, что фаска находится в правильной ориентации, и наденьте узел на пружину, убедившись, что она правильно вошла в защелку, и, удерживая ее на месте, одной рукой нажмите на ��становочный штифт диаметром 25 мм другой рукой, чтобы закрепить его (возможно, вам придется использовать метод покачивания, чтобы совместить отверстие). Чтобы вставить штифты до конца, используйте шестигранную отвертку с ручкой на 1,5 мм.

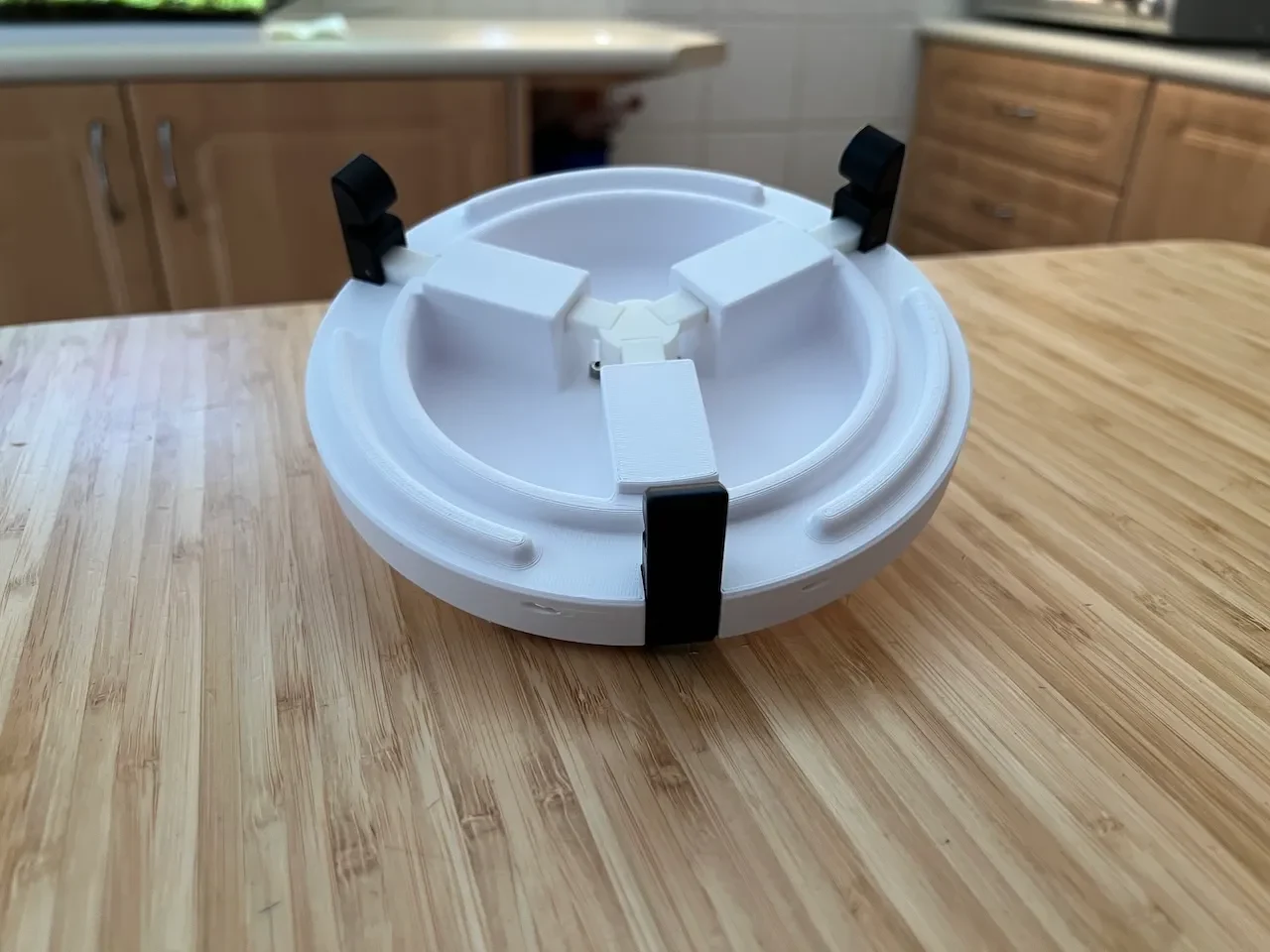

Сделайте это для всех трех узлов.

Примечание. Убедитесь, что вы вставили установочные штифты только настолько, чтобы зафиксировать защелку. Используйте 1,5 мм в качестве индикатора глубины, проверяя обе стороны защелки, чтобы убедиться, что штифт имеет примерно одинаковую глубину с обеих сторон.

ШАГ 7.

Прикрепите 3 SHCS M3x25 мм в предусмотренные в контейнере пазы. Они ввинчиваются в пластик, поэтому нет необходимости их затягивать слишком сильно.

ШАГ 8.

Нажмите кнопку несколько раз, чтобы убедиться, что все движется свободно и что вы правильно ее собрали.

Поздравляем, вы успешно создали свою собственную работающую закрывающуюся крышку контейнера. Закройте контейнер крышкой и все готово.

Никаких опор не требуется.

Удачной печати.
