Ролик для катушки пластикового контейнера AstroAF...

Это ремикс намоточного ролика Plastic House, адаптированный для поддержки стандартных катушек весом 1 кг.

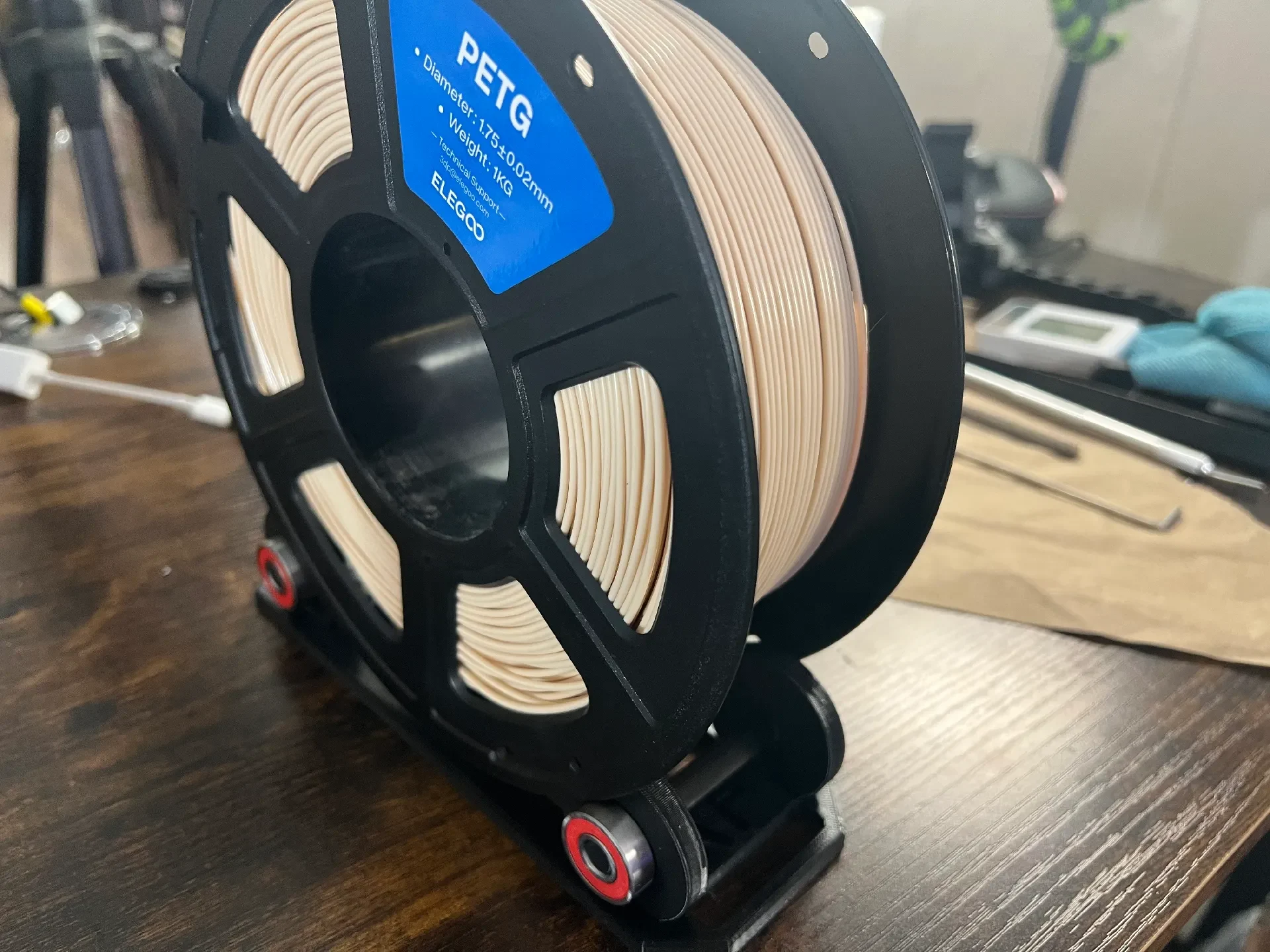

Никакой сборки не требуется, кроме установки 4 подшипников на концы вала, чтобы завершить сборку катушечного ролика.

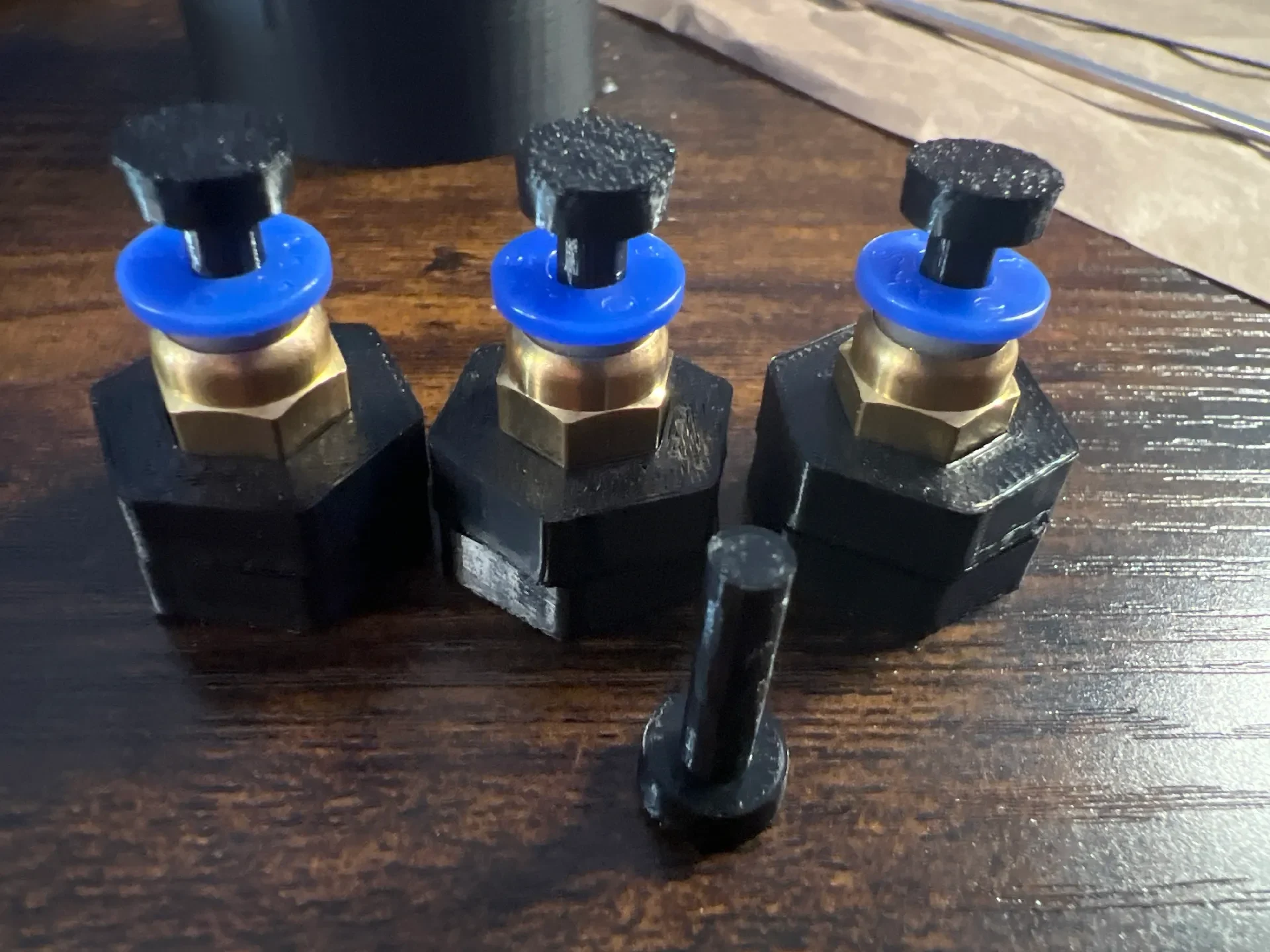

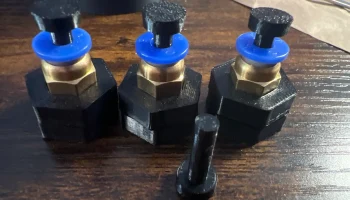

Я также включил фитинговую заглушку PC4 для герметизации контейнеров, когда они не используются.

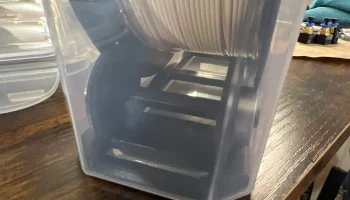

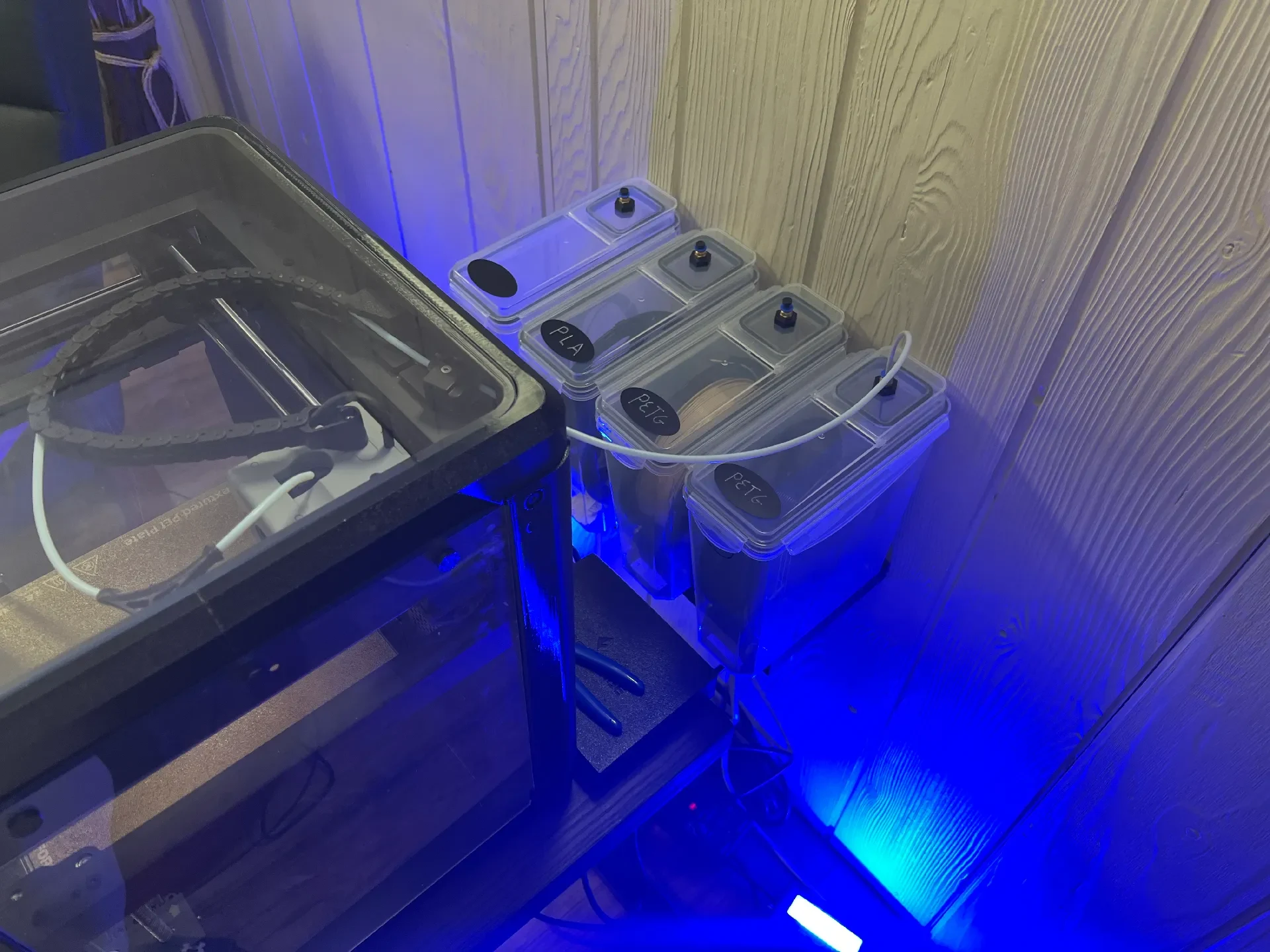

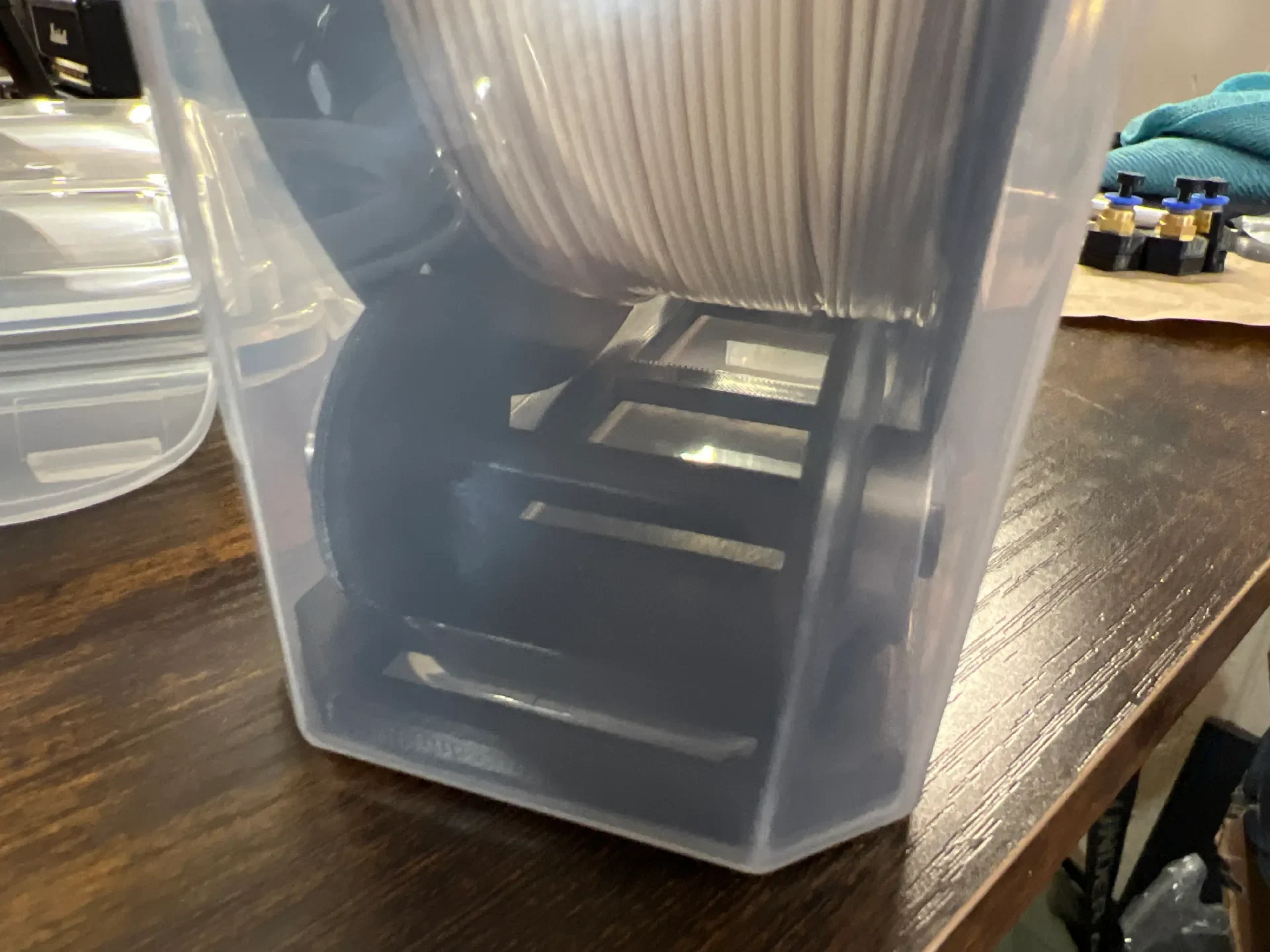

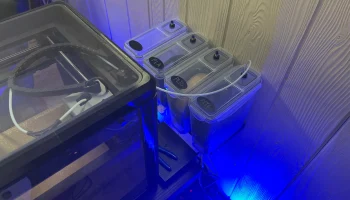

Просто поместите катушечный ролик на дно контейнеров для хлопьев Plastic House, а катушку — на ролики. Я добавляю пакеты с влагопоглотителем на дно контейнера. В моей студии влажность внутри контейнеров обычно составляет около 20% при комнатной температуре. Обычно я использую PETG и немного PLA, поэтому для меня не критично нагревать нить, как в случае с другими материалами.

Настройка печати (PETG):
катушечный ролик
Основание катушки вниз
Высота слоя: 0,2 мм
Разреженное заполнение: 100% (возможно, излишне, но это всего лишь нить)
Поддерживает: Дерево (авто). Их оказалось несложно удалить, и они работали намного лучше, чем обычные опоры.
Фитинговая заглушка из ПТФЭ
Установка крышки вниз
Высота слоя: 0,1 мм
Редкое заполнение: 100%
Нет поддержек

Необходимые детали

Ссылки на детали являются партнерскими ссылками Amazon. Если вы хотите поддержать меня таким образом, спасибо!

Миниатюрные шарикоподшипники 8x22x7 — https://amzn.to/4hYGsHN
PC4-M6 Быстроразъемный фитинг, 4 шт. PC4-M10 Прямой пневматический фитинг — https://amzn.to/41hascd
Пластиковые контейнеры для домашних круп — https://amzn.to/3EHSXcs
Необходимые улучшения:

Я обнаружил, что они работают отлично, за исключением случаев, когда на катушке заканчивается нить. Тогда вес катушки становится меньше, чем необходимо, чтобы материал подачи нити не натягивался на катушку. Это не вызывает никаких проблем, но в этом случае катушка может больше не опираться на подшипники. Я думаю, что некот��рые направляющие, позволяющие удерживать верхнюю часть катушки по центру внутри контейнера, были бы хорошим улучшением. Я подумал, может быть, для этого сценария было бы просто и эффективно что-то, что прикреплялось бы к нижней стороне крышки с помощью пары направляющих по бокам.

Ваше здоровье!

Дуг
