Стеклянные стеллажи для хранения пищевых контейнеров...
Мы используем стеклянную тару для хранения различных продуктов питания. Мне не нравилось размещать контейнеры разного размера вложенными, поскольку мы всегда перемещаем их, чтобы получить нужный нам размер. Это простая стойка, которая позволит хранить контейнер на боку. Эти стеллажи построены на основе контейнеров Anchor Hocking Snugfit. Это параметрические модели, поэтому можно легко создать STL для контейнеров разного размера.
В этом проекте есть две модели OpenSCAD:

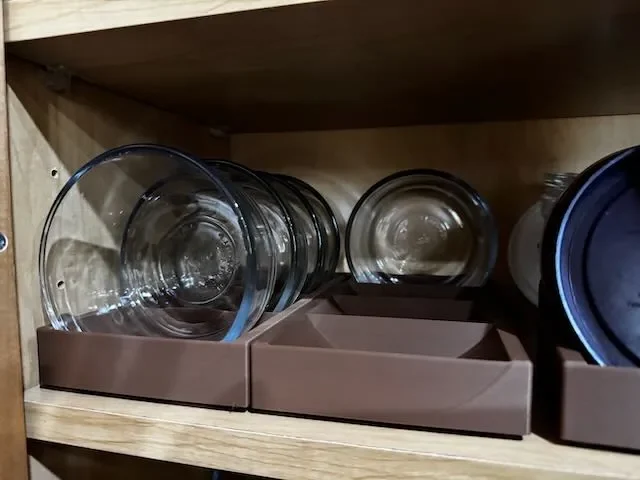

glass-container-rack.scad — модель для хранения стеклянных контейнеров на боку. Там также есть опции для создания хранилища на крышке.

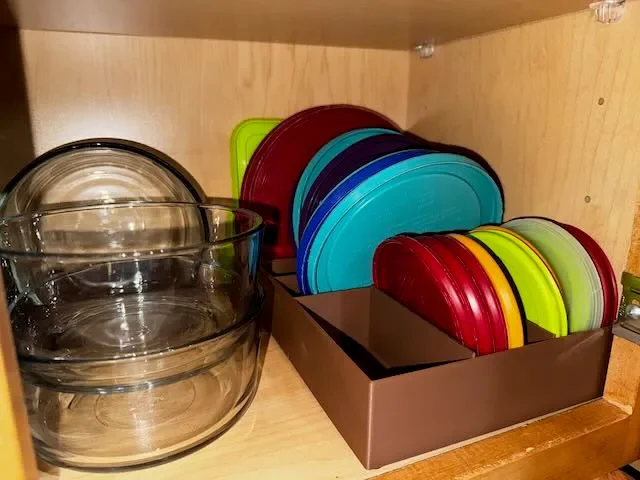

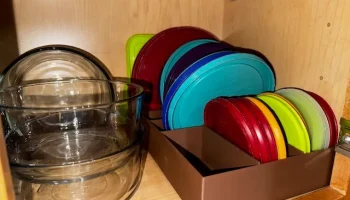

glass-container-lid.scad — Это хранилище для крышек разных размеров. Цель состоит в том, чтобы передняя часть стойки для крышек удерживала маленькие крышки сбоку, а задняя часть стойки — для крышек большего размера.
Параметры модели стеклянной тары
Описание параметра
Container_diameter Диаметр контейнера в миллиметрах. Я обнаружил, что добавление двух миллиметров к фактическому диаметру обеспечивает необходимый зазор, позволяющий контейнеру легко вставиться на место.
Container_height Высота контейнера. Снова добавьте 1 или 2 мм для допуска.
wall_thickness Это толщина стенок между каждым контейнером. Я обнаружил, что 1 мм подходит для более чем одного ряда. Если вы делаете только 1 ряд, 2 мм — хороший размер.
num_containers — сколько контейнеров вы хотите разместить в стойке.
крышку_поддержки True = Создает опору в задней части каждого отсека для поддержки крышек в контейнере.
Параметры модели крышки стеклянного контейнера
Это модель с крышками разного размера.
Описание параметра
lid_rack_width Общая ширина полки для крышки
Lid_rack_Deep Общая глубина полки для крышек
lid_rack_height Общая высота полки для крышки
wall_thickness Толщина стенок между отсеками
small_lid_cutout_length Небольшая глубина выреза крышки. Оставшееся пространство будет разделено на два отсека для больших крышек.
Реализованные модели
Я загрузил STL для пищевых контейнеров различного размера. Соглашение об именовании файлов: glass-container-rack--. Итак, файл glass-container-rack-2c-x4.stl — это стойка для контейнера на 2 стакана с 4 рядами. В комментариях к исходному коду есть измерения того, что использовалось для каждого размера контейнера.
Зависимости и построение 3D-модели
Эта модель построена с использованием инструментов, перечисленных ниже. Вы можете установить эти инструменты и настроить модели в соответствии с вашими потребностями.
OpenSCAD
Библиотека Belfry OpenScad, v2.0.
Последний исходный код для этих моделей также можно найти в репозитории Glass Container Rack на GitHub.
Использование стоек

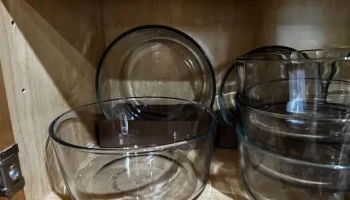

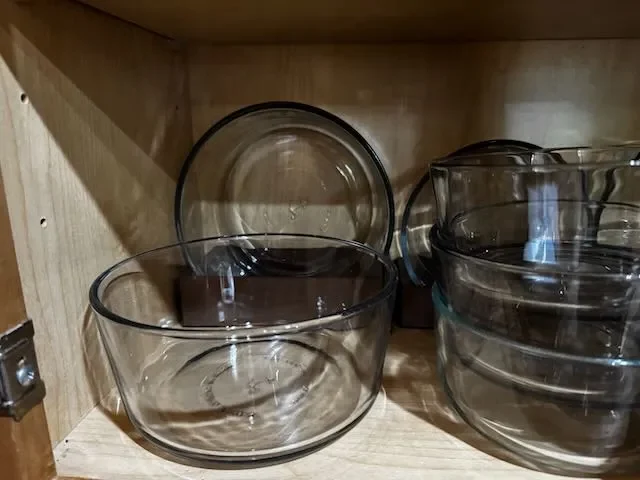

При использовании этих стеллажей на нашей кухне мы обнаружили, что это была комбинация использования стеллажей и простой установки контейнеров друг на друга. В случае с контейнерами для хранения на 8 и 4 чашки мы обнаружили, что один из них лежит на боку сзади, а остальные сложены спереди. Это привело к оптимизации использования пространства без вложения контейнеров. В случае с контейнерами на 1 стакан мы вообще не использовали печатные стойки. Держатели крышек работают отлично. Надеемся, вы найдете комбинацию, которая поможет организовать вашу кухню.
