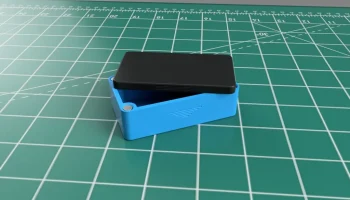

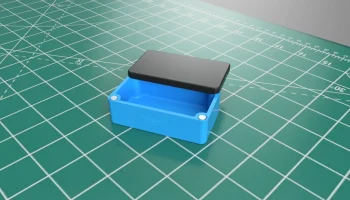

Магнитная коробка - компактный контейнер с магнитной заст...

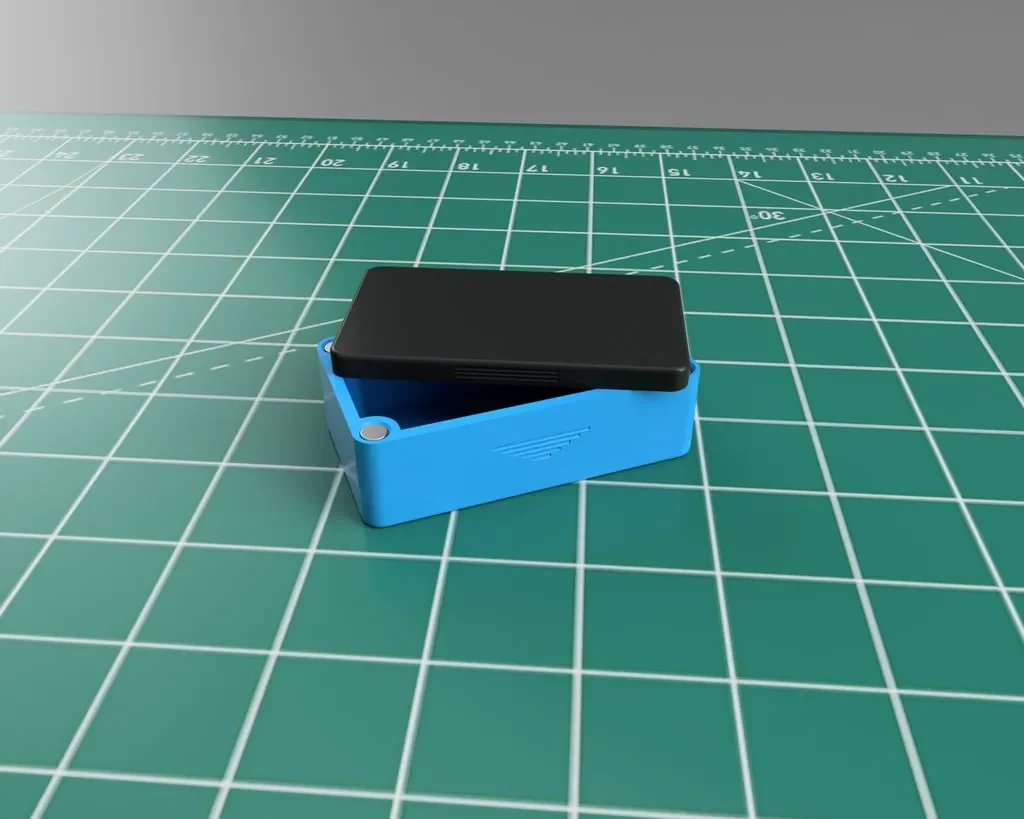

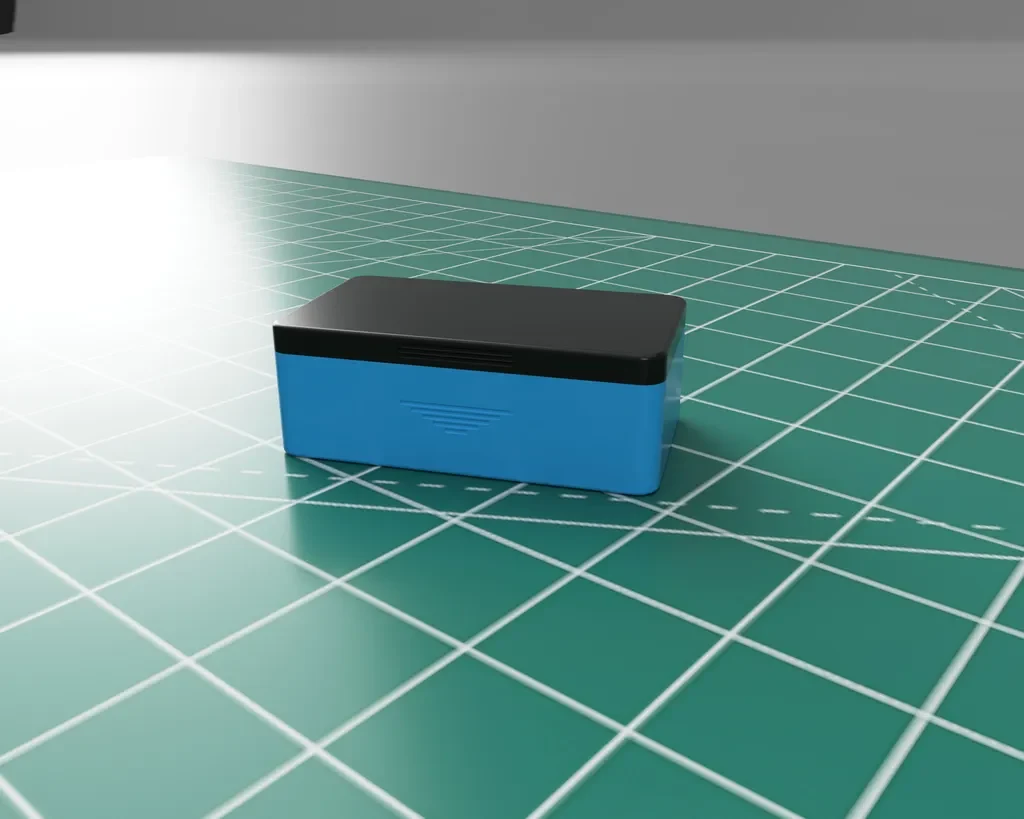

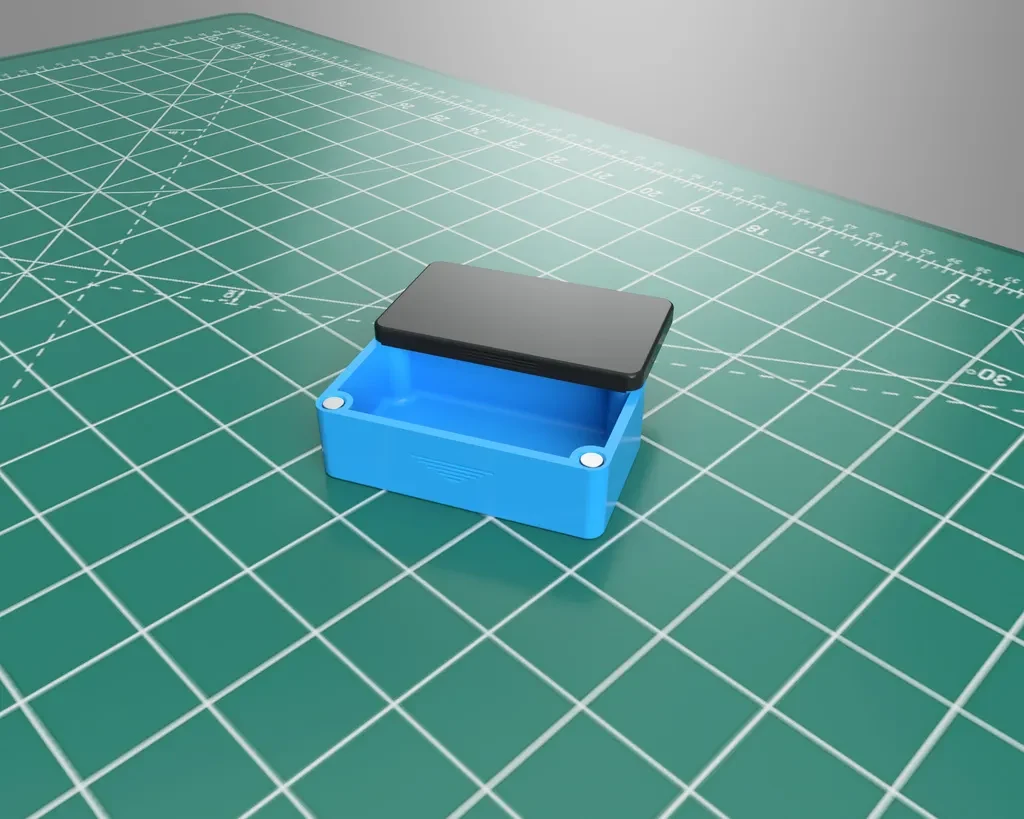

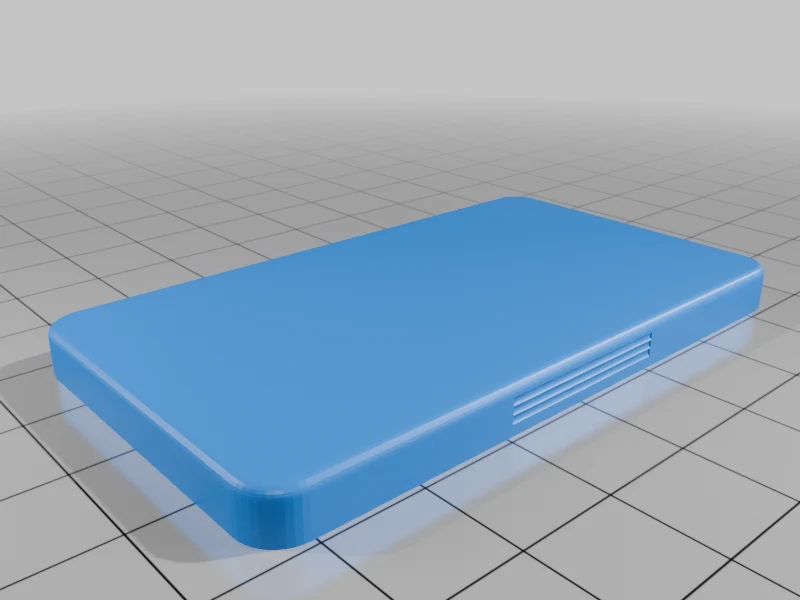

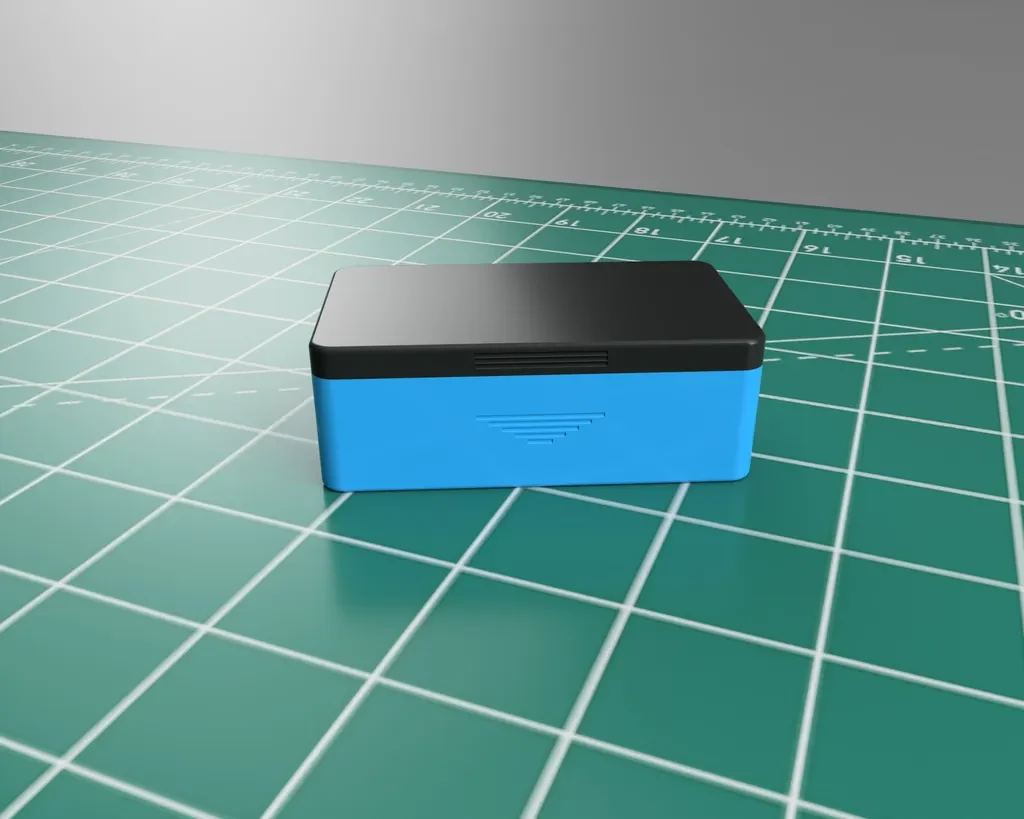

Эта компактная магнитная коробка состоит из двух основных частей — верхней и нижней — и предназначена для размещения 8 цилиндрических магнитов, обеспечивающих чистоту, надежность и защелкивающуюся магнитную застежку.
Конструкция минималистична, надежна и полностью оптимизирована для 3D-печати без опор.
Он идеально подходит в качестве небольшого контейнера для хранения компонентов, аксессуаров или повседневных настольных предметов.
Технические характеристики
Следующие характеристики взяты из официального технического чертежа:
Габаритные размеры
Длина: 70 мм
Ширина: 40 мм
Общая высота: ок. 20 мм
Толщина стенки: 2-2,5 мм.
Внутренние и внешние галтели: R1, R4, R4,6.
Соответствующая геометрия обеспечивает идеальное выравнивание между верхом и низом.

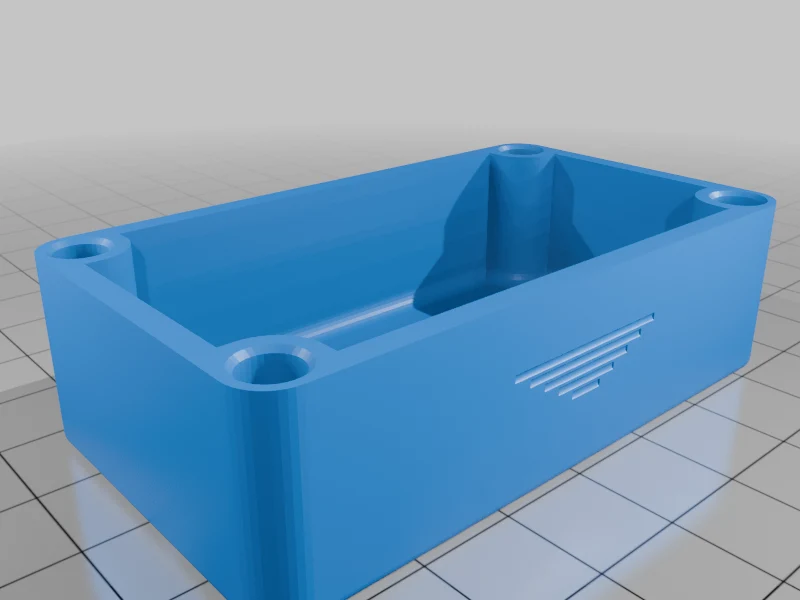

Магнитный корпус

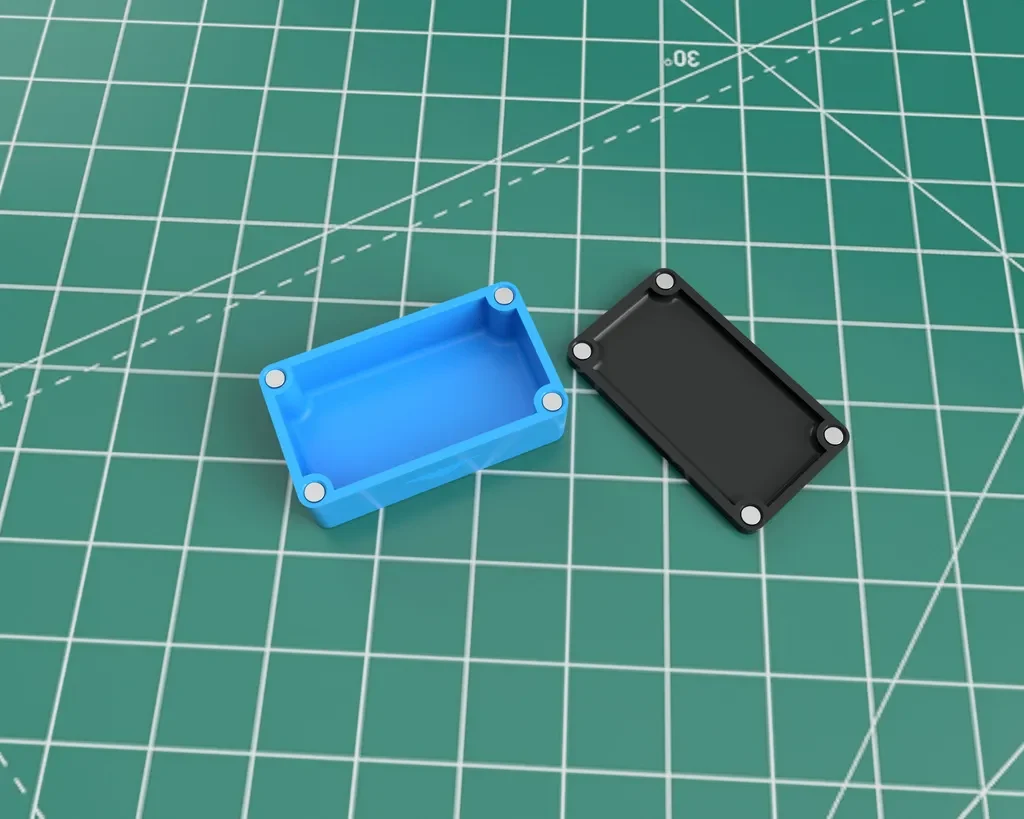

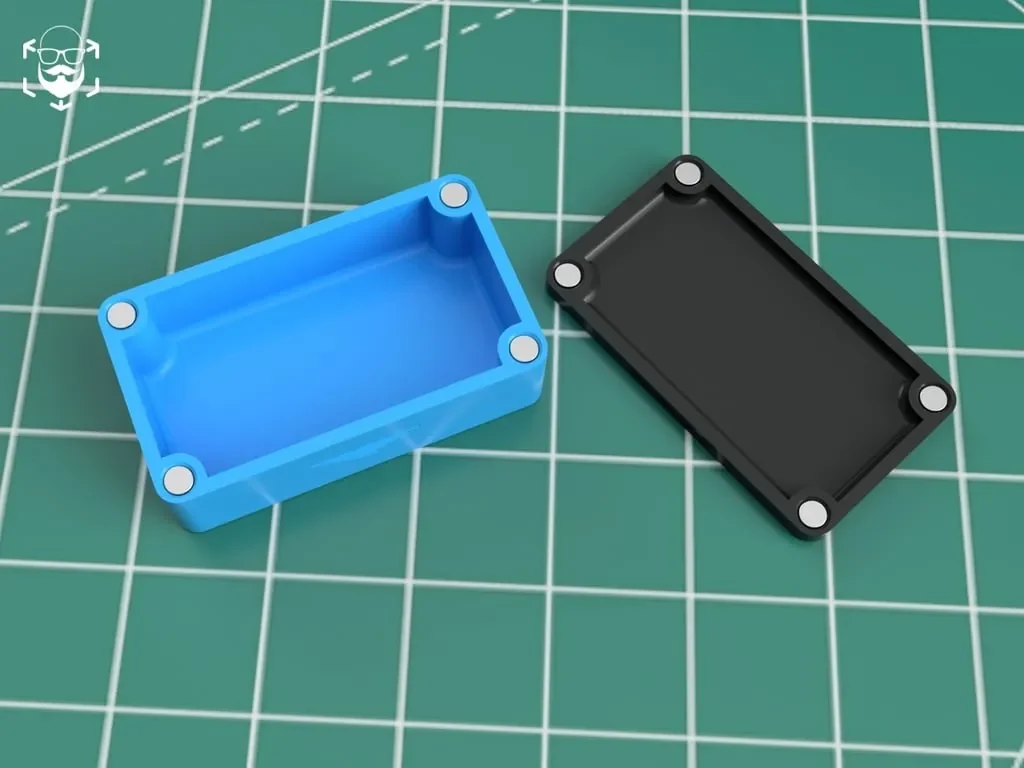

Всего магнитов: 8 (4 сверху, 4 снизу)
Диаметр гнезда магнита: Ø5,2 мм.
Внешний безопасный диаметр: Ø6,2 мм.
Предназначен для круглых магнитов размером 5×3 мм.
Расположены по всем четырем углам для равномерного закрытия.
Список запчастей
Как сообщается в техническом документе:
Элемент
Номер детали
Описание
1
Топ
Крышка
2
Внизу
База
3
Магнит
Магнитный корпус
Рекомендации по 3D-печати
Рекомендуемая технология: FDM
Материалы: PLA, PETG, ABS.
Поддерживает: Не требуется
Заполнение: 15-25 %
Высота слоя: 0,2 мм
Допуски: Уже интегрировано на основе технического чертежа.
Инструкция по сборке
Вставьте магниты в нижнюю часть, соблюдая полярность.
Поместите соответствующие магниты сверху, чтобы они защелкнулись на месте.
Нанесите небольшое количество геля цианакрилата или эпоксидной смолы.
Закройте коробку, чтобы обеспечить идеальное выравнивание, пока клей затве��деет.
Рекомендации по использованию
Электронные компоненты
Механические мелкие детали
Настольные аксессуары
Небольшие личные комплекты
Быстрый и полезный подарок для печати
