Контейнерный ролик

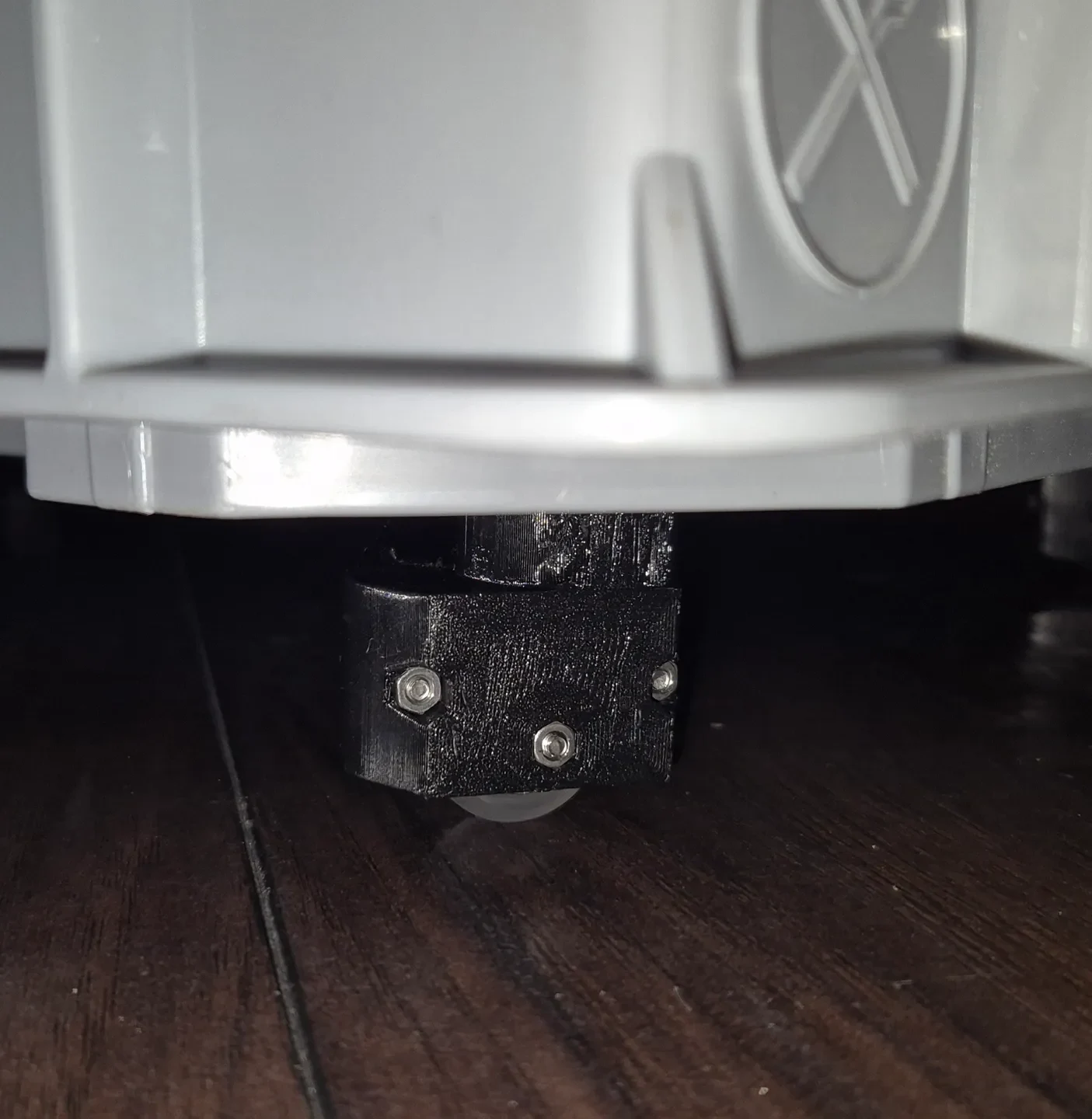

Неиспользованные шарикоподшипники от моего Эндера и Пруса перепрофилировались — теперь ролики для контейнеров.
Для каждого ролика вам понадобится:
1х подшипник от Ender 625zz
1x подшипник 608z
1 винт M3x25 мм
2 винта M3x20 мм
4 гайки М3
и дополнительный винт М3 для крепления рулонов к контейнеру.

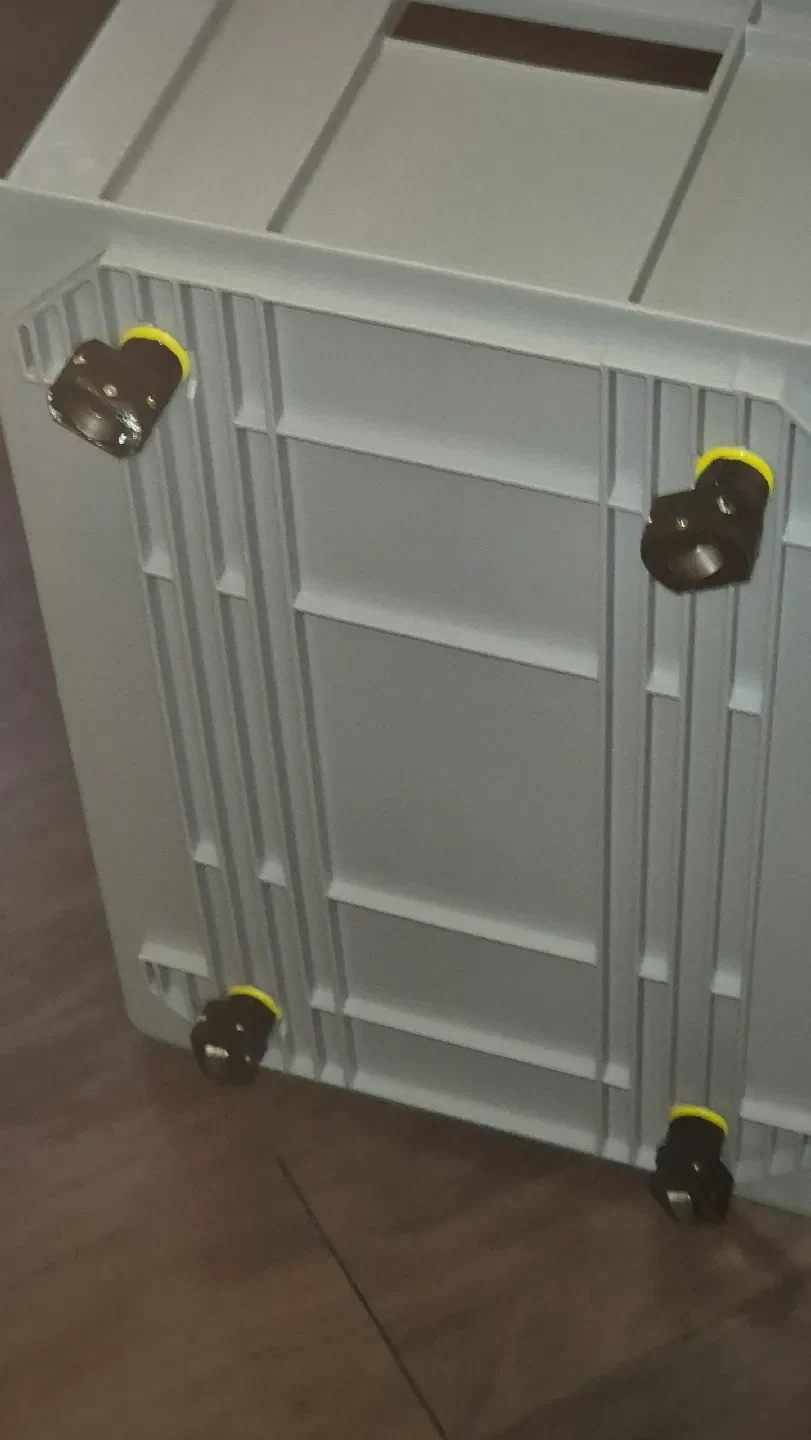

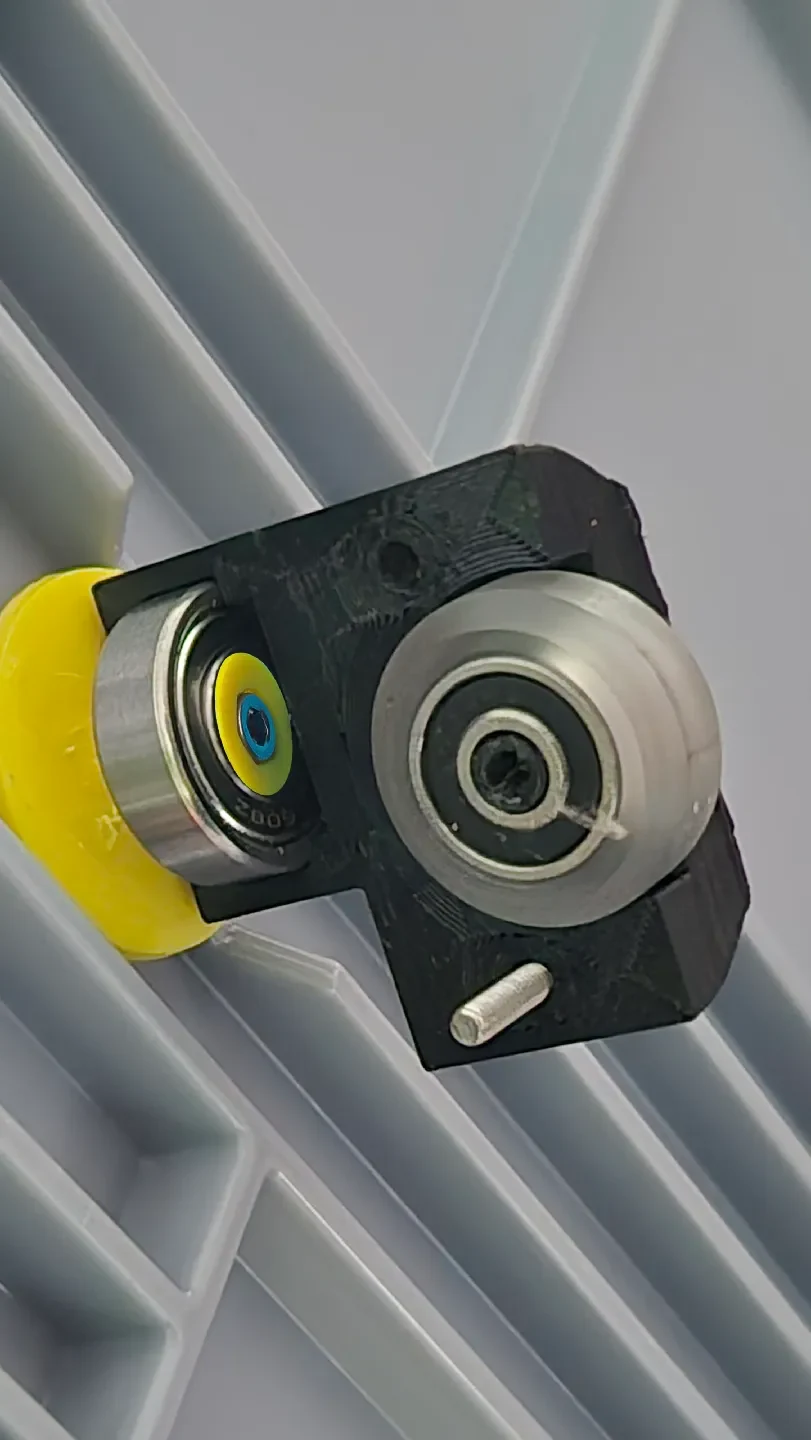

Подшипник 625 — это ролик внизу, подшипник 608 позволяет ролику вращаться для рулевого управления. Для крепления на контейнере можно просверлить отверстия диаметром 3,5 мм, чтобы провести винты через дно контейнера.
Инструкции по сборке:

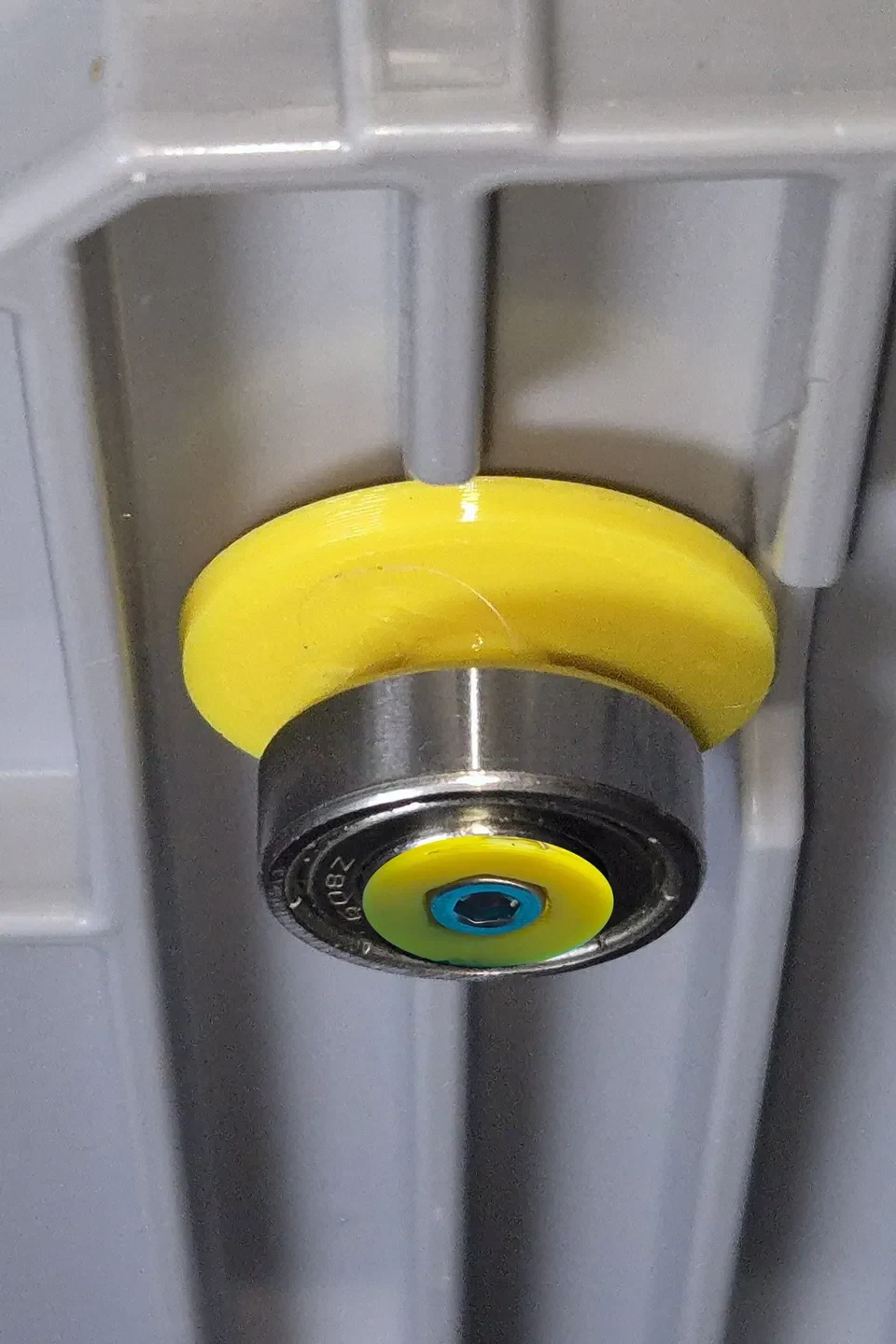

Сначала установите ось в верхний шарикоподшипник, а затем вставьте ее через отверстие в дне контейнера и зафиксируйте с противоположной стороны. Вы можете использовать подходящую металлическую шайбу или использовать напечатанную «шайбу». Хорошо затяните, так как детали оси потом втянутся в подшипник.

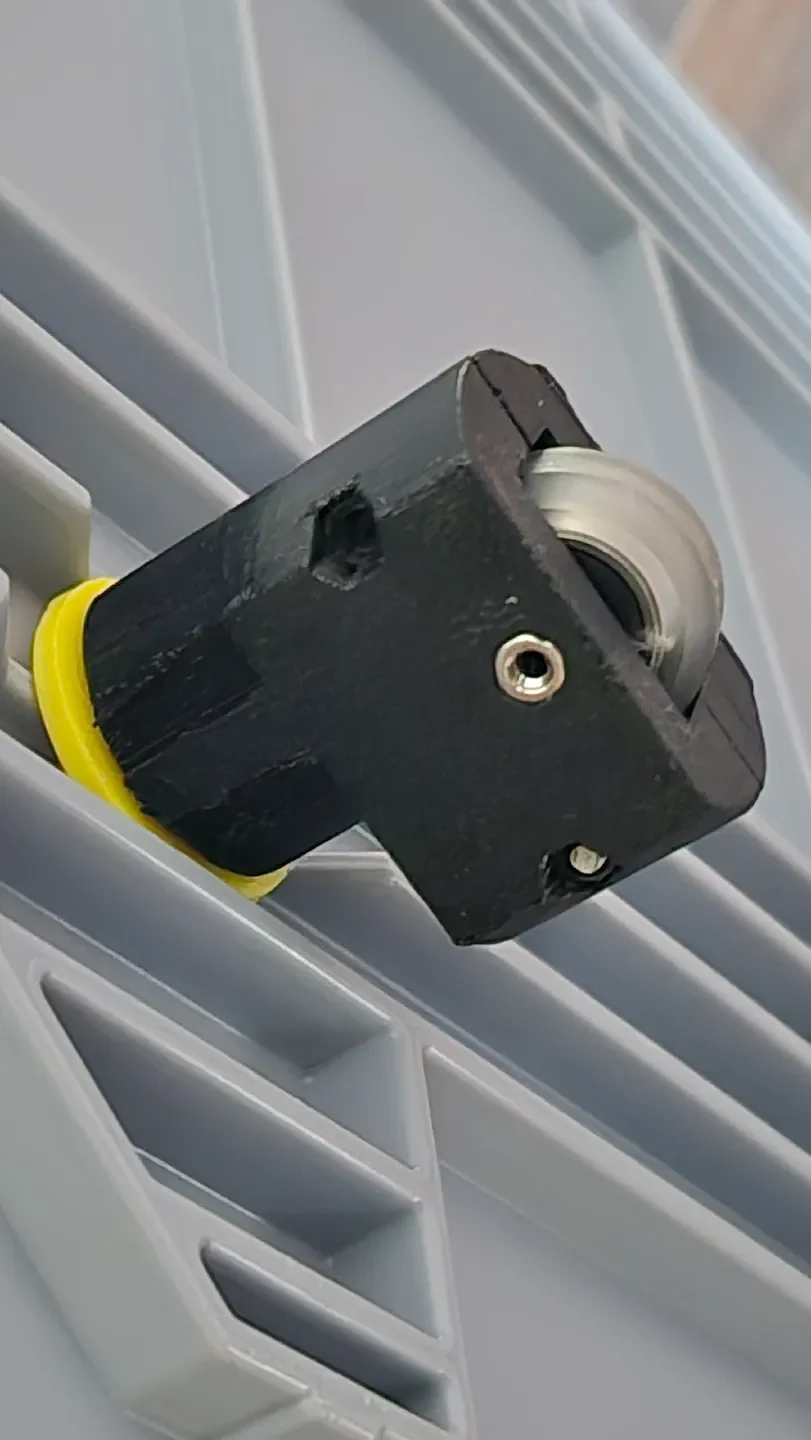

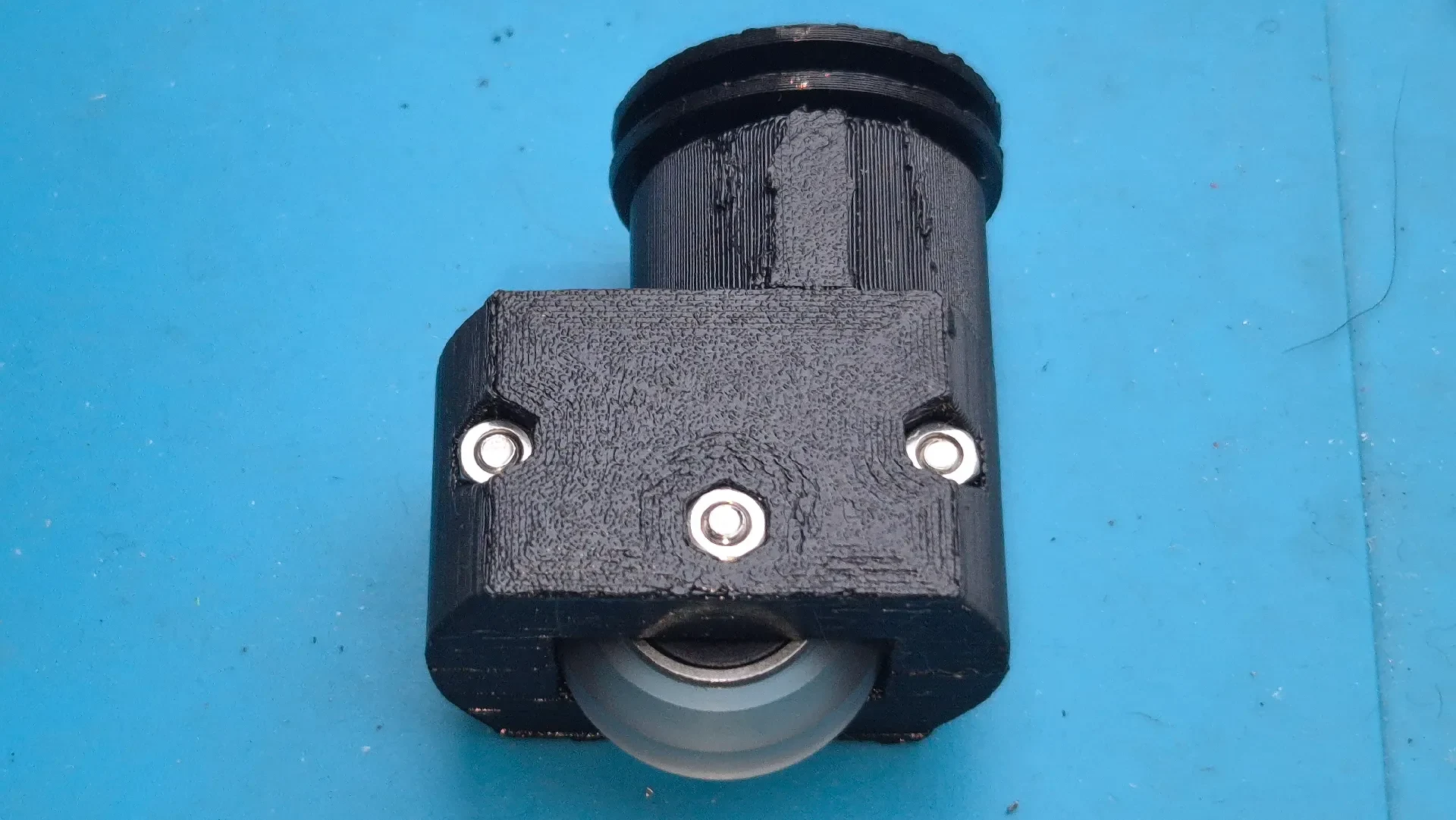

Теперь наденьте половинки корпуса с нижним подшипником на собранную ось и затяните 3 винта.
Переведено с помощью DeepL.com (бесплатная версия)
Ungenutzte Kugellager von meinem Ender und Prusa umfunktioniert — jetzt Rollen für Behälter.
Ваш ответ на вопрос:
1x Лагер фон Эндер 625zz
1x Лагер 608z
1x Шраубе M3x25мм
2x Шраубе M3x20мм
3x М3 Муттер
и ваш M3 Schraube с короткими рукавами, а затем Rolle am Container zu befestigen.
Das 625 Lager ist die Rolle unten, das 608 ermöglicht die Drehung der Rolle zum Lenken. Zur Montage am Behälter könnt ihr 3,5 мм Löcher bohren, um die Schrauben durch den Behälterboden zu führen. Diese Schrauben müssen entsprechend der Dicke des Gehäusebodens gewählt werden.
Монтажные работы:
Zunächst die Achse in das obere Kugellager einbauen und dieses dann durch die Bohrung im Behälterboden stecken und von der Gegenseite kontern. Ihr könnt eine entsprechende Metallunterlegscheibe benutzen или die ausgedruckte «Unterlegscheibe» benutzen. Gut festziehen, da dan die Achsenteile in das Lager gezogen werden.
Nun die Gehäusehälften mit dem unteren Lager auf die montierte Achse zusammenstecken mit den 3 Schrauben zusammenziehen.
