катушка-контейнер с бумажной оберткой...

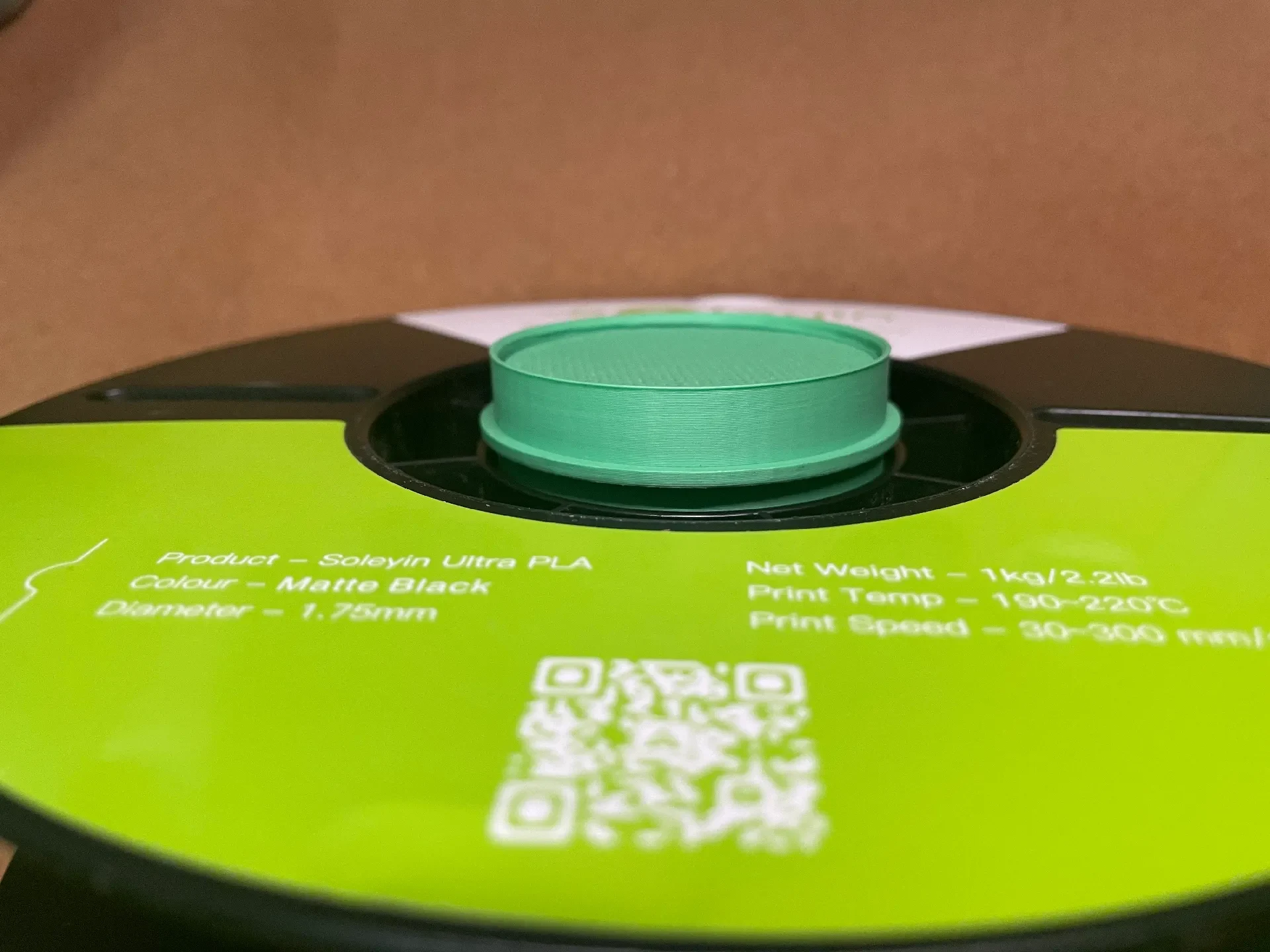

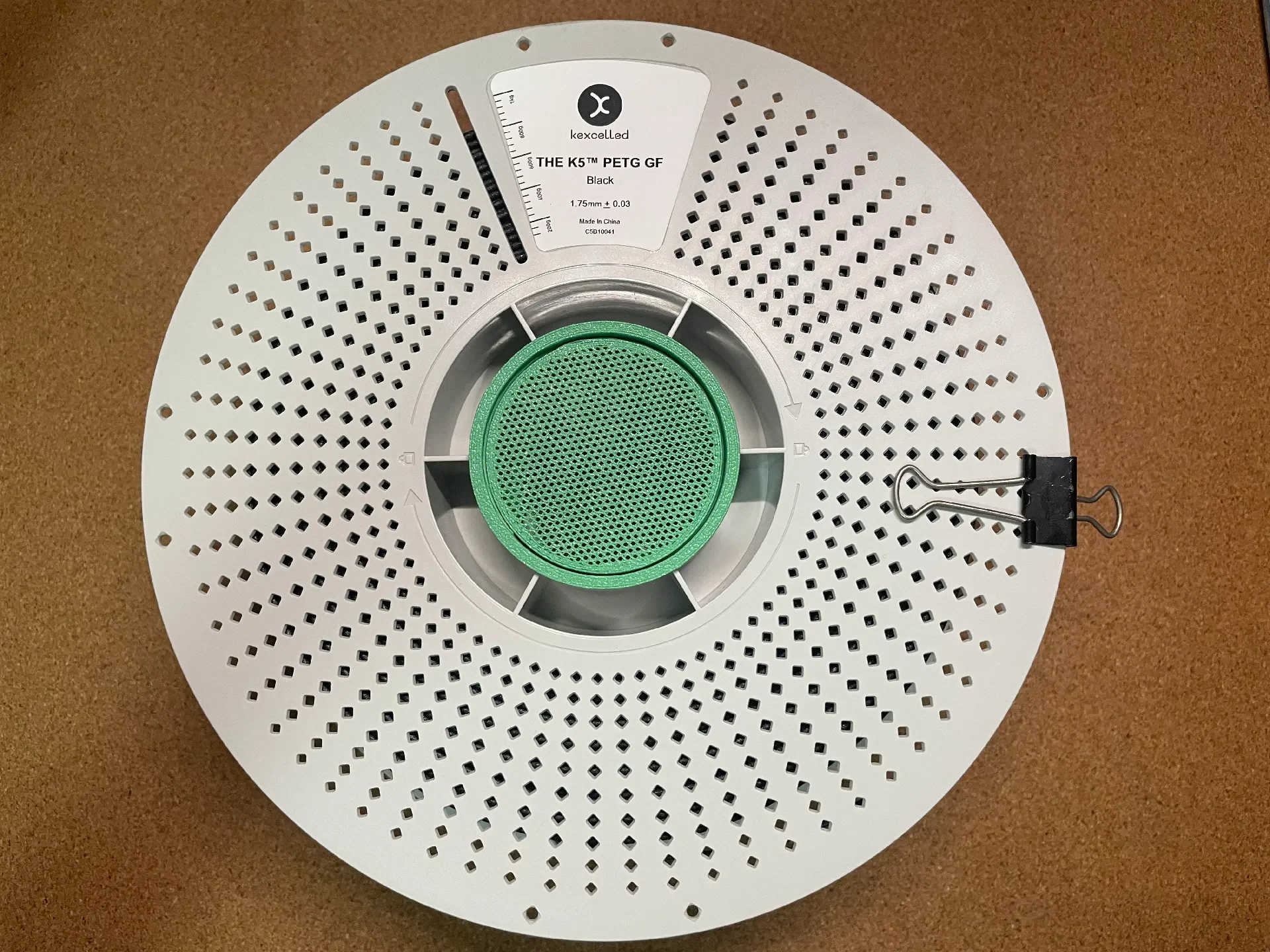

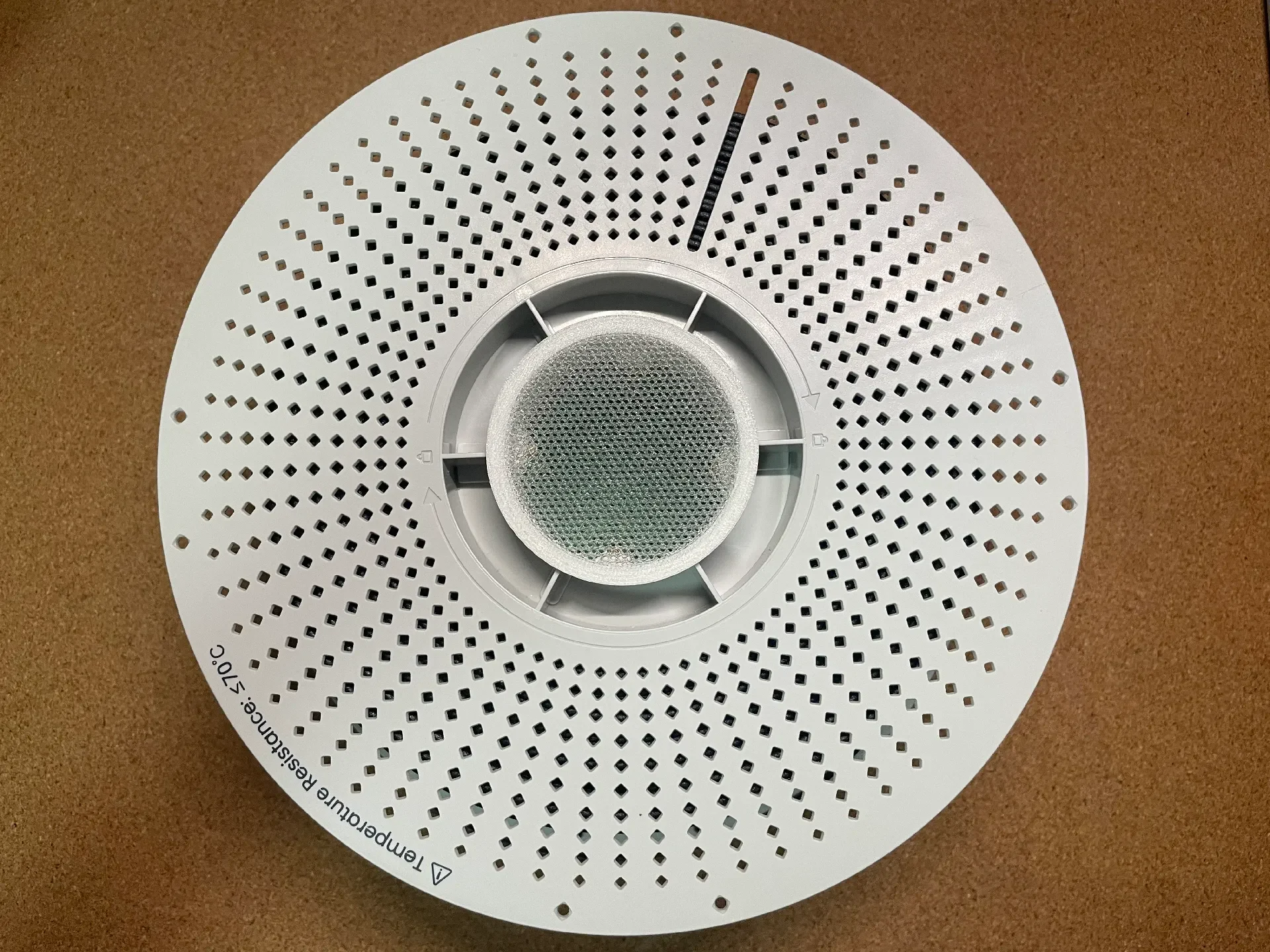

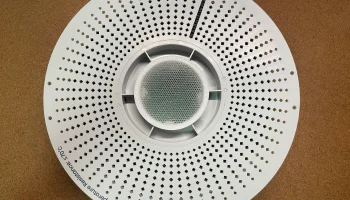

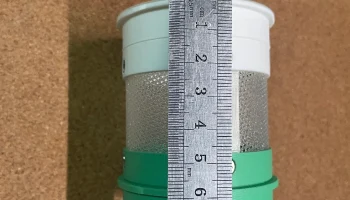

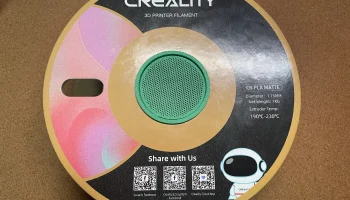

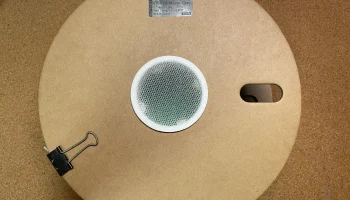

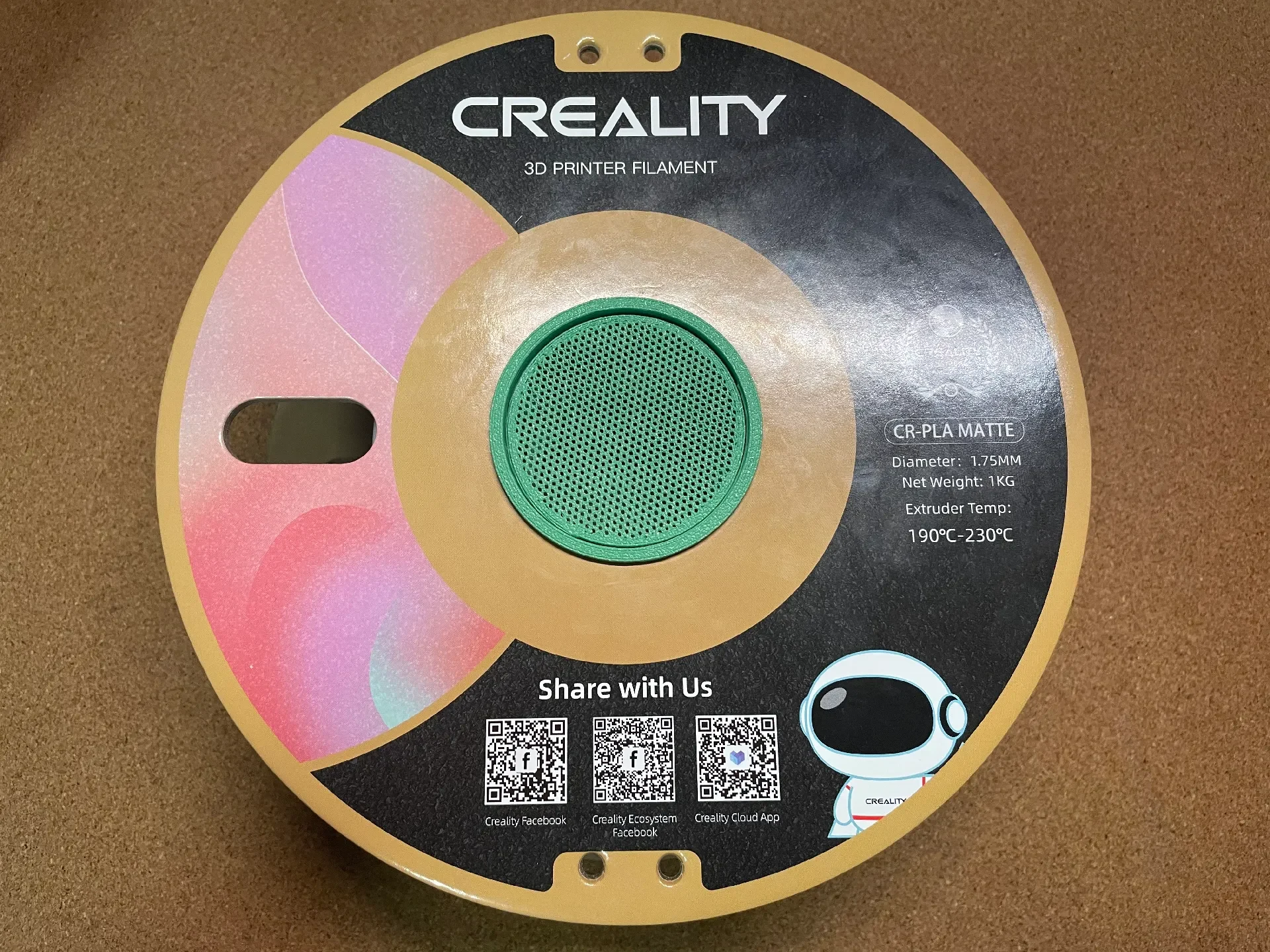

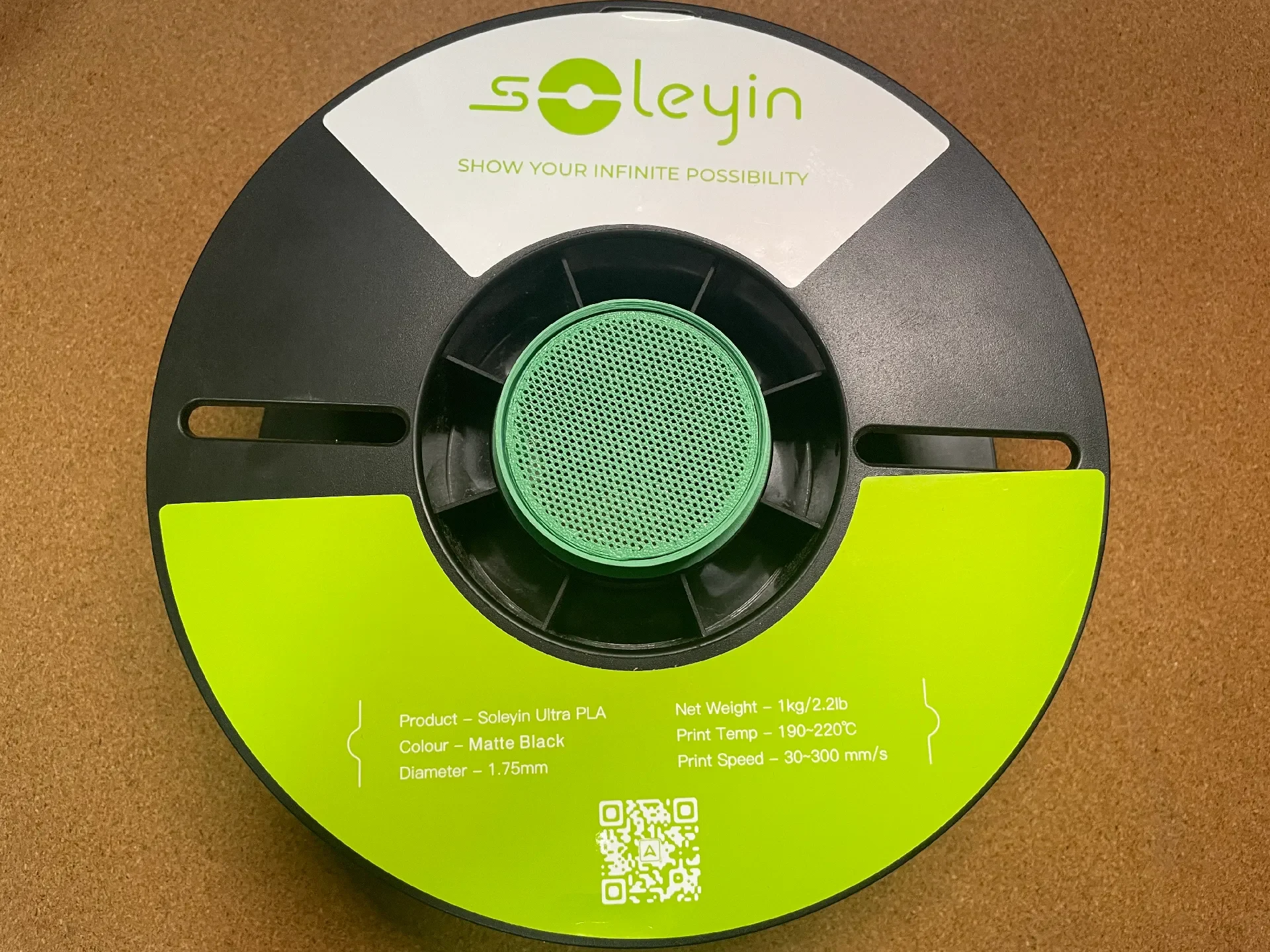

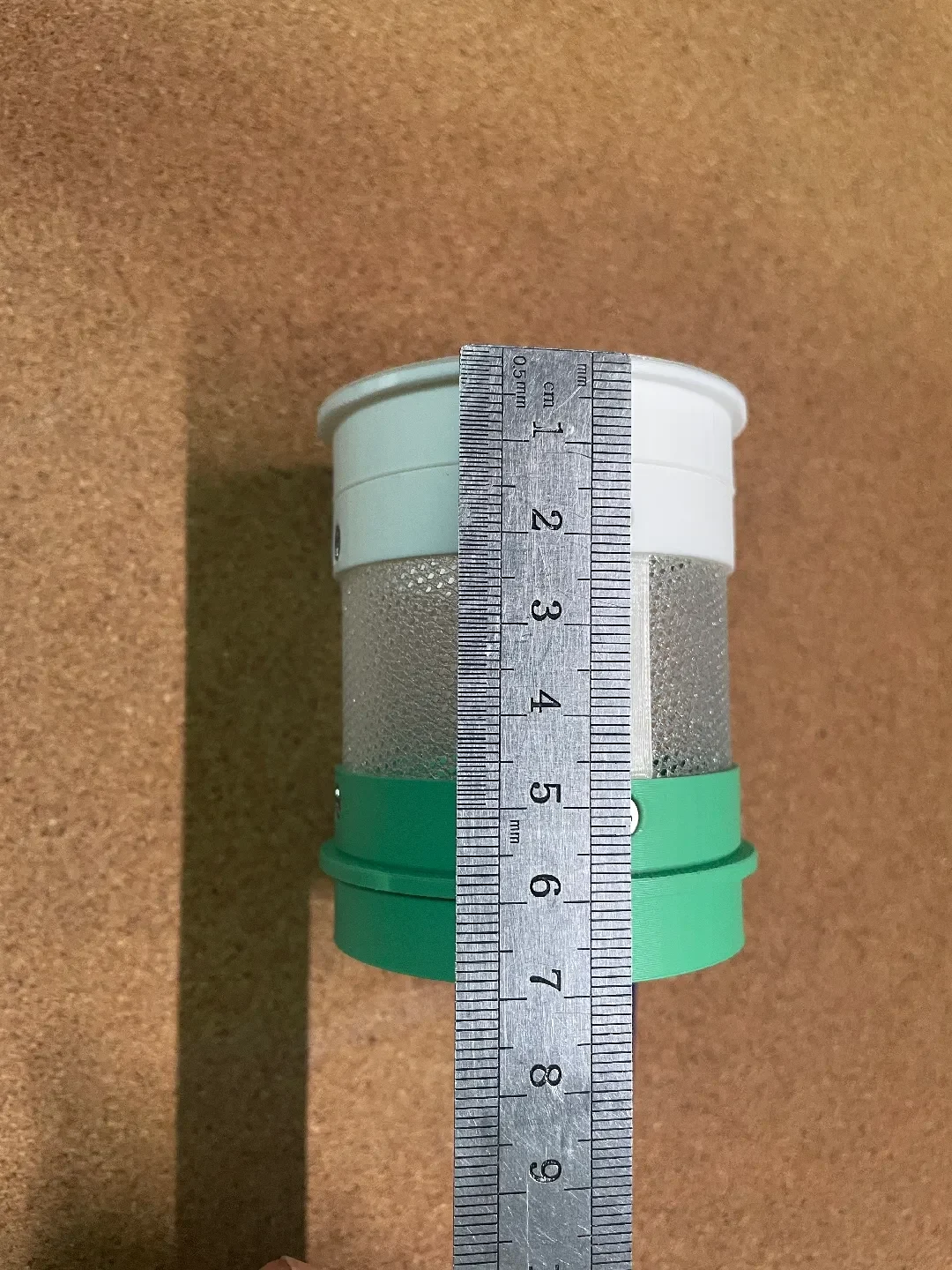

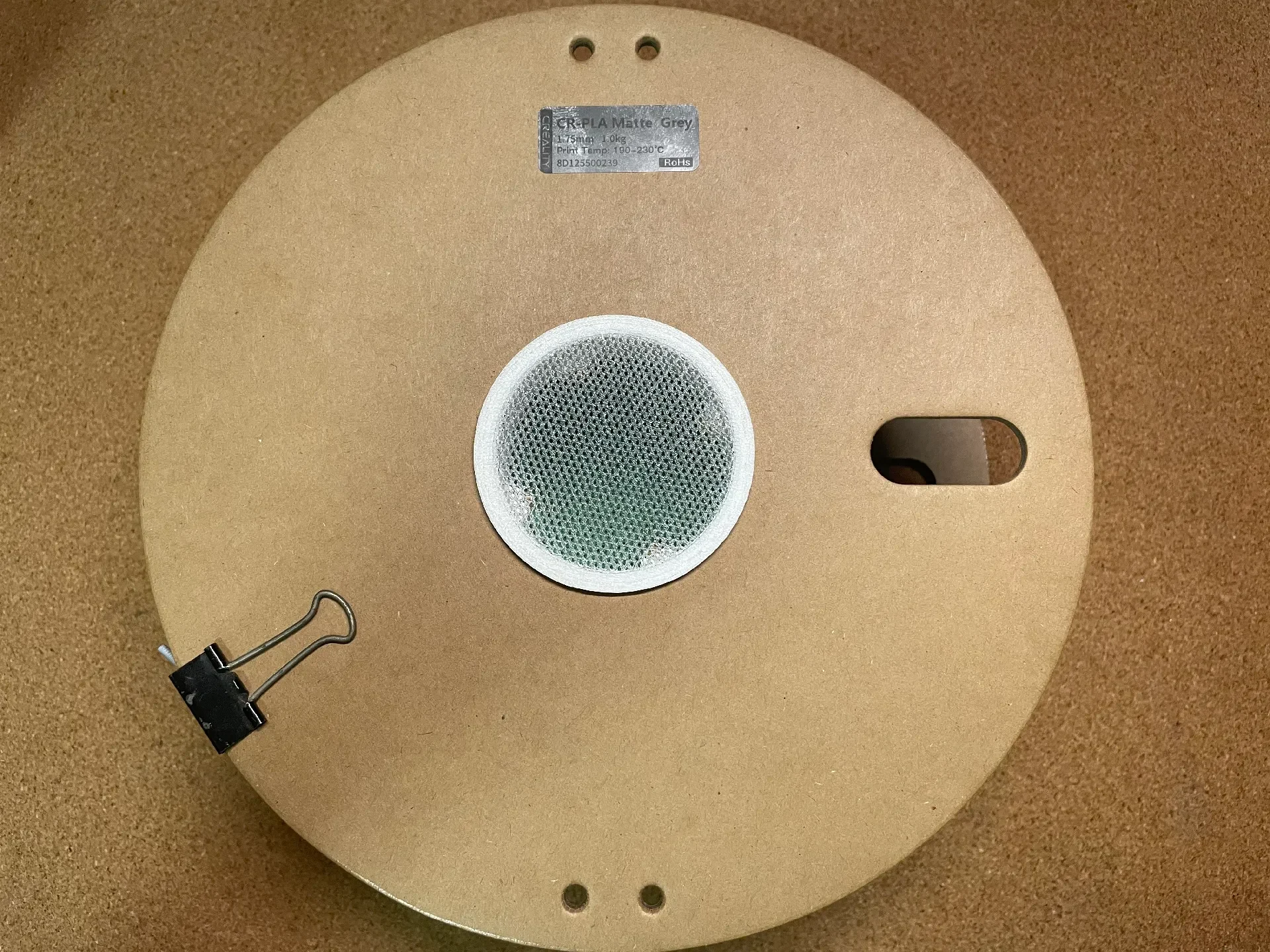

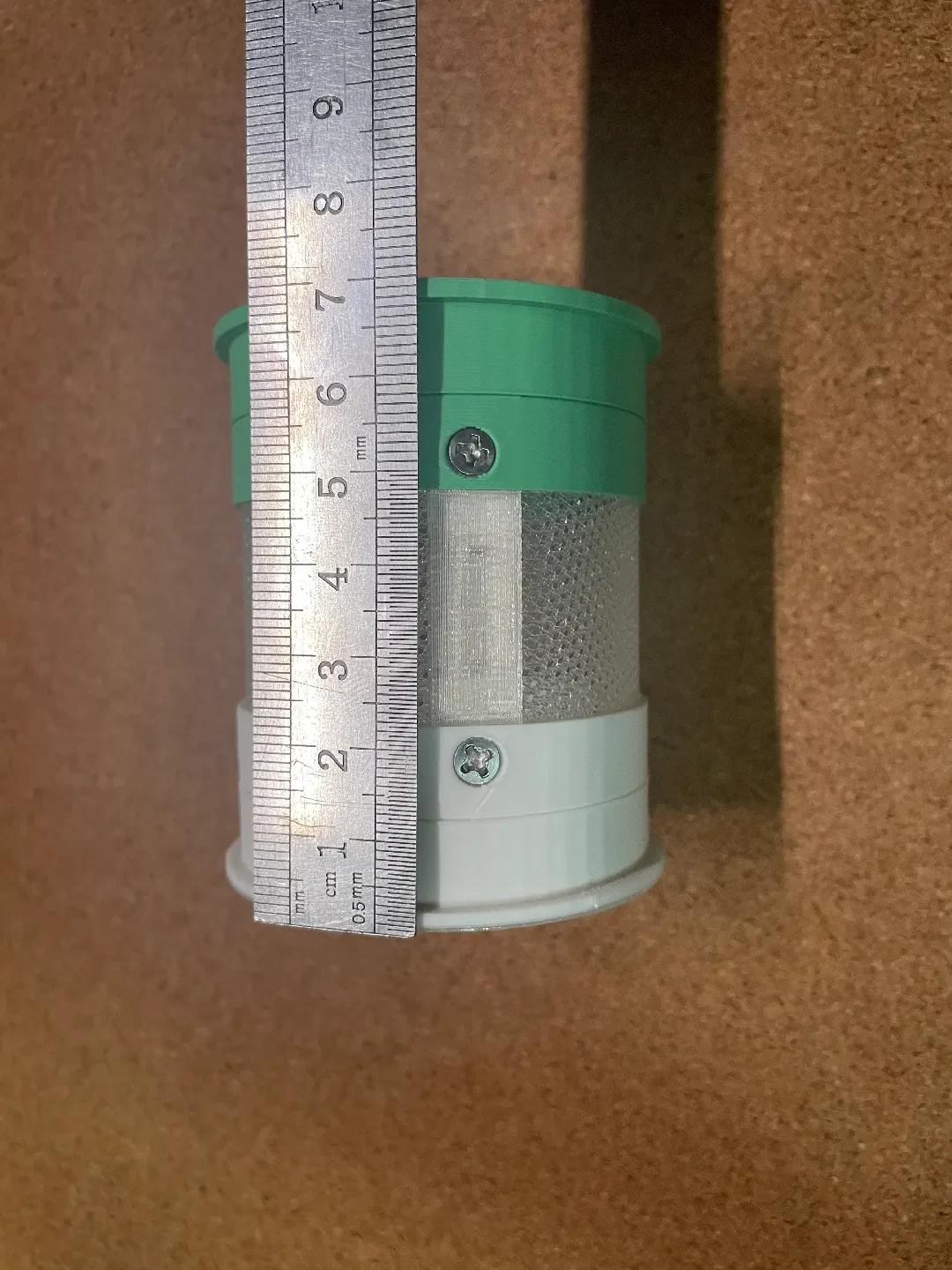

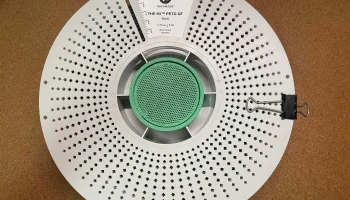

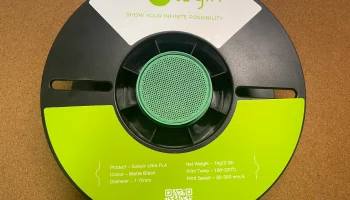

Это коробочка для катушек, «оклеенная» бумагой. Имея диаметр 55 мм, общую глубину 70 мм и глубину вставки 65 мм, он совместим с многоразовыми катушками Kexcelled, одноразовыми бумажными катушками Creality и катушками Creality Soleyin. Его можно вставить, не выпадая, но он не устойчив.
«Papered» указывает на то, что он вдохновлен рулонами бумаги. Когда вы используете гибкий печатный материал, такой как PLA, для первого слоя печати, вы обнаружите, что его можно согнуть и свернуть в трубку.
Это часть серии «Papered». Пожалуйста, проверьте мой профиль, чтобы увидеть больше моделей, основанных на том же принципе; это может быть полезно.
Описание компонента
Распечатайте файл конфигурации напрямую. Некоторые компоненты в этом проекте можно настраивать.
Компонент
STL-файл
Настраиваемый
П1
обложка
обернутая-катушка-контейнер-крышка.основное+кольцо+заготовка
обернутая катушка-контейнер-крышка.пустой
Да
П2
кольцо
обернутая-катушка-контейнер-кольцо.основной+приспособление+кольцо+заготовка
обернутая-катушка-контейнер-кольцо.пустой
Да
П3
стена
оклеенная-катушка-контейнер-стена.основной+пустой
оклеенная катушка-к��нтейнер-стена.пустой
Да
П4
шов
шов контейнера-катушки с бумагой
П1
крышка-контейнер-катушка с бумагой
Обложка содержит два варианта: вариант с сеткой и вариант с кольцом.
Лучший подход — распечатать по одной копии каждого варианта P1, при этом ��ариант сетки будет внизу коробки, а вариант кольца — вверху. Это позволяет открывать коробку, поворачивая верхнюю часть.
П2
бумажная катушка-контейнер-кольцо
Обложка содержит два варианта: вариант с кольцом и вариант с сеткой.
Используется вместе с P1. Если P1 — это вариант сетки, P2 должен быть вариантом кольца; и наоборот, если P1 — это вариант кольца, то P2 должен быть вариантом сетки.
П3
Стенка-контейнера-катушки с обоями
Внешняя стена
П4
шов контейнера-катушки с бумагой
Используется для соединения швов стен.
Индивидуальная печать
Настройте компонент в соответствии с вашими потребностями
Компонент
STL-файл
Пользовательская операция
обложка
обернутая катушка-контейнер-крышка.пустой
Установить разреженную заливку
кольцо
обернутая-катушка-контейнер-кольцо.пустой
Установить разреженную заливку
стена
обернутый-мыльница-стена.пустой
Установить разреженную заливку
Изменить бланк Для модели разреженной заливки и плотности заданы значения по умолчанию — 50 % сот.
Треугольники обеспечивают большую прочность, а прямые линии печатаются быстрее. Если вы хотите ��оэкспериментировать с различными сочетаниями шаблонов и скоростями заполнения, рекомендуется сначала выполнить тест с разреженной заливкой.
Подготовка крепежа
Помимо печатной части, вам понадобятся следующие крепежи:
Количество
Примечания
M3x3x4,2 мм Т-образная гайка для термоформования
8
Длина 3 мм, внешний диаметр 4,2 мм.
Винты с потайной головкой М3х5
8
Общая длина 5 мм
Вы можете использовать удлинитель, чтобы вставить гайки, или использовать клей, чтобы прикрепить их.

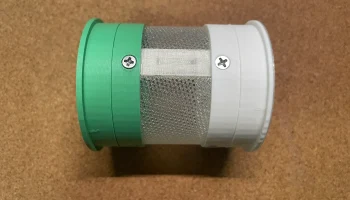

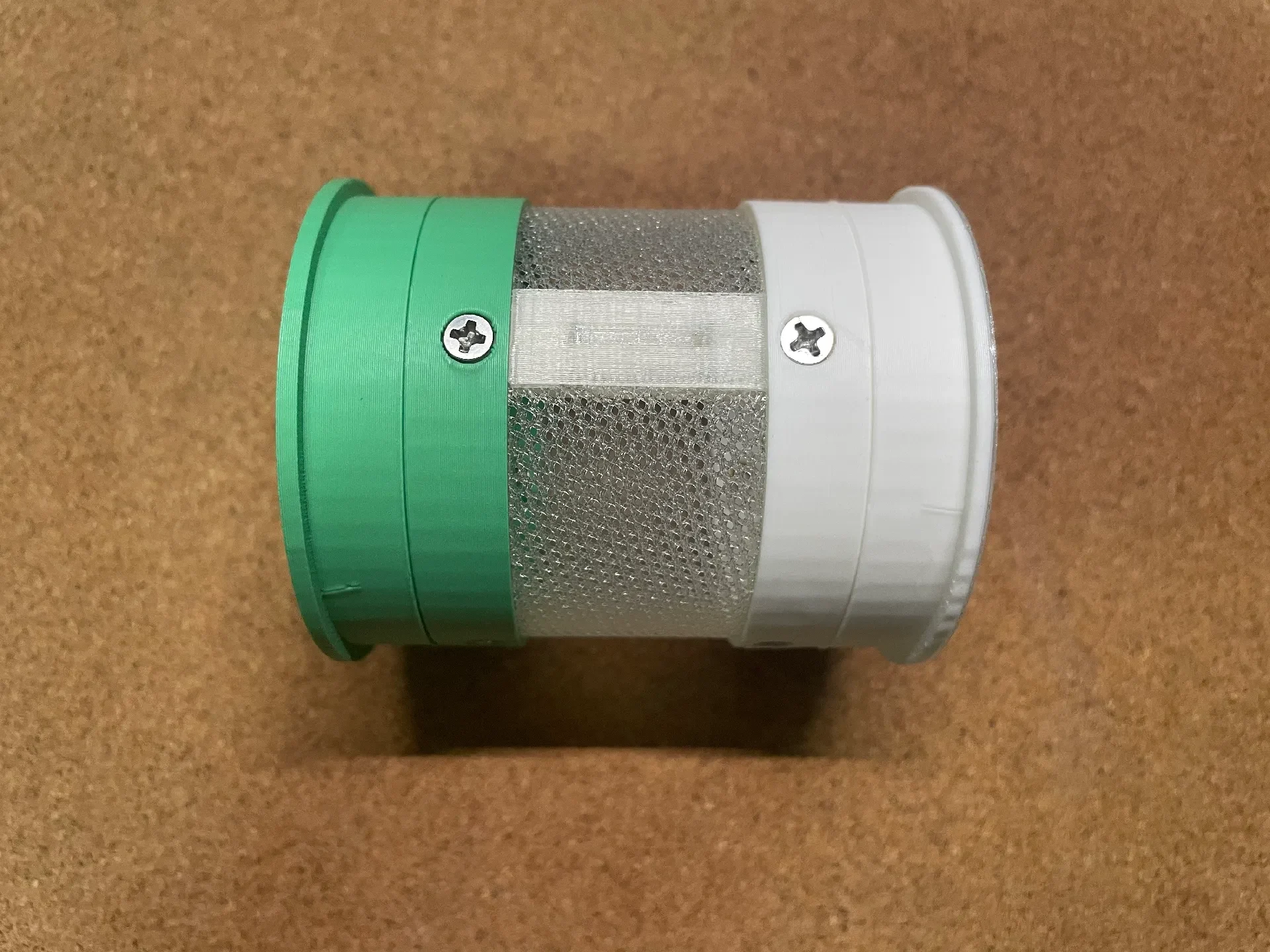

Этапы установки
Имплантируйте термоплавкие гайки на место. Я использовал жало паяльника, чтобы имплантировать их изнутри.
1. Вставьте в шов одну сторону стены.
2. Вставьте другую сторону стены в шов, совместив отверстия для винтов.
3. Вставьте стену в крышку, совместив отверстия для винтов.
4. Вверните четыре винта.
5. Аналогично вставляем стенку в крышку на другом конце. Внутренняя стенка одного из отверстий для винтов крышки немного тоньше, что позволяет лучше вставить его в шов стены.
6. Установите обе крышки на место.
7. Для завершения вкрутите их в оба кольца, как винты.
