ДВУХПОРТОВОЙ АДАПТЕР PolyDryer для идеального сухого ящик...

Во-первых, ОГРОМНОЕ спасибо @GunplaMark за всю тяжелую работу над оригинальной системой «The Ultimate Cereal Container Filament Drybox — Official Remix»! Блестящая работа, мы все должны вам выразить огромную благодарность!

⚠ ПРИМЕЧАНИЕ. Этот адаптер предназначен для версии «ОФИЦИАЛЬНЫЙ РЕМИКС», и я не проверял совместимость с «Оригинальной» версией от @GunplaMark.

Файлы STEP включены!

КОНСТРУКЦИЯ ВОЗДУШНОГО ПОТОКА ПОЛИСУШИЛКИ:

PolyDryer Box имеет 2 порта: задний порт служит для подачи нагретого воздуха, а передний порт служит для возврата, позволяя внутреннему вентилятору рециркулировать теплый воздух вверх сзади, вокруг катушки с нитью и обратно к нагревательному элементу в основании.

ОГРАНИЧЕНИЯ ОРИГИНАЛЬНОГО АДАПТЕРА POLYDRYER:

Адаптер PolyDryer от @GunplaMark является хорошей отправной точкой, но имеет некоторые ограничения, связанные с использованием только основного круглого отверстия в ящике для хранения как для «приточного», так и для «возвратного» воздушного потока. Подозреваю, что адаптер от @GunplaMark существенно снижает внутреннюю циркуляцию воздуха, а значит, снижает эффективность сушки филамента. Кроме того, расстояние, которое должен пройти теплый воздух, значительно увеличивается, что приводит к потерям тепла на пути и дальнейшему снижению эффективности сушилки.

НОВОЕ РЕШЕНИЕ — ДВУХПОРТОВОЙ АДАПТЕР POLYDRYER:

В моем дизайне/ремиксе в крышке ящика для хранения вырезано дополнительное отверстие, повторяющее существующий тисненый шестиугольник в литьевой форме.

Новое уплотнительное кольцо из ТПУ и крышка с шестигранным уплотнением обеспечивают герметичность коробки.

Два новых порта адаптера для PolyDryer обеспечивают правильную циркуляцию воздуха и более эффективную сушку нити, как и предполагалось.

НЕОБХОДИМЫЙ ЯЩИК ДЛЯ ХРАНЕНИЯ:

Из списка @GunplaMark используйте рекомендованные им коробки для хранения с ШЕСТИГРАННИКОМ на крышке: https://www.amazon.com/gp/product/B07NP98YKY?th=1&linkCode=sl1&tag=gunplagallery-20&linkId=a5450031b4b664e87343ca22a40cc0d5&language=en_US&ref_=as_li_ss_tl

РАСПЕЧАТАЙТЕ + ИНСТРУКЦИЮ ПО СБОРКЕ:

Все файлы ориентированы правильн�� для печати.

НИКАКИЕ ОПОРЫ НЕ ТРЕБУЮТСЯ, хотя внутри изогнутого воздуховода может наблюдаться некоторое косметическое провисание.

Настройки печати по умолчанию в порядке (высота слоя 0,2-0,25 мм, заполнение 15 %, 2 периметра).

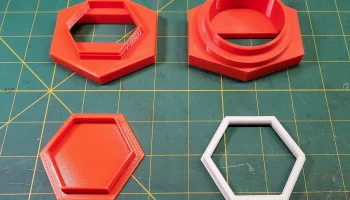

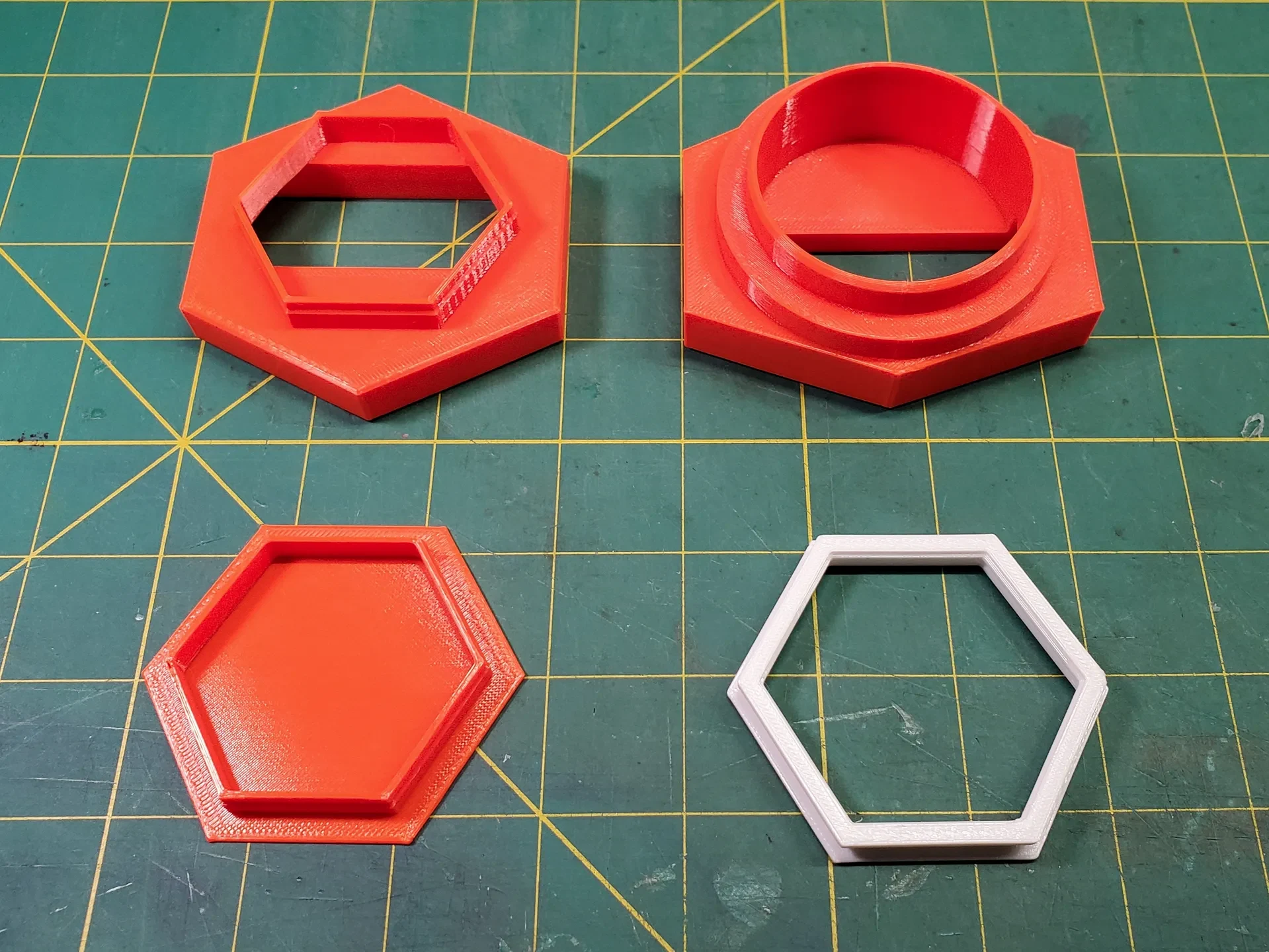

Напечатайте их из PETG или другой высокотемпературной нити:

Адаптер PolyDryer — передний порт адаптера
Адаптер PolyDryer — задний порт адаптера
Адаптер PolyDryer — уплотнение заднего порта
(@Оригинальная модель «Lid-Seal» от GunplaMark для существующего круглого отверстия.)

Распечатайте «Адаптер PolyDryer — уплотнительное кольцо заднего порта» с помощью ТПУ (для хорошего уплотнения рекомендуется твердость по Шору 95А или аналогичная мягкость).

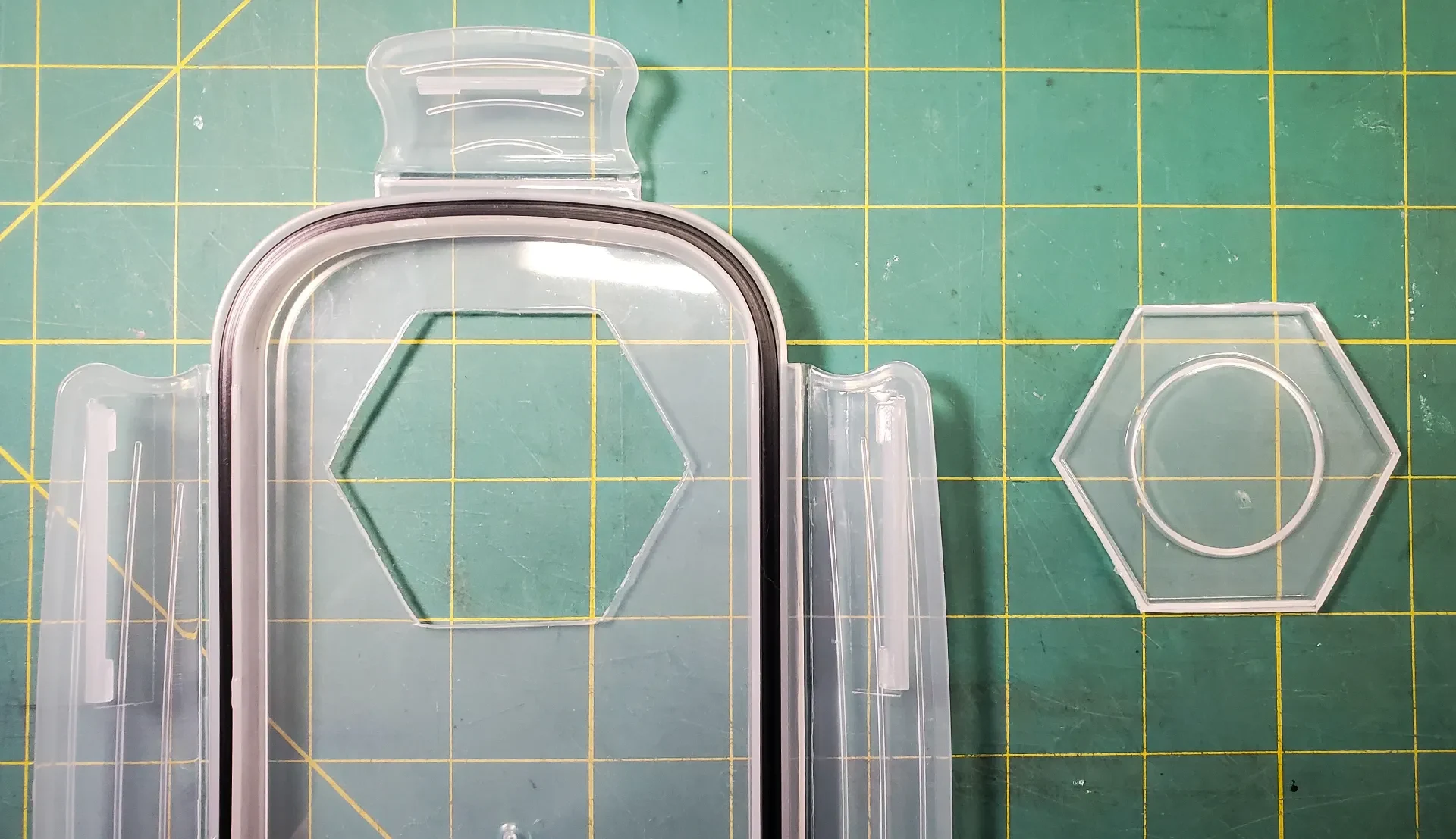

ВЫРЕЗАЙТЕ СУЩЕСТВУЮЩИЙ ШЕСТИУГОЛЬНИК В КРЫШКЕ:

Используя ОСТРЫЙ канцелярский нож/нож X-Acto, ВНИМАТЕЛ��НО обрежьте внешний край шестиугольника на ВНУТРИ крышки.

⚠ БУДЬТЕ ОСТОРОЖНЫ И НЕ торопитесь! ⚠ Чтобы прорезать крышку, используйте несколько проходов.

РЕЗАЙТЕ АККУРЕЛЬНО! От этого зависит правильная центровка адаптера.

ВСТАВЬТЕ ПРОКЛАДОЧНОЕ КОЛЬЦО ТПУ:

Более широкая часть (лицо модели, плоское на листе печати) выходит на ВНЕШНЮЮ часть ��рышки, более узкая часть — ВНУТРИ.

ТЕСТОВАЯ ПОДГОТОВКА ШЕСТИГРАННЫХ И КРУГЛЫХ УПЛОТНЕНИЙ:
ПОРТЫ АДАПТЕРА ДЛЯ ТЕСТОВОЙ ПОДГОТОВКИ:

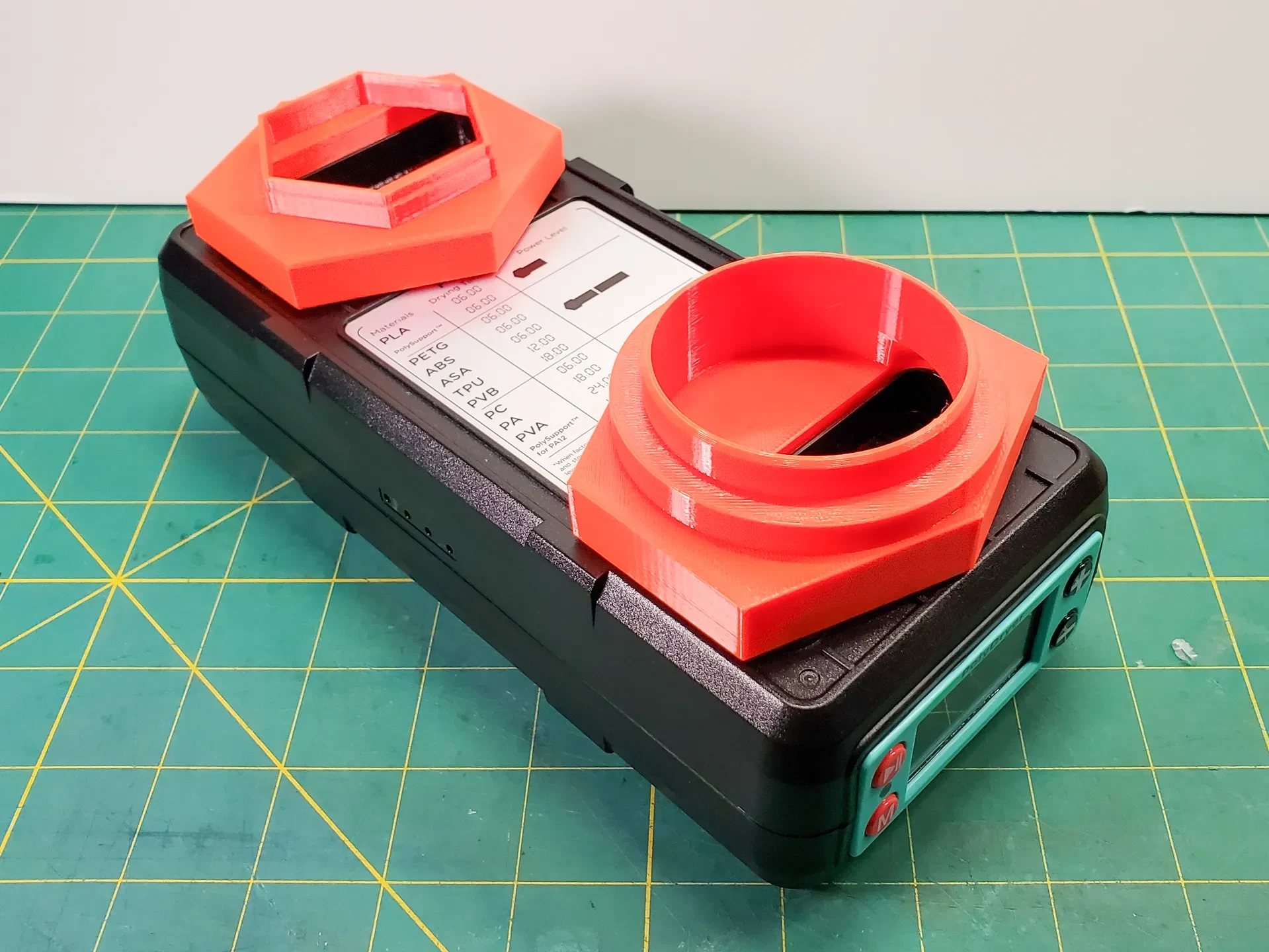

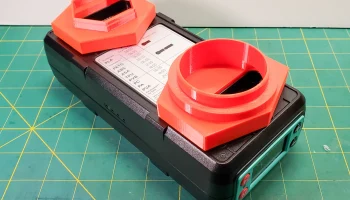

Снимите уплотнительные крышки и поместите ПЕРЕДНИЕ и ЗАДНИЕ порты адаптера на вентиляционные отверстия PolyDryer.

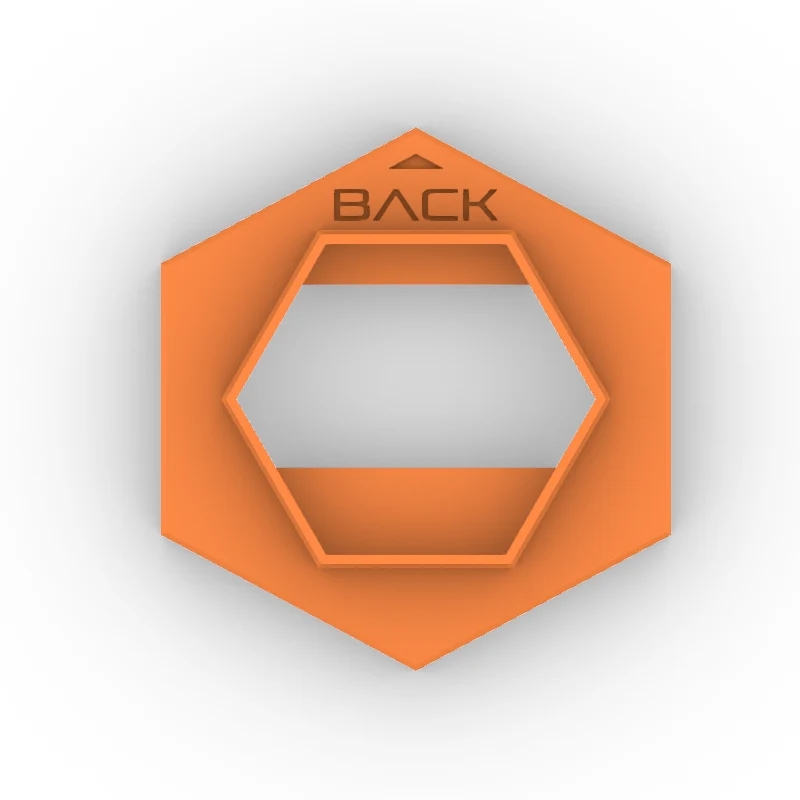

⚠ ОБРАТИТЕ ВНИМАНИЕ НА СТРЕЛКИ ДЛЯ ВЫРАВНИВАНИЯ «ПЕРЕДНЮЮ» И «ЗАДНЮЮ»:

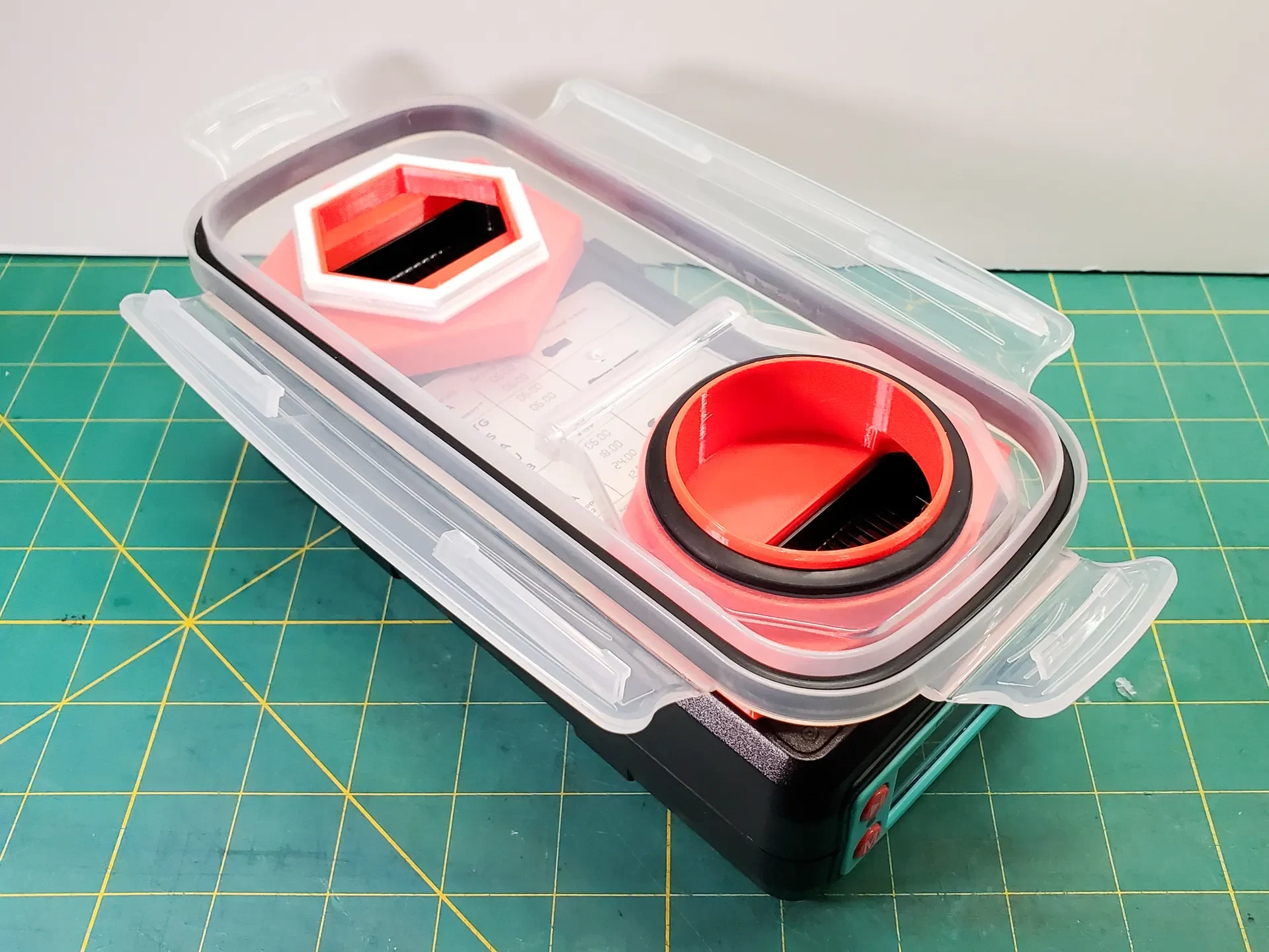

ПОМЕСТИТЕ КРЫШКУ НА ПОРТЫ АДАПТЕРА:
РАСПЕЧАТАЙТЕ + УСТАНОВИТЕ Сухой ящик Ultimate Cereal Container Filament — официальная система ремиксов:

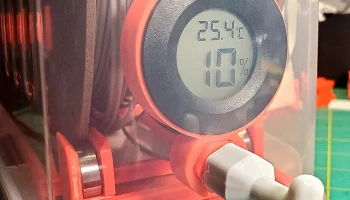

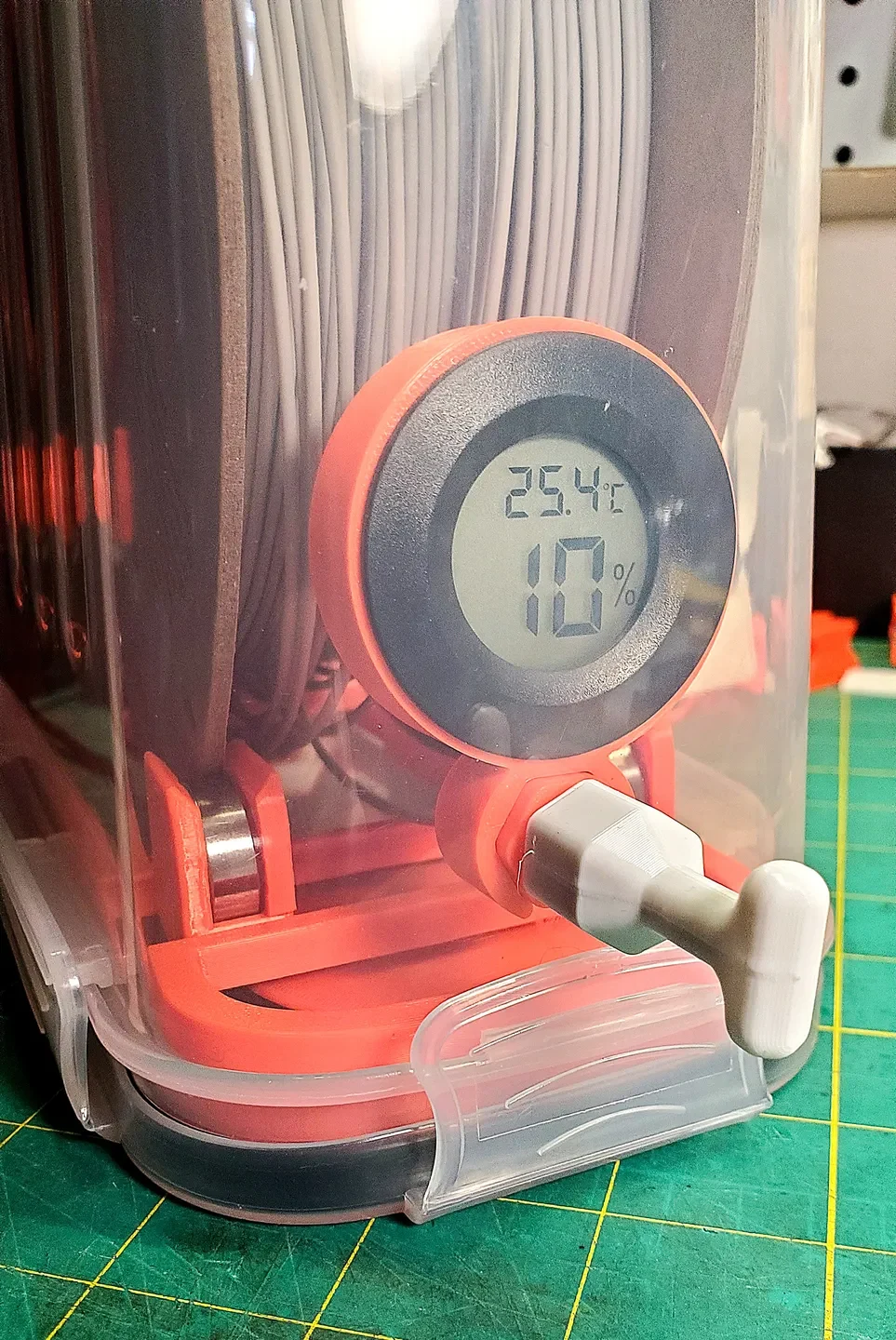

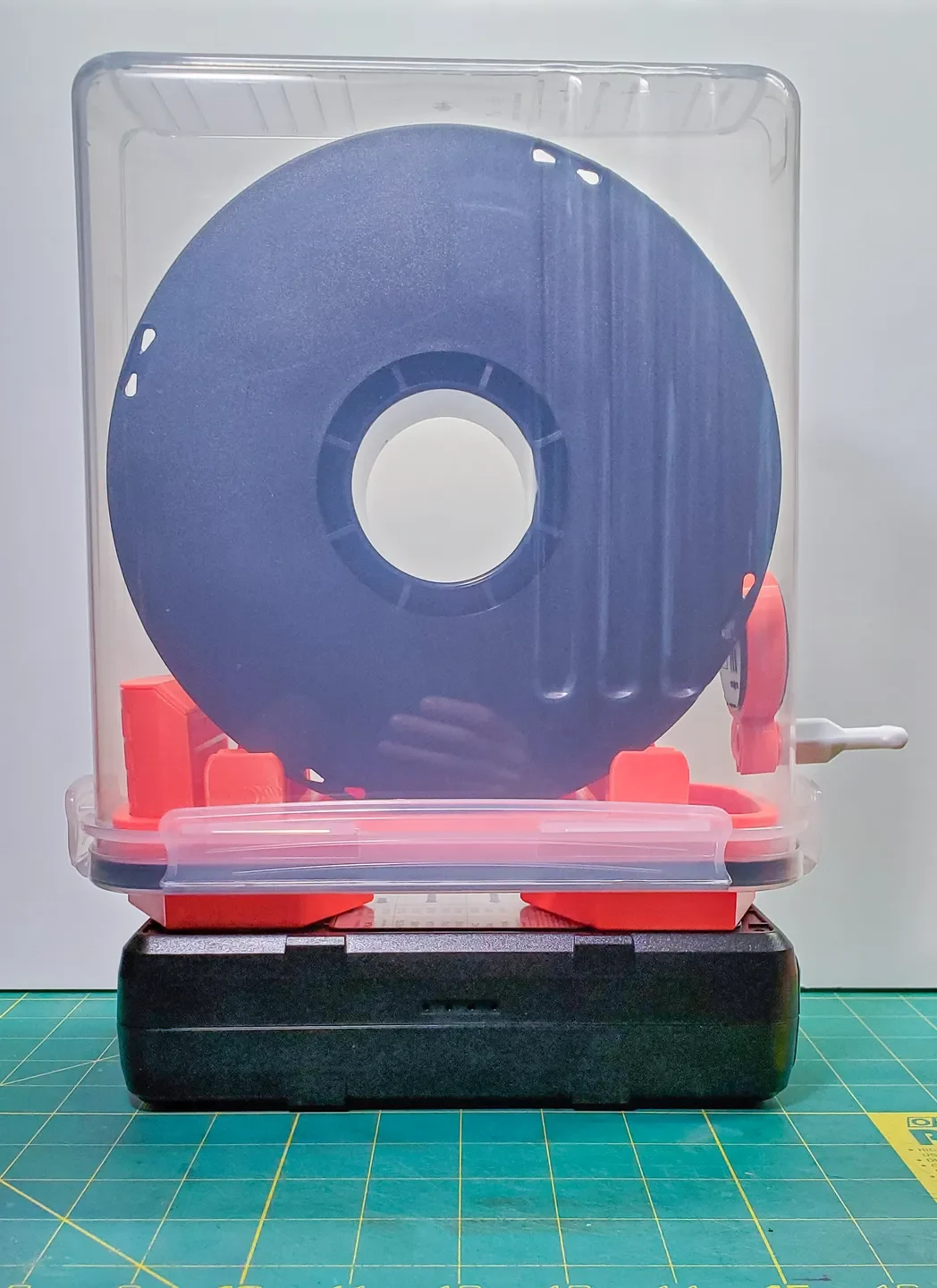

СУХАЯ НИТЬ И УПЛОТНЕНИЕ С ШЕСТИГРАННИКОМ + КРУГЛЫЕ УПЛОТНЕНИЯ:

Файлы STEP включены для модификации/ремикширования.

Пусть ваша нить всегда будет сухой!

Обратная связь всегда приветствуется.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
⚠ ИНСТРУКЦИЯ ДЛЯ ЯЩИКОВ ДЛЯ ХРАНЕНИЯ ДРУГИХ МАРОК:

ВАЖНО! Если вы заказываете контейнер для хранения вещей другой марки, эта конструкция, вероятно, подойдет, но вам нужно будет найти новое шестиугольное отверстие в крышке.

Чтобы выровнять и вырезать новое шестиугольное отверстие:
Ящик для хранения должен иметь круглое отверстие диаметром 60 мм и быть изготовлен из прозрачного материала.
Распечатайте «ПЕРЕДНИЕ» и «ЗАДНИЕ» ПОРТЫ АДАПТЕРА, а также модель «ВЫРАВНИВАЮЩИЙ ШЕСТИГРАННИК».
Поместите букву F
