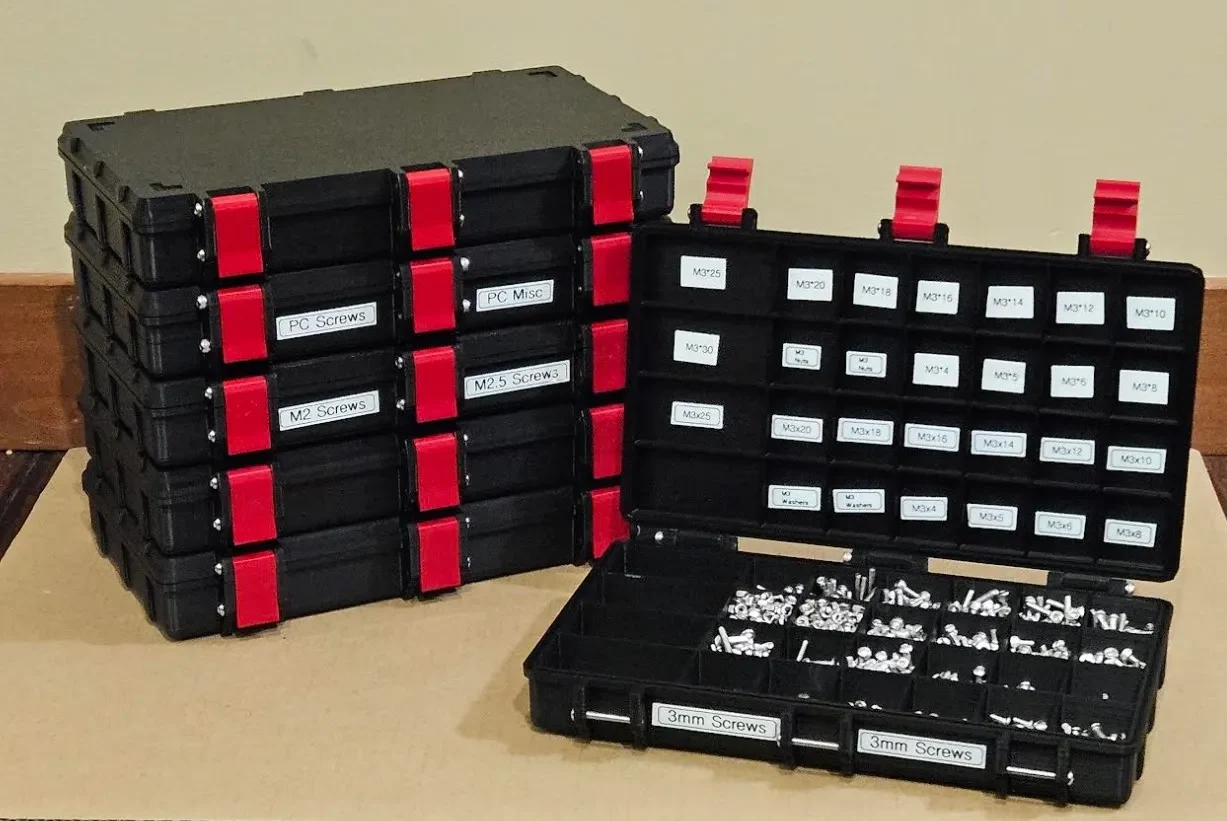

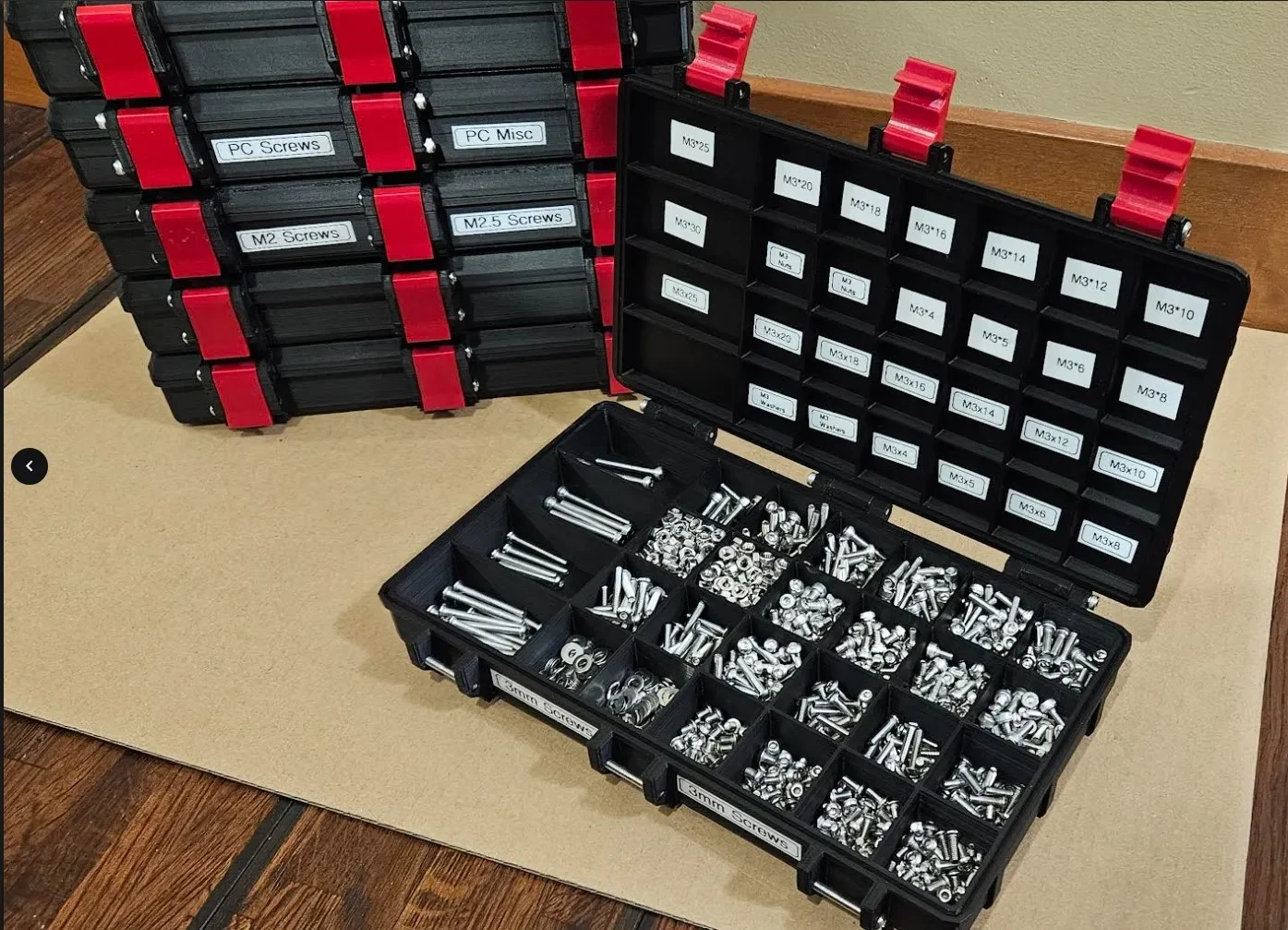

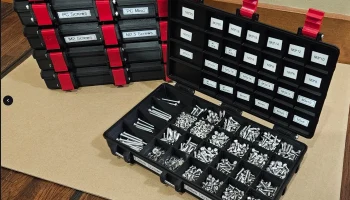

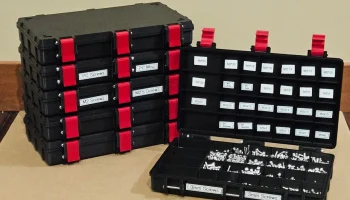

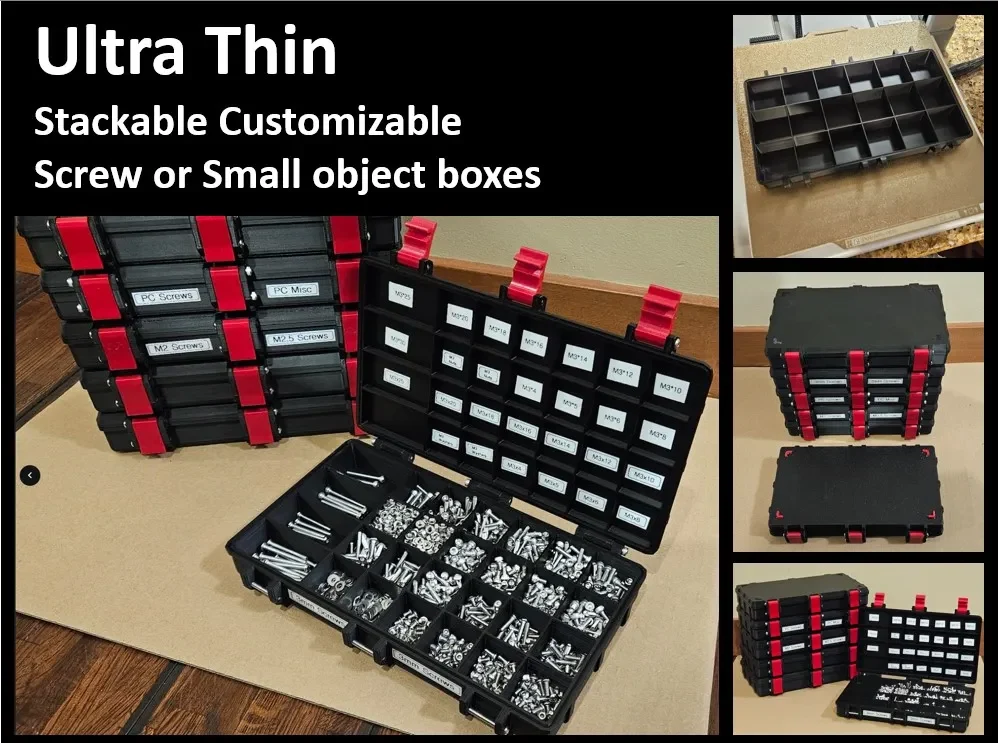

Ультратонкий винт/контейнер для мелких предметов/коробка...
Что/Почему
Эти коробки основаны на моей «Супернастраиваемой прочной коробке в OpenSCAD», где вы можете создать прочную коробку любого размера и стиля по вашему желанию. Он имеет более 60 настраиваемых параметров, с помощью которых вы можете создать прочную коробку любого размера/формы по вашему желанию.

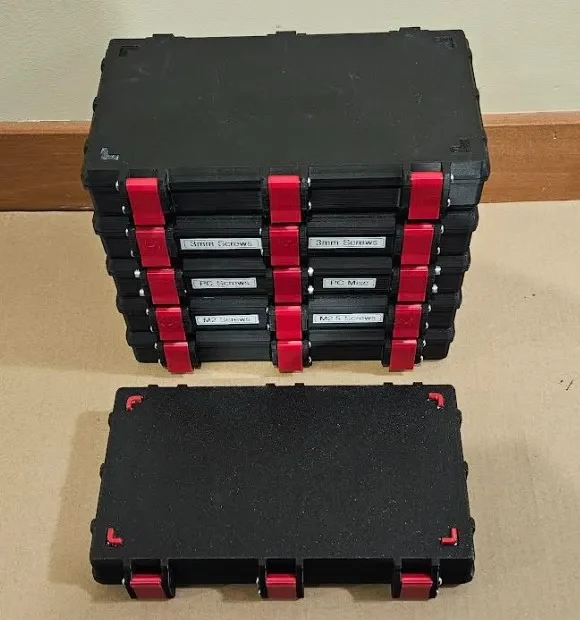

В любом случае, мне нужна была минималистичная штабелируемая коробка стандартного размера для винтов и других мелких и разных предметов. Итак, я решил опубликовать набор штабелируемых прочных коробок стандартного размера. Эти коробки такие же тонкие, и я мог бы сделать их, сохранив их функциональность (следовательно, сведя к минимуму количество пластика, используемого для их печати).
Для сборки коробки вам понадобится;
Винты M3 9-25 мм
суперклей/эпоксидная смола для ног (к сожалению, иногда клей лучше, чем печать на месте, и это один из таких случаев)
Я заранее создал набор STL стандартного размера и связанных с ними профилей печати. Все это будет накладываться друг на друга.

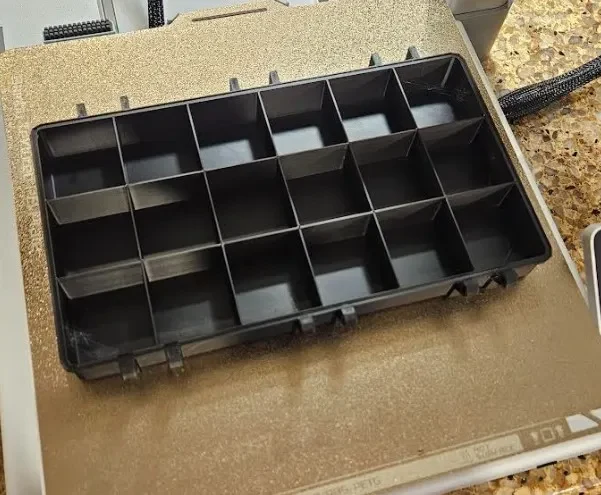

Внутренние размеры коробок: (217,6 x 117,6 x 32 мм). Это потому, что мой исходный файл OpenSCAD был основан на внешних размерах основных коробок, а не на внутренних (извините за это). Но, короче говоря, я в основном публикую их для того, чтобы, когда мне по��адобится еще одна (штабелируемая коробка стандартного размера, в которой используется минимальное количество пластика), у меня было удобное хранилище для их распечатки. Если кто-то еще сочтет их полезными… Это ПОТРЯСАЮЩЕ!!!
Ширина стенок коробки 1,2 мм.
Конвекция именования файлов/профилей печати
Пример:
UltraThinStackableScrewCase{NumberOfRows}x{NumberOfColumns}[{-NumberOfColumnDividersToRemove}].stl
Переменные в приведенном выше соглашении об именах описываются следующим образом:
NumberOfRows: это число или строки внутри корпуса.
NumberOfColumns: количество столбцов внутри корпуса.
NumberOfColumnDividersToRemove: если это значение установлено, то это количество разделителей будет удалено для создания одного столбца большего размера, но при этом будет соблюдаться интервал, созданный на основе указанного NumberOfColumns.
Подготовка к печати

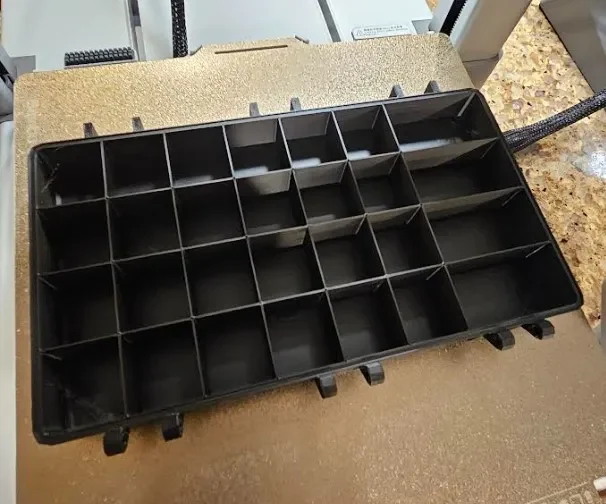

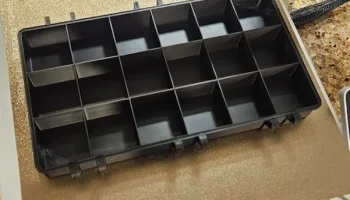

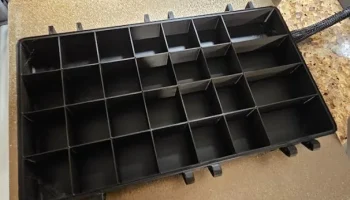

Все объекты для каждого ящика находятся в каждом отдельном файле. вы можете использовать кнопку «Разделить на объекты» в слайсере Prusa/Bambu, чтобы разделить объекты для печати.
Защелки
В зависимости от допусков вашего принтера вам может потребоваться напечатать более свободные защелки.
Если защелки слишком тугие, вы можете попробовать распечатать более слабые защелки. Попробуйте распечатать предварительно созданные защелки в папке «Looser Latches». Я распечатал эти коробки на трех разных принтерах, и все они работали хорошо. Просто всем нужны были разные защелки из-за того, насколько точно они печатают.
Мой Bambu A1 использовал защелки в основных файлах
Моем�� Ender 3V2 требовались UltraThinStackableScrewCaseLooseLatches
Моему Sovol SV01 также требовались UltraThinStackableScrewCaseLooseLatches.
Настройки
Как я упоминал ранее, я создал эти коробки, используя свою модель «Супер настраиваемый прочный ящик в OpenSCAD». Ниже приведены основные настройки, которые я использовал для коробок. Единственное, что я меняю между всеми предварительно сгенерированными профилями STL/печати в этой модели, — это количество секций X и Y, которые определяют, сколько разделителей создается для каждого блока.
Надеюсь, что некоторые из вас найдут это полезным.
Спасибо!
