SilicaCore - контейнер для осушителя катушки...

Введение

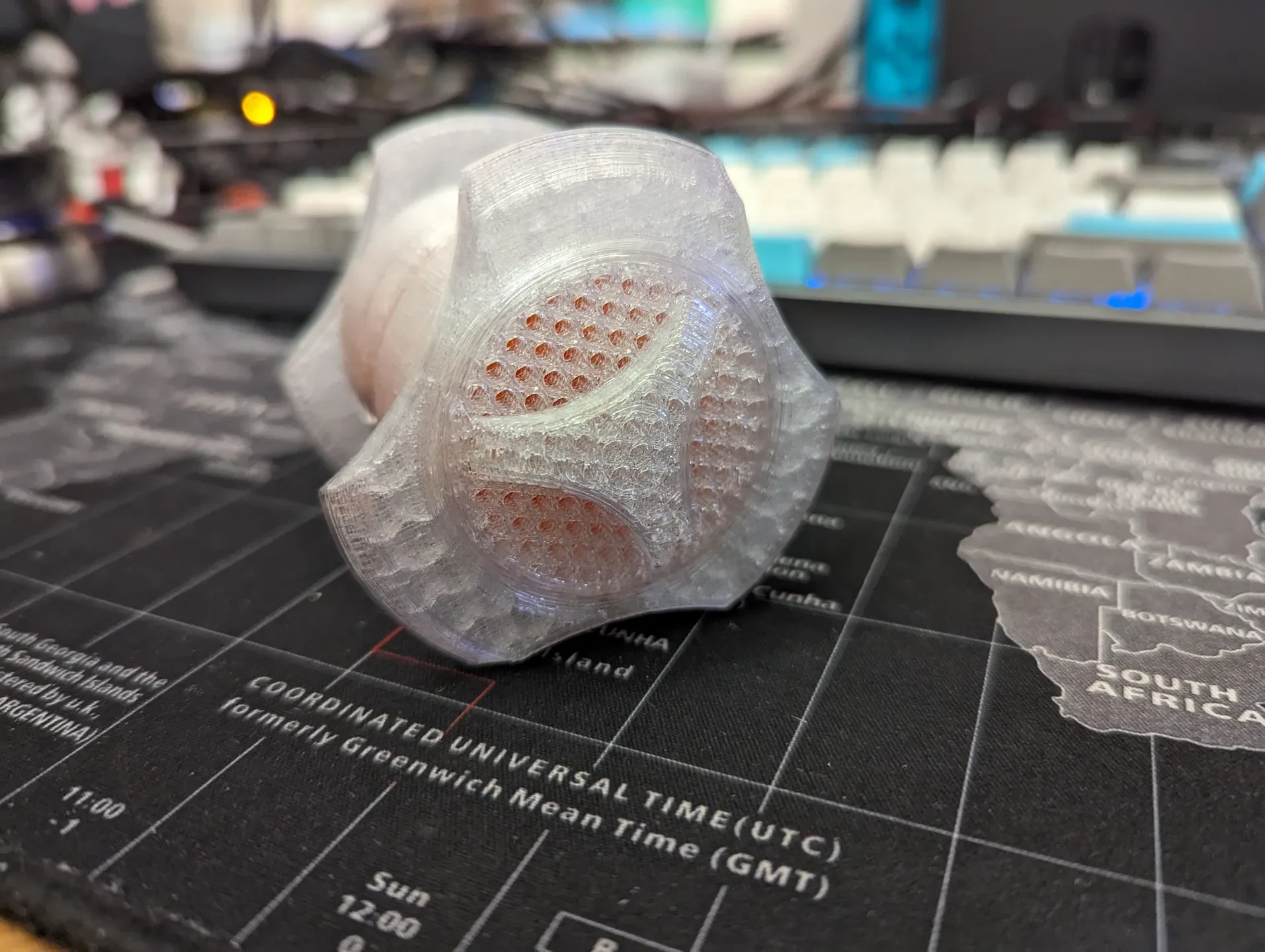

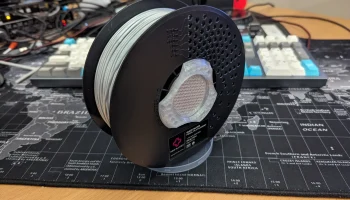

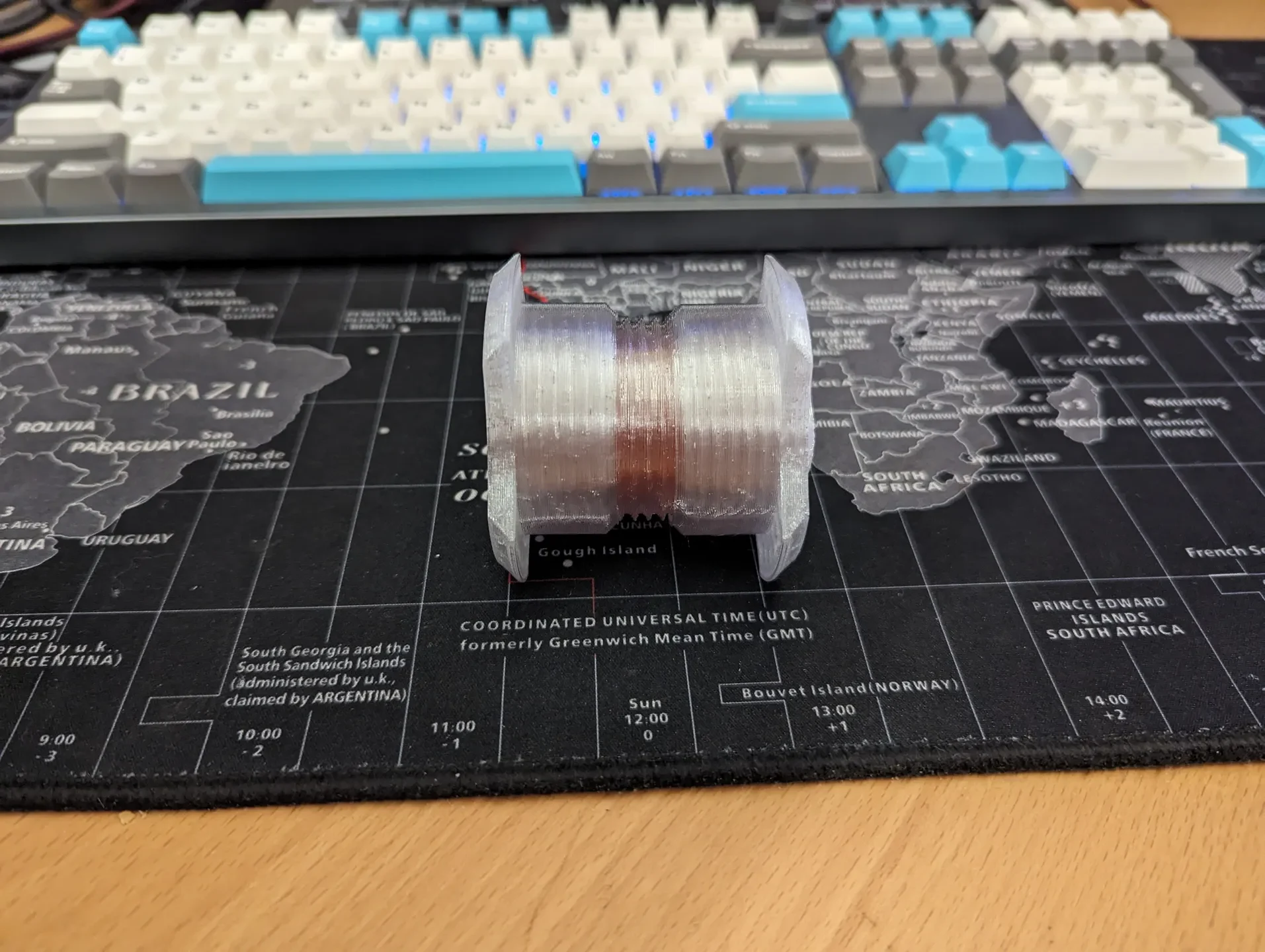

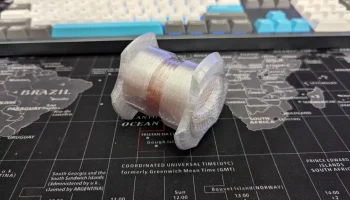

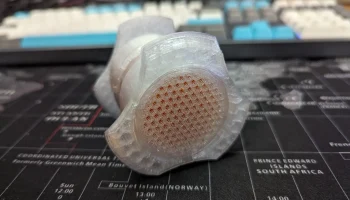

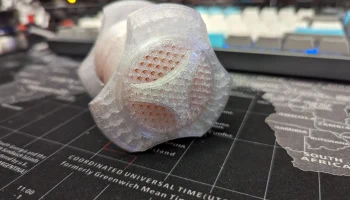

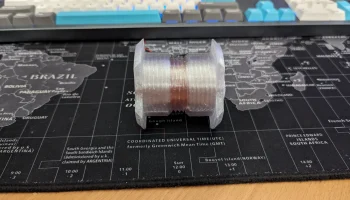

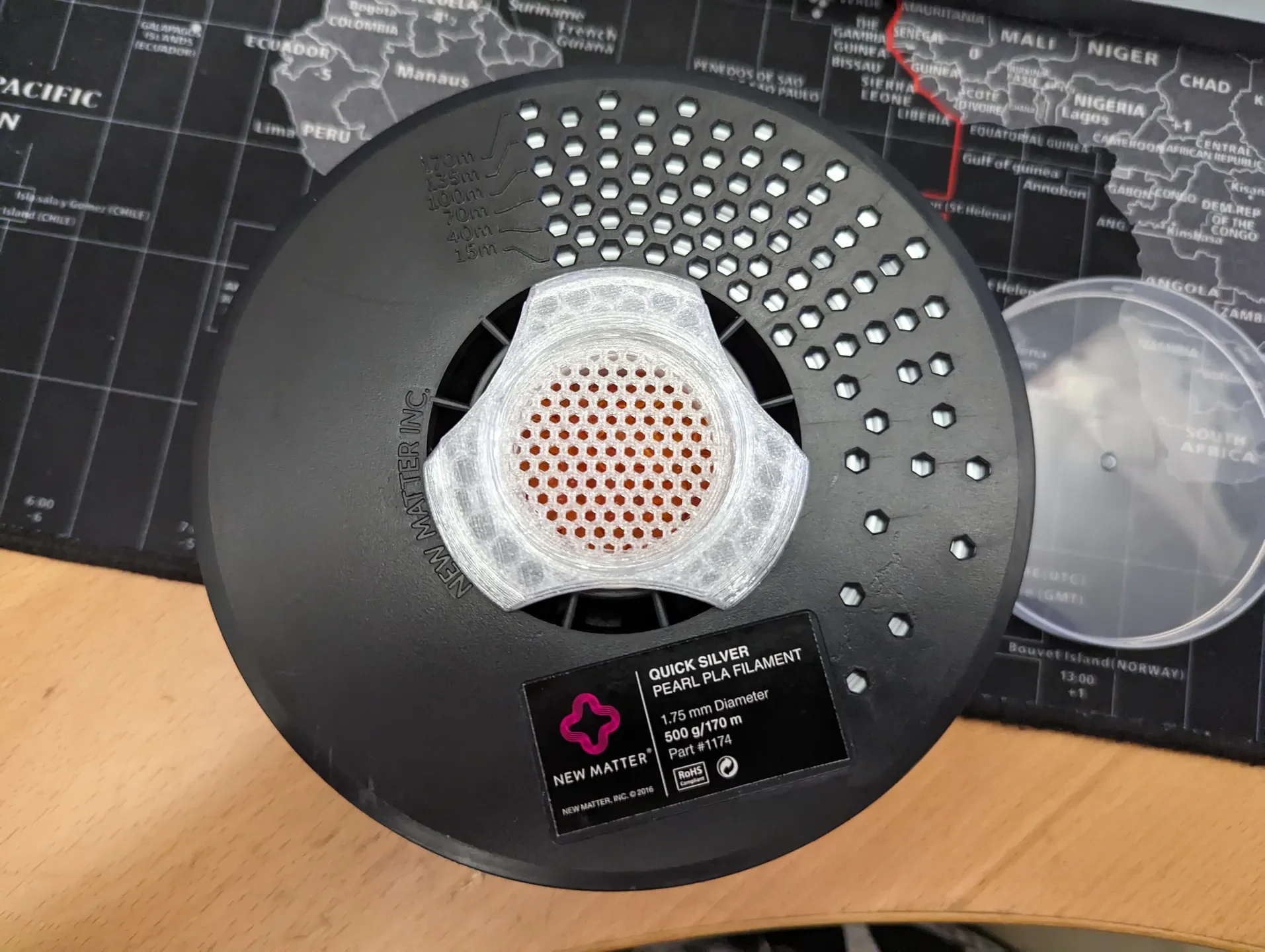

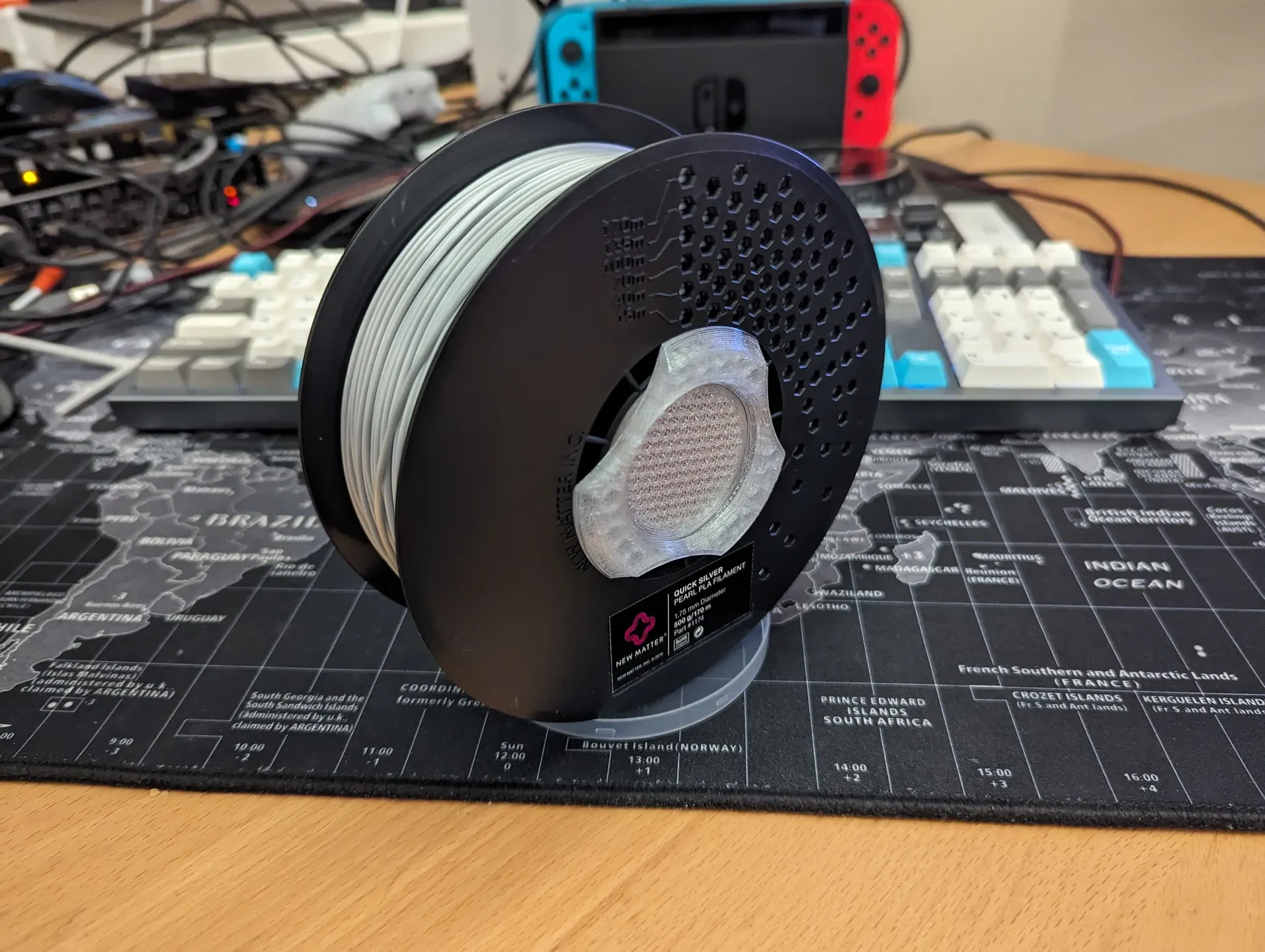

SilicaCore — это контейнер с силикагелем, который находится в центральном отверстии катушки с нитью. Контейнер предназначен для того, чтобы оставаться прикрепленным к катушке при первом открытии катушки до тех пор, пока нить не израсходуется. Когда вы печатаете из дегидратора или сухого бокса, силикагель, прикрепленный к катушке, должен перезаряжаться, что устраняет необходимость использования отдельных контейнеров/пакетов с влагопоглотителем.

Совместимость
Катушки
Диаметр отверстия: 51...65 мм
Ширина шпули: 45...80 мм.
Держатели
Любой держатель или сушилка, в которых не используется центральное отверстие для катушки.
Распечатать инструкции
1x SilacaSpoolCore.stl
Наполн��тель: сотовый, 35% (для силикагеля 3...5 мм, отрегулируйте, если размер другой)
Нижний/верхний сплошные слои: 0 (отключено)
Периметры:
Сопло 0,4 мм = 5
Сопло 0,6 мм = 3
1x SilicaSpoolCap.stl
Наполнитель: сотовый, 35% (для силикагеля 3...5 мм, отрегулируйте, если размер другой)
Нижний/верхний сплошные слои: 0 (отключено)
2x SilicaSpoolNut.stl
Никаких специальных настроек не требуется
Нить
Любая нить, которая не деформируется при нагревании до максимально ожидаемой температуры сушилки. Большинство нитей сушат при температуре 50°С. Я распечатал свой из PETG.

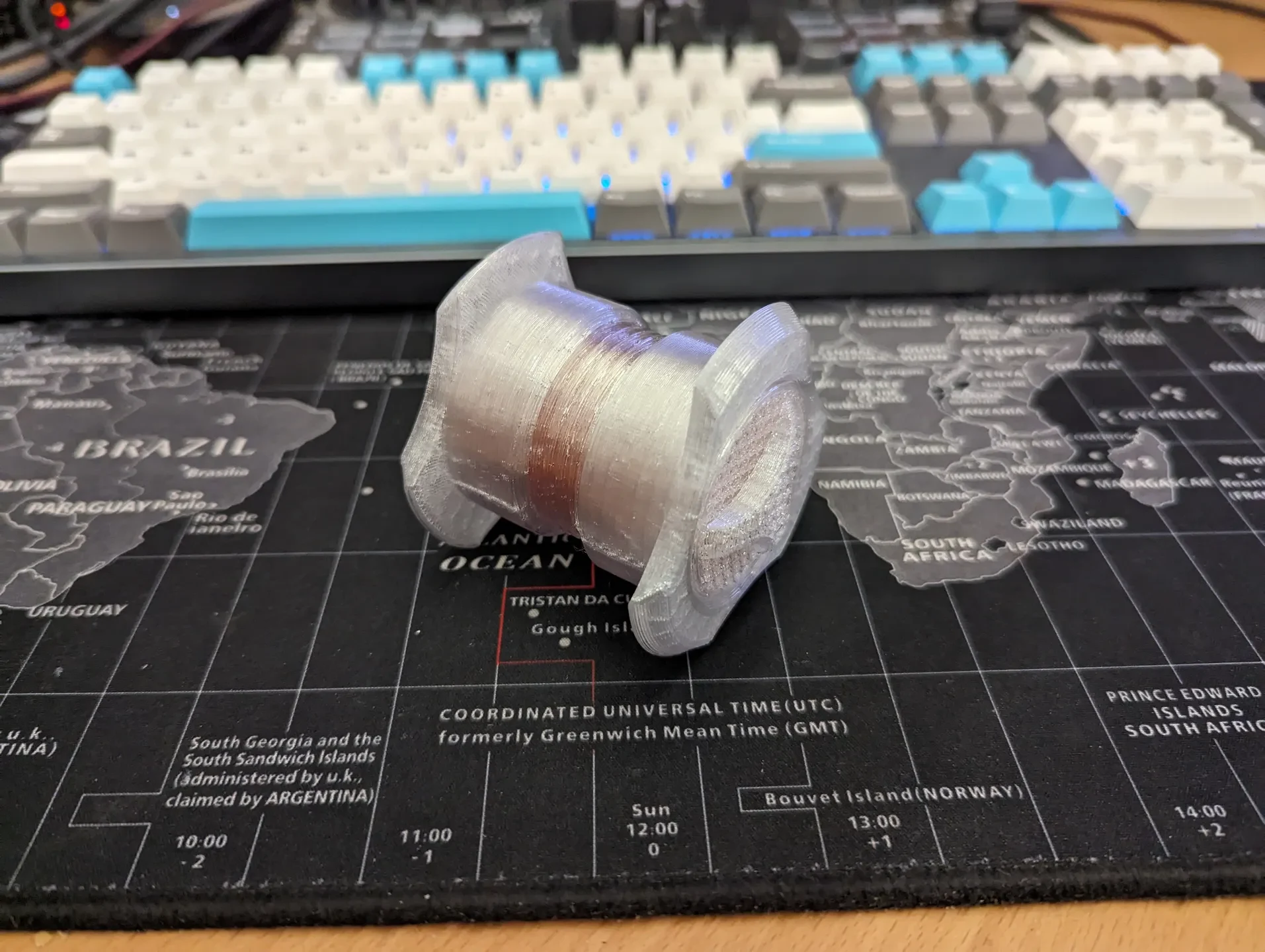

Рекомендуется использовать прозрачный, так как легче всего увидеть индикатор состояния силикагеля.
Дополнительный материал:
Силикагель — используйте перезаряжаемый силикагель с оранжевой маркировкой.
Не используйте синий силикагель. Он содержит хлорид кобальта, который токсичен.

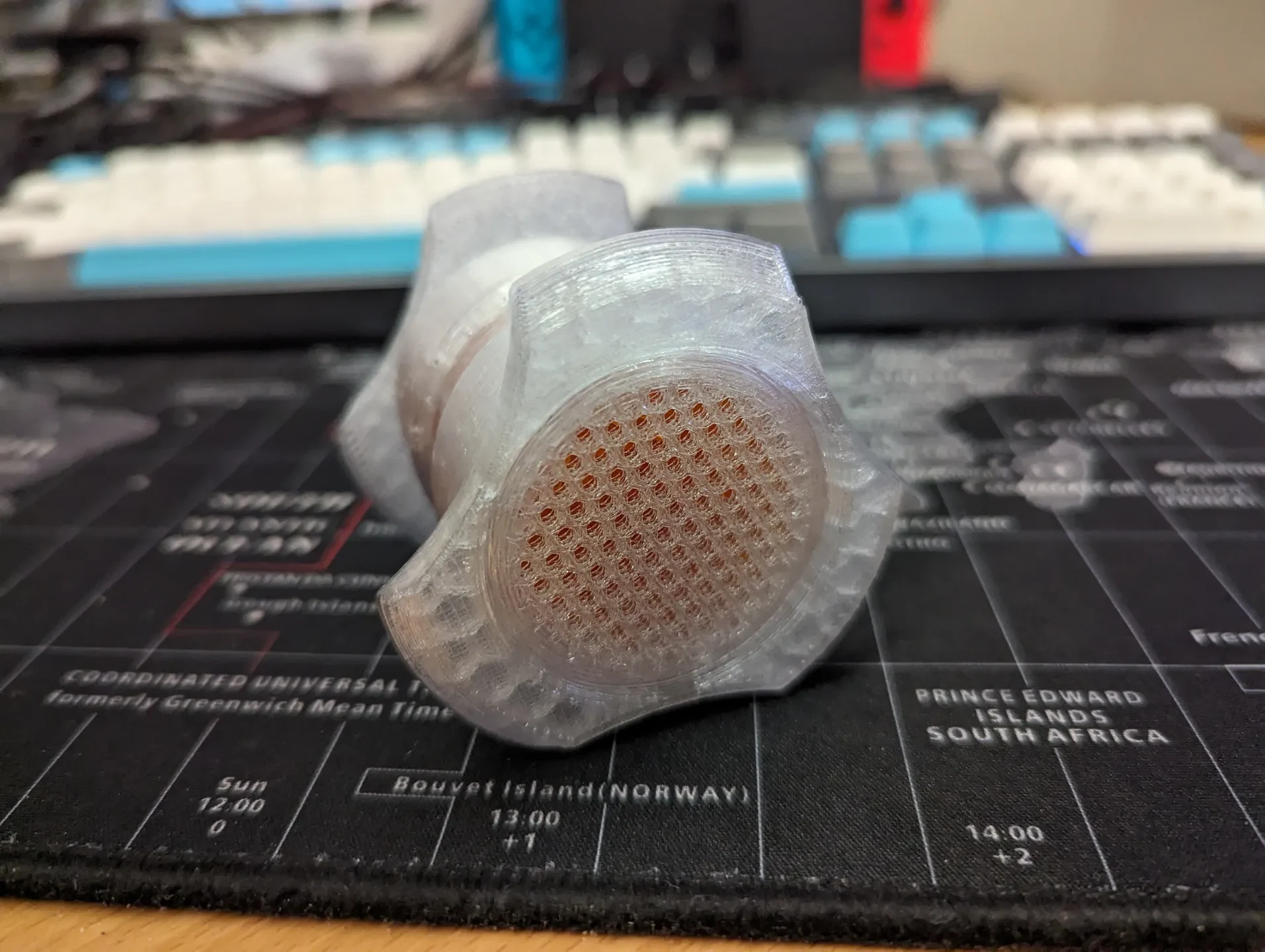

Заполните от ½ до ⅔ сердцевины силикагелем, не заполняйте полностью (около 20-30 г).
Вы хотите, чтобы воздух мог обтекать гель внутри, и пока он печатает из сушилки, он переворачивает гель, чтобы его можно было перезарядить равномерно.
Что я использовал: Dry & Dry — силикагель с оранжевым индикатором.
Другие соответствующие аксессуары

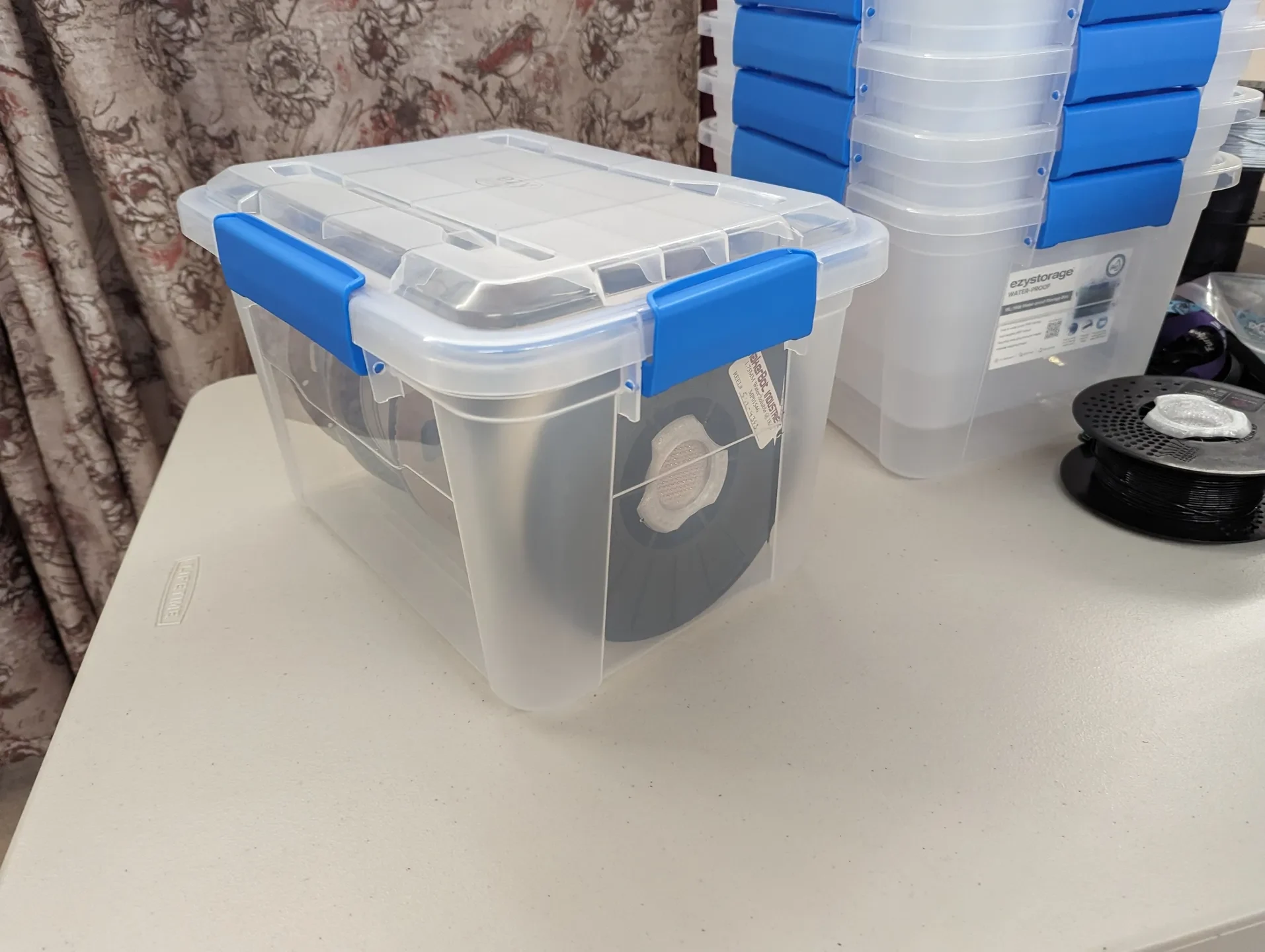

Хранение нити накаливания — герметичный контейнер, минимум IP64
Что я использую: Водонепроницаемая сумка Home Depot Ezy Storage 18 л/19 кв. IP67.

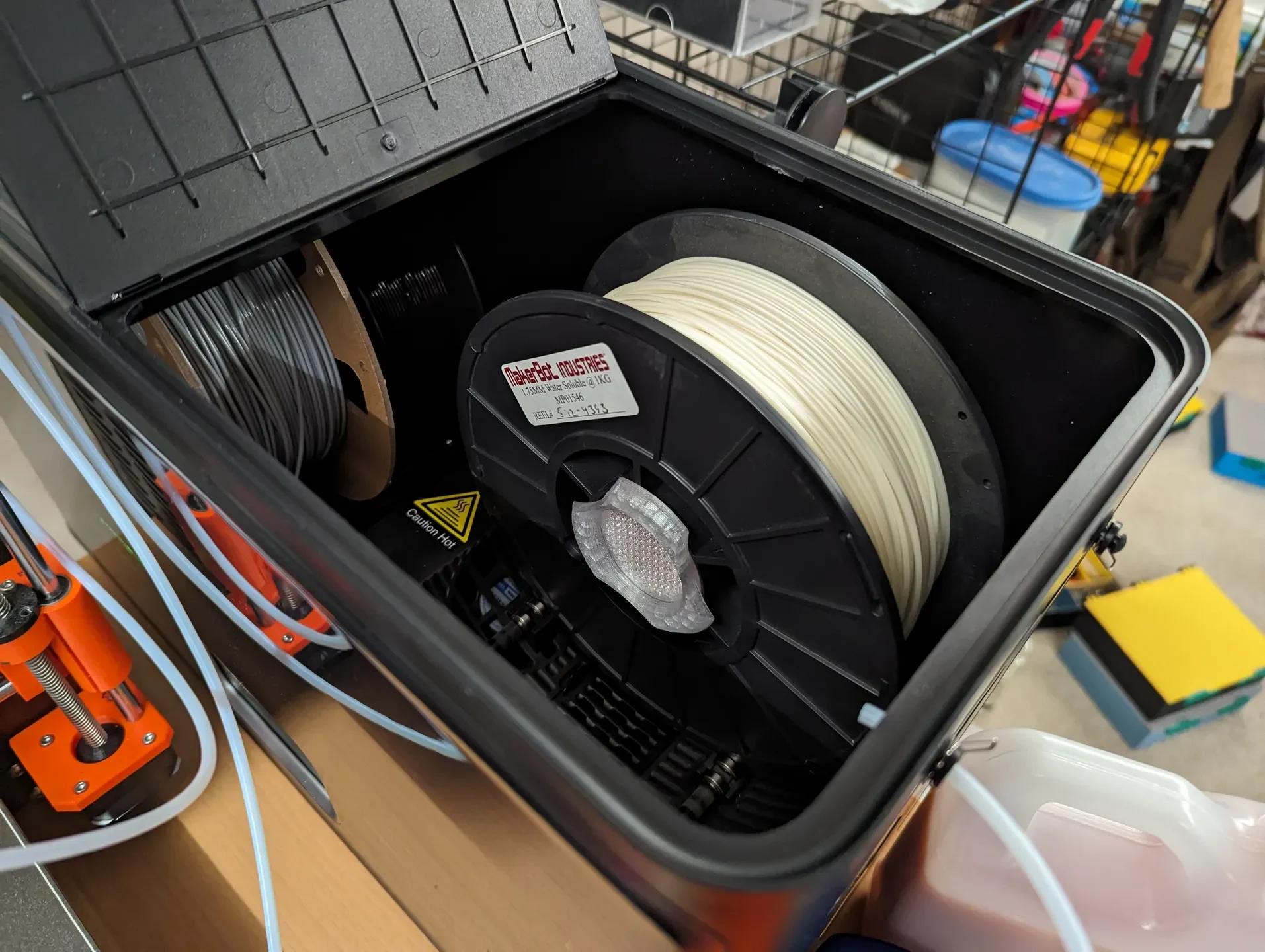

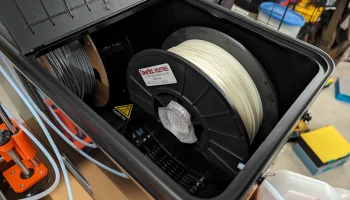

Сушилка накаливания — тип нагрева, ��озволяющий перезарядку силикагеля.
Что я использую: SUNLU FilaDryer S4.
Настройка модели

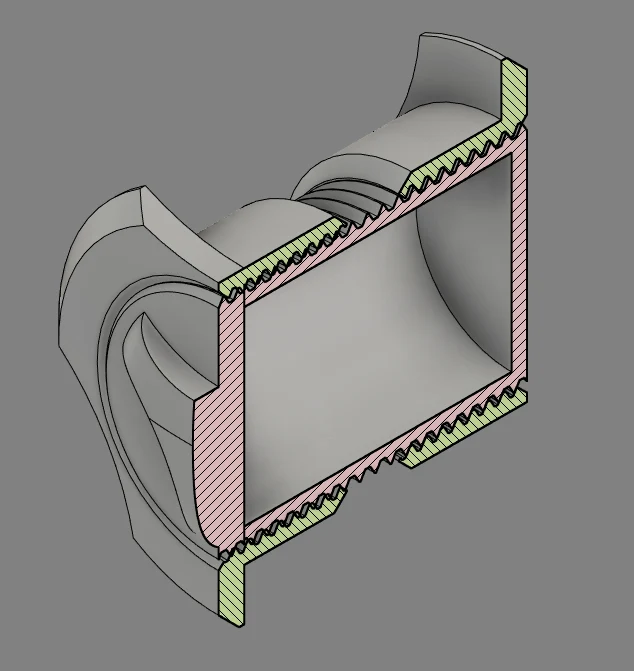

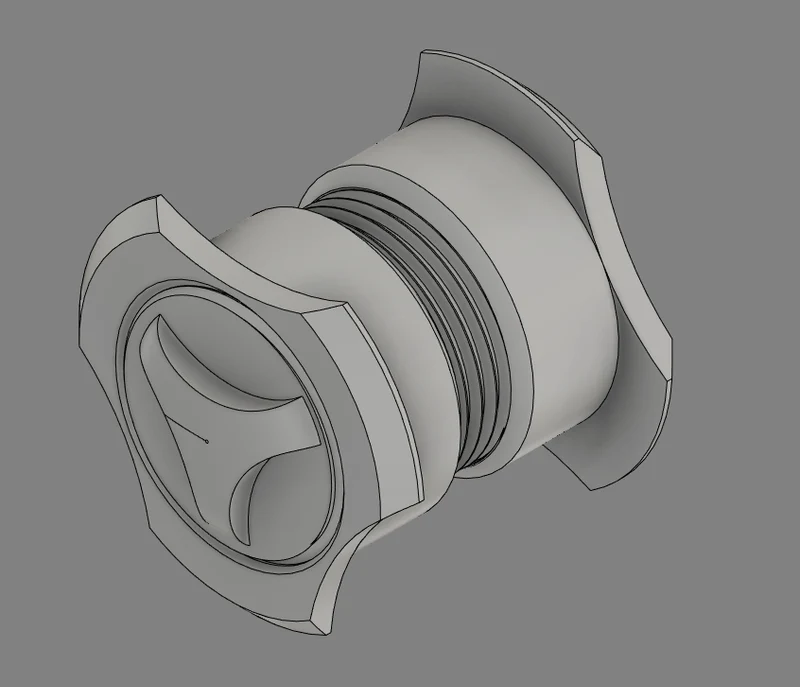

Если ваша катушка больше или меньше поддерживаемого размера, вы можете отредактировать модель в соответствии с вашими потребностями. Этот элемент был разработан в Fusion360, и к нему прилагается файл .f3d. файл STEP также предоставляется, если вы не используете fusion360.

Чтобы изменить диаметр поддерживаемого отверстия:
Отрегулируйте параметр «CoreDia» так, чтобы он был на 5 мм меньше минимального диаметра отверстия катушки.
При настройке диаметра сердечника вам необходимо будет отредактировать все резьбовые элементы на временной шкале в соответствии с новым диаметром. Fusion360 не позволяет параметризовать инструмент резьбовых элементов. :(
Отрегулируйте параметр «NutOuterDia» так, чтобы он как минимум на 5 мм превышал максимальный диаметр отверстия катушки.
Изменение допуска резьбы
Отрегулируйте параметр «ThreadExtraTol».

Я открыт для предложений и идей по улучшению, оставляйте их в комментариях.
