Сухой ящик с двойной нитью / Сухой контейнер KMart 9 л...

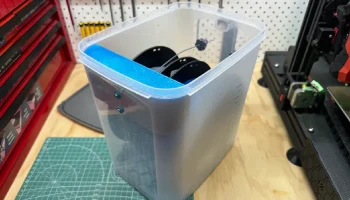

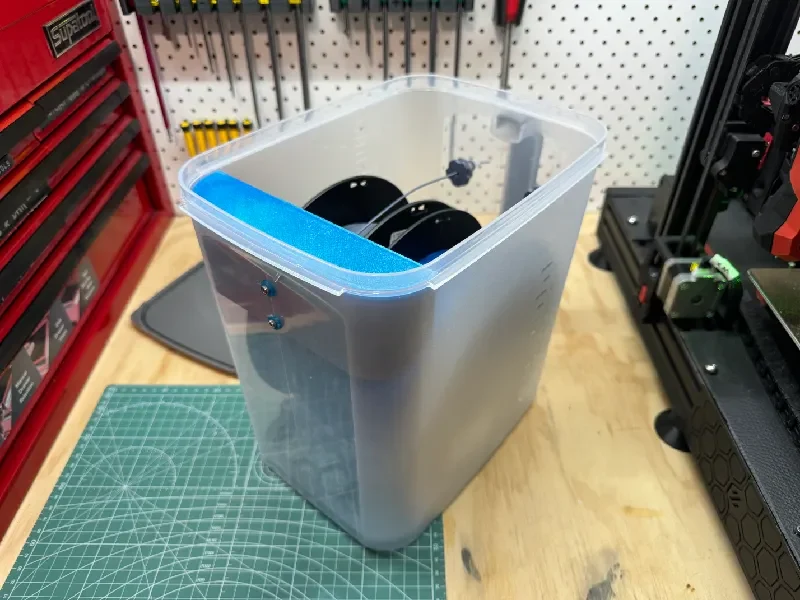

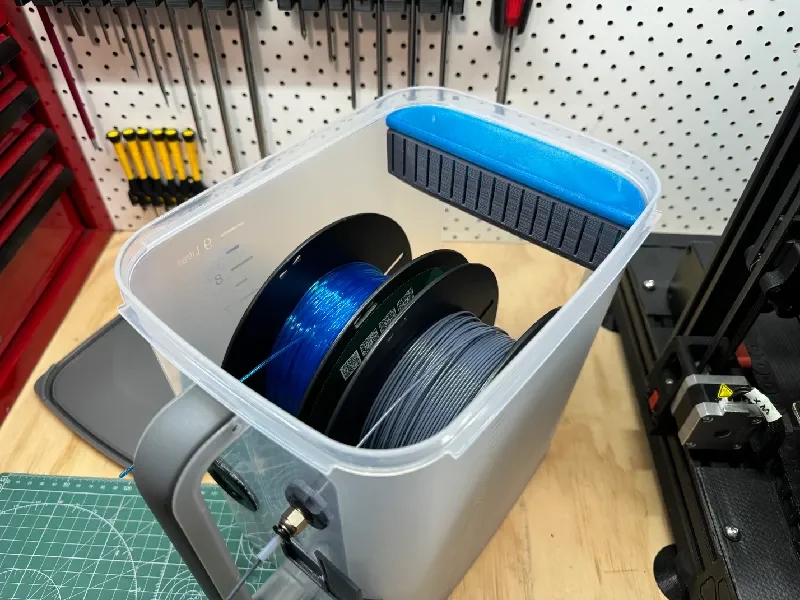

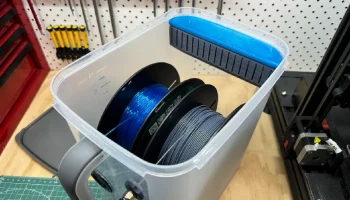

Вы когда-нибудь просматривали печатные материалы в поисках решения для сухого короба с нитью, которое не заставит плакать ваш кошелек? Многие проекты, хотя и абсолютно потрясающие, обычно требуют контейнеров, которых нет в Австралии или которые стоят дорого. Поэтому я обыскал местный торговый центр, неся с собой пустую катушку и упрямо стремясь снизить расходы. Тогда джекпот! контейнер для сухих продуктов K-Mart емкостью 9 л всего за 6 долларов. Это идеальный размер, в который помещаются 2 катушки по 1 кг, и в нем остается немного места для влагопоглотителя и некоторых интересных аксессуаров.
Во многих коробках с нитью для подачи используется стержень, продеваемый через внутренний диаметр катушки, хотя я понимаю притяжение (именно поэтому катушки устроены таким образом). Терпеть не могу, замена катушек или их перемещение — это лишний шаг, который только усугубляет разочарование. Адам Сэвидж придерживается мнения о своем проволочном или ленточном хранилище, что, если оно катится на что-то, оно позволяет вам распределять то, что вам нужно, но делает его гораздо более мобильным для перемещения. В конструкции используются стандартные подшипники 608, которые можно приобрести в разных местах, и стандартные муфты из ПТФЭ PC4-M10, которые, вероятно, лежат в качестве запасных частей в принтере.

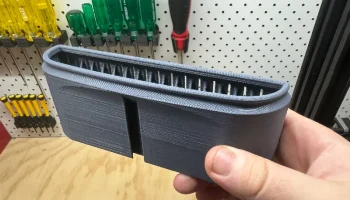

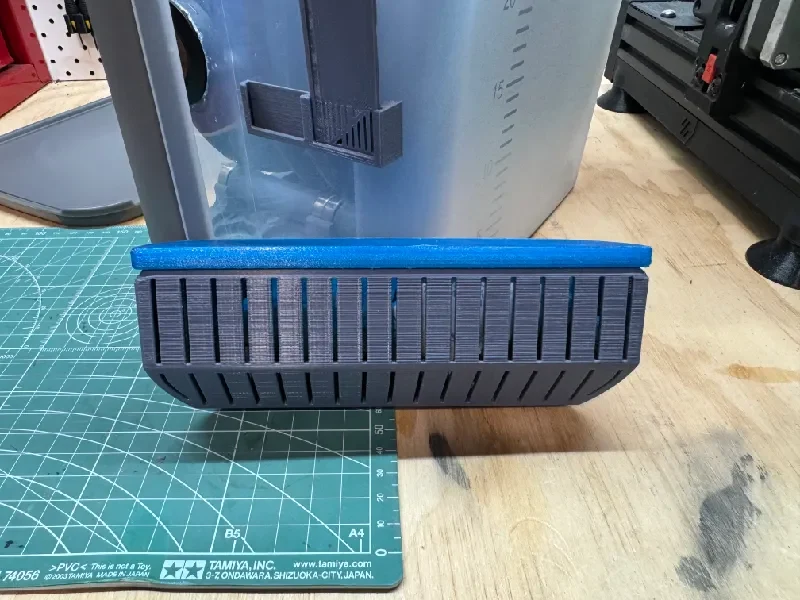

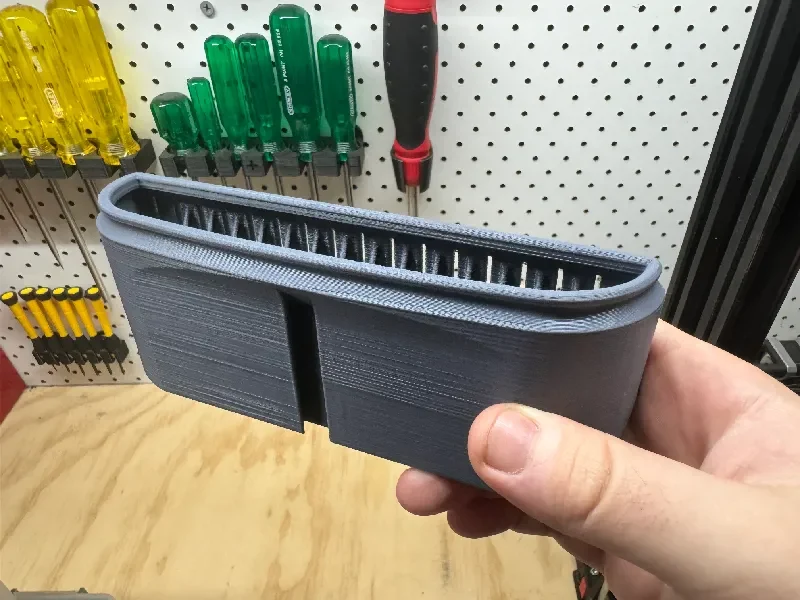

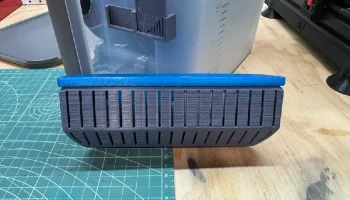

Коробка с влагопоглотителем предназначена для печати из PETG, так что при заполнении силикагелем-поглотителем можно поместить весь контейнер в микроволновую печь или духовку при слабом нагреве, чтобы высушить диоксид кремния, не деформируя ванну от тепла. Всю ванну можно надеть на монтажную рейку, чтобы ее можно было легко снять и обеспечить доступ для установки или снятия катушек.

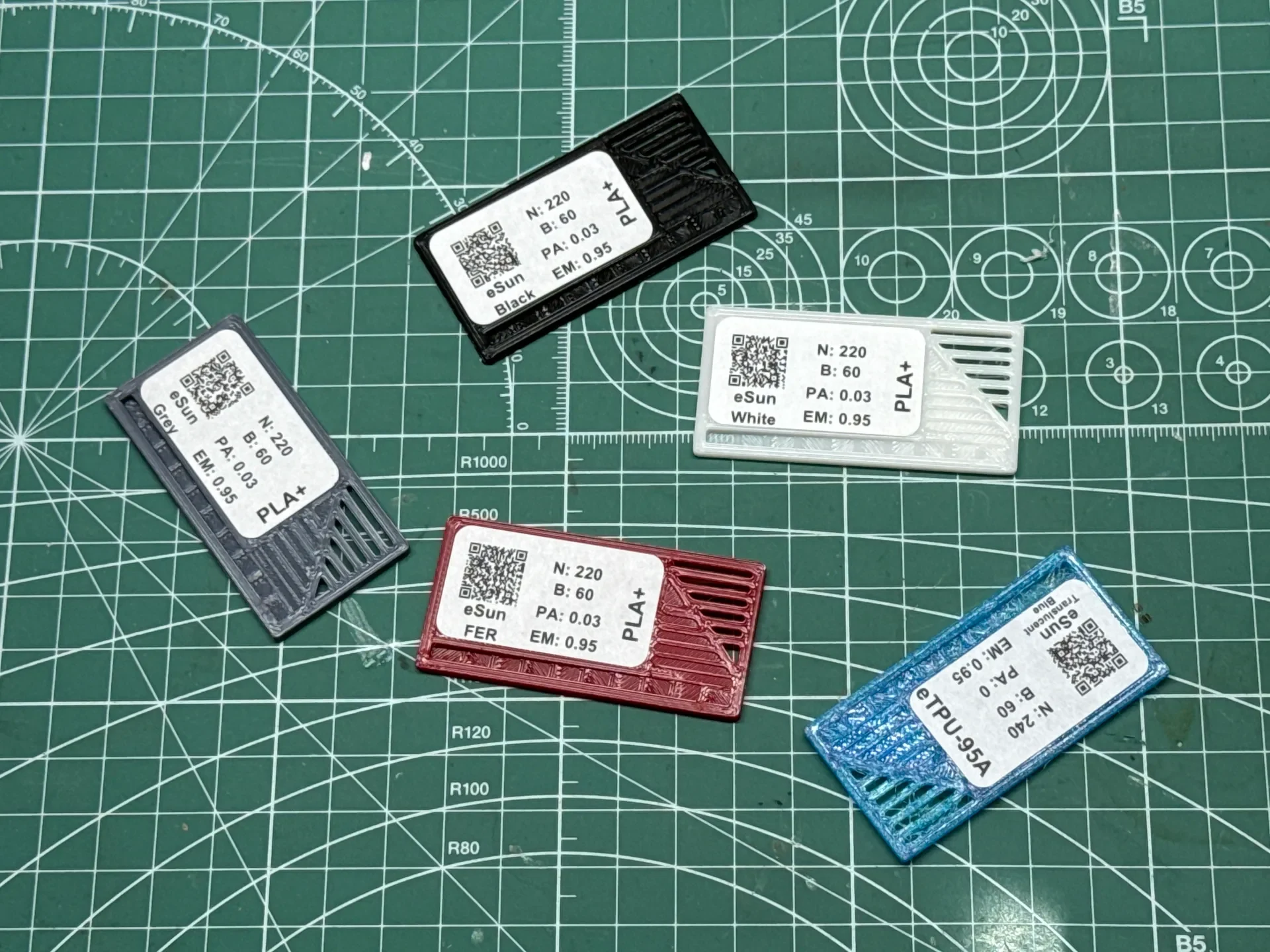

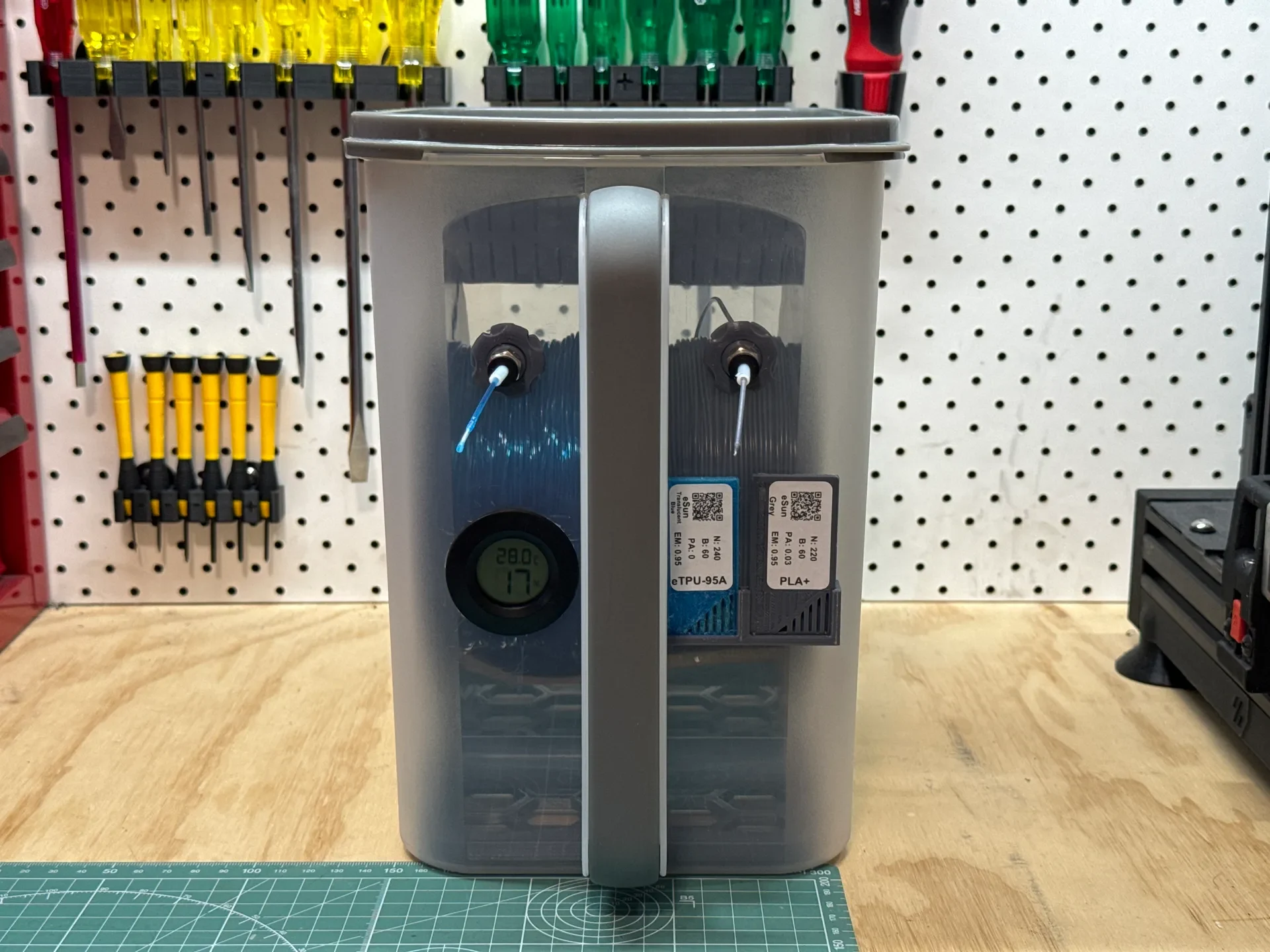

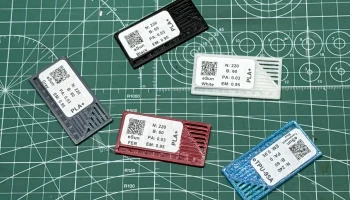

Для мониторинга влажности, учитывая достаточно места в контейнере, я оставил место для круглого гигрометра, который довольно популярен на этом сайте и его можно найти на Amazon по разумно�� цене. Я также разработал небольшое изящное удостоверение личности из нити. Предназначен для использования наклеек Avery L7144 с прикрепленным шаблоном для создания собственного дизайна.
Журнал изменений
Версия 1 — 23.11.2023
Первоначальный выпуск.
V2 — 21 мая 2024 г.
Модернизированные опорные пластины позволяют сократить расход нити и повысить качество печати.
Уменьшенный диаметр роликов.
Версия 3 — 08.07.2025
Увеличена максимально допустимая ширина шпули до 67 мм.
Улучшенное крепление гигрометра, позволяющее вырезать отверстие в ванне.
Версия 3.1 — 26 июля 2025 г.
Добавлены отверстия для формирования резьбы в MOUNT,
Добавлен новый клип на свотч.
Покупные товары
1x контейнер для сухих продуктов K-Mart 9 л
1x круглый гигрометр диаметром 41 мм
8 подшипников 608-2RS
2x M3x8 ШКС
2x муфта PC4-M10 из ПТФЭ
200 г силикагеля Wiseorb (заполнит 1 контейнер) или 3,6 кг кремнезема Wiseorb или по вашему желанию.
Наклейки Avery L7144 (для дополнительных идентификационных карточек с нитью накаливания)
Сборка
База
Необходимые материалы:
1x БАЗА А (ПЛА)
1x БАЗА Б (ПЛА)
4x РОЛИКОВЫХ ШПИНДЕЛЯ (PLA)
8 подшипников 608-2RS
1x к��углый гигрометр диаметром 41 мм
Инструкции по печати:
— Напечатайте все детали из PLA с высотой слоя 0,2 мм и заполнением гироида >10%.
Шаги сборки:
1. Прикрепите подшипники 608-2RS с обеих сторон 4 роликов.
2. Соедините BASE A и BASE B, используя напечатанные соединения «ласточкин хвост».
3. Закрепите 4-РОЛИКОВЫЙ ШПИНДЕЛЬ в креплениях подшипников.
4. Аккуратно нажмите и поместите гигрометр на ОСНОВАНИЕ B.
5. Поместите сборку в контейнер (конструкция осесимметрична).
Осушитель Box
Необходимые материалы:
1x ВАНДА (PETG или ABS)
1x крышка ТПУ (ТПУ)
2x ШАЙБА ТПУ (ТПУ)
1x МОНТАЖ (ПЛА)
2x M3x8 ШКС
Инструкции по печати:
— Распечатайте ВАНДУ и КРЕПЛЕНИЕ из PETG или ABS с высотой слоя 0,2 мм, заполнением гироида > 10%.
— Печатайте детали из ТПУ как можно лучше.
Шаги сборки:

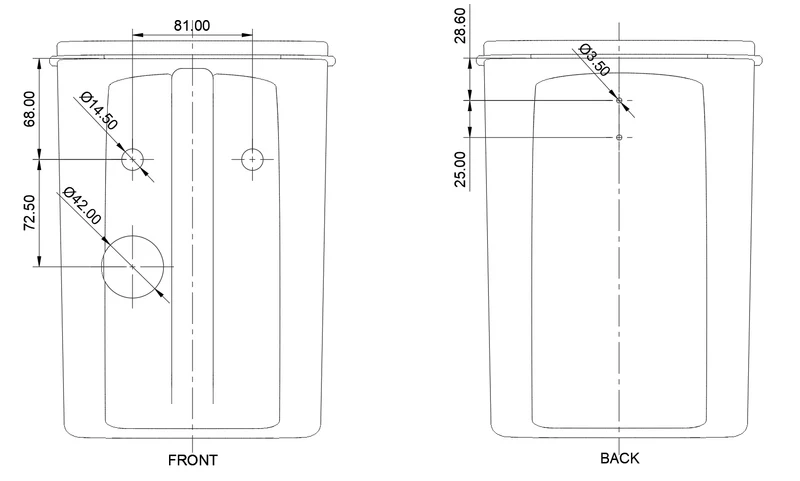

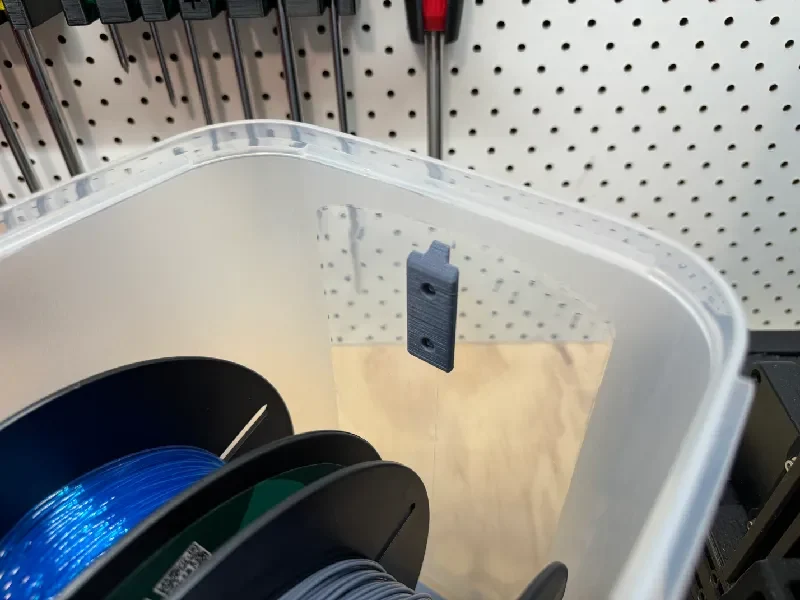

1. Расположите КРЕПЛЕНИЕ на ЗАДНЕЙ внутренней стороне контейнера, убедившись, что оно совмещено с верхним изгибом. Разметьте и просверлите отверстия диаметром 3,5-4 мм в местах, указанных на рисунке.
2. Прикрепите КРЕПЛЕНИЕ с помощью 2x M3x8 SHCS и напечатанной ШАЙБЫ ТПУ.
3. Прикрепите КРЫШКУ ТПУ к ванне. Затем ванну можно легко вставить в крепление для удобного снятия.
Муфты
Необходимые материалы:
2x СОЕДИНЕНИЕ A (PLA)
2x СОЕДИНЕНИЕ B (PLA)
2x муфты PC4-M10
Инструкции по печати:
— Распечатайте все детали из PLA толщиной слоя 0,12 мм (это важно для того, чтобы нити поддерживали
