Магнитный контейнер для осушителя с крышкой...

Обновление от 27 января 2024 г.:

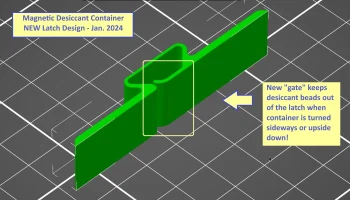

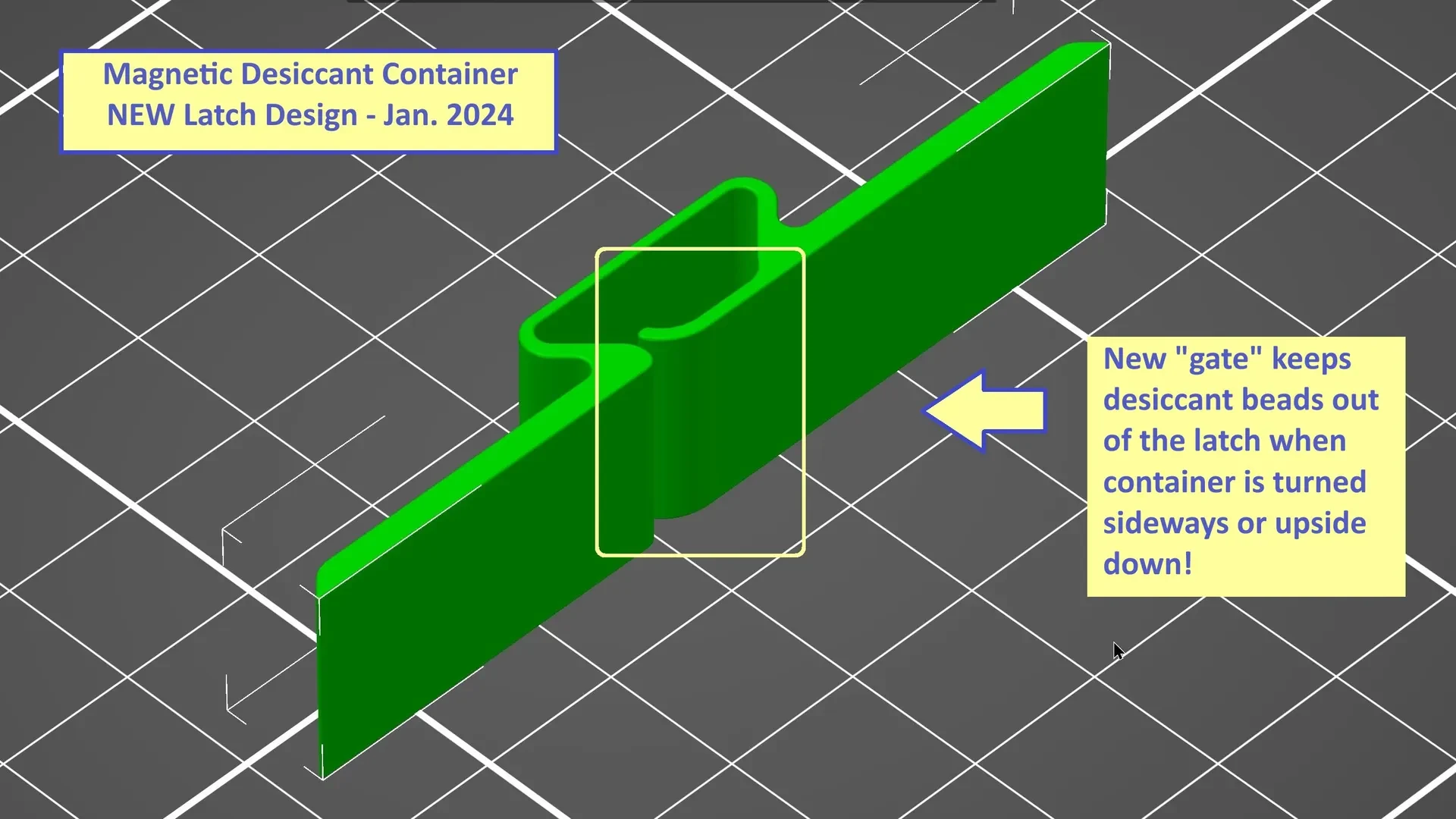

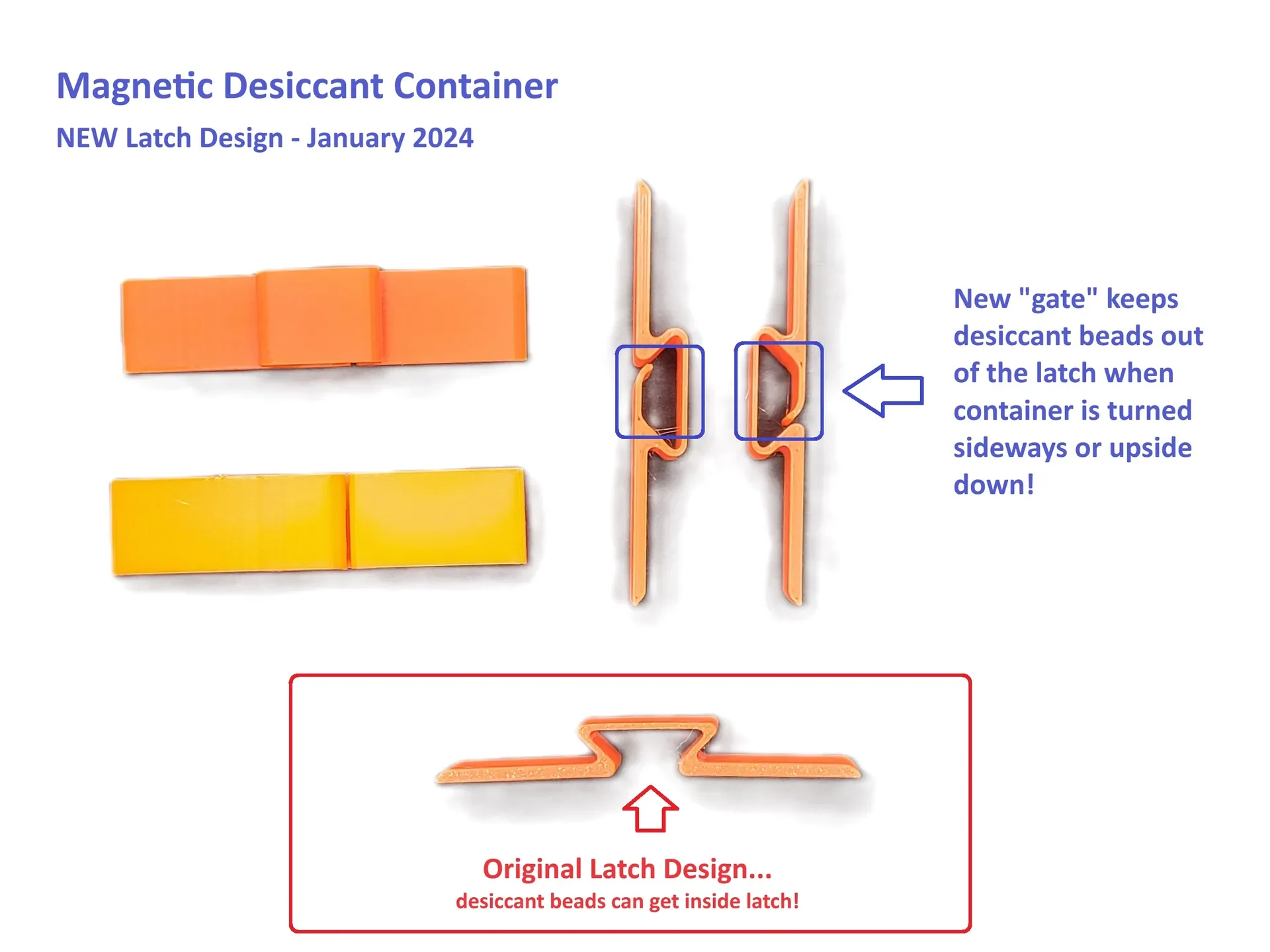

Улучшена конструкция защелки, чтобы капли влагопоглотителя не попадали в защелку, когда контейнер перевернут набок или вверх дном! Обновленное имя файла начинается с «MagneticDesiccantLatch-3c».

--------

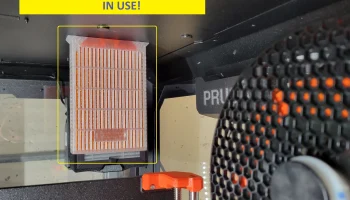

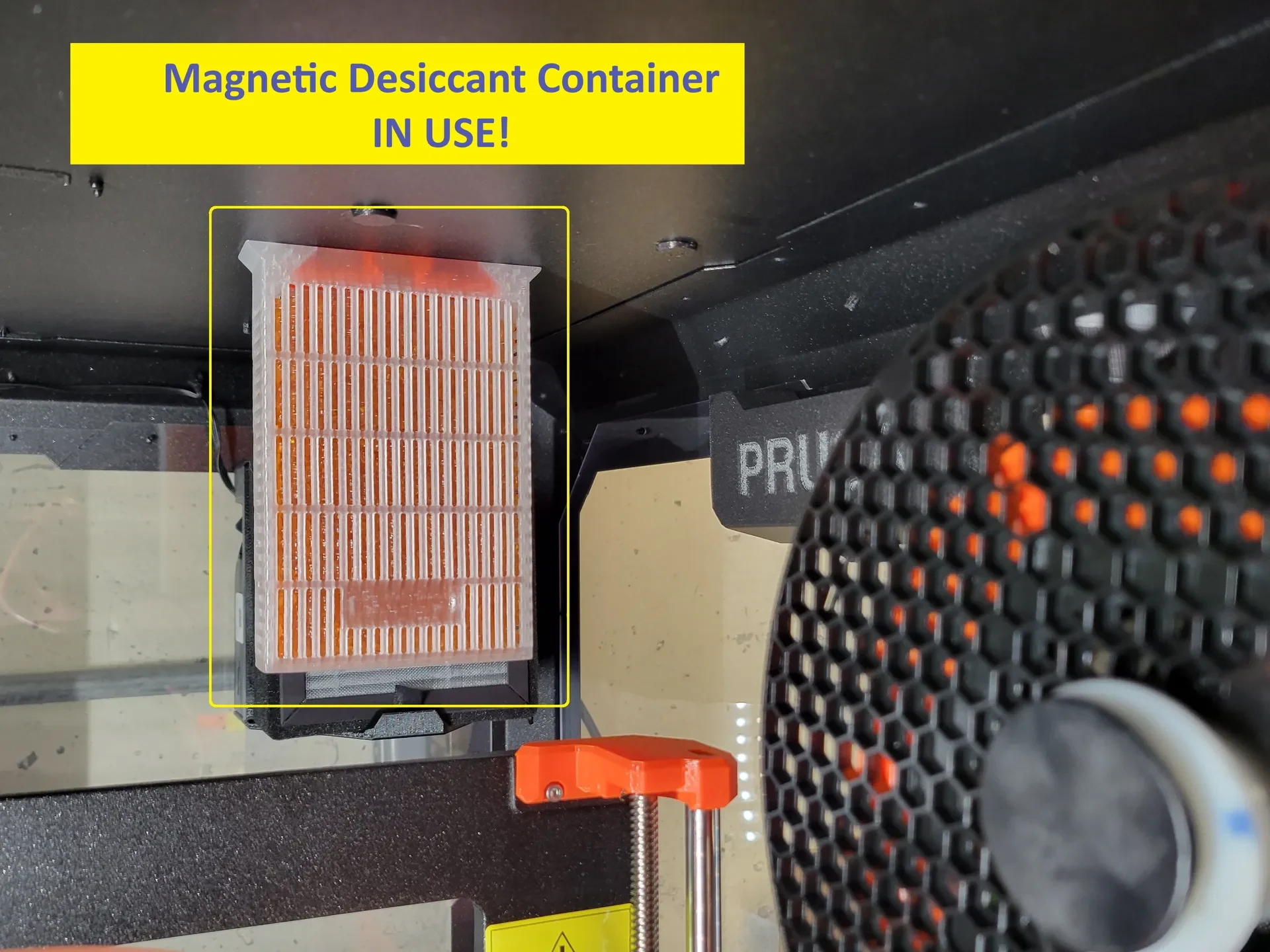

Я создал этот магнитный контейнер для осушителя, чтобы удерживать свободные шарики осушителя внутри моего оригинального корпуса Prusa, чтобы снизить влажность при печати с использованием гигроскопических нитей, таких как ASA, нейлон, PETG, TPU и т. д. Он магнитно прикрепляется к любой стальной (или другой магнитной) поверхности и может быть легко удален и опорожнен, когда придет время подзарядить или заменить кварцевые шарики.

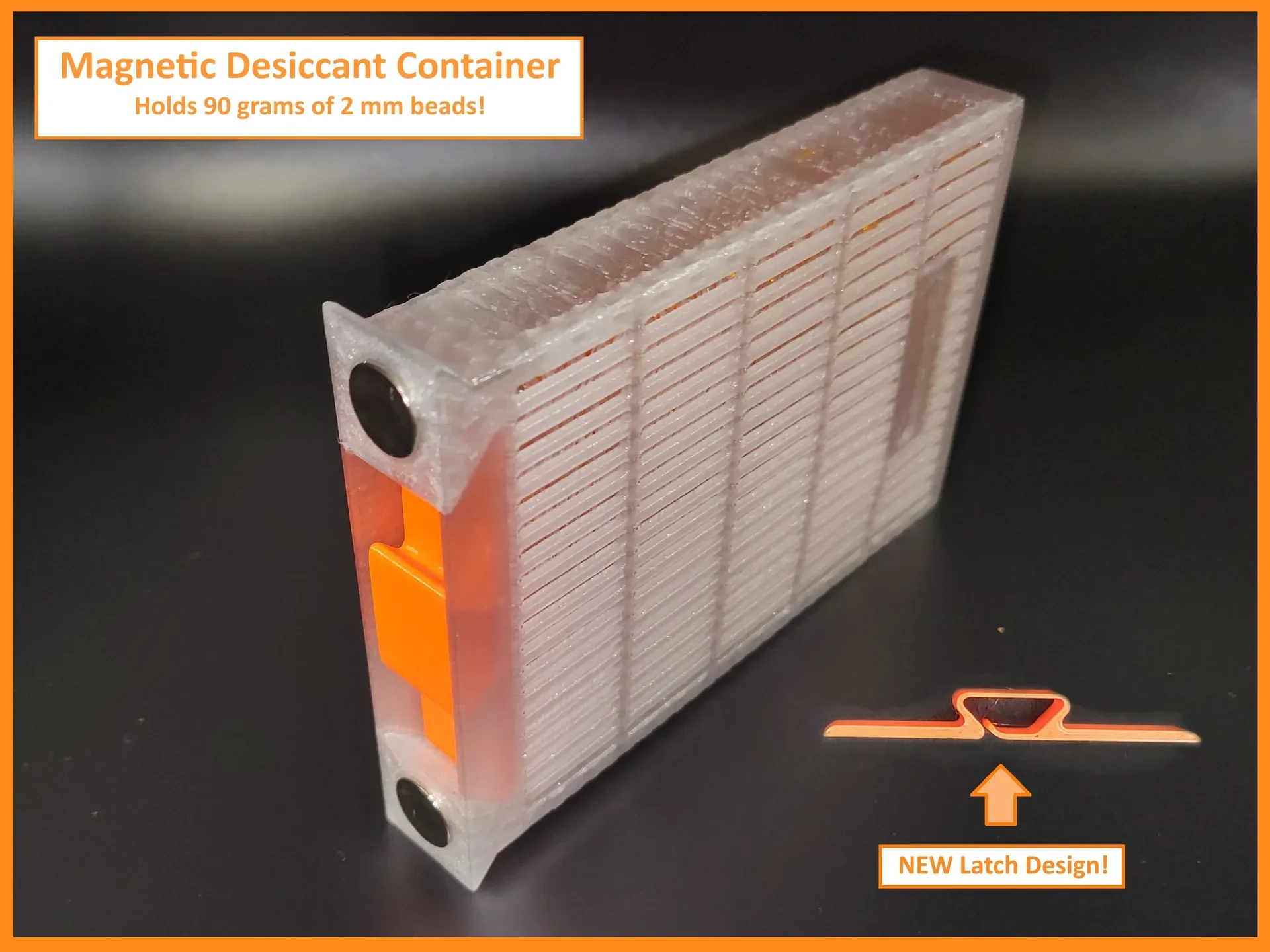

Эта версия вмещает около 90 граммов осушающих шариков (диаметр шариков минимум 2 мм). Вам понадобятся два неодимовых магнита размером 12 на 3 мм и несколько капель суперклея, чтобы прикрепить магниты к КОРПУСУ контейнера.

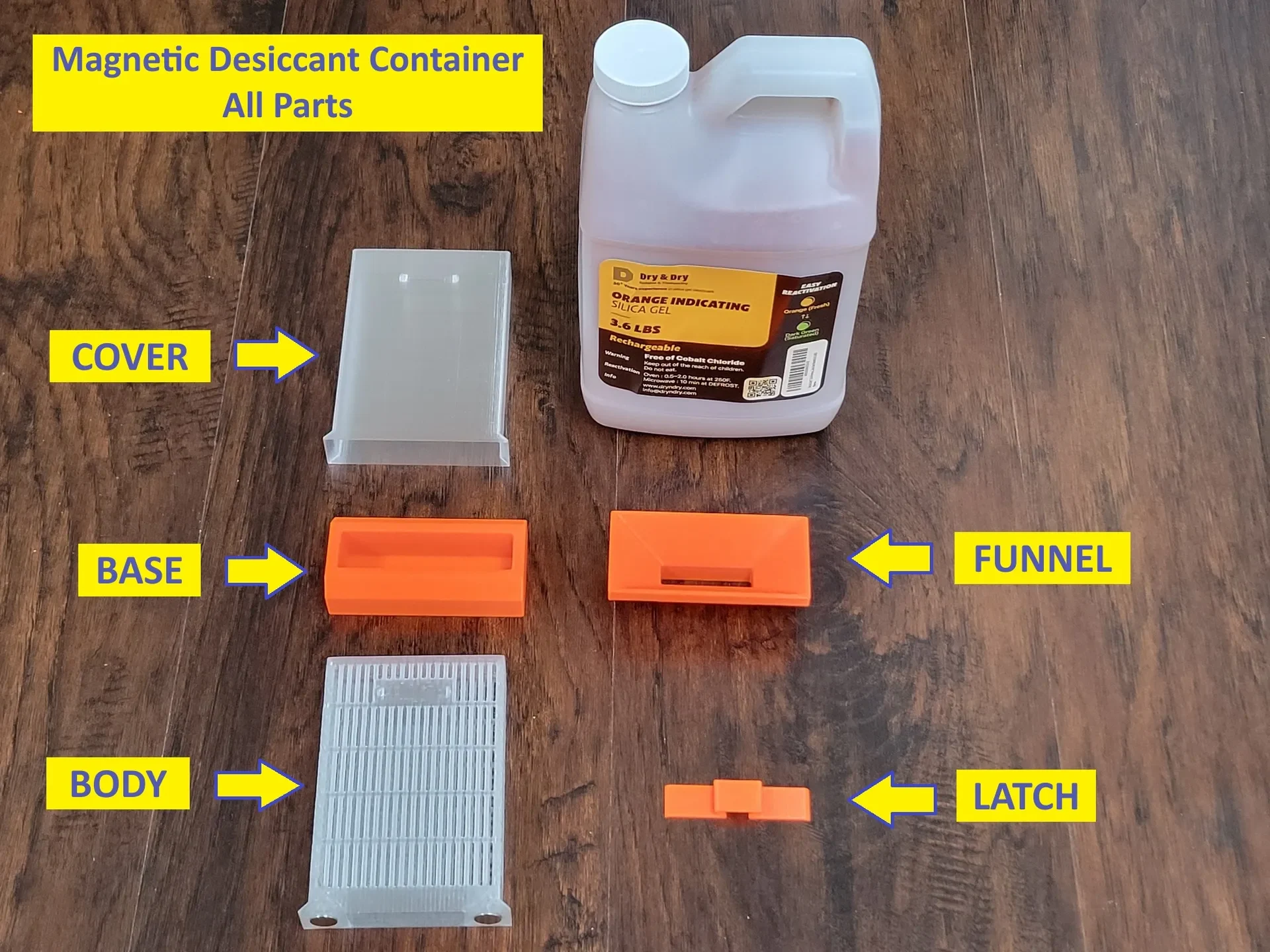

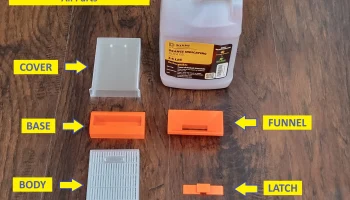

Полная конструкция включает в себя следующие части, которые подробно описаны ниже:

1 -> КОРПУС — удерживает гранулы влагопоглотителя.
2 -> ЗАЩЕЛКА — фиксирует шарики влагопоглотителя в КОРПУСЕ.
3 -> КРЫШКА — надевается на КОРПУС, когда не требуется осушение.
4 -> ВОРОНКА — позволяет легко заливать в КОРПУС гранулы влагопоглотителя.
5 -> БАЗА — фиксирует КУЗОВ при наполнении.

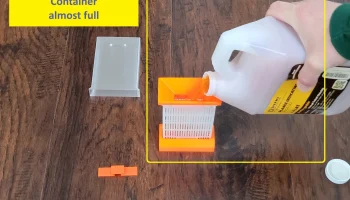

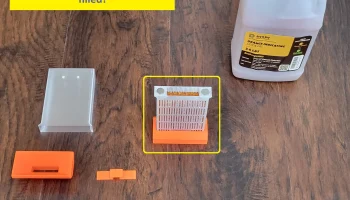

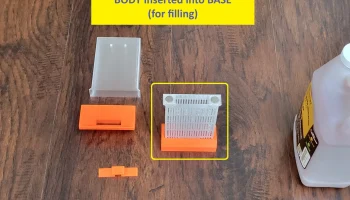

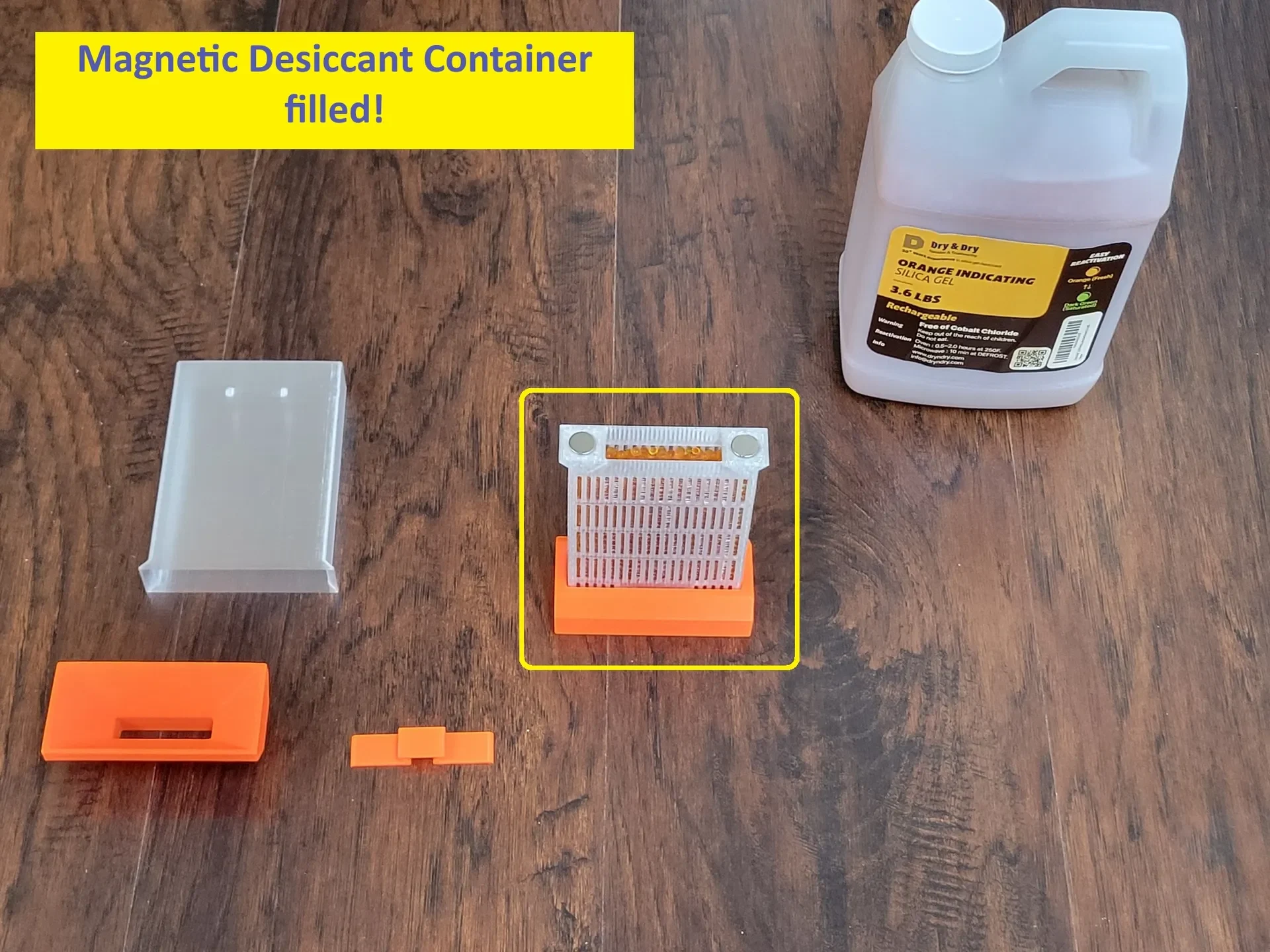

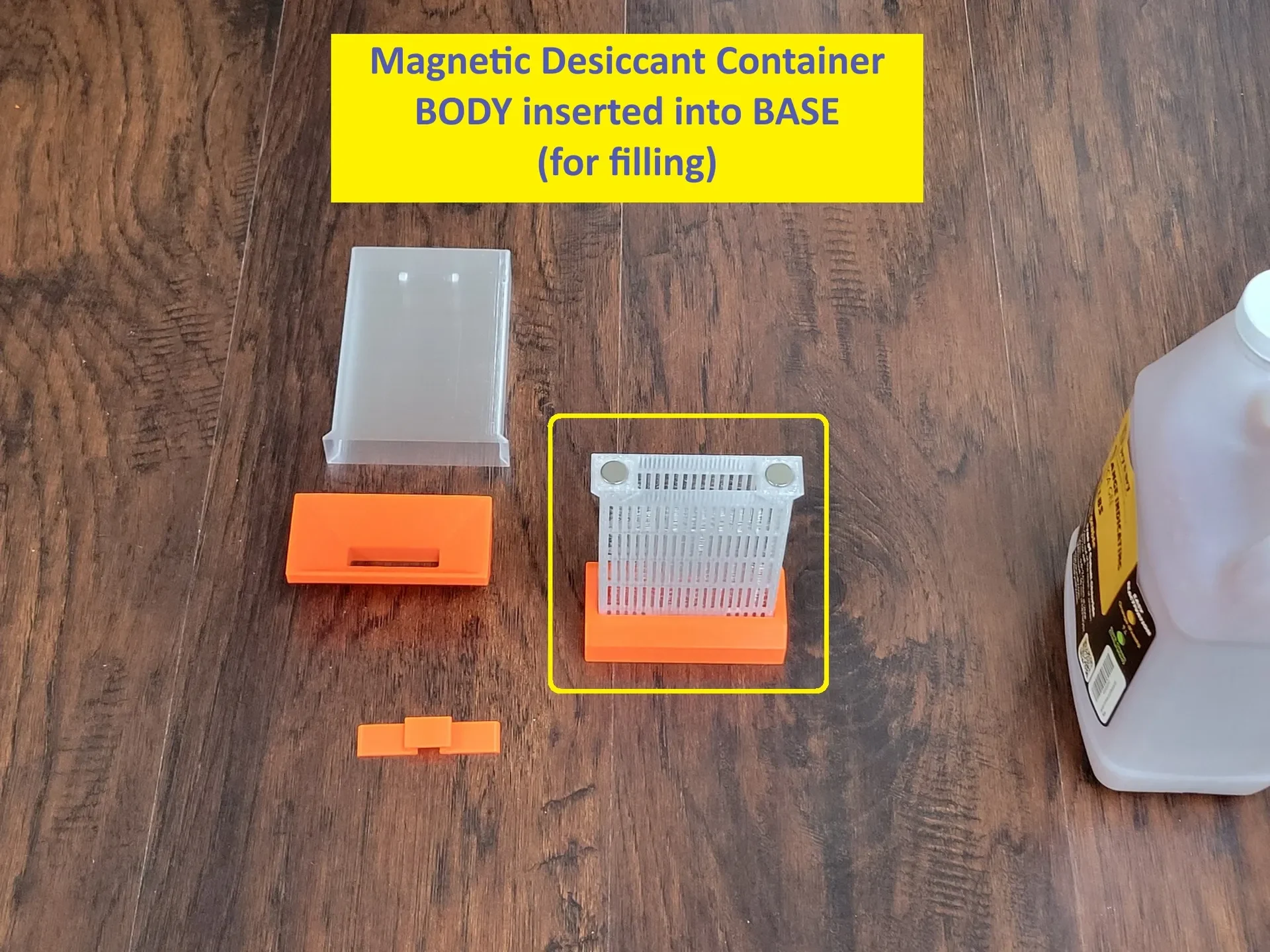

Вставьте КОРПУС в ОСНОВАНИЕ, чтобы стабилизировать КОРПУС, одновременно заполняя его каплями влагопоглотителя.

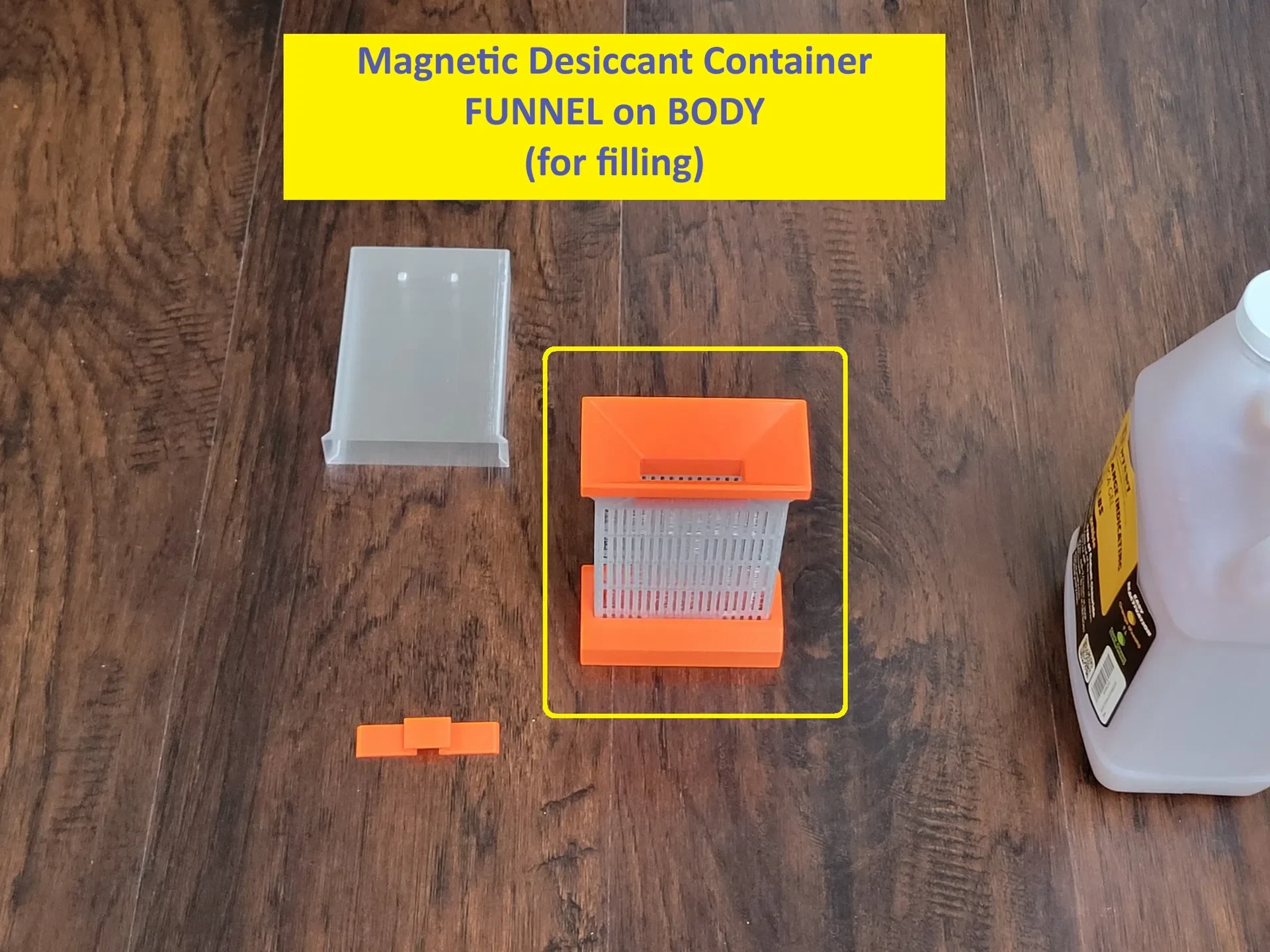

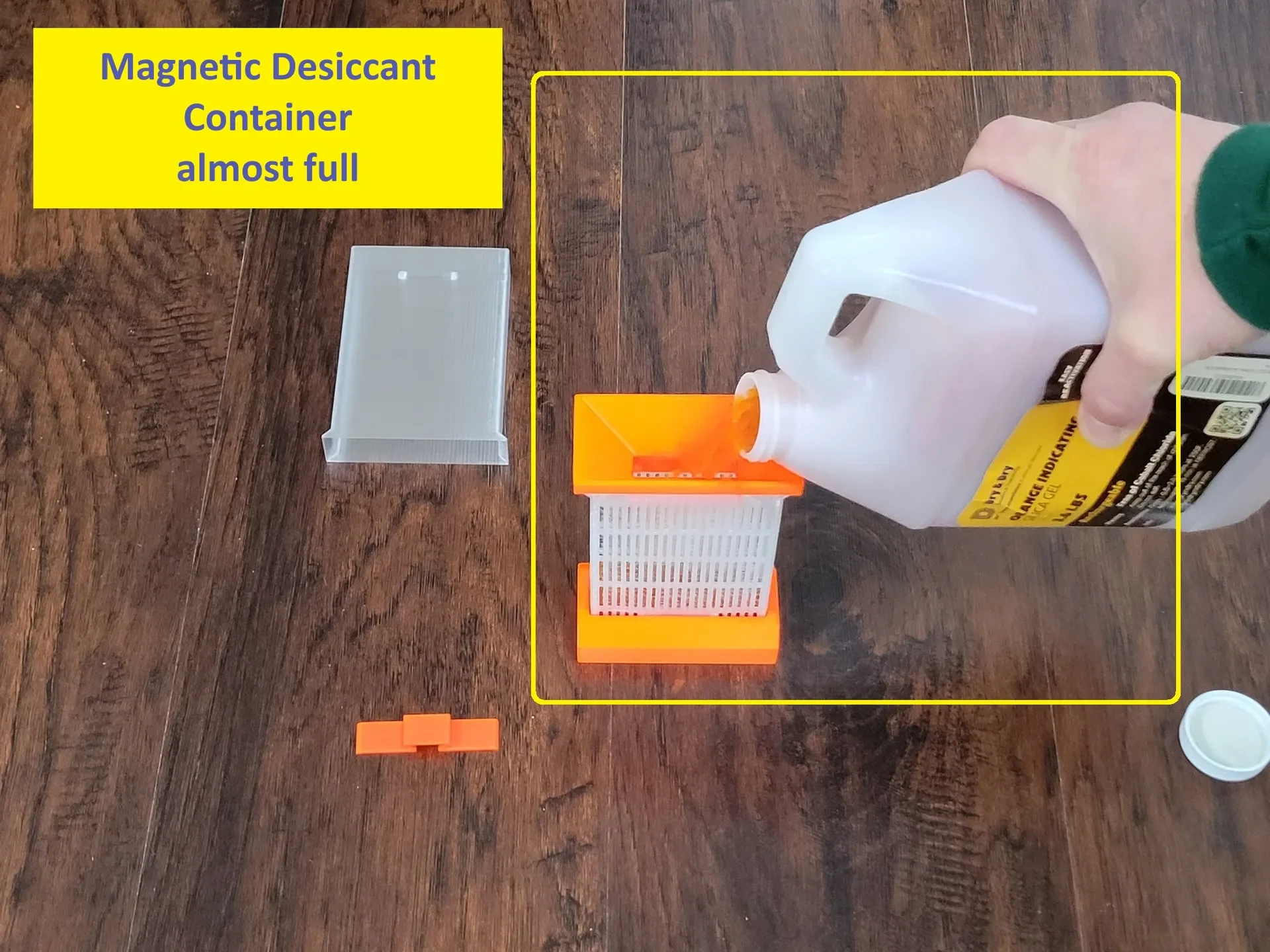

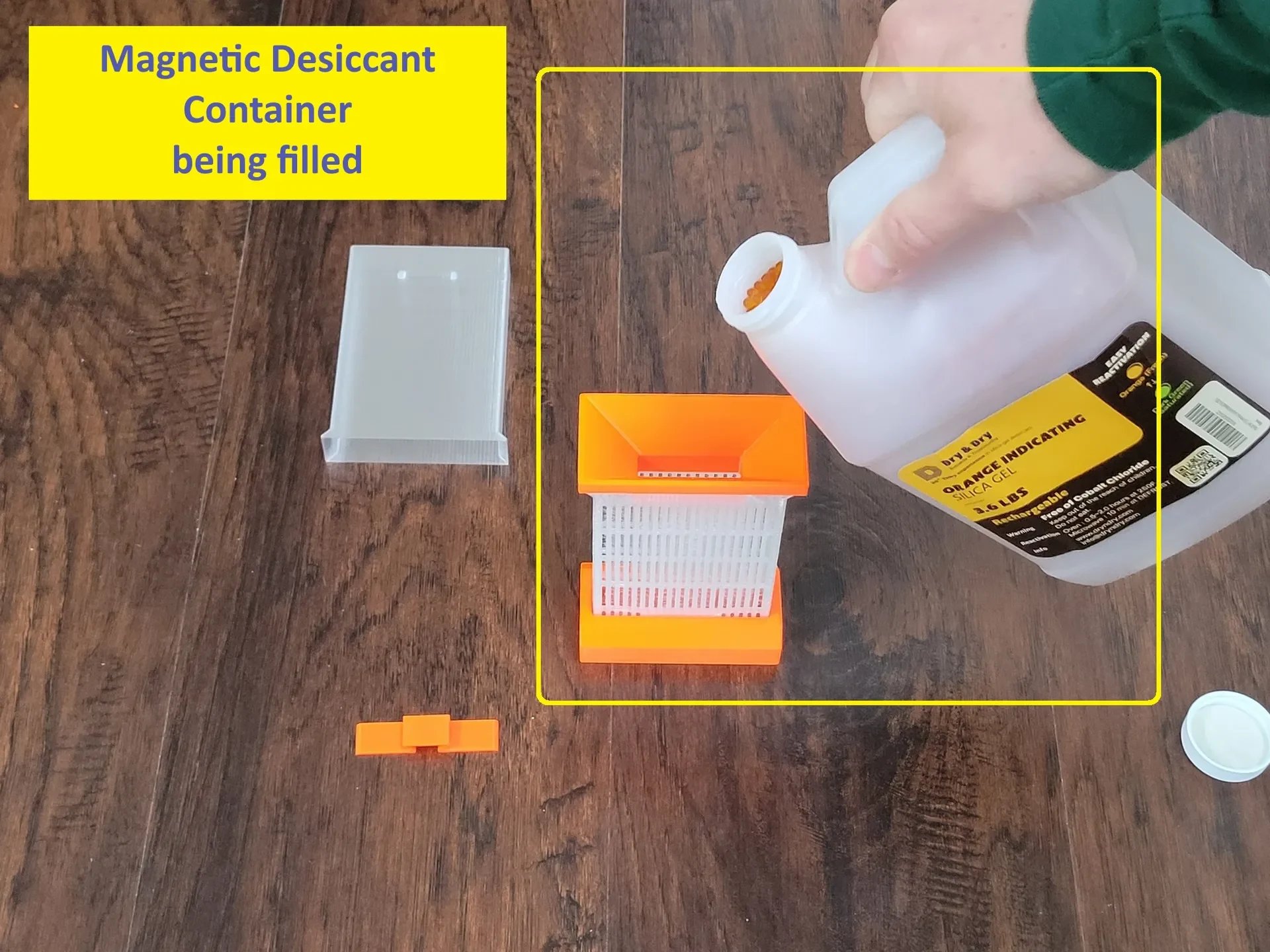

ВОРОНКА позволяет легко заполнять магнитный контейнер с осушителем. Два (дополнительно) неодимовых магнита размером 8 мм на 2 мм можно приклеить к ВОРОНКЕ, чтобы прижимать ее к КОРПУСУ при заполнении каплями влагопоглотителя. Убедитесь, что эти магниты ориентированы так, чтобы притягивать магниты в ТЕЛЕ! Инструмент для выравнивания магнитов, такой как «The Magic Magnet Tool» от @tjdesign по адресу https://www.printables.com/model/409283-the-magic-magnet-tool, упрощает эту задачу.

Сожмите ручку ЗАЩЕЛКИ и вставьте один конец в КОРПУС, затем вставьте другой конец, чтобы запечатать шарики осушителя в магнитном контейнере с осушителем. Выполните действия в обратном порядке, чтобы снять ЗАЩЕЛКУ при удалении гранул осушителя.

КРЫШКА надевается на магнитный контейнер с влагопоглотителем, помогая сохранить гранулы влагопоглотителя, когда осушение не требуется.

Предоставленные файлы STL предназначены для печати в формате PETG и не требуют поддержек.

Файлы PrusaSlicer 3MF предоставляются для PETG (общие для КОРПУСА и КРЫШКИ; Prusament для ЗАЩЕЛКИ, ОСНОВАНИЯ и ВОРОНКИ).

Файлы G-кода были предоставлены для оригинального Prusa MK4 с испол��зованием входного формирователя (требуется встроенное ПО версии 5.0.x) для всех деталей (высота слоя 0,2 мм), а также без входного формирователя (высота слоя 0,3 мм). Любая версия работает нормально.

ТЕЛО, видное на фотографиях, было напечатано из прозрачного PETG Sunlu с соплом 0,4 мм и высотой слоя SPEED 0,2 мм с использованием Input Shaper с гироидным заполнением 15%.

ЗАЩЕЛКА, показанная на фотографиях, была напечатана оранжевым PETG Prusament с соплом 0,4 мм и высотой слоя SPEED 0,2 мм с использованием Input Shaper с заполнением гироида 15%.

КРЫШКА, показанная на фотографиях, была напечатана из Sunlu Transparent PETG с соплом 0,4 мм и высотой слоя SPEED 0,2 мм с использованием Input Shaper.

ВОРОНКА, показанная на фотографиях, была напечатана Prusament Orange PETG с соплом 0,4 мм и высотой слоя SPEED 0,2 мм с использованием Input Shaper с гироидным заполнением 5%.

БАЗА, показанная на фотографиях, была напечатана Prusament Orange PETG с соплом 0,4 мм и высотой слоя SPEED 0,2 мм с использованием Input Shaper с гироидным заполнением 5%.

К вашему сведению: эта модель похожа на мой ранее выпущенный «Магнитный держатель банки с влагопоглотителем для оригинального корпуса Prusa» по адресу https://www.printables.com/model/559294-Magnetic-desiccant-tin-holder-for-original-prusa-e, но эта модель используется для хранения легкодоступных 40-граммовых банок с влагопоглотителем, а эта используется для хранения объемных шариков с влагопоглотителем!
