Крышка сухого ящика из нити для зерновых контейнеров (PAR...

Я пробовал много разных вариантов системы намотки сухого короба. У всех моделей с напечатанными роликами катушка не вращалась правильно. В моделях с металлическими валами катушка смещалась и не оставалась по центру. Каждая конструкция, которую я тестировал, в конечном итоге касалась стенки контейнера и застревала.

Я всегда успешно использовал держатель катушки TUSH и никогда не сталкивался с проблемами. Однако единственным недостатком держателя катушки TUSH является то, что он удерживается по центру сухого бокса — он имеет тенденцию тереться о стенки контейнера.

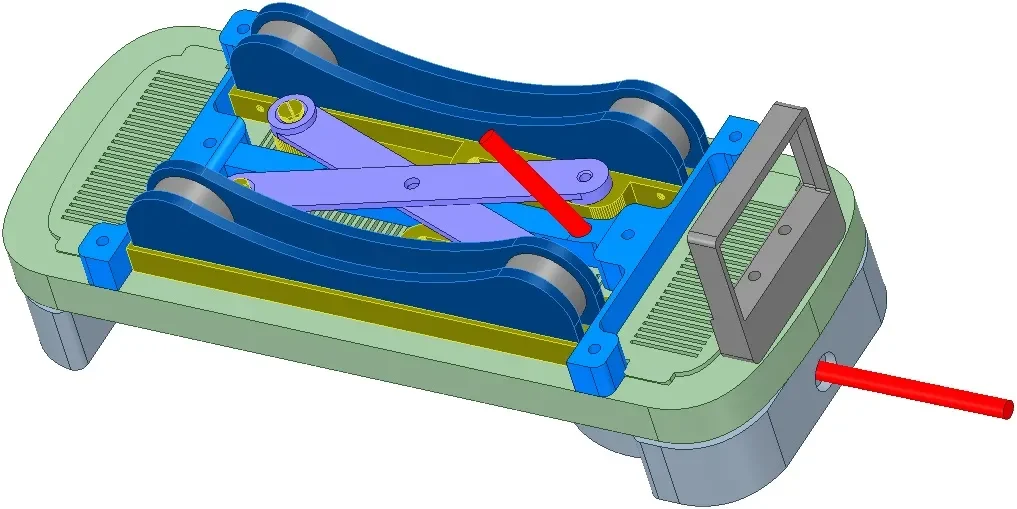

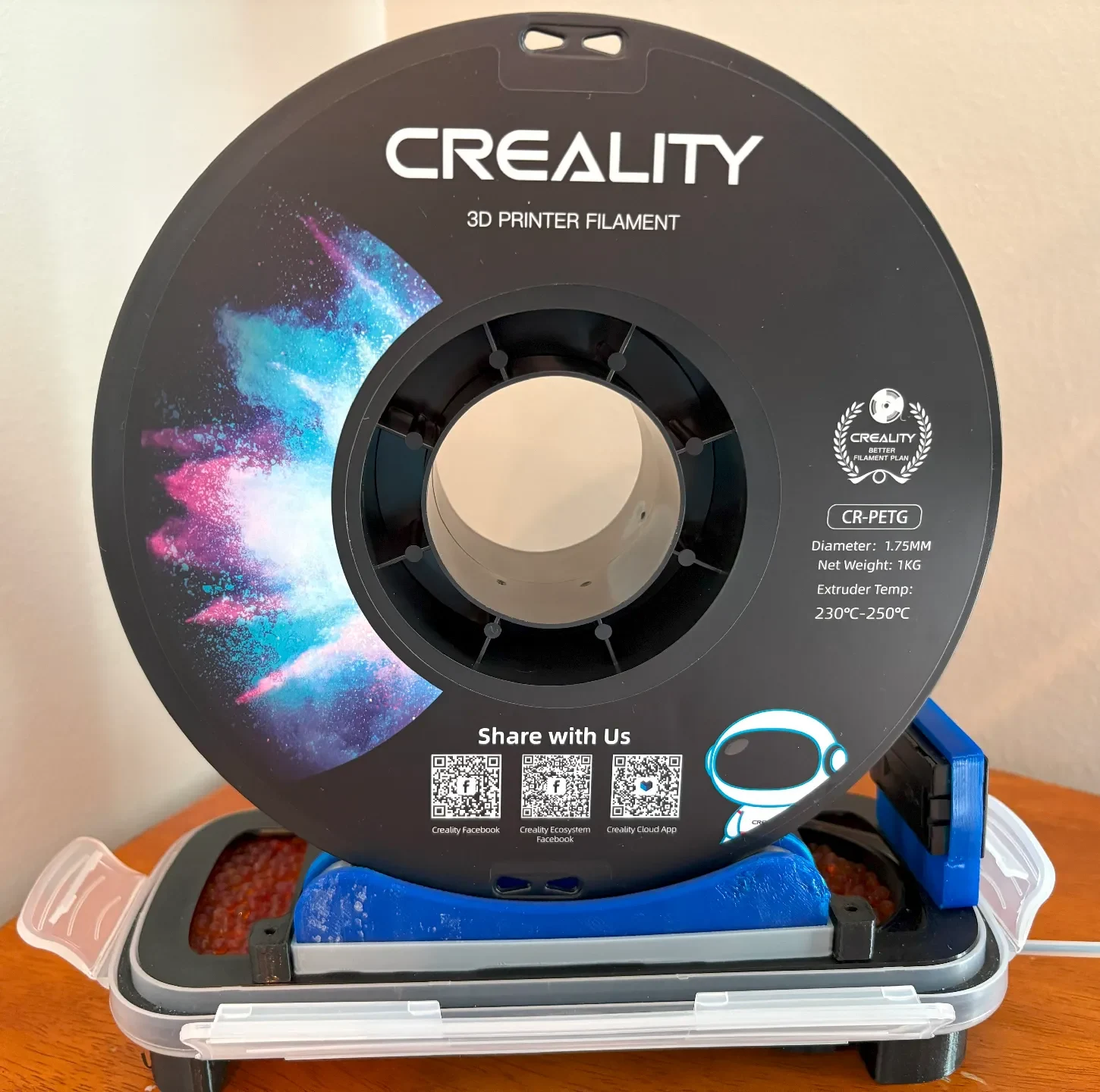

Этот ремикс сочетает в себе модернизацию «TUSH PARALLEL» с дополнительной связью, позволяющей удерживать катушку по центру коробки. Он также включает в себя оригинальную конструкцию крышки из «Коробки для сушки нитей с роликами», где основание крышки помещается внутри крышки. Добавленное нижнее основание заменяет крышку и включает в себя направляющую для нити, в которой используется трубка из ПТФЭ. Это позволяет нити выходить из контейнера без необходимости сверлить отверстия. Пространство между основанием крышки и основанием колпака используется для хранения осушителя, который заполняется с боков и закрывается предусмотренными боковыми крышками.

Все детали напечатаны плоско, без опор. Сани и ареометр крепятся к верхнему основанию с помощью шурупов.

Детали сухого бокса

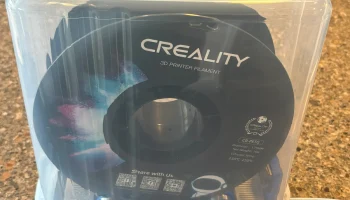

Сухой ящик можно найти на Amazon, AliExpress или Temu под следующим описанием:

«Контейнеры для хранения круп [4 л/135,2 унции], герметичные контейнеры для хранения продуктов с носиком для хранения на кухне и в кладовой, пластиковые дозаторы для круп, мерный стаканчик и 20 этикеток».

Подробности печати
Эта модель была напечатана на принтере Qidi Plus4 с использованием сопла диаметром 0,6 мм и высотой слоя 0,25 мм.
Для сопла диаметром 0,4 мм вы можете увеличить толщину стенки.

Настройки печати:
1x Base_Bottom_V2.stl — 2 петли для стен, 15% заполнение
1x Base_Top_V2.stl — 2 настенных петли, 15% заполнение
1x Base_Top_Sled_v2.stl — 3 настенных петли, 100% заполнение
4x The_Ultimate_Spool_Holder_LowProfile_X4_V2.stl — 2 настенных петли, 15% заполнение
2x Tush_Bridge_X2_v2.stl — 3 петли для стен, 100% заполнение
1x TushHolder_LEFT_V2.stl — 2 настенные петли, заполнение 15%
1x TushHolder_RIGHT_V2.stl — 2 настенные петли, заполнение 15%

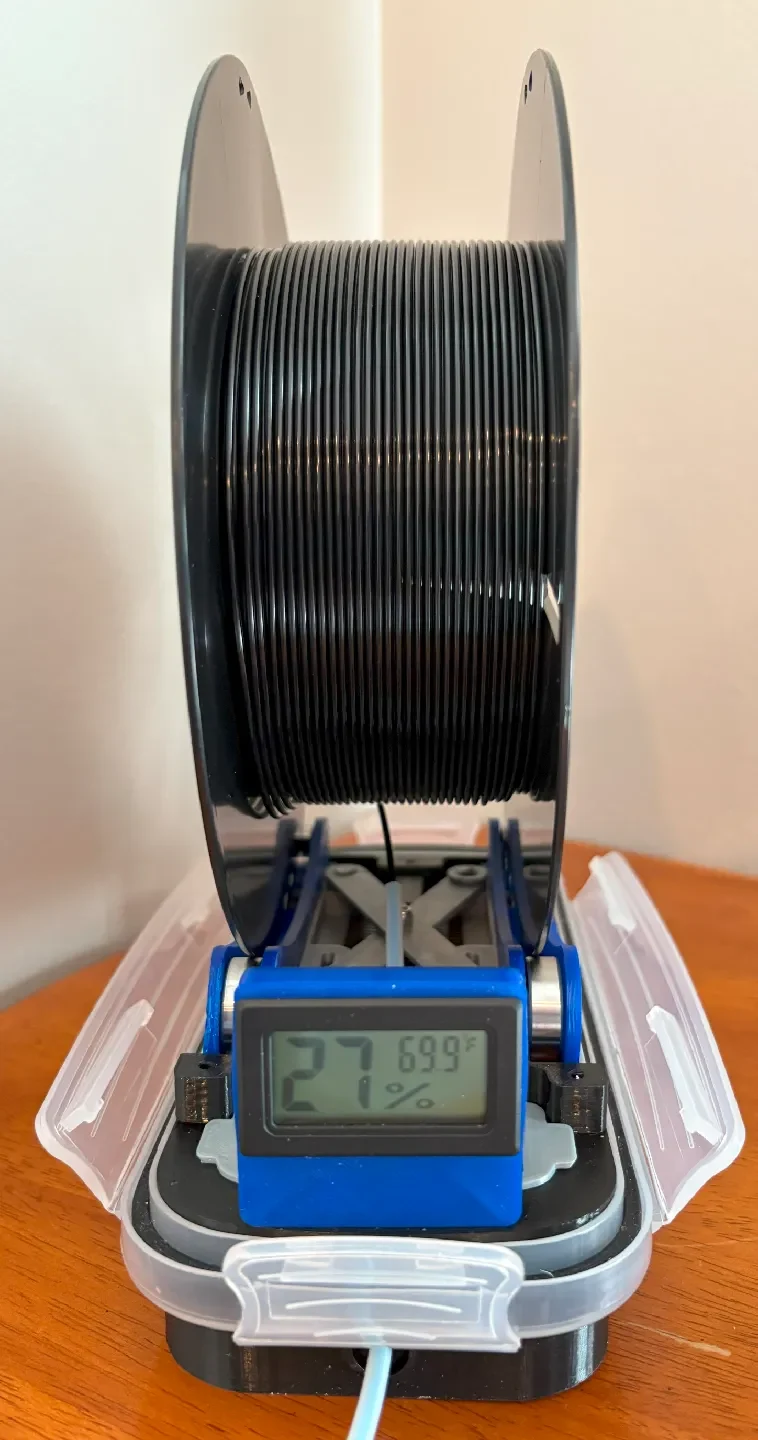

1x Base_Top_HYGROMETER_v2.stl — 2 настенных петли, 15% заполнение
2x Side_Grate_Cover_X2_V2.stl — 2 настенных петли, 15% заполнение

Необходимые детали:
4x608 подшипников
2 винта M3 (8 мм)
1 винт M3 (10-15 мм)
1x контргайка M3
8 шурупов #6 x 1/2 дюйма
