система карточек образцов v1.0 с контейнером...

описание

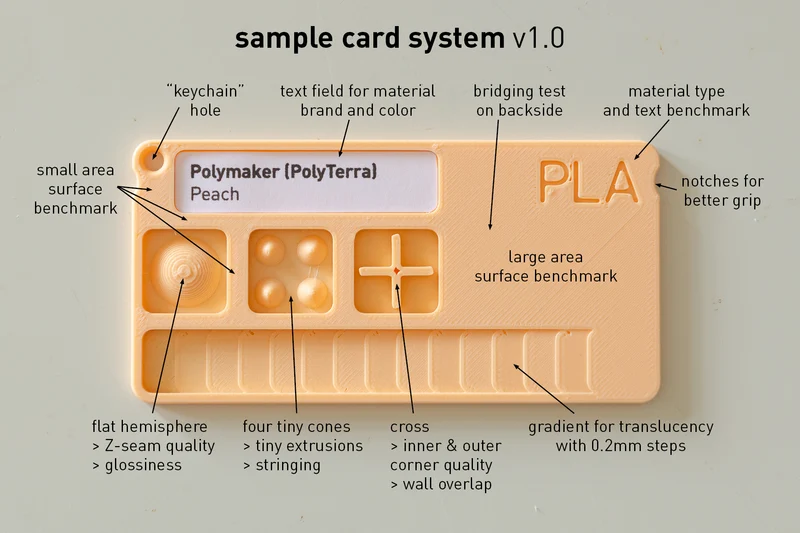

Мне нужна была карта образцов нитей, но меня не устраивали уже существующие, поэтому я сделал свою собственную. Он включает всю информацию и тесты, которые я считаю необходимыми и/или важными. Расположение и описание объектов вы можете найти на одном из изображений.

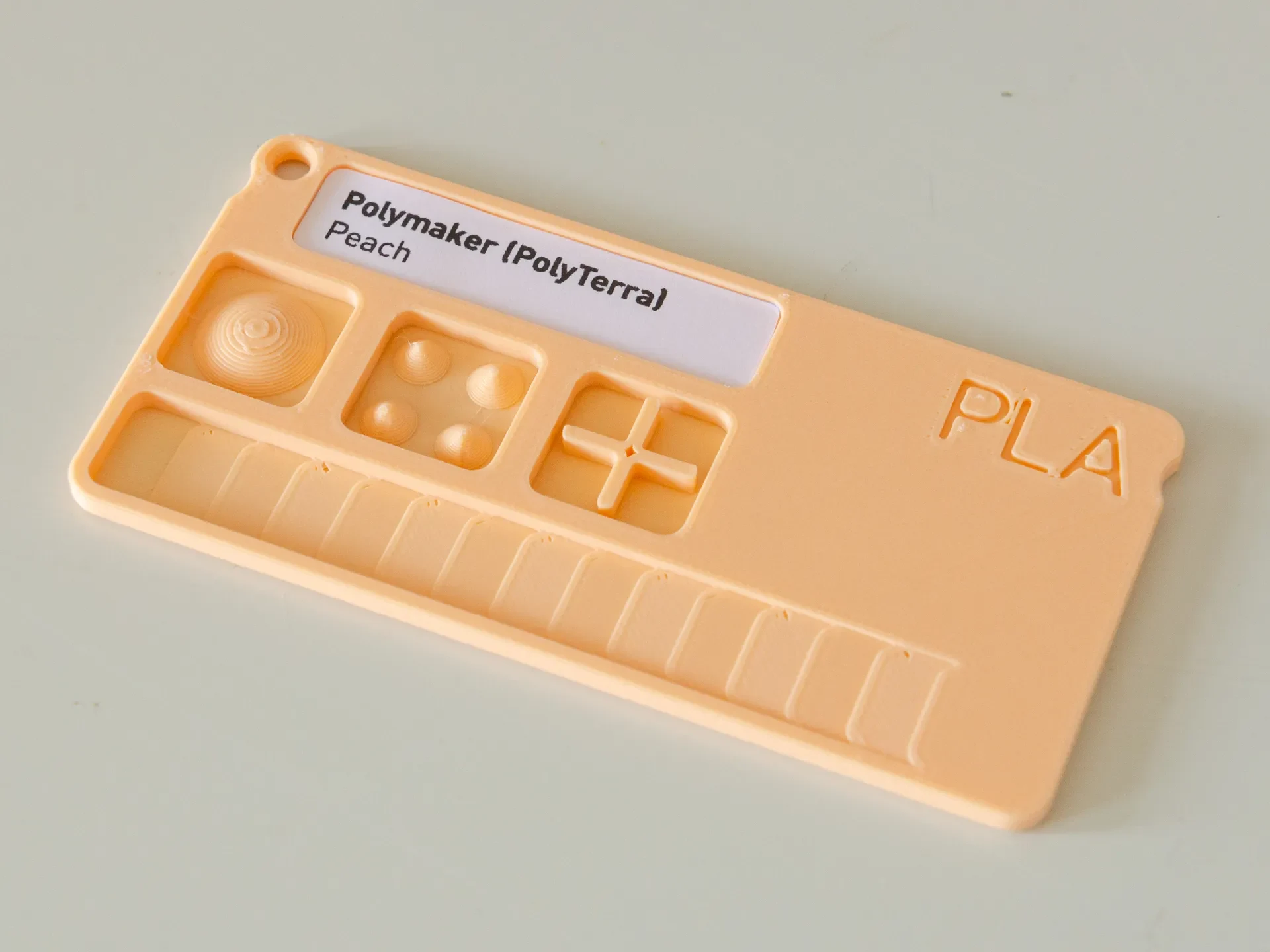

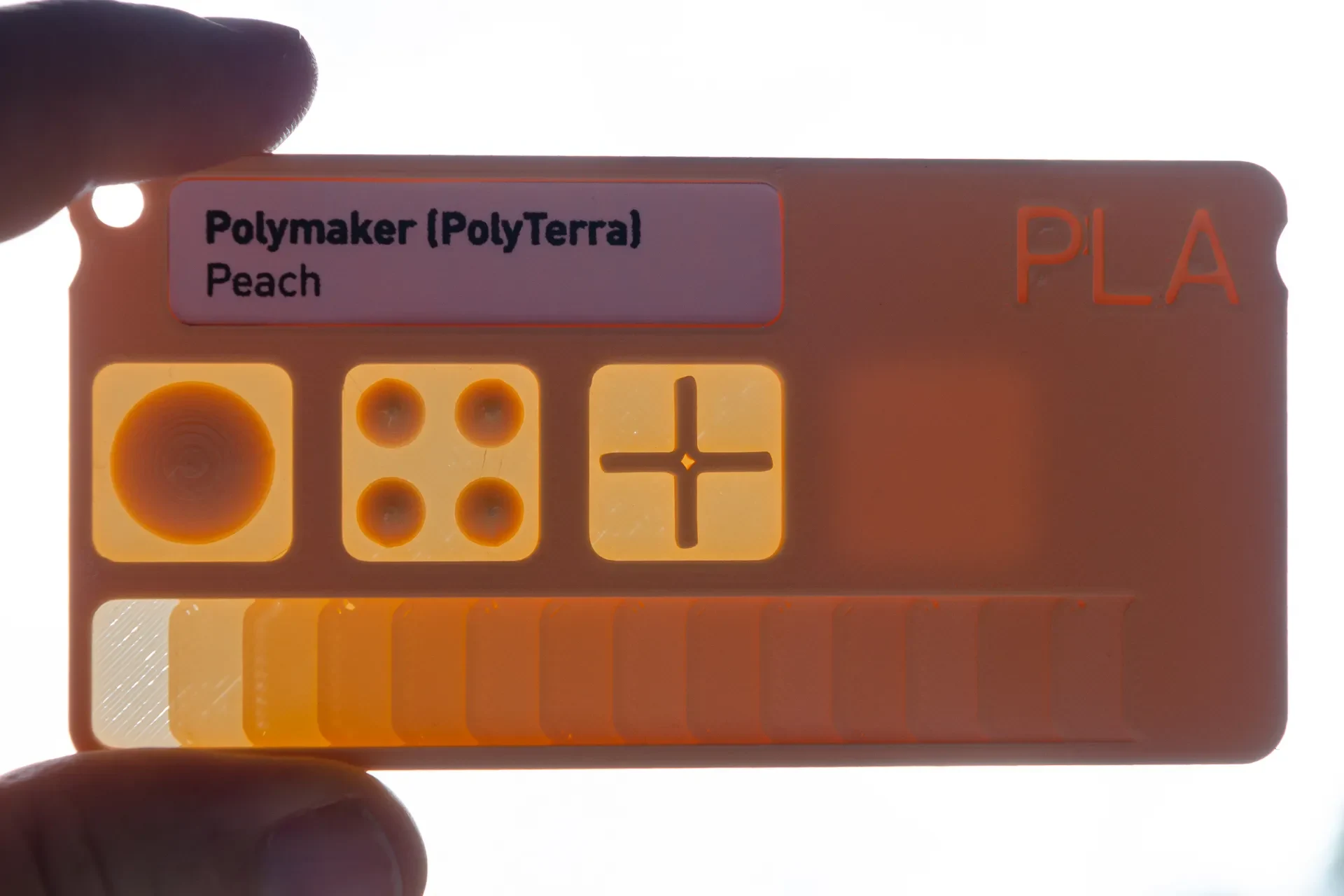

Размер карточек составляет 100x50x3 мм, и я бы рекомендовал печатать их с высотой слоя 0,2 мм, поскольку тест на прозрачность имеет соответствующие этапы.

файлы

Пока что я создал карточки для этих материалов. Если вам нужно что-то еще, пожалуйста, оставьте комментарий.

пустой (без гравировки материала)
АБС
АСА
Гибкий
БЕДРА
Пенсильвания
ПК
ПЭТГ
ПЭТГ+
НОАК
НОАК+
ПВБ
Дерево(заливка)
Металл (заливка)
Камень(заливка)
TPU (я бы рекомендовал использовать карту Flex, но если хотите конкретики, используйте эту)

Та��же доступны файлы STEP для пустой карты и обеих частей контейнера, поэтому их легче модифицировать. Если вы хотите использовать тот же шрифт, это DINPro (обычный).

этикетка

Поле этикетки имеет размер 50x12 мм с угловым радиусом 2 мм. В разделе загрузки имеется PDF-файл с пустыми метками. Я использовал бумагу для этикеток для струйной печати (самоклеящуюся) и вырезал ее ножницами.

контейнер

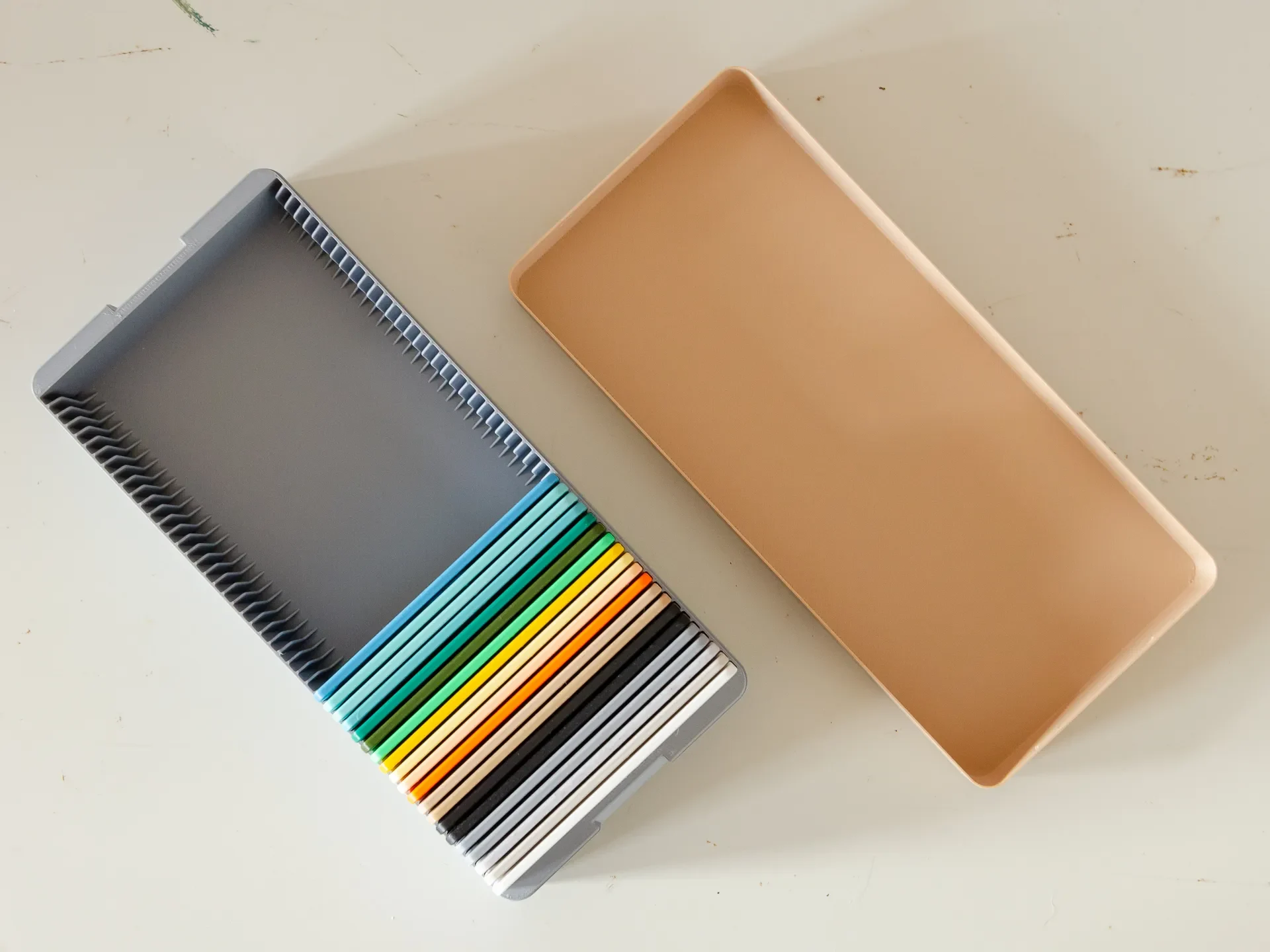

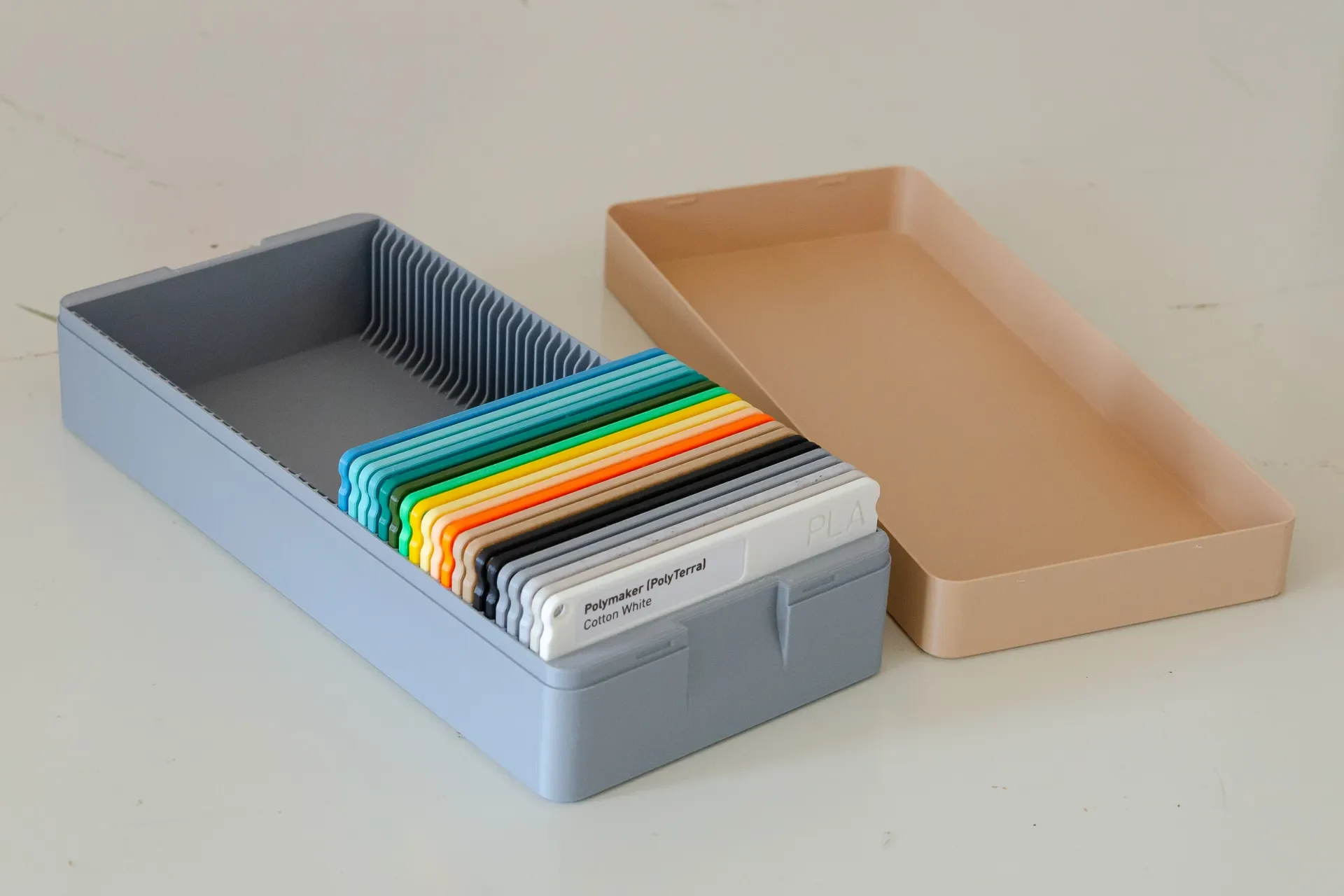

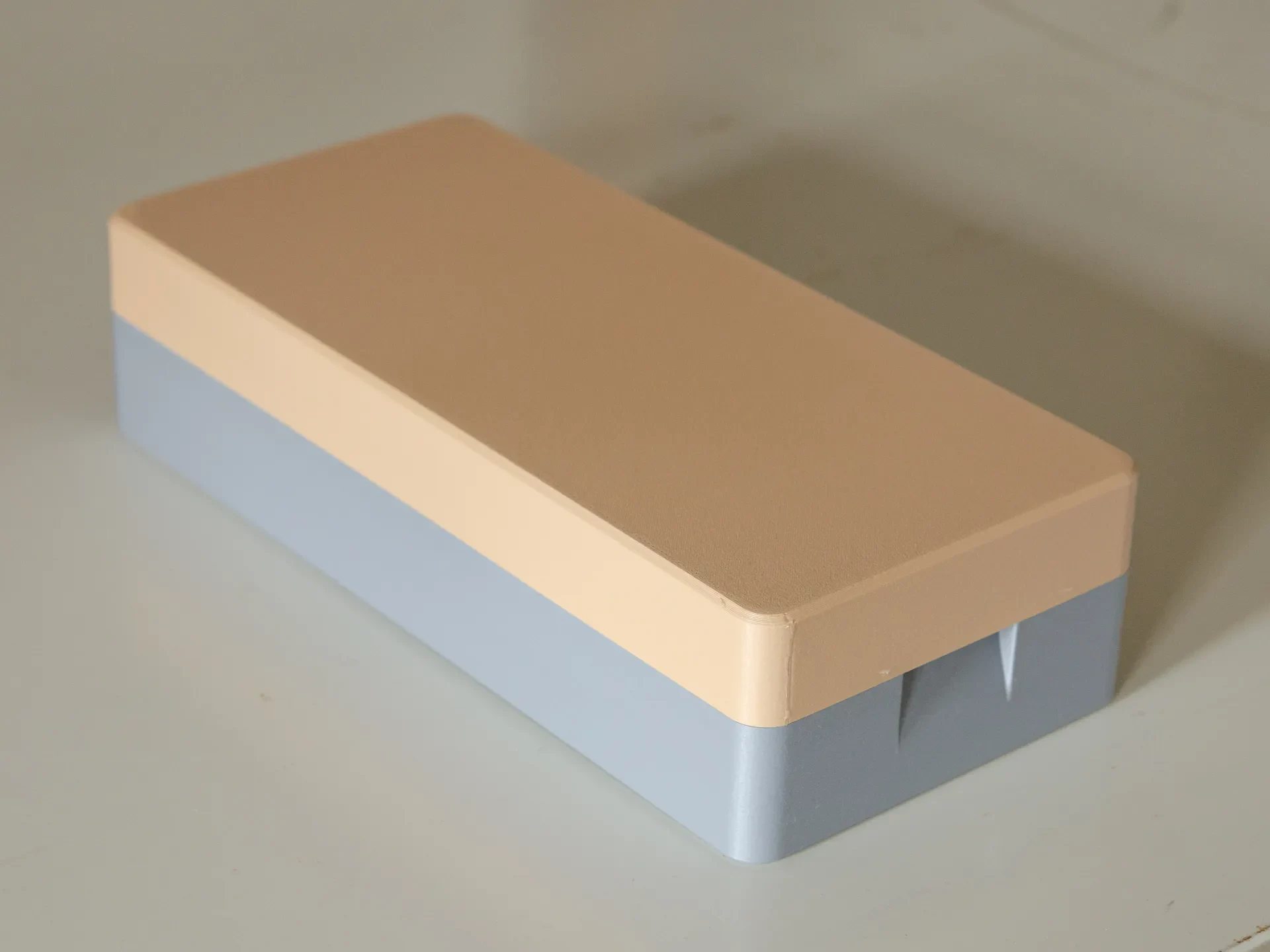

В комплект также входит соответствующий контейнер, вмещающий до 50 карточек!

Он предназначен для печати с соплом 0,4 мм и шириной линии 0,44, но с новым механизмом Arachne все популярные слайсеры в любом случае должны регулировать правильную ширину экструзии; )

Настройки печати

Производитель принтера: Prusa
Принтер: i3 МК3
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 100 % для карт, 15 % для контейнера.
Нить: все они

Пост-печать

Возможно, потребуется немного очистить небольшие поверхностные прыщи и выступы на картах, чтобы они лучше вставлялись в контейнер.
