Цифровой штангенциркуль (углеродное волокно) Держатель ко...

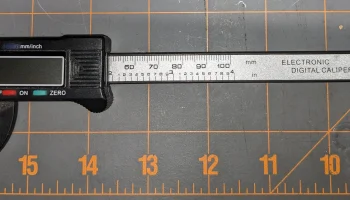

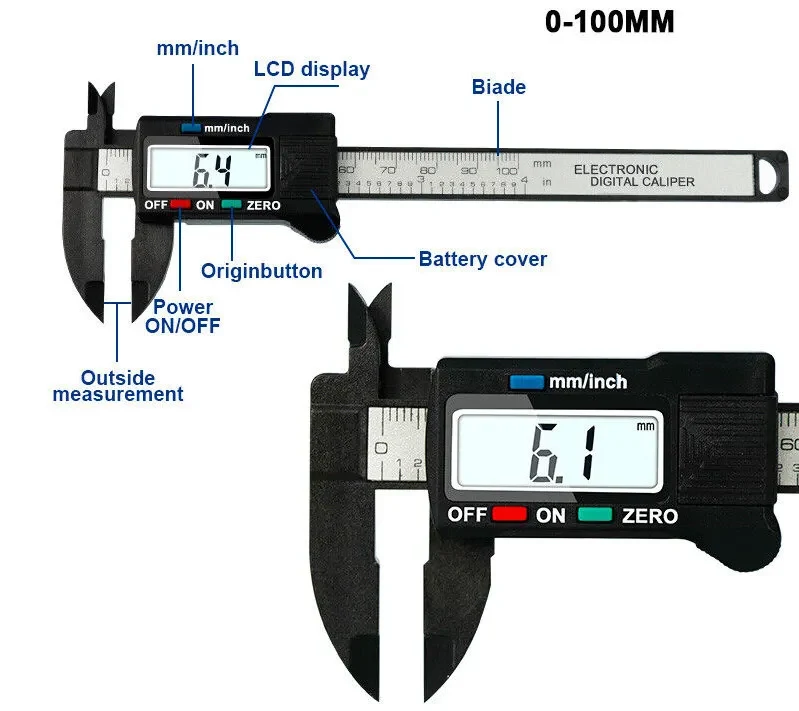

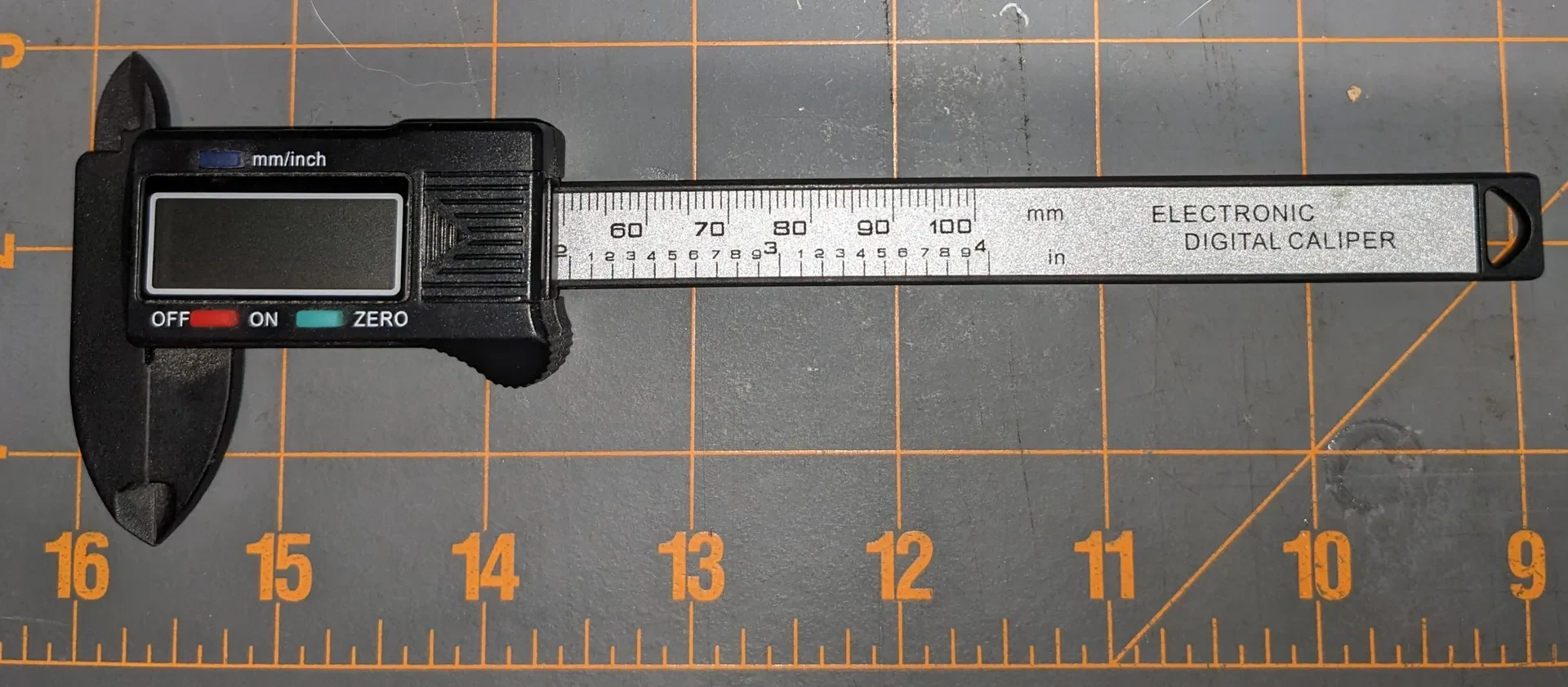

Эта коробка была создана специально для недорогих цифровых штангенциркулей из пластика (углеродного волокна) с диапазоном действия 100 мм (4 дюйма). Эти штангенциркули измеряют только до 0,1 мм (0,01 дюйма), но по-прежнему полезны для многих типов измерений. Одним из их недостатков является то, что аккумулятор быстро разряжается, если его оставить в суппорте, когда он не используется.

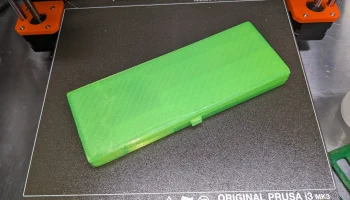

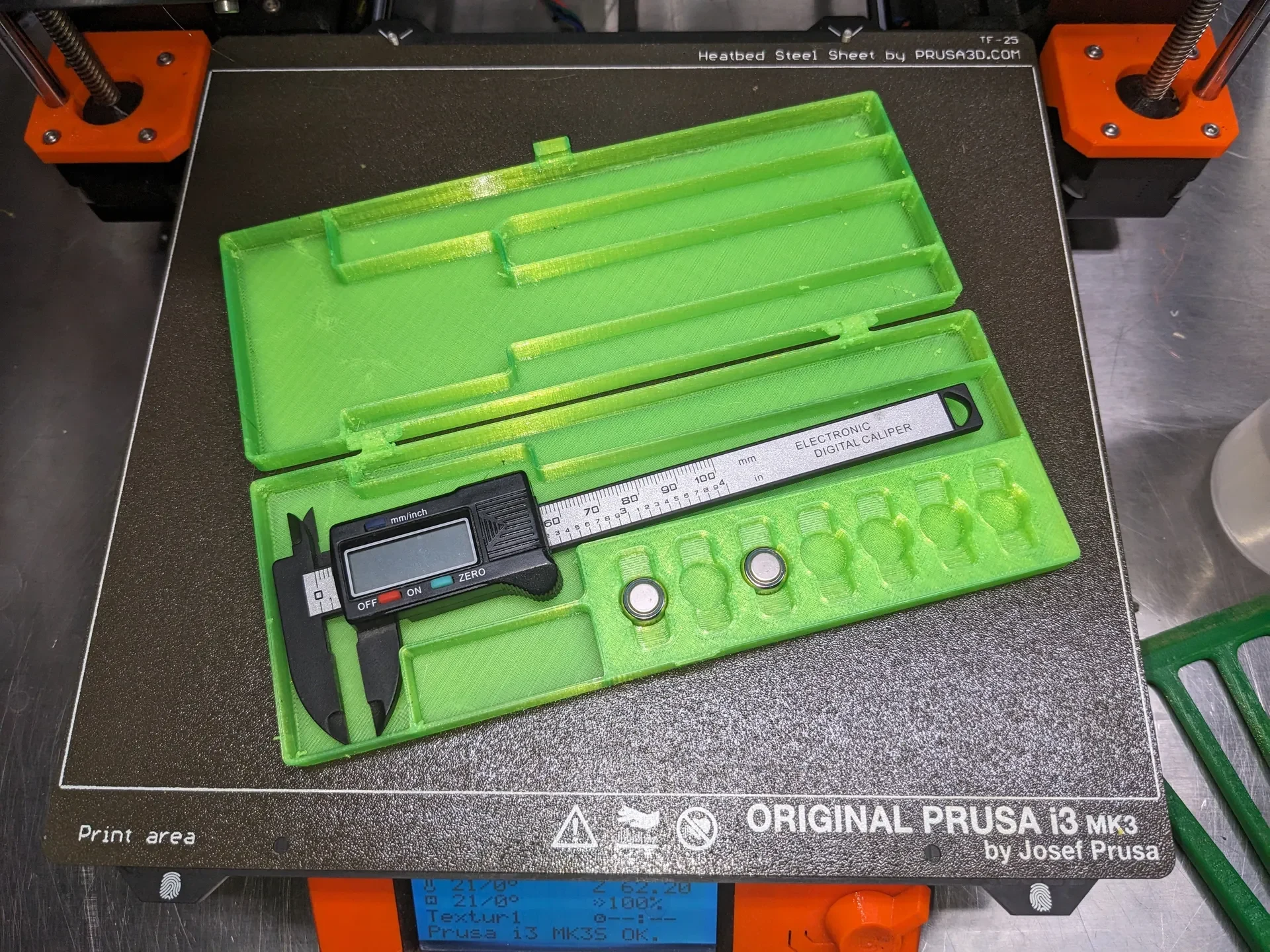

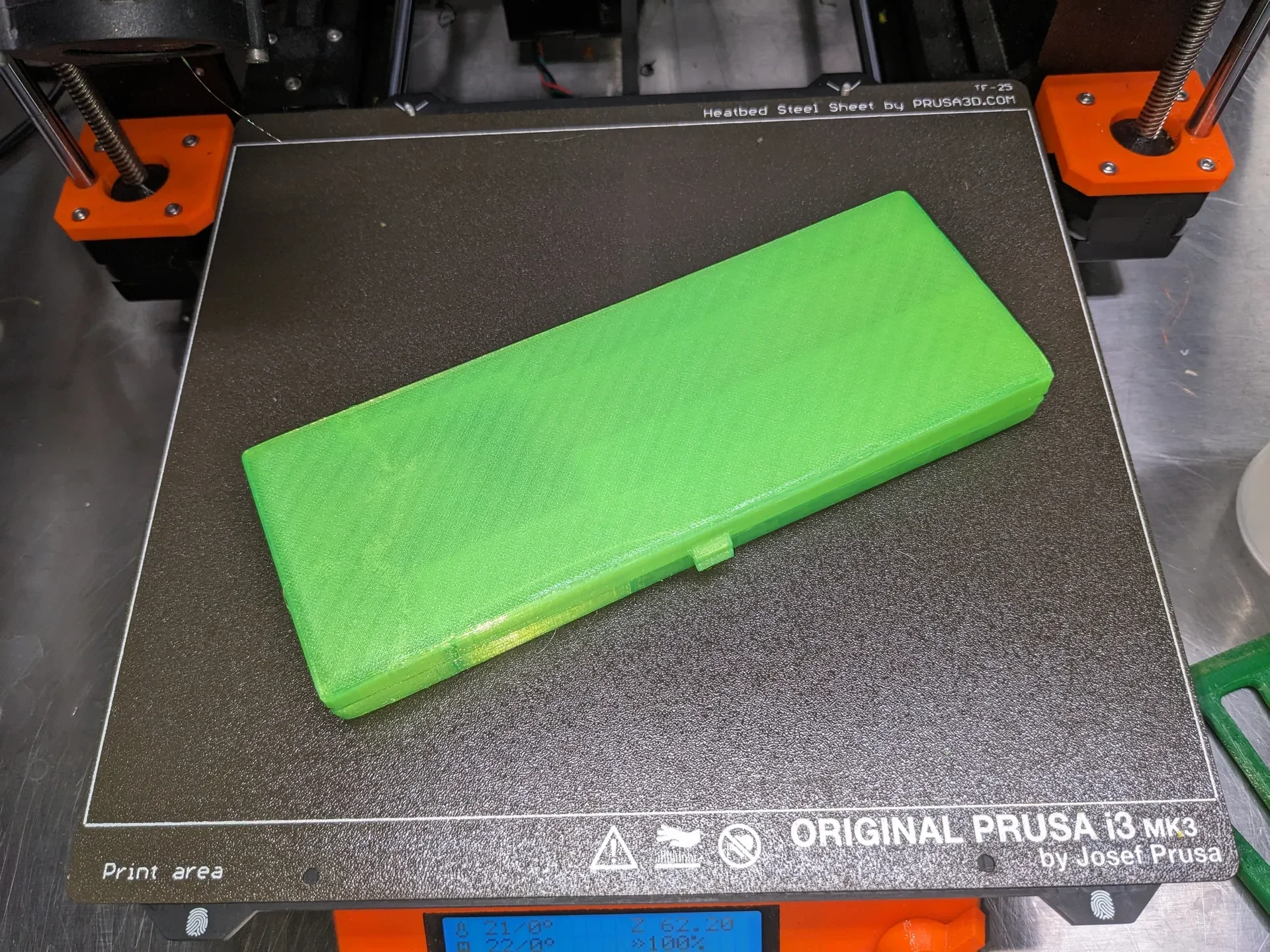

Обычно я вынимаю батарею, когда не пользуюсь штангенциркулем, но это приводит к тому, что батарейки отделяются от штангенциркуля в ящике для инструментов, поэтому я сделал этот ящик для штангенциркуля как для защиты штангенциркуля, так и для того, чтобы батареи были под рукой (он вмещает до семи батареек, но я обычно кладу в него только две).

Распечатать инструкции

Я печатал из PETG (я использовал прозрачный зеленый PETG, просто потому, что он был у меня под рукой). Используйте предоставленный файл 3mf; ��наче:

Высота слоя 0,2 мм
периметры = 2
5% прямолинейное заполнение

Я печатал на текстурированной рабочей пластине.

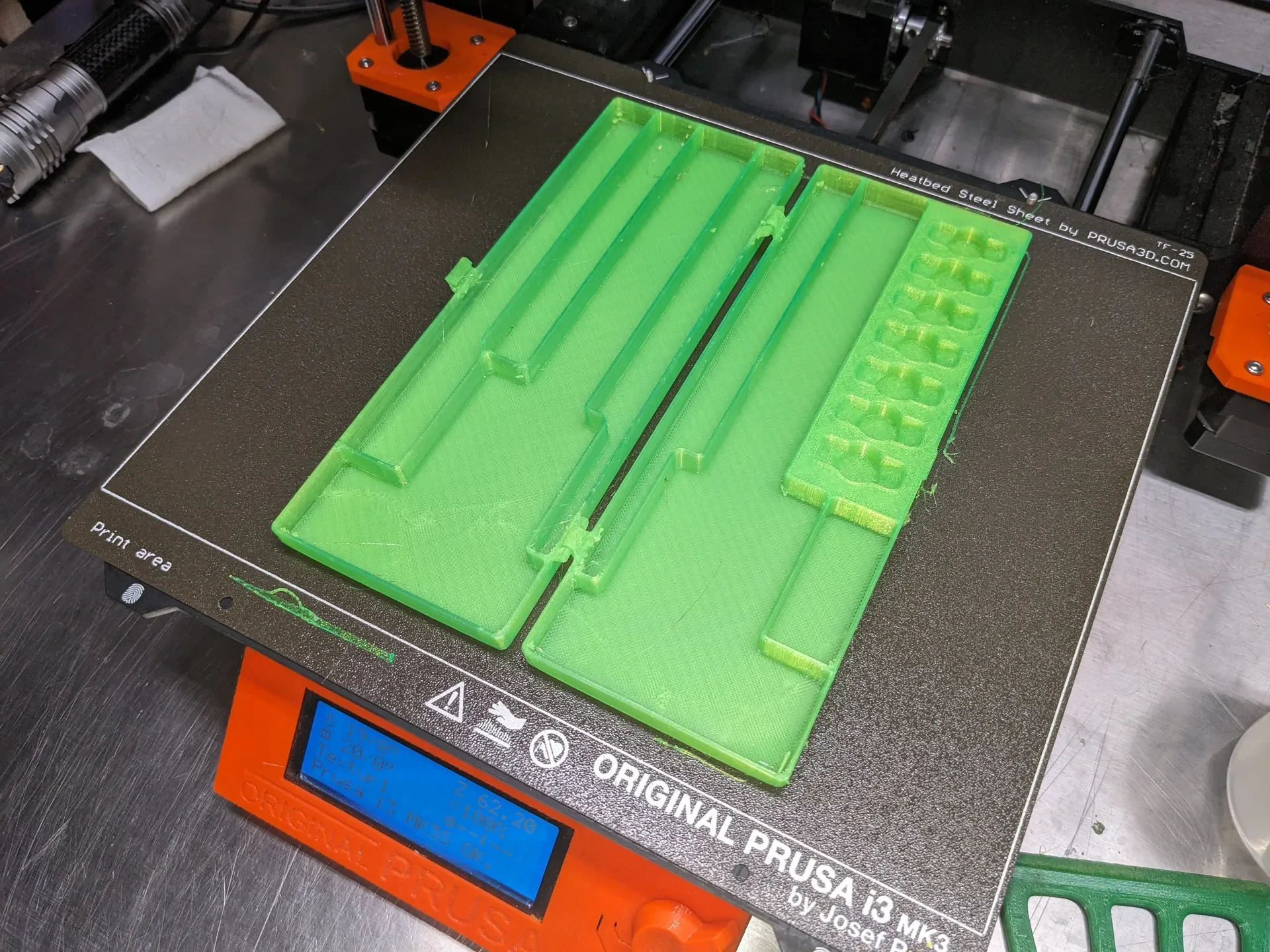

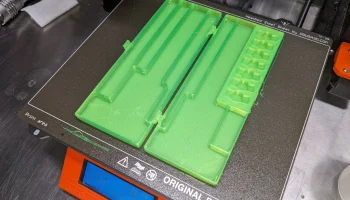

После снятия с рабочей пластины сначала слегка согните петли, а затем постепенно увеличивайте угол шарнира, пока шарнир не начнет свободно двигаться.

Мой отпечаток немного деформировался, из-за чего края коробки немного разошлис��. Я исправил это, открыв коробку и слегка нагрев ее тепловым пистолетом, придав ей очень небольшой «обратный изгиб», чтобы сгладить половинки.

САПР

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/da71fc408f1bbb67b5215fa7/w/af8dded075e1b775480210fe/e/2c2e421fa2e0f2dea4f768cb?renderMode=0&uiState=64e224af7fc1ab2ae3caed8b
