Caliburn 4 - 2023 г. - издание для ЕС (метриш) - Standard-/Kurzdarts

Новая версия LYNX Blaster

CALIBURN 4 — издание для ЕС

ХИНВЕЙС! Bitte druckt diesen Blaster recht Farbenfroh, так что это действительно очень важно для Waffen unterscheidet. Es Handelt sich hierbei nicht um Kinderspielzeug und bitte nicht auf Personen schießen order in Innenräumen verwenden!

ОБНОВЛЕНИЕ 08.09.2023:

Сделайте «набросок» для справки на Schraubenhändler GEDEX. Ich habe die BOM entsprechend erweitert um möglichst viel an Versandkosten zu sparen.

ОБНОВЛЕНИЕ 18.08.2023:

Я хочу, чтобы мои слова «PGV_L» и «PGV_R» были изменены. Die Abstände zum Pump Teil «4DoomS» сводит к минимуму воздействие на окружающую среду. Die neuen Dateien haben den Namen PGV_Left_tight_EU und PGV_Right_tight_EU und können als Alternative verwendet werden.

ОБНОВЛЕНИЕ 08.08.2023:

Kleinere Änderungen am vorderen Griff (4DoomS_EU), так что dass nun auf die 4x M5x8 Schrauben verzichtet werden kann. Es können jetzt ebenfalls 4x M5x10 verwendet werden. Die BOM wurde angepasst und die STEP Datei ebenfalls neu hochgeladen.

Я должен быть в восторге от оригинального Caliburn 4 Blaster от Капитана Слизняка, когда я говорю о том, что проект работает с моими зубами, а также был первым на своем пути.

Nachdem nun aber der gute CHAOSDRUCKER mit der alten Caliburn в немецком издании um die Ecke kam, beschloss ich das Projekt nun doch anzugehen und den kompletten Blaster в Variante 4 auf metrische Einheiten umzuzeichnen. Mein Dank geht dennoch an den Chris a.k.a. CHAOSDRUCKER for die Recherche der richtigen Feder und die durch ihn geleistete Motivation das Projekt umzusetzen.

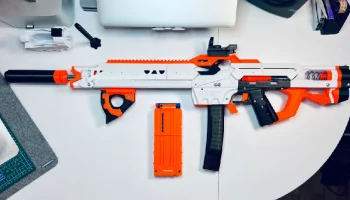

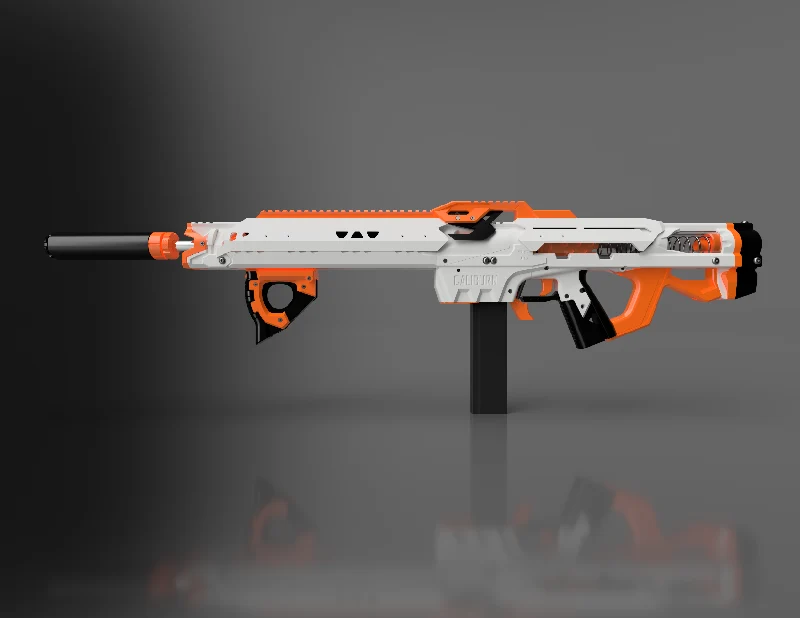

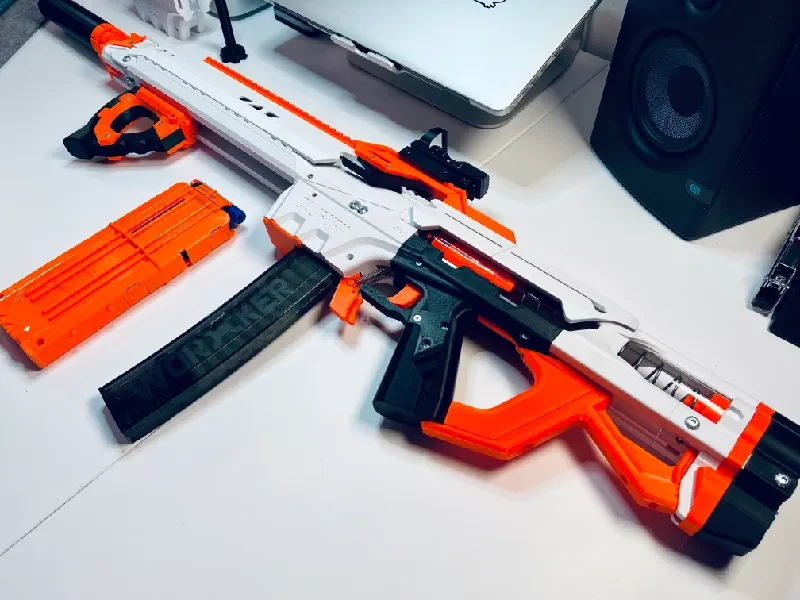

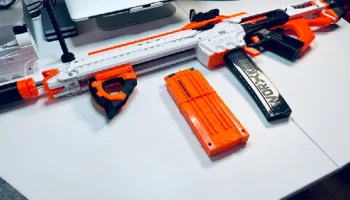

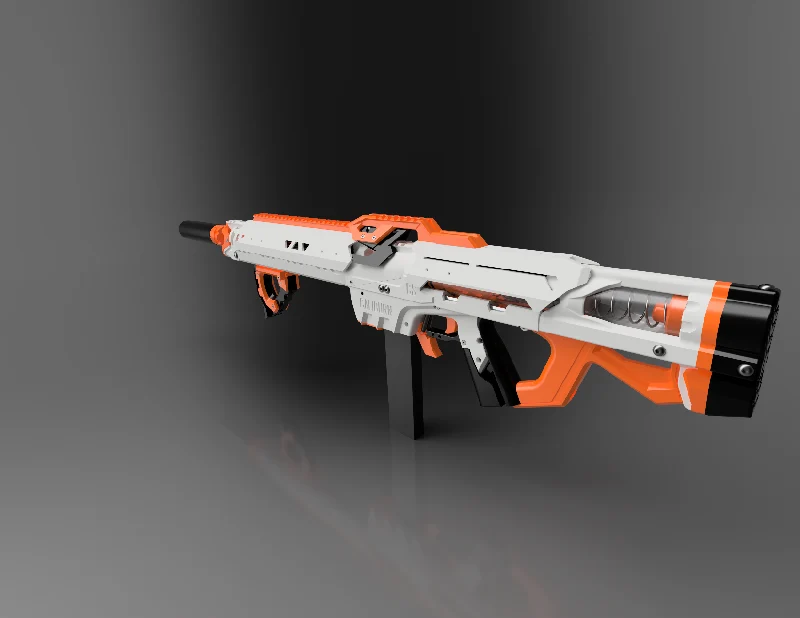

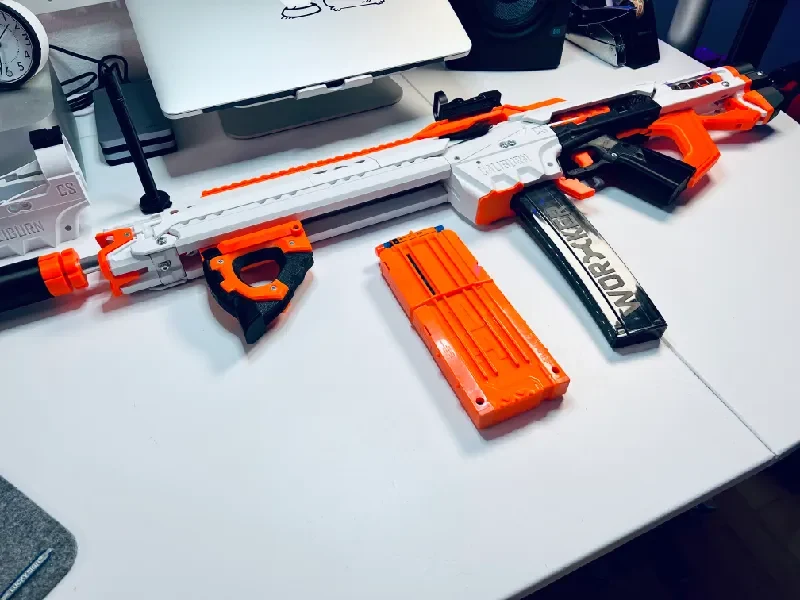

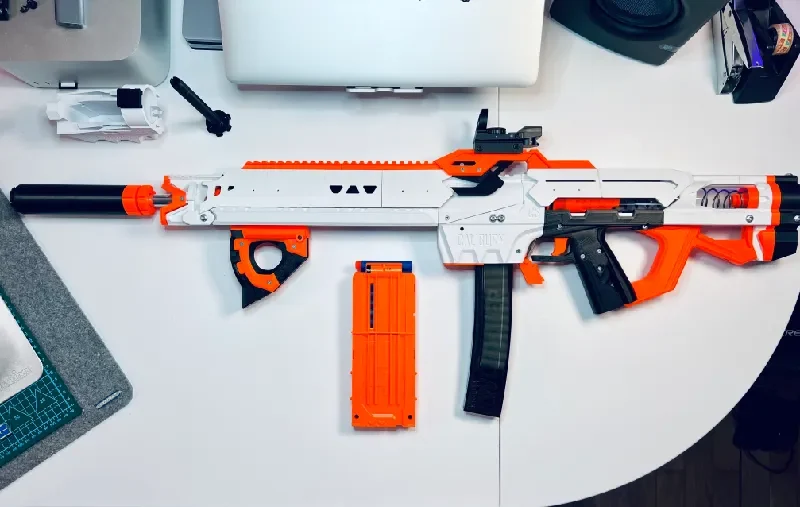

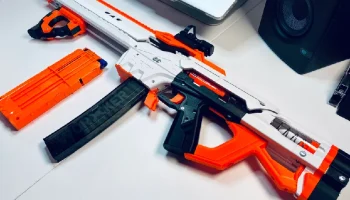

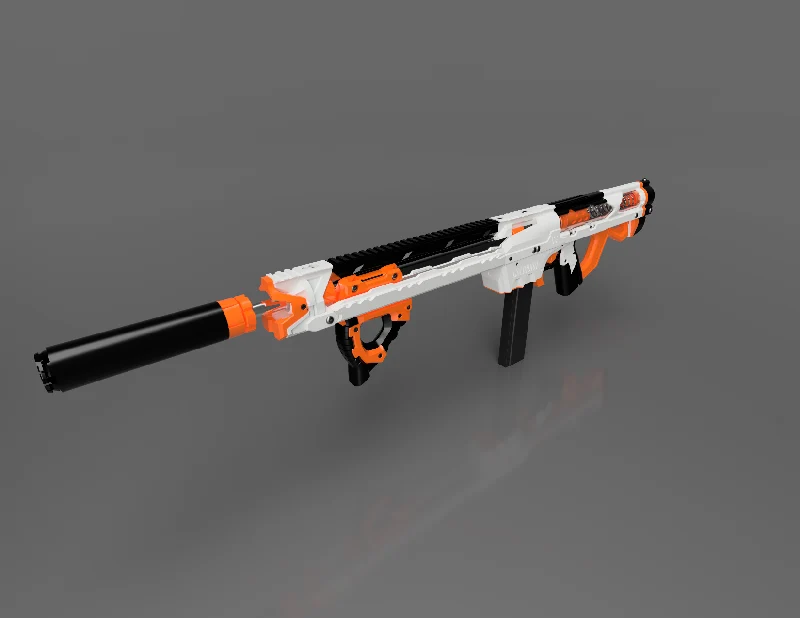

Darüber hinaus habe ich noch den Barrel Shroud inkl. Rail Riser, другая передняя рукоятка и SCAR Schalldämpfer verbaut. Der Sear als auch der Trigger sind für eine Federaufnahme konzipiert, können aber auch durch die originale Variante mit Gummiband getauscht werden (In Dateien enthalten). Auf den Bildern sieht man die Caliburn 4 zum einen mit verbautem Barrel Shroud und OHNE. Hierbei Handelt es sich um ein extrales Add-On und Kein must have.

Hier bekommt ihr einen schönen Vergleich der Caliburn's:

Калиберн C4 против Калиберна:

Я должен иметь самый лучший вариант с Einschmelzmuttern в Größen M3 и M5 zu arbeiten und darauf geachtet, когда их аппаратное обеспечение полностью завершено в DIY Handel, чтобы быть в состоянии, чтобы Preisrahmen nicht zu sprengen. Das Alurohr und sämtliche Schrauben, Muttern und die Spannstifte habe ich beim Regionalen HORNBACH einzeln gekauft.

Полная спецификация материалов (BOM):

8x 12x3 мм Alu Flachprofil / Flachstange 370 мм — альтернатива прямо на 400 мм — eBay
1x Acrylrohr 40 / 36 мм — 1 м Rohr — альтернатива напрямую на Wunschmaß — eBay

zugeschnitten auf:

1x 185 мм
1x 75 мм
1x Alurohr 15x1мм 1м (для лауфа)

zugeschnitten auf:

мин. 36см (wenn es vorn bündig abschließen soll)
Альтернатива 43 см для противослизняка Captain
5x Dichtring 36/30 — 3 мм Strichstärke (с Schalldämpfer 5x, без 3x)
3x Dichtring 13/10 -1,5 мм Strichstärke
1x Федер, падает альтернативно, с Федерном #1 — K25 + Фидер #2 — K31.

Die beiden Federn (K25 и K31) были неожиданными, так что это было бы лучше, если бы они были оригинальными.

3x Zugfedern 6x25 0,5 мм Stärke
38x Айншмельцмуттерн М3
41x M3x10 Сенккопф или https://amzn.to/44fLHvr
2x M3x30 Сенккопф или https://amzn.to/45ctccE
2x M3x8 Zylinderschrauben или https://amzn.to/45wt6we
1x M3x30 Zylinderschrauben (для передней рукоятки — альтернатива +1x M3x30 Senkkopf) или https://amzn.to/3QKTjmv
2x Mutter M3 или https://amzn.to/3QJNiqg
3x Айншмельцмуттерн М5
10x Mutter M5 или https://amzn.to/44jgWpg
11x M5x10 Линзенкопф или https://amzn.to/3YC1tQ5
8x M5x20 Линзенкопф или https://amzn.to/3KNfULg
5x Mutter M6 или https://amzn.to/45wzMdv
2x M6x25 Zylinderschraube или https://amzn.to/3YDPAJc
3x M6x40 Цилиндершраубе — https://amzn.to/3E4JJ6t
2x Passstifte 3x45 (адаптер для магазина) — ничего особенного в магазине NERF Elite Magazin
1x РАБОЧИЙ ТАЛОН Магазин «Курздарт»
50 КОГОТЕЙ РАБОЧЕГО Курцдартса
