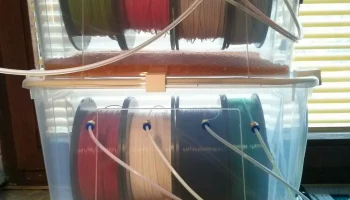

IKEA Контейнер SAMLA Держатель катушки/хранение...

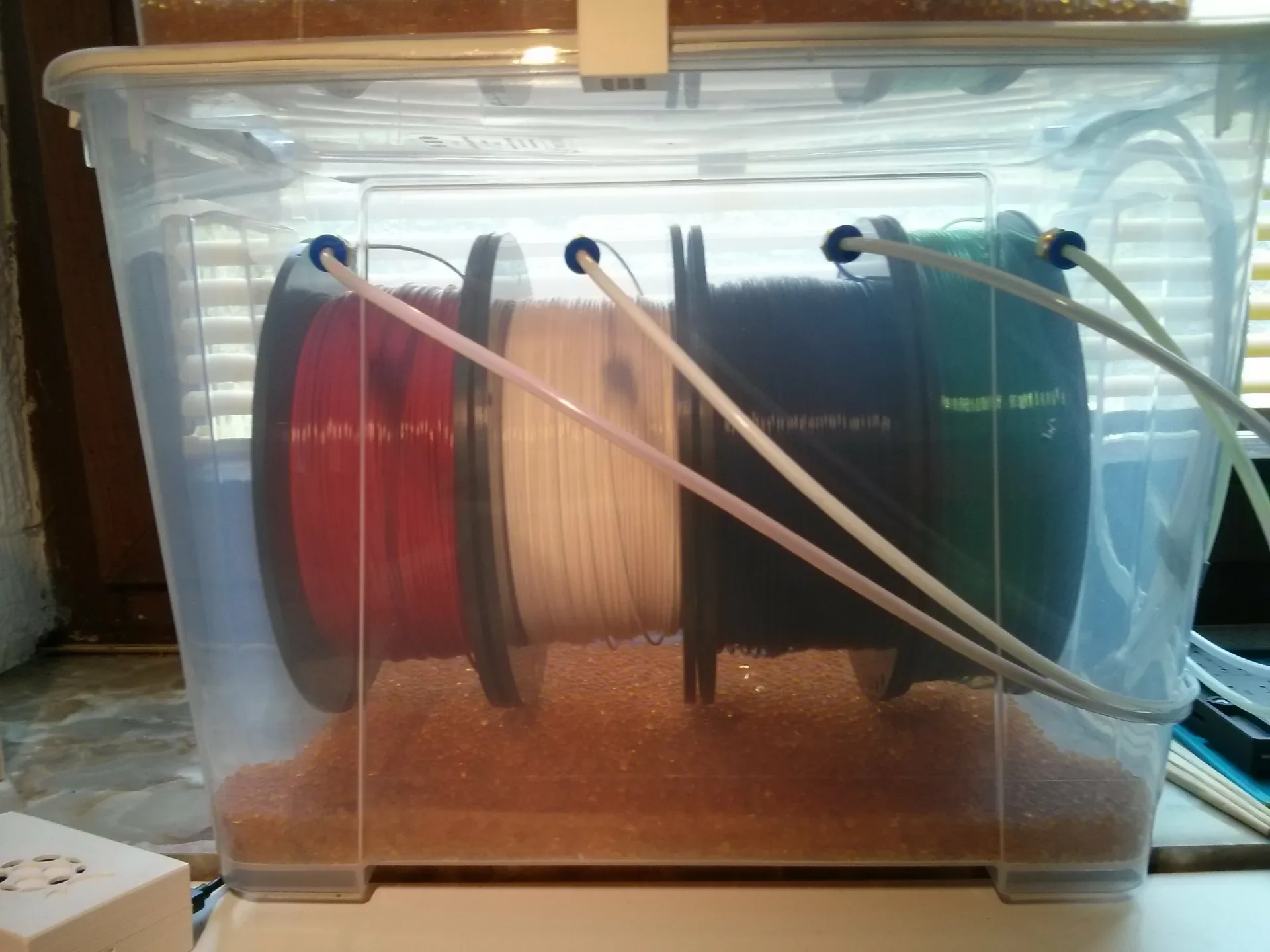

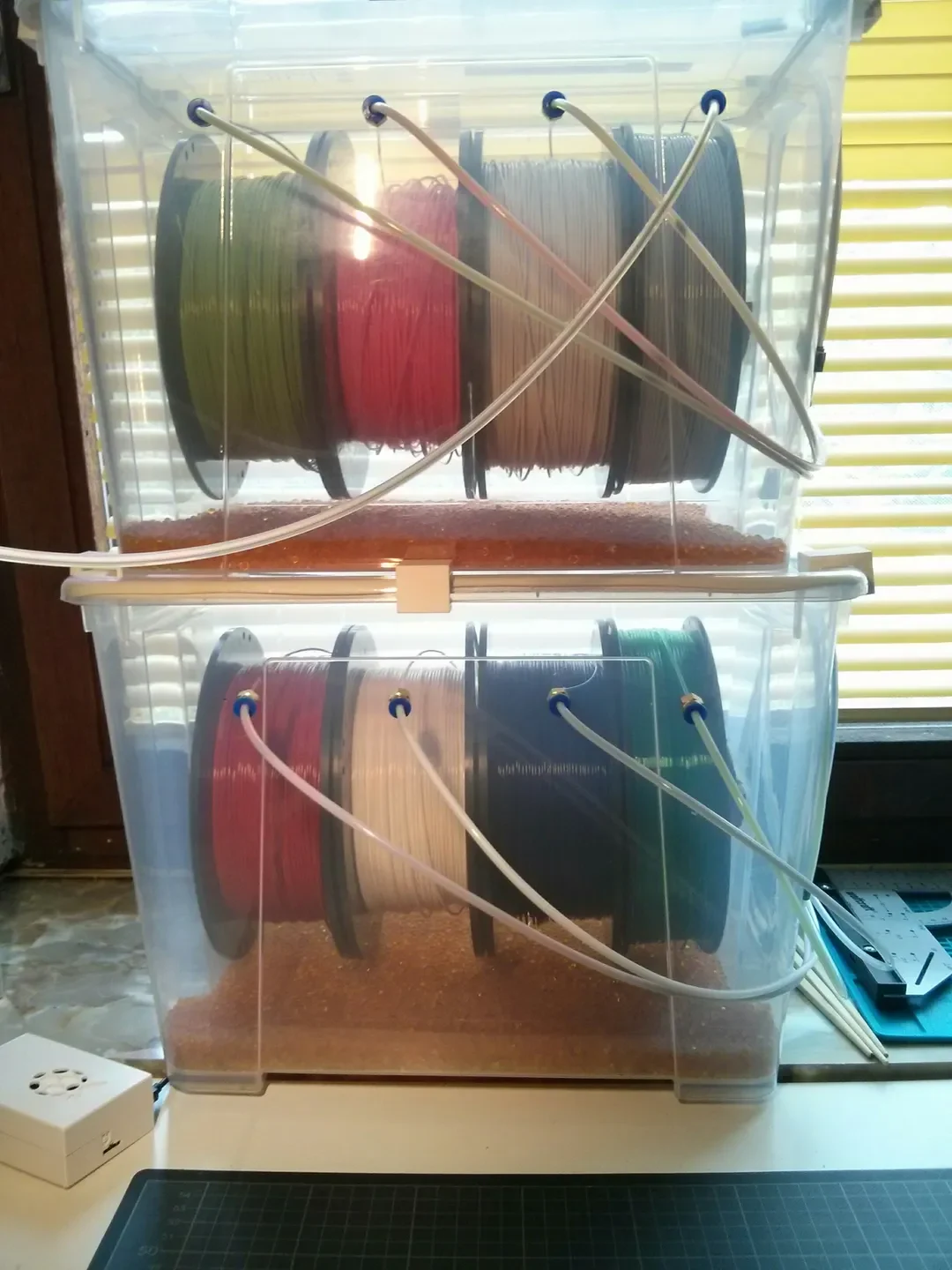

Когда я посмотрел видео Томаса Санладерера, мне настолько понравилась его идея хранилища нити, которое также служит держателем катушек, что я создал свою собственную версию на основе контейнера SAMLA IKEA.

Оригинальное видео Томаса можно найти здесь: https://youtu.be/OY5n9q-wS7k и его сайт здесь: https://goo.gl/UU7dnV

Я использовал контактный клей (https://goo.gl/7FtFvY), чтобы приклеить обе катушки к внутренней части контейнера. Помощник по монтажу приложил немало усилий, чтобы удержать их на одной высоте. В качестве оси я использовал вот такие трубы DN50 (канализация?) (https://goo.gl/2rWFvj). У меня была толщина 50,25 мм, немного толще 50 мм, но она отлично работала с жесткими чернилами PLA, катушками ASA по 1 кг и PLA от Das Filament (катушки по 0,8 кг). Для катушек с нитью Prusa мне пришлось немного отшлифовать трубу, но теперь это тоже работает.

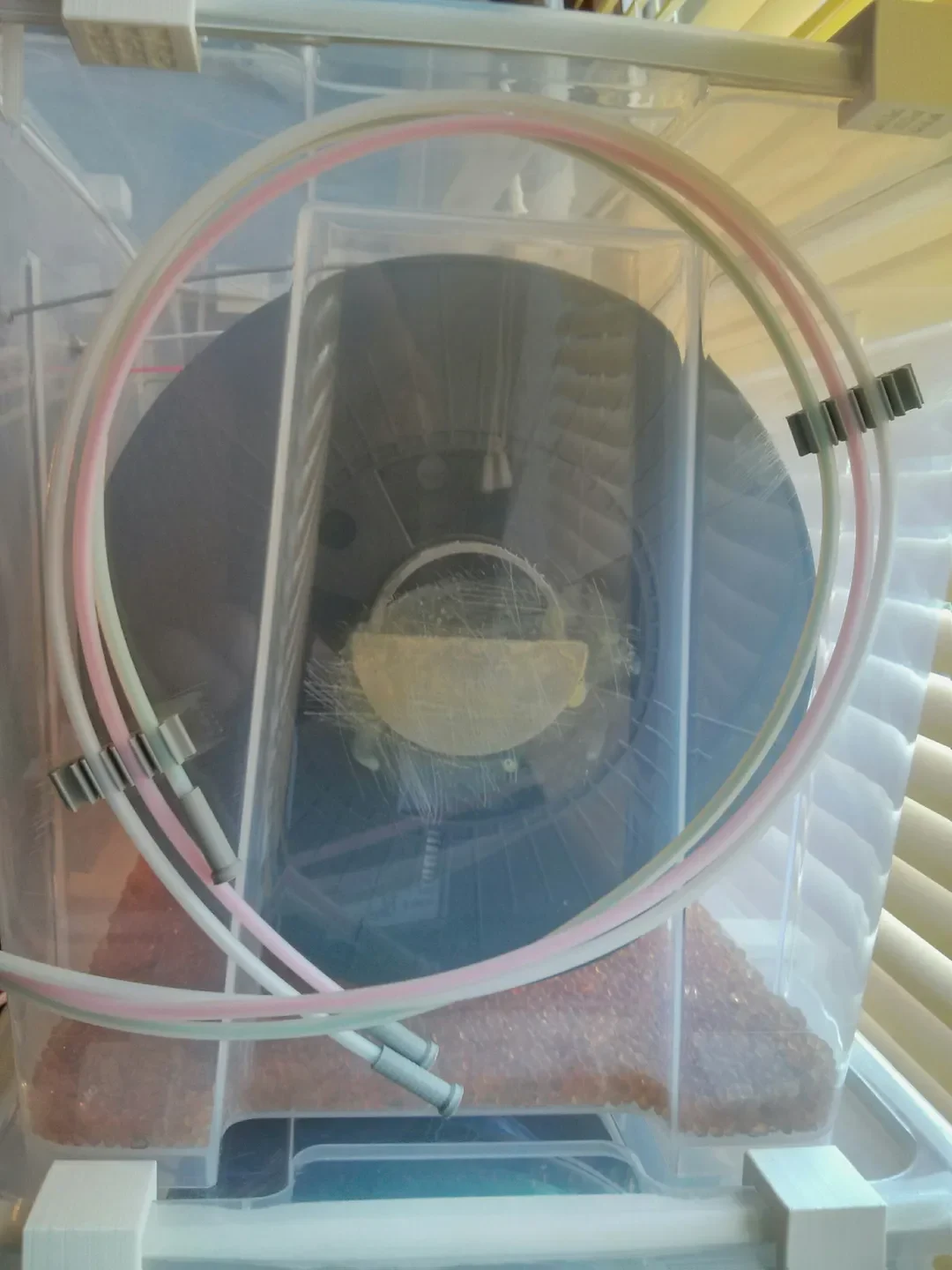

Для подачи нити на принтер я использовал несколько пневматических разъемов (https://goo.gl/HSrQXJ) и трубок из ПТФЭ (https://goo.gl/ddFPgf). Соединители и трубы должны иметь внутренний диаметр 2 мм и внешний диаметр 4 мм.

Чтобы все оставалось сухим, я добавил гранулы силикагеля (https://goo.gl/ddB1sd).

Для герметизации контейнера я использовал вот такие резиновые уплотнители для окон https://goo.gl/g6DkH3. Вместе с моими зажимами он достаточно хорошо герметизирует мой вариант использования.

Я не могу загрузить сюда файлы Fusion 360, но вы можете скачать их с моей страницы Thingiverse: https://www.thingiverse.com/thing:2458336

Зажимы для крышки ящика ИКЕА САМЛА: https://www.prusaprinters.org/prints/2943-ikea-container-samla-cover-clamps
Коробка ИКЕА САМЛА Держатель катушки с помощником по монтажу: https://www.prusaprinters.org/prints/2944-ikea-container-samla-spool-holder-storage
Проставка для держателя катушки для коробки IKEA SAMLA: https://www.prusaprinters.org/prints/2942-ikea-box-samla-spool-holder-spacer
Колпачки для трубок из ПТФЭ с фиксатором нити: https://www.prusaprinters.org/prints/2940-ptfe-tube-cap-with-filament-catch
Органайзер для трубок из ПТФЭ: https://www.prusaprinters.org/prints/2462-ptfe-tube-organizer
Крепление трубки из ПТФЭ: https://www.prusaprinters.org/prints/2458-ptfe-tube-mount-replacement-for-pneumatic-connecto

Распечатать инструкции

Разрешение: 0,2 мм
Заполнение: 30%
Опоры, Плоты: Нет
