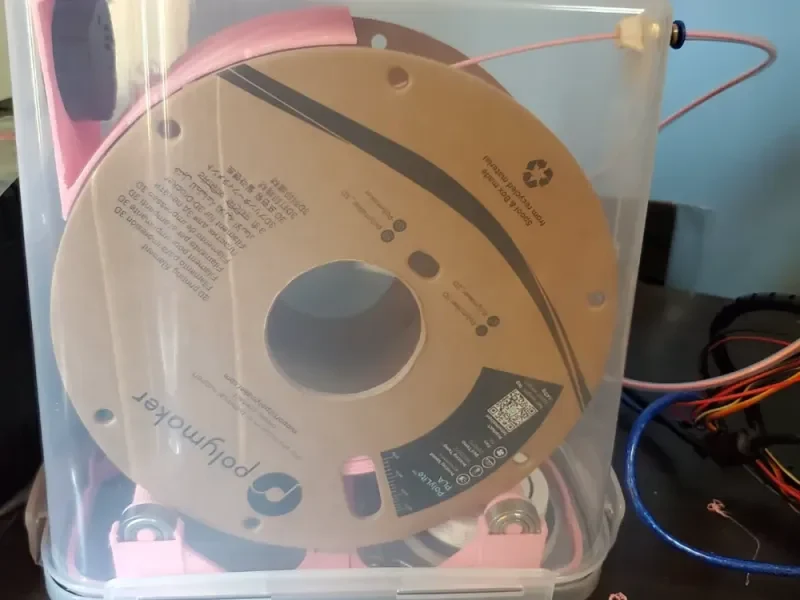

Сухой ящик для контейнеров для зерновых...
Тестовая печать
Распечатайте файл под названием «Образец проверки допуска», а также по одной копии каждого допуска для опоры ролика, а также вставки ролика.
Выберите допуск, который лучше всего соответствует испытуемому образцу, убедившись, что вы проводите испытания на нижней поверхности.
Количество печати
Распечатайте одну копию всего, кроме следующего и их соответствующих количеств.
Роликовая опора x 2
Роликовая вставка x 4
Ролик х 4
Распечатывайте только одну версию верхней опоры на основе купленного вами гигрометра. Я настоятельно рекомендую вам использовать квадратный гигрометр.
Рекомендации по печати
Все ориентировано в соответствии с предполагаемым направлением печати. Никакие опоры не требуются, за исключением верхней опоры. Обязательно добавьте для этого внешний ��рай на слайсере, это связано с тем, что деталь очень тонкая. Заполнение и стены на ваше усмотрение, я использовал 3 стены и заполнение 30%.
Спецификация
Товар Кол-во Ссылка Примечания
Детали принтера 1
Контейнер для круп 1 https://s.lazada.com.ph/s.K5pmy
608zz Подшипник 4 https://s.shopee.ph/5psxxR4QAz
PC4-M6 Фитинг 1 https://s.shopee.ph/7AOLXfZWWf
Болт M3x8 1 https://s.shopee.ph/704vLCroEW Здесь подойдут другие длины, просто проверьте, что у вас есть.
Термофиксационная вставка 3x4x5 1 https://s.shopee.ph/3AsCmS37Pl
Квадратный гигрометр 1 https://s.shopee.ph/9ziWudiCaA Выберите один тип гигрометра
Круглый гигрометр 1 https://s.shopee.ph/4q0QlZ4DwL Требуются батарейки LR44
Перезаряжаемый осушитель https://s.shopee.ph/40RJm61WC0 Количество варьируется
Трубка из ПТФЭ 3ID x 4OD https://s.shopee.ph/5AdH9v0cPh Длина на ваше усмотрение
Уплотнительное кольцо 1CS x 4OD 1 https://s.shopee.ph/3AsCmBnaDe Опционально
Ссылки являются партнерскими ссылками.
Трубка используется для перехода от коробки к принтеру.
Если вы найдете более дешевые варианты, используйте их.
Руководство
Распечатайте все необходимые детали, соберите ролики вместе. Здесь я использовал суперклей, хотя в зависимости от вашей посадки это может и не понадобиться.
Просверлите отверстие диаметром 3-3,5 мм в нижней центральной части контейнера для хлопьев. Вы должны четко видеть, что здесь есть углубление.
Просверлите отверстие диаметром 5-5,5 мм в передней части контейнера на расстоянии 2-3 см от дна контейнера для хлопьев. УБЕДИТЕСЬ, ЧТО ЭТА СТОРОНА БЕЗ ОБЪЕМНОЙ МАРКИРОВКИ.
Установите термофиксирующую вставку в отверстие верхней опоры и убедитесь, что она находится заподлицо.
Прижмите гигрометр к верхней опоре.
Прикрутите верхнюю опору к нижней части контейнера для хлопьев лицом к объемной маркировке, не забудьте добавить к болту уплотнительное кольцо (уплотнительное кольцо не является обязательным, но я считаю, что оно сохраняет влагопоглотитель дольше)
Вкрутите PC4-M6 в боковое отверстие. На контейнере должна образоваться резьба. Зафиксируйте его стяжкой изнутри контейнера.
Поместите основания держателя катушки на крышку контейнера. Ориентация не имеет значения.
Запрессуйте подшипники с установленными на них роликами в основания.
Необязательно:
добавьте еще один фитинг pc4-m6 внутри контейнера и трубки, это уменьшит трение
добавьте изоленту на внешнюю сторону ролика для лучшей группировки
Этот проект сухого ящика был во многом вдохновлен следующим видео, однако сам сухой ящик был очень дорогим, и я не мог найти его там, где живу, поэтому нашел на Lazada контейнер для хлопьев, который подходит к катушке. Я разработал все компоненты с нуля, исходя из размеров контейнера для хлопьев.
