Раскладывающаяся и контейнерная база для телескопа Hadley...
ПРИМЕЧАНИЕ: этот проект основан на оборудовании M4, я выпускаю САПР, если кто-то заинтересован в преобразовании британских единиц или других настройках, но я задумал эту штуковину очень нелинейным образом, и временная шкала Fusion360 отражает это… нить в моем мозгу обрабатывается на ваш страх и риск ;)

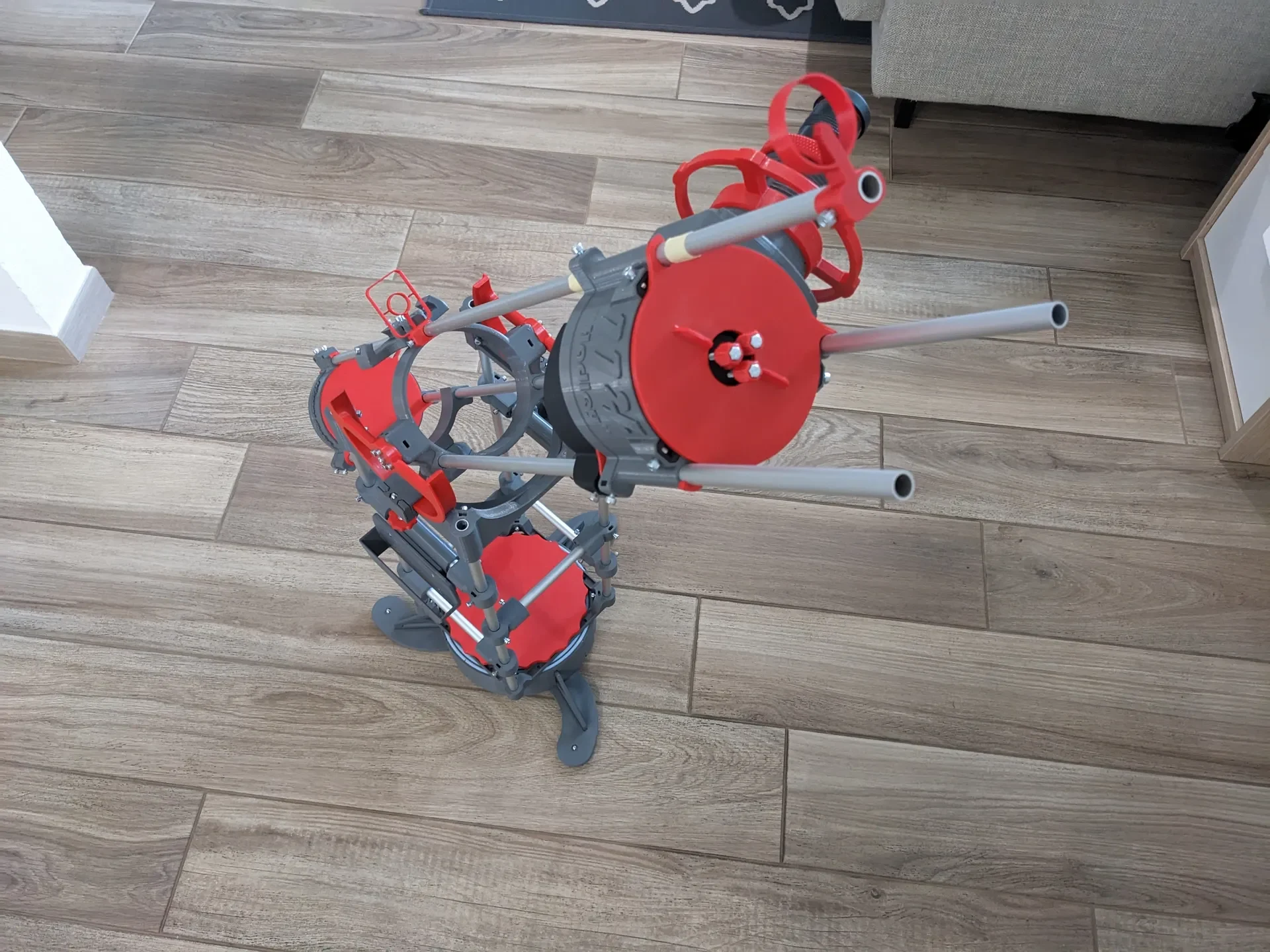

Это складная подставка для стандартного качающегося основания телескопа Hadely (рекомендуются некоторые подобные элементы жесткости). Ее основные характеристики:

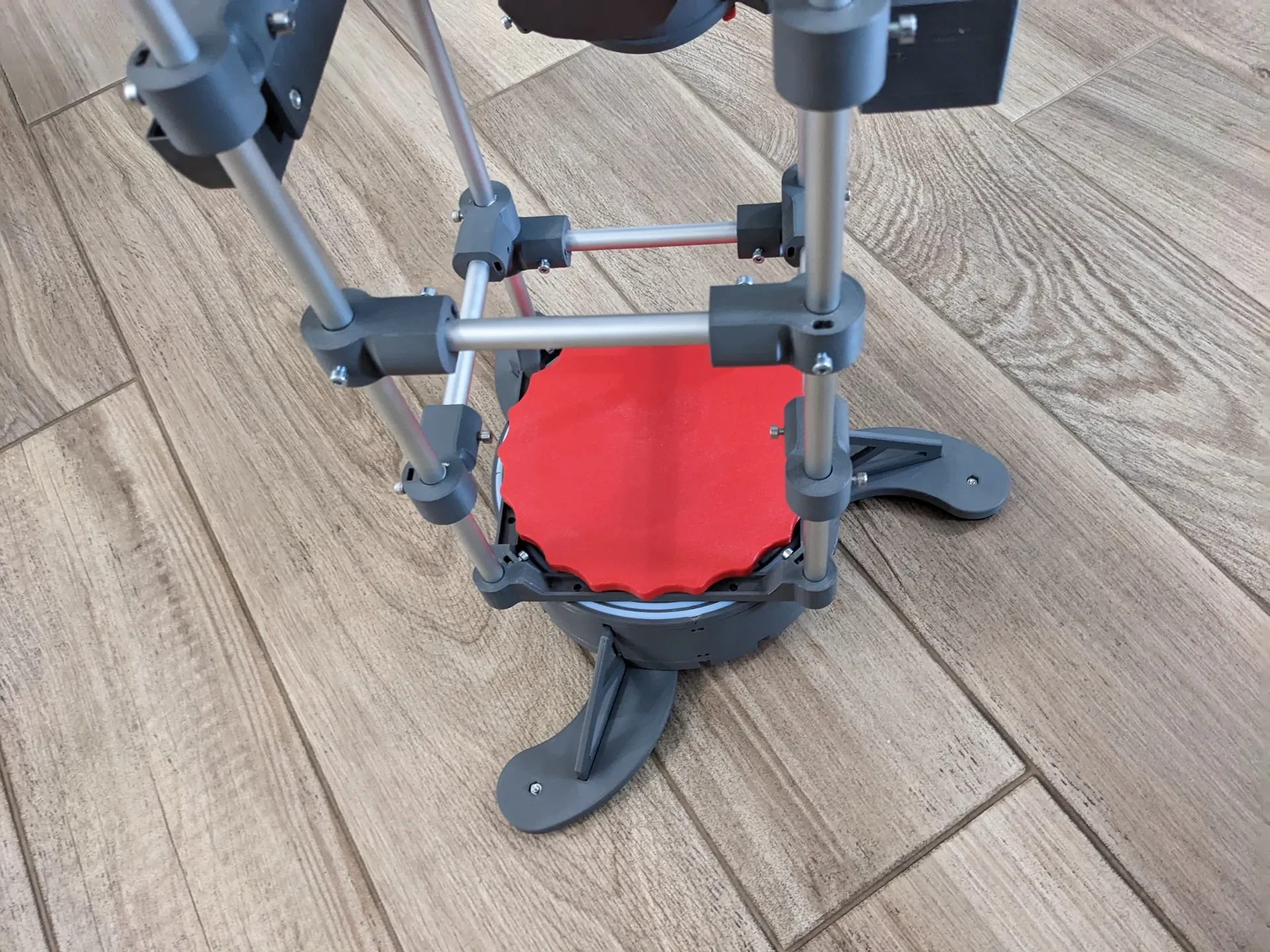

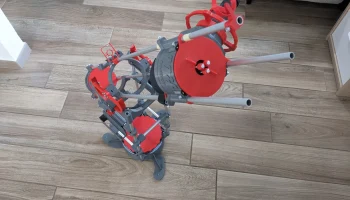

Боль��ое основание, но не слишком громоздкое благодаря конструкции складных ножек.
Размер по умолчанию 220 мм предназначен для кровати размера Ender-3, чтобы каждый мог распечатать это. Минус в том, что углы качалки остаются плавающими. В моих тестах это не проблема, но ваш результат может отличаться.
Также предусмотрена дополнительная версия диаметром 280 мм, а также верхняя часть диаметром 280 мм для ствола диаметром 220 мм в качестве промежуточного решения для экономии пластика, если вам не нужно дополнительное пространство… или в случае, если у вас есть запоздалые мысли и вы не хотите все перепечатывать.
Блоки в основании имеют отверстие диаметром 8 мм для установки трех пружин, которые придают жесткость раскладывающимся ножкам. Если вы, как и я, заказали комплект из 10 пружин выравнивания платформы 3D-принтера для зеркал телескопа, у вас все равно должно быть 6 штук.
Остальную жесткость обеспечивают кро��штейны: вставьте их снизу с закрытыми ножками, чтобы у них было пространство для перемещения в сторону открытия ножек, откройте ножки и вдавите кронштейны в пазы.
Сделать это проще, чем сказать, вот видео:

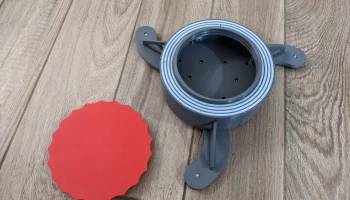

Место для хранения вещей (окуляров, инструментов, шоколада, собственных кронштейнов пьедестала...) или даже просто для заполнения балласта.

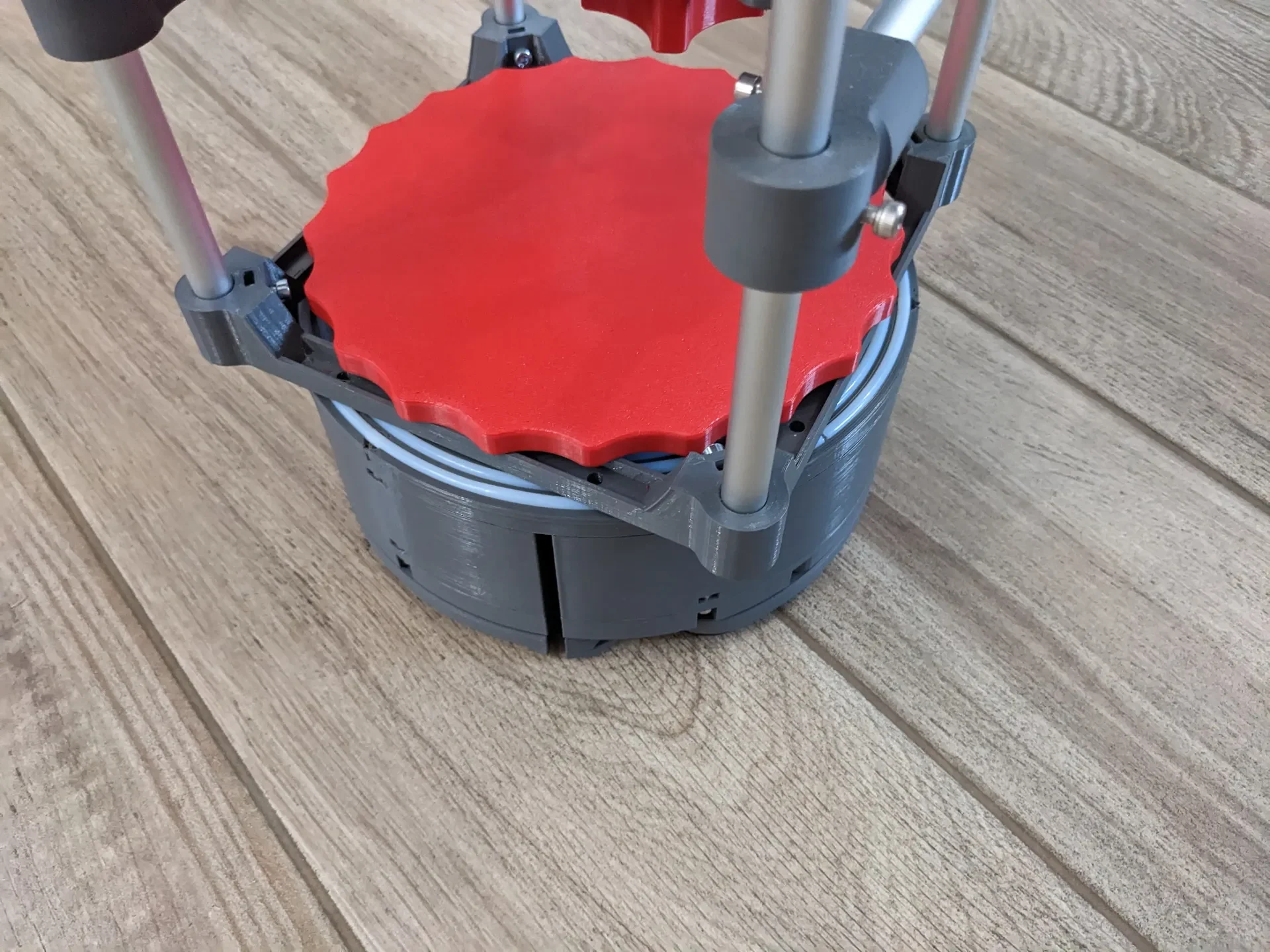

Верх, низ и ствол представляют собой отдельные части, что позволяет использовать бочки разной вы��оты в соответствии с вашими потребностями (и изменениями в планах!)
Если хотите, от ствола также можно полностью отказаться (подробнее об этом позже).
Я заранее сгенерировал стволы диаметром 50 мм (для версии 220), 60 (280 мм) и 100 мм (обе версии), а также соответствующие кронштейны для двух диаметров, и вы можете сгенерировать больше, изменив параметр высоты ствола в файле CAD, просто обратите внимание на эскиз кронштейна, который любит делать забавные вещи, и я не могу понять, почему.

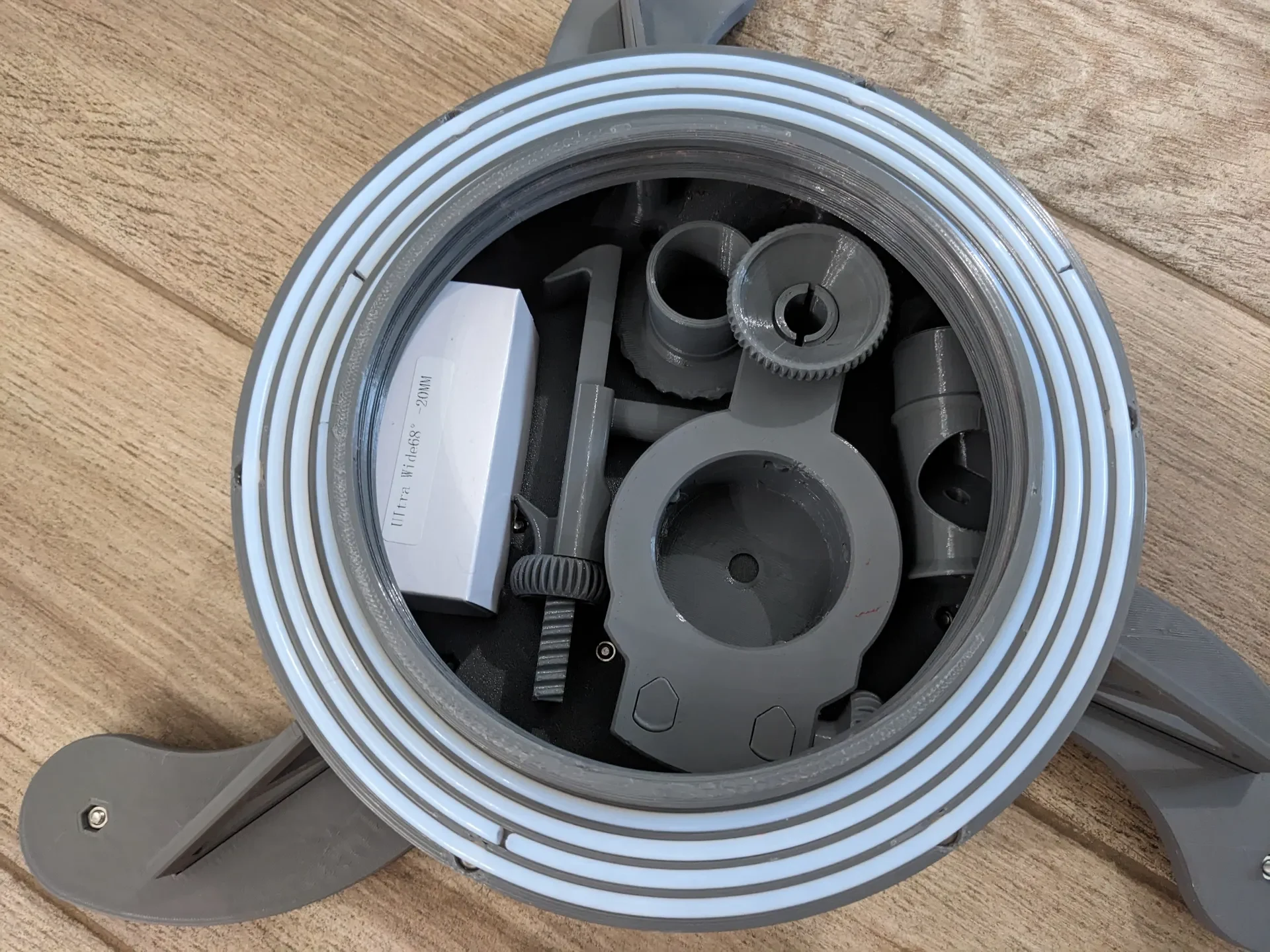

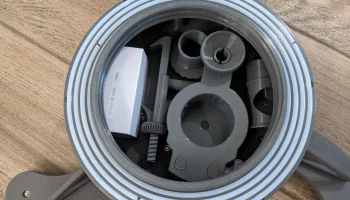

В свой ствол 220х50 мне удалось уместить:
Запасной окуляр
Открытый адаптер Ocular 2
Адаптер камеры Micro 4/3
Шестигранный ключ
… и три скобки, конечно.

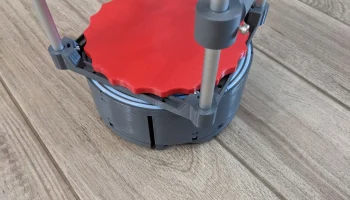

Плавное вращение телескопа и некоторое смягчение дрейфа.
На воротнике небольшая канавка предназначена для облегчения наклеивания пары витков тефлоновой ленты (на своем я этого не делал).
На плоской поверхности канавки уменьшают поверхность контакта с коромыслом и могут быть защелкнуты на некоторых длинах трубки Боудена, что еще больше снижает трение. Прилегание плотное, прижмите трубку Боудена с помощью ручки ложки, пока она проходит вокруг пластины.
Оба варианта совершенно необязательны, я рекомендую попробовать и посмотреть, что вам больше всего нужно/нравится.
Модульность, позволяющая создавать несколько различных конфигураций.
В дополнение к различным диаметрам и дополнительной большой верхней части для ствола 220, существует также возможность собрать верхнюю и нижнюю часть спиной друг к другу с помощью вырезов в нижней части, которые предназначены для установки как гаек, так и винтов, так что вы можете вообще исключить ствол и получить только плоскую тарелку (тогда вам не нужны кронштейны, но это не должно быть большой проблемой, в худшем случае она провисает на 2 мм и соприкасается в центре, а также в трех кончиках ножек).

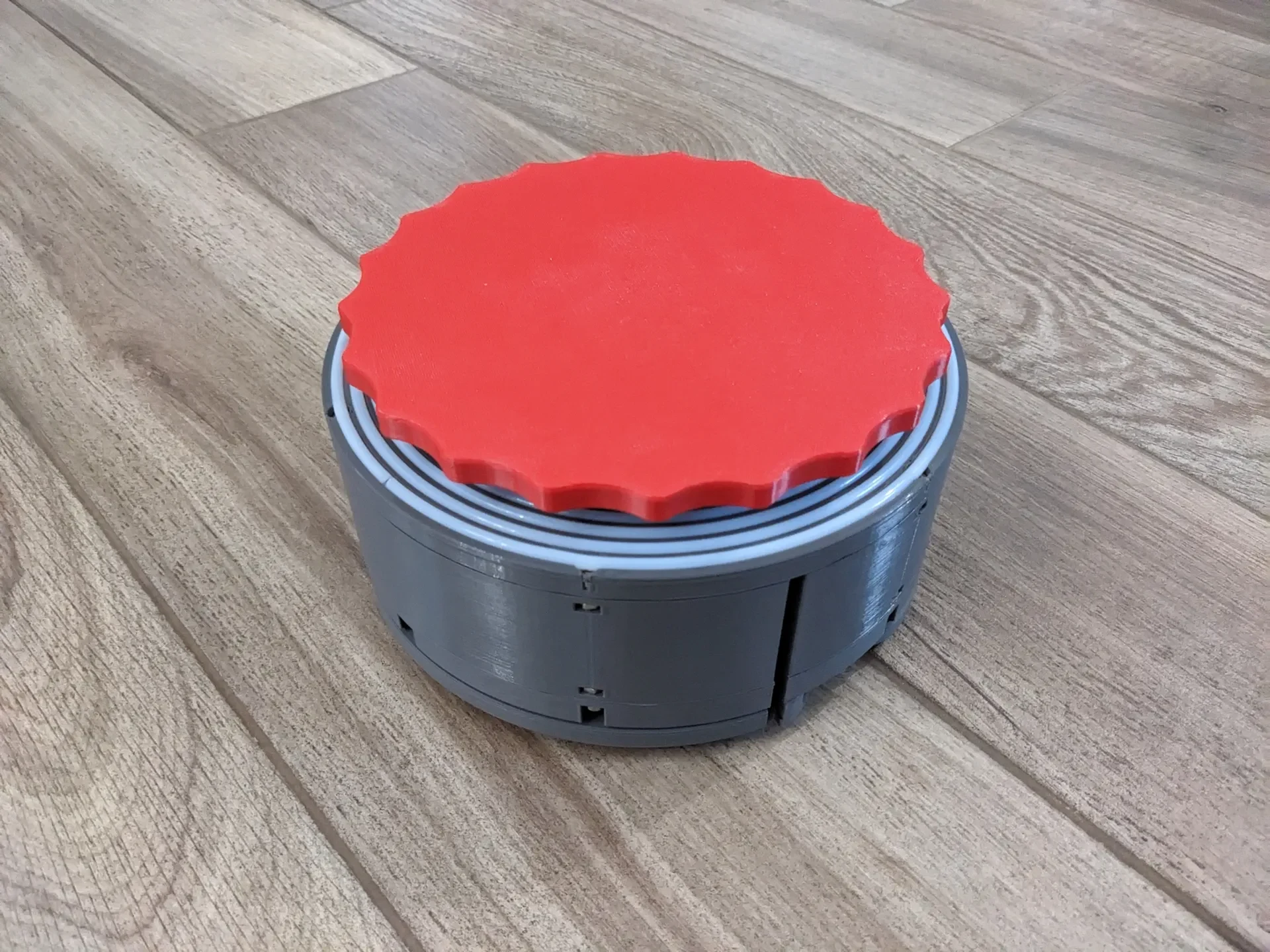

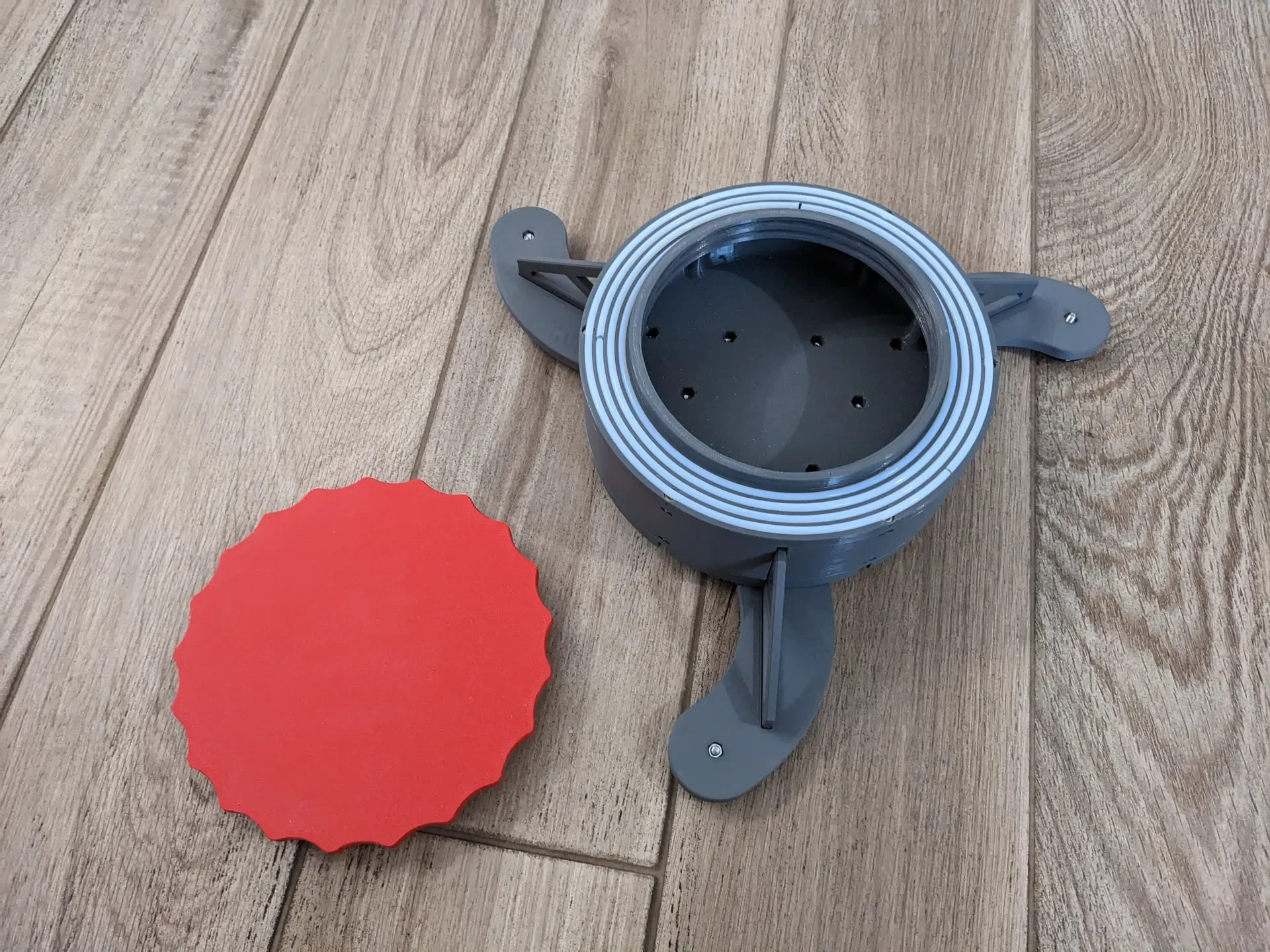

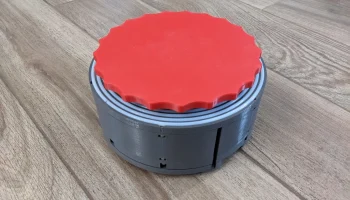

Крышка существует в трех вариантах: стандартном, узком и более глубоком с ручкой, за которую можно переносить подставку (она удерживается на резьбе крышки, поэтому доверяйте ей деликатное содержимое на свой риск).
Я сгенерировал крышки с разными допусками, попробуйте ту, которая подойдет лучше. Имейте в виду, что крышка помогает удерживать телескоп в нижнем положении и, следовательно, обеспечивает устойчивость. Она не имеет решающего значения, но и не является просто декоративной.
Допуск на несовпадающие размеры винтов, буквально предназначен для замачивания остатков винтов и гаек.
Большинство муфт предназначены для винтов M4x12 и обычных гаек M4, за исключением шести винтов, которые удерживают
