Адаптер extrum/colorFabb/Filamentum Masterspool со встрое...

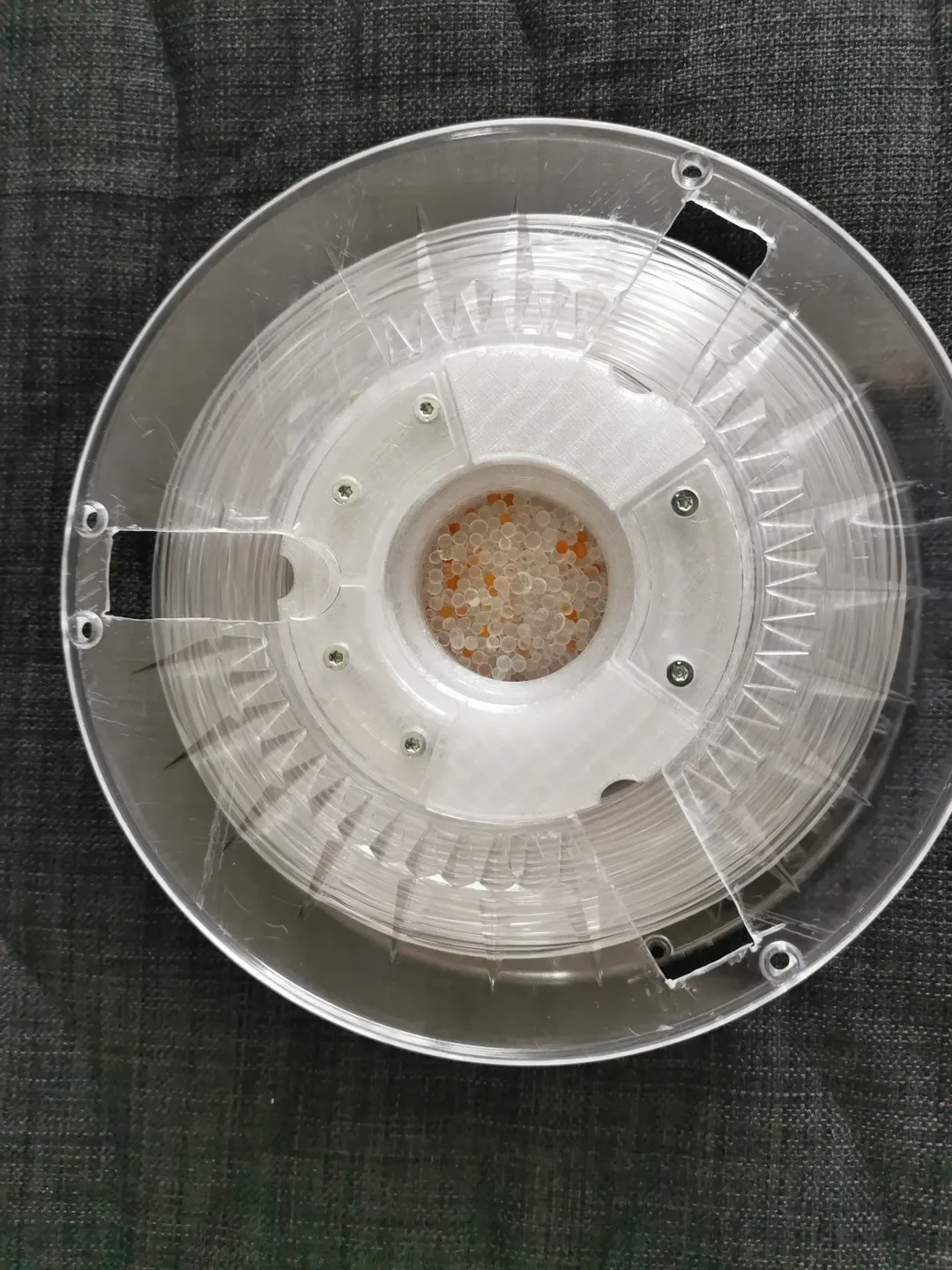

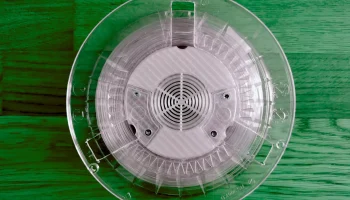

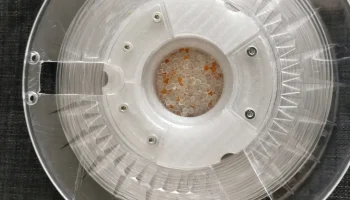

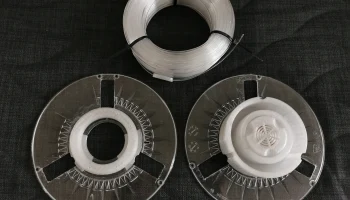

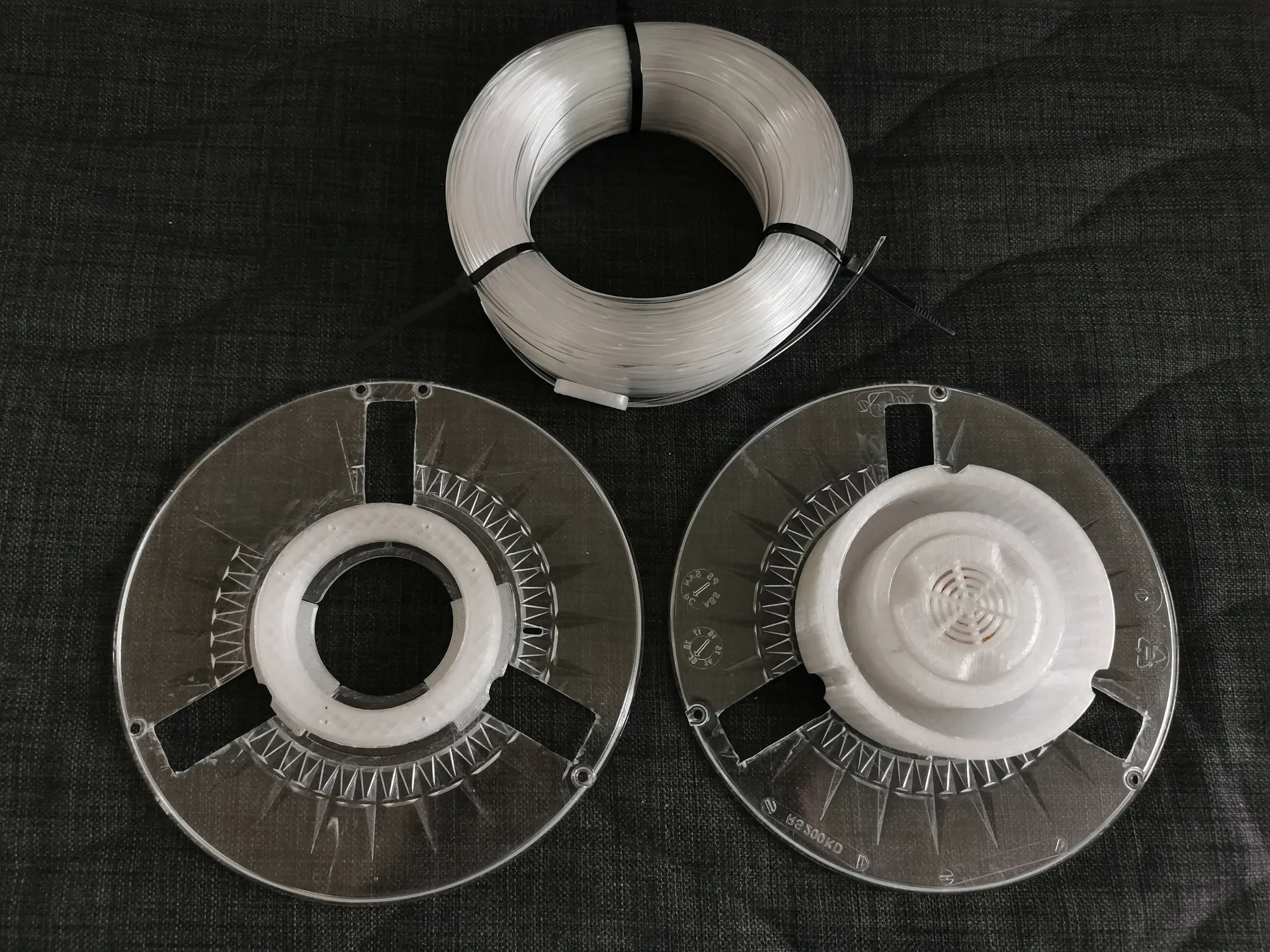

Это переходник экструдер/colorFabb/Filamentum/… к Masterspool со встроенным контейнером из силикагеля (около 35 г).

У меня были только катушки экструдера, но на фотографиях катушки от ColorFabb и Filamentum мне показались одинаковыми. Кроме того, в экструдере используются фланцы двух разных конструкций, поэтому внимательно осмотрите свою катушку, если решите попробовать.

Цели дизайна:

Интегрируйте контейнер с силикагелем
Держите стороны ровными
Без клея
Замена нити без инструментов (первоначальная сборка может потребовать инструментов)
Добавьте прорези, чтобы зафиксировать начало нити.

Сборка:

Я не уверен, что стоит делать мастер-шпулю из такого типа катушек, но она мне была нужна. Требуется много пилить, резать, сверл��ть, шлифовать, завинчивать… Но в итоге у вас есть мастер-шпуля с фланцами из литого АБС-пластика.

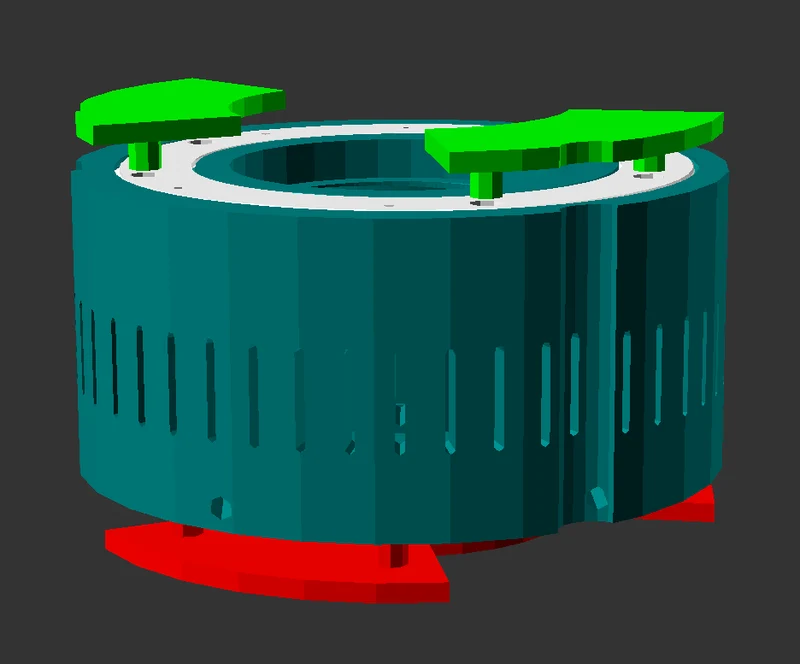

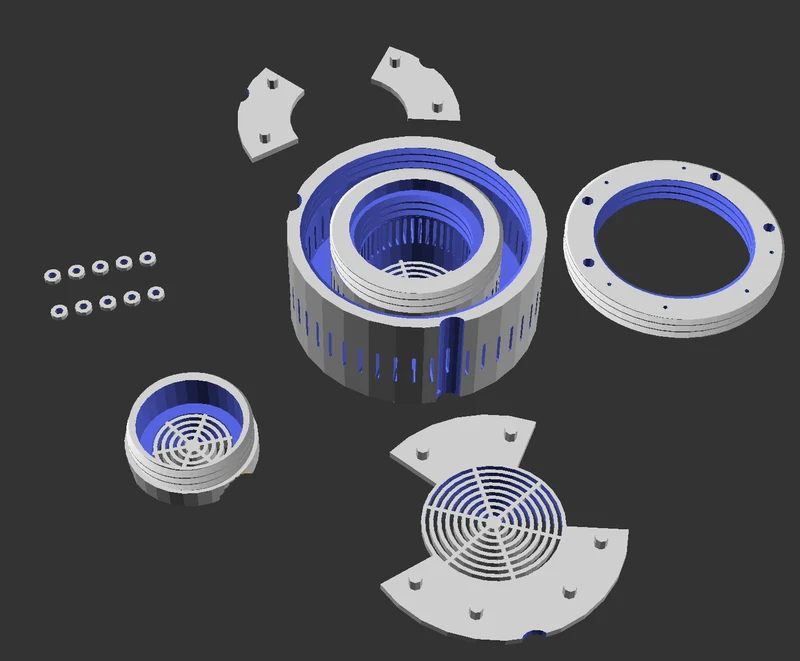

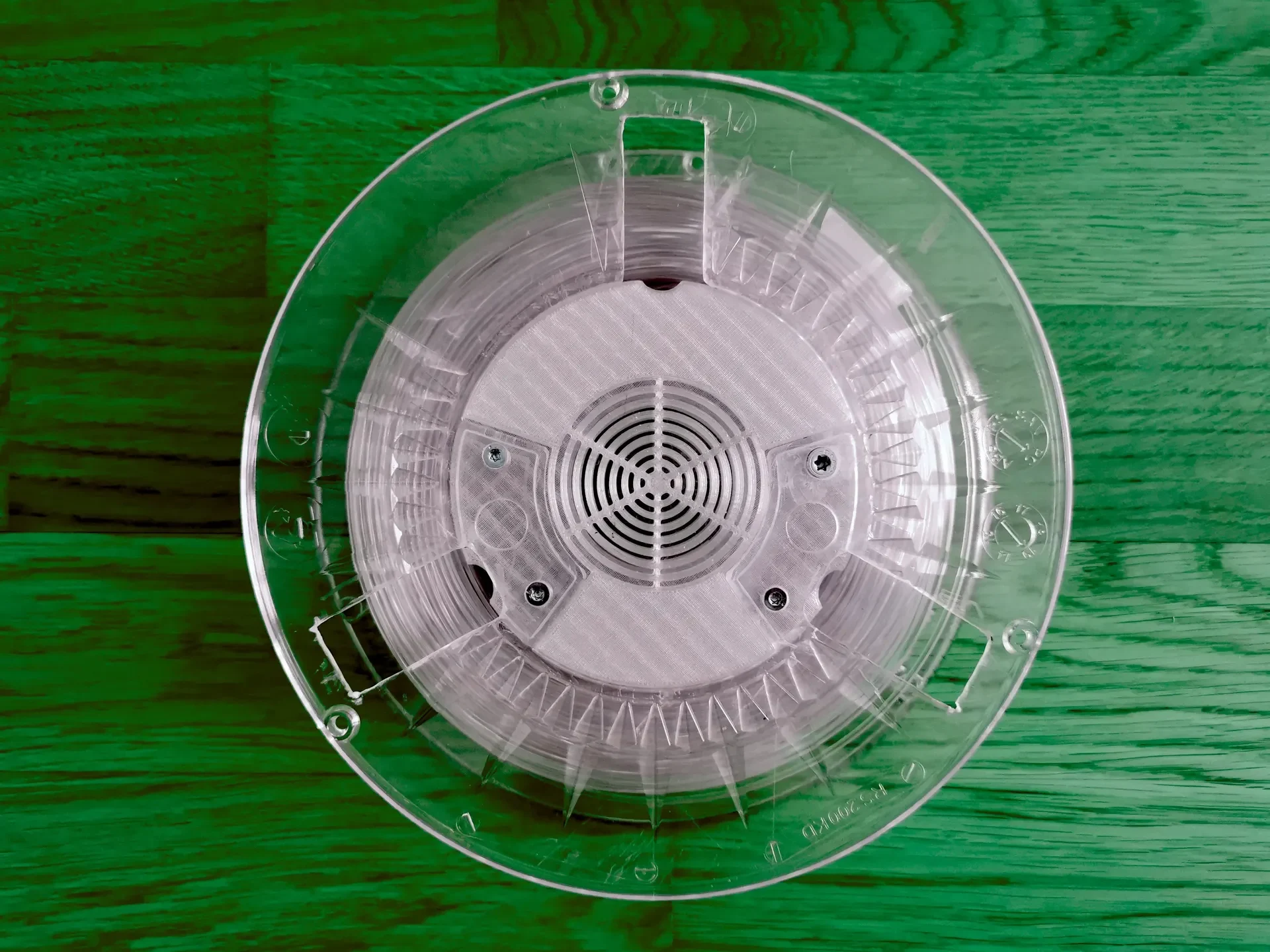

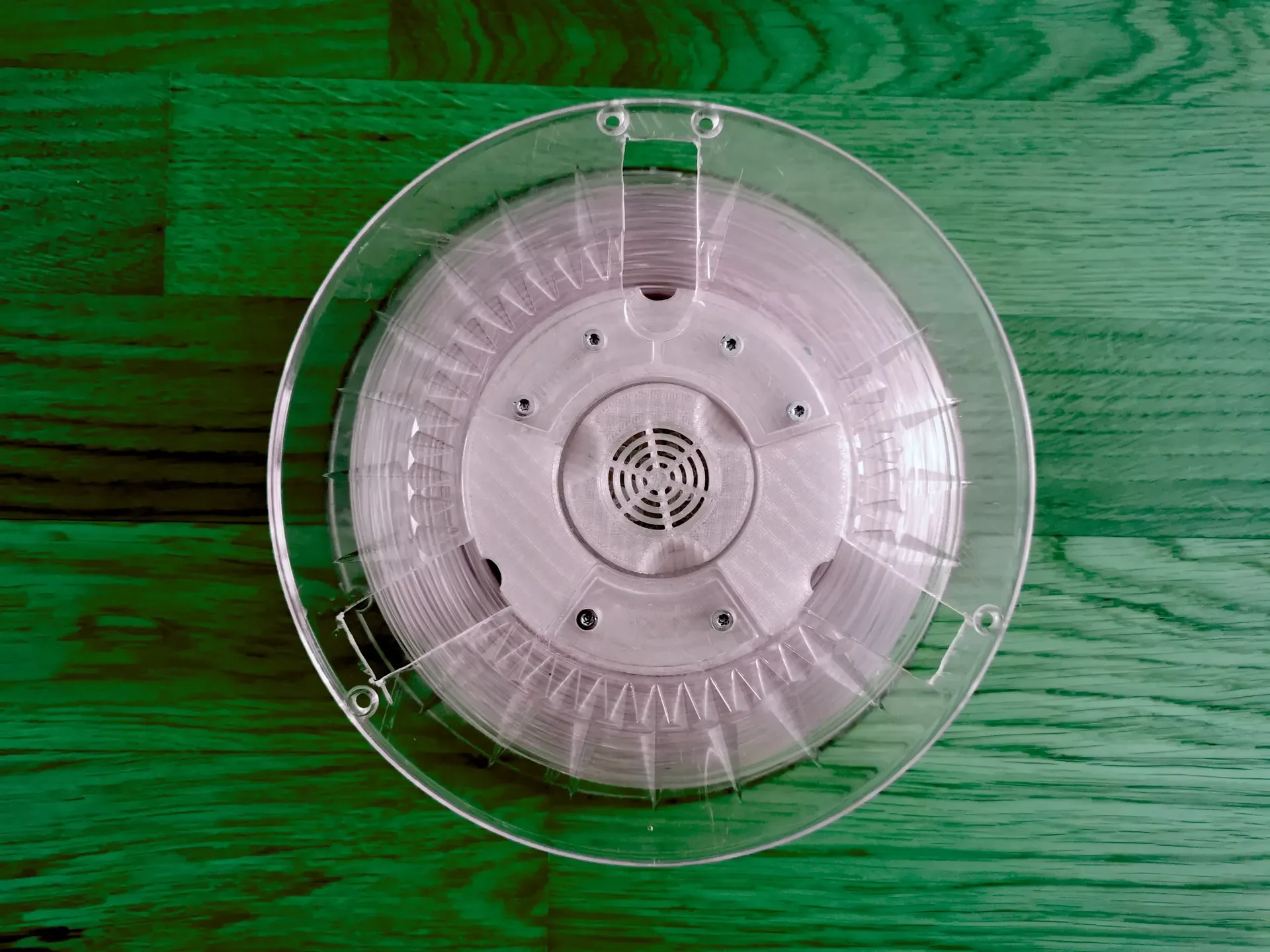

Я предполагаю, что сама сборка должна быть понятна после некоторого просмотра изображений. Для крепления фланцев вам понадобятся 10 винтов с потайной головкой 3x12. Поместите дистанционные шайбы между напечатанной деталью и фланцами катушки.

Прилагается шаблон для каждой стороны, где можно просверлить отверс��ия и вырезать прорези для застежек-молний.

Воронки:

Я сделал обычную и перевернутую воронки для беспроливного наполнения и опорожнения контейнера. Возьмите их сюда.

Печать:

Используйте слайсер, чтобы разделить на отдельные части. Никакие опоры не нужны. Чтобы получить красивую резьбу без выступов по периметру, используйте высоту слоя 0,15 мм. Используйте переменную высоту слоя, чтобы сократить время печати.

Пожалуйста, оставьте комментарий или фотографию, если распечатаете!
