Поворотная направляющая нити Neptune 3 и 4

Поворотная роликовая направляющая нити серии Neptune 3 и 4

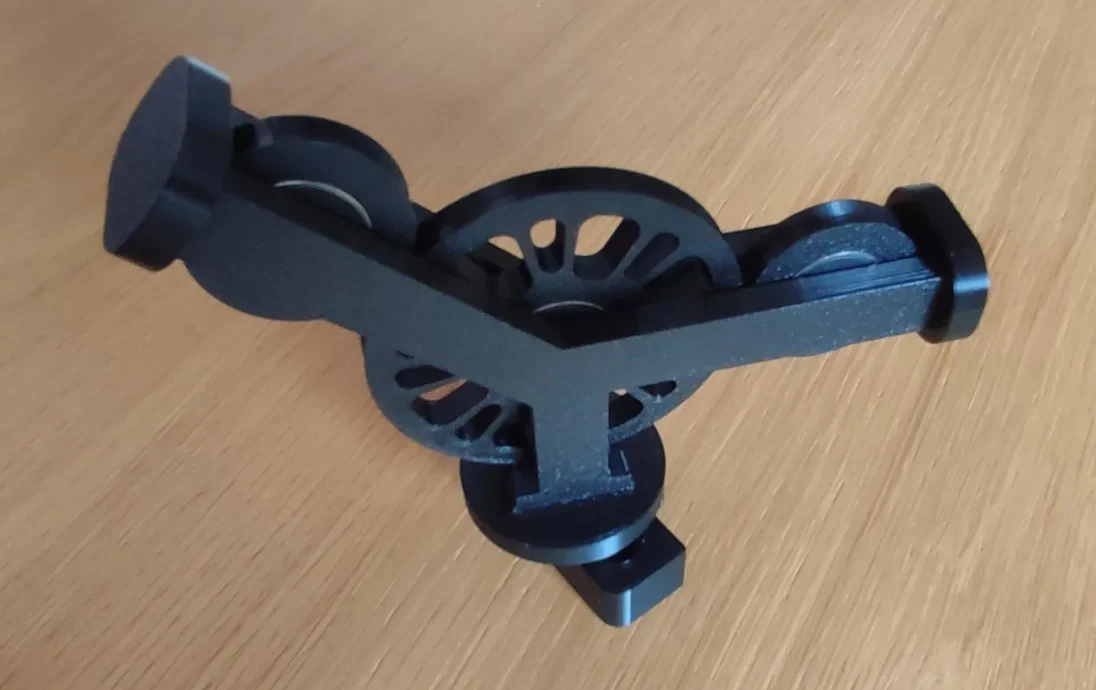

Я создал поворотную направляющую нити для моделей Neptune 3 и 4 Pro-Series, а также моделей Plus и Max. Эта направляющая имеет поворот на 50 градусов, защелкивающийся узел и не требует какой-либо дополнительной поддержки. В нем используются 608 подшипниковых роликов.

Для установки датчика накаливания используйте короткую или длинную версию.

Вариант использования:

Цель этой направляющей для нити — минимизировать занимаемое ею пространство и предоставить возможность разместить рулон с нитью позади принтера на роликах, а не подвешивать его сверху. Такая конструкция учитывает вес рулона нити, который может быть тяжелым и более удобен при использовании вместе с сушильным ящиком.

Дополнительные детали и сборка:

Процесс сборки прост:
1. Прикрепите основание к верхней части принтера.
2. Вставьте по одному подшипнику 608 в поворотное колесо и по одному подшипнику 608 в каждое из трех колес.
3. Наденьте колеса на один рычаг, затем закрепите его на другом рычаге, соединив оба рычага двумя разъемами.
4. Вставьте два соединенных рычага в поворотный механизм, убедившись, что штифт поворотного устройства направлен вниз и назад.

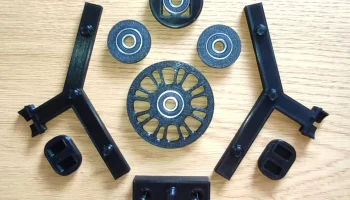

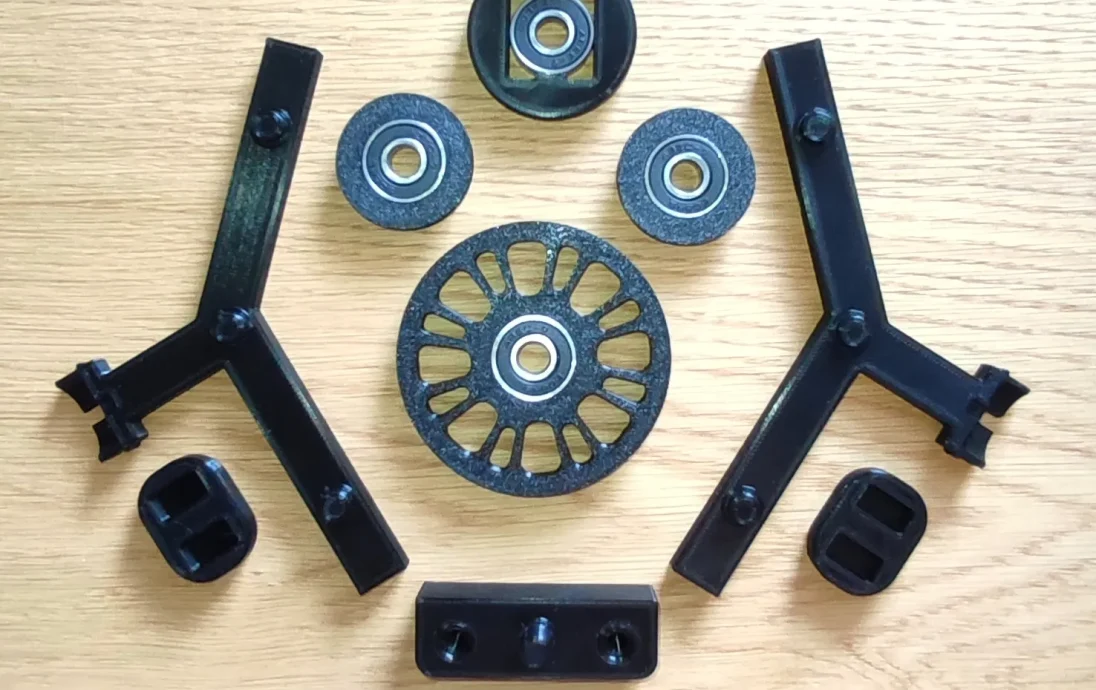

Вам понадобится:
— 4x608 шарикоподшипников
— 1x база
— 1x поворотный
— 1x рука правая
— 1x рука левая
— 2x разъема
— 2x Роллер35
— 1x Роллер70

Настройки:

Эта модель предназначена для печати без необходимости использования опор и использует защелкивающуюся сборку. Пожалуйста, не масштабируйте детали.
— Сопло: 0,4 мм
— Высота слоя: 0,2 мм
— Заполнение: 20%
-Материал нити: универсальный PLA.

Обратная связь:
Если вы считаете эту модель полезной, пожалуйста, не стесняйтесь выразить свою признательность, поставив ей лайк. Вы также можете поделиться им, продемонстрировать свои отпечатки с его помощью или внести предложения по улучшению. Ваши отзывы очень ценны и являются наградой за работу, которую я вложил в это дело.

Удачной печати!
