LockSpool V3: параметрический, многоразовый (одна деталь печатается дважды)

LockSpool V3 — это многоразовая катушка с нитью, изготовленная из одной детали, напечатанной дважды и соединенной вместе быстрым поворотом с защелкой, удерживающей ее на месте. Конструкцию можно настроить так, чтобы она соответствовала любой катушке для заправки нити без катушки, отрегулировав всего шесть параметров.

Версия V1/V2 была на Thingiverse, но из-за сбоя она была недоступна, поэтому мне ничего не оставалось, как загрузить новую версию.

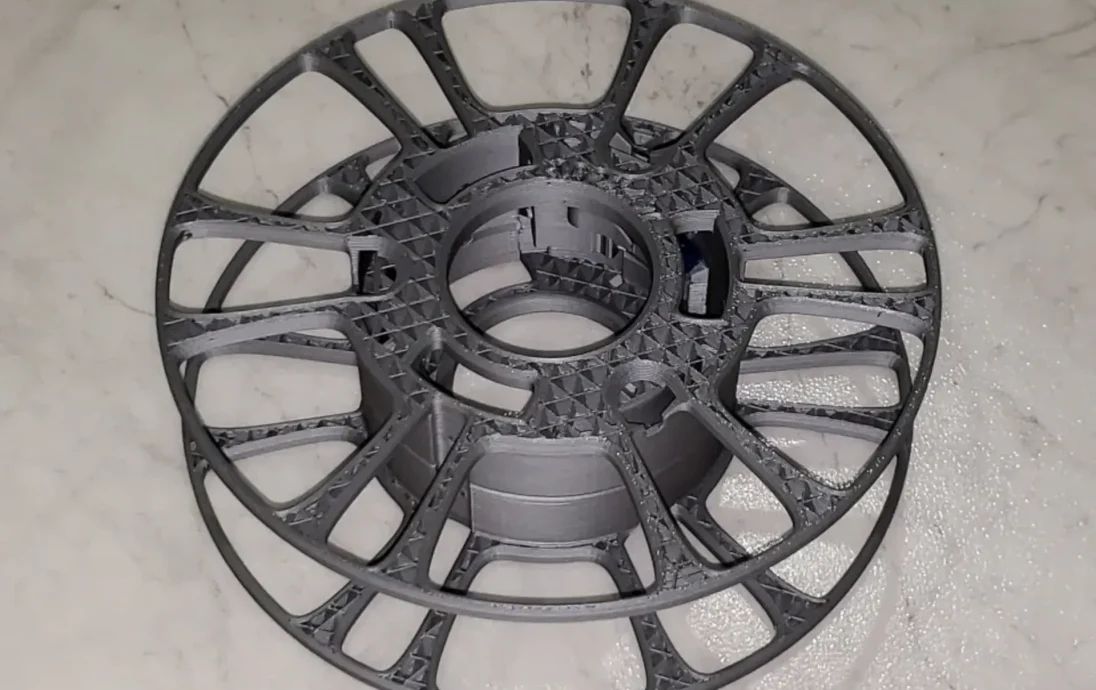

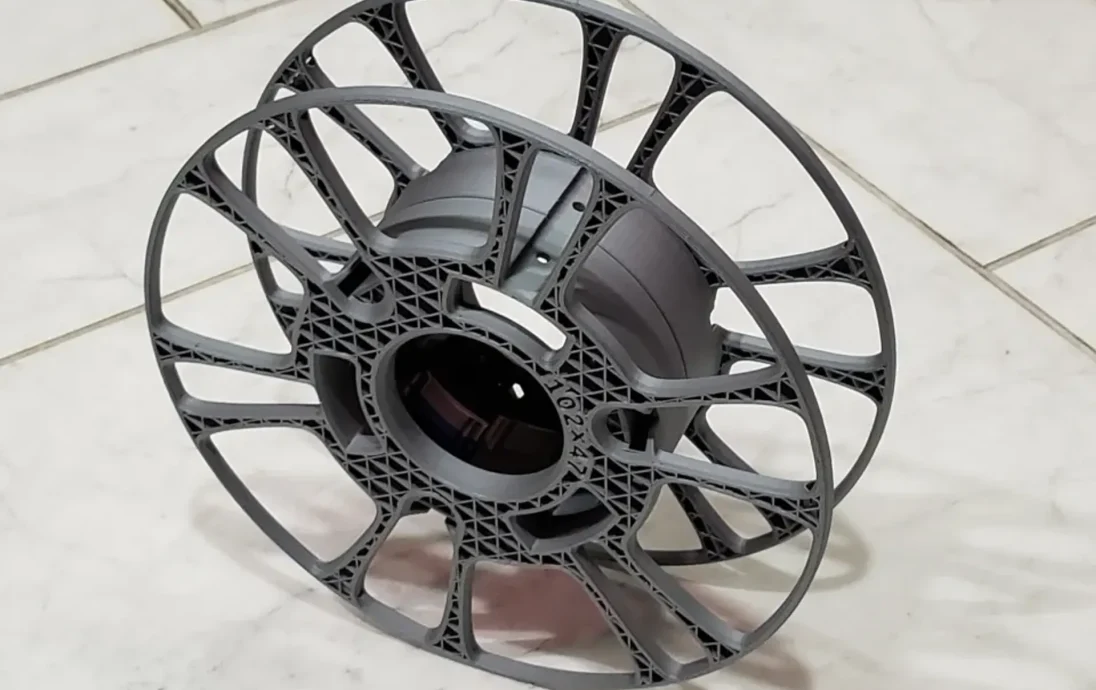

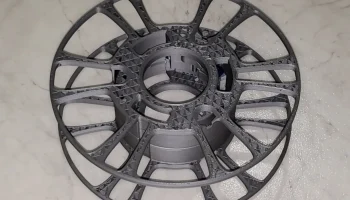

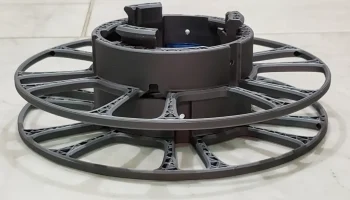

Это хороший отпечато�� для объединения остатков нити небольшой длины. Детали на фотографиях я распечатывал почти пустой катушкой серебристо-серого Prusament. Вы можете видеть, где мне пришлось перейти на синий PLA. Фотографии взяты из V1.

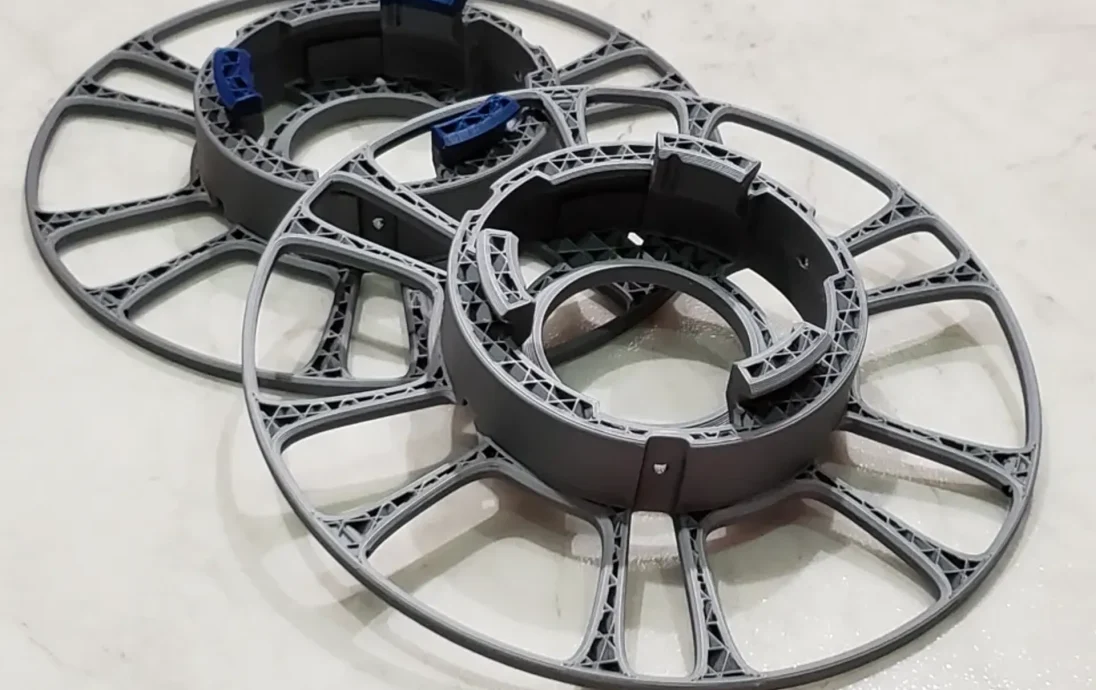

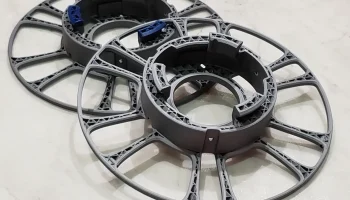

Эти конструкции включают в себя каналы во втулке для размещения стяжек. Каналы намеренно не совпадают в открытой и закрытой позициях. Вместо этого они достаточно перекрываются в каждой позиции, чтобы освободиться от стяжек. Я основывал конструкции на примерах и размерах, которые смог найти (ссылки в списке ниже), но не проверял все конструкции со всеми сменными блоками. В некоторых случаях (например, SUNLU) LockSpool не нуждается в каналах, поскольку собственная многоразовая катушка производителя спроектирована так, чтобы ее можно было свободно использовать.

Эта конструкция позволяет производить катушки, совместимые с этими катушками с нитью, а также с любыми другими, размеры которых можно найти:

МастерСпул (750 г)
SlantSpool и КВП КОЙЛ (1 кг)
Filaments.ca EconoFil (1 кг)
Фьюжн-филаменты (1 кг)
САНЛУ
Inland / eSun (связанная модель на пару мм уже)
Парамаунт 3D
Ли Фунг 1 кг и Ли Фунг 800 г
Прусамент
MatterHackers
Бамбу Лаборатория

Почему так много? Что ж, xkcd сказал это лучше всего:

Значения параметров показаны ниже и в комментариях к коду OpenSCAD.

Улучшения по сравнению с оригинальным MasterSpool и аналогичными конструкциями:
Обе половинки одинаковы. Распечатывайте только одну часть столько раз, сколько вам нужно.
Быстрая закрутка для соединения половинок, никаких многократных оборотов резьбовой части.
Улучшения по сравнению с SlantSpool:

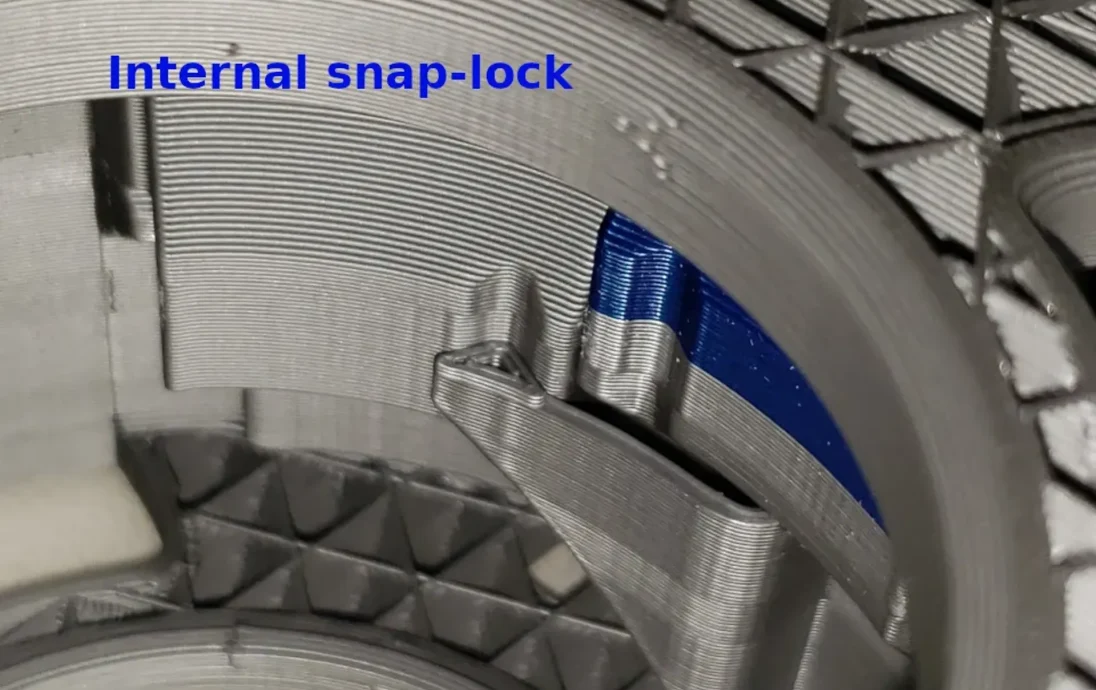

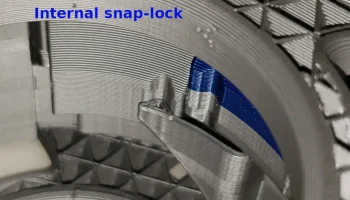

Защелкивающийся механизм, удерживающий две половинки на месте.
Прорези для стяжки для облегчения снятия и установки сменных катушек.
Никаких больших зазоров в ступице, при необходимости лучше намотать собственную катушку.
Параметрический дизайн. Файл OpenSCAD включен.
Улучшенная лицензия CC-BY-SA (у SlantSpool есть ограничение «без производных»).
Другие улучшения:
Меньший вес, меньше материала и более быстрая печать: на 41% быстрее, чем оригинальная катушка MasterSpool, на 24% быстрее, чем SlantSpool, обе из которых используют около 1/4 кг нити только для печати одной катушки! LockSpool, совместимый с MasterSpool, весит всего 130 грамм.
Разработан для печати без верхнего и нижнего слоев, что повышает скорость печати, сохраняя при этом прочность.

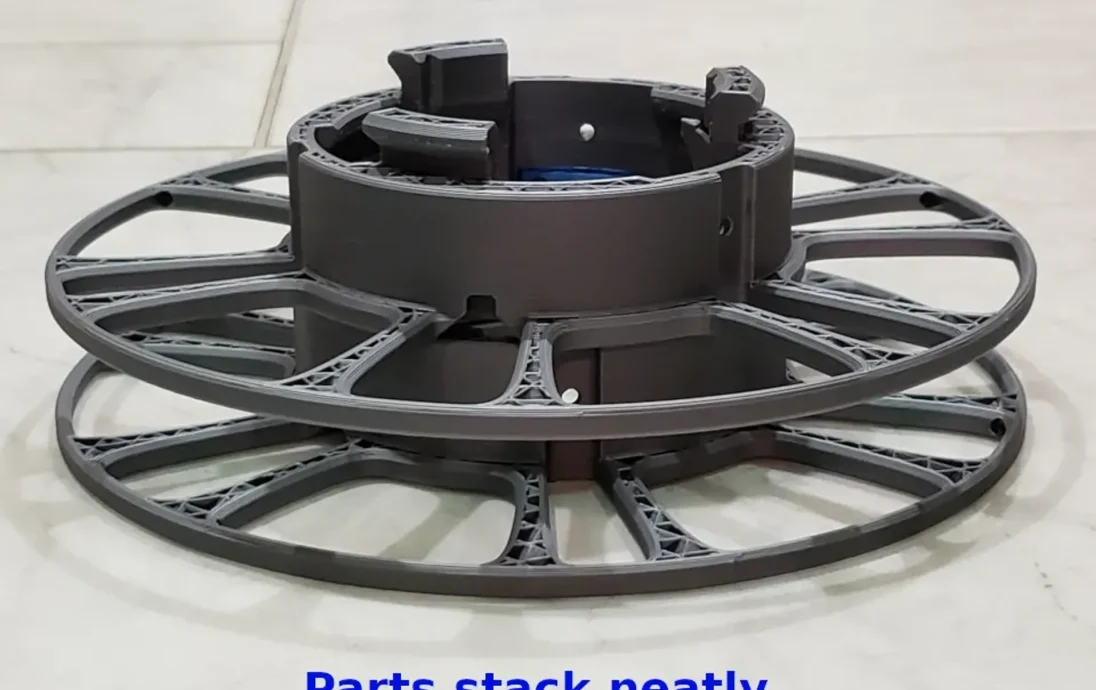

Несколько деталей аккуратно складываются на полке!
Вы можете настроить его для замены изношенных фланцев картонных катушек для использования в АМС (используя только картонную втулку).
Запасные части MasterSpool по 500 г:
https://www.push Plastic.com/products/masterspool-refills
Запасные части MasterSpool по 750-850 г:
https://www.dasfilament.de/filament-refill/ (Германия, доставка по всему миру)
https://shop.3dfilaprint.com/filament-refills-453-c.asp (только для ЕС)
https://3d-print-works.com/products/masterspool-refills-pla-filament (только для Великобритании)
https://www.anodas.lt/search?search=refill (только для ЕС)
https://botland.store/1240-refill-filaments (только для ЕС)
https://fiberlogy.com/en/fiberlogy-filaments/refill/ (только для ЕС)
https://filament2print.com/gb/special-pla/1285-refill-pla.html (только для ЕС)
https://www.jacksfilament.com/ (только для ЕС)
https://ultimate3dprintingstore.com/collections/spooless-filament (ОБНОВЛЕНИЕ: я больше не вижу на этом сайте сменных картриджей по 750 г; все они весят 1 кг для Koil и SlantSpool. Если кто-нибудь знает американский источник запасных частей MasterSpool, да��те мне знать.)
Запасные части по 1 кг для других катушек:
EconoFil — https://filaments.ca/collections/all/brand_filaments-ca+stock_in-stock — недорого, когда он есть в наличии.
КВП КОИЛ — https://www.village Plastics.com/the-filament-koil/
Наклонная катушка
https://www.filastrumer.com/collections/veracity (говорит MasterSpool, но на самом деле это для SlantSpool)
https://ultimate3dprintingstore.com/collections/spooless-filament
Fusion Filaments — https://fusionfilaments.com/collections/filament-coils
Парамаунт 3D — https:
