Контейнер для хранения параметрических битов
Общий

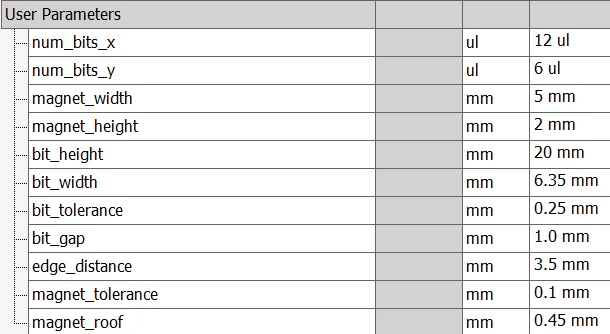

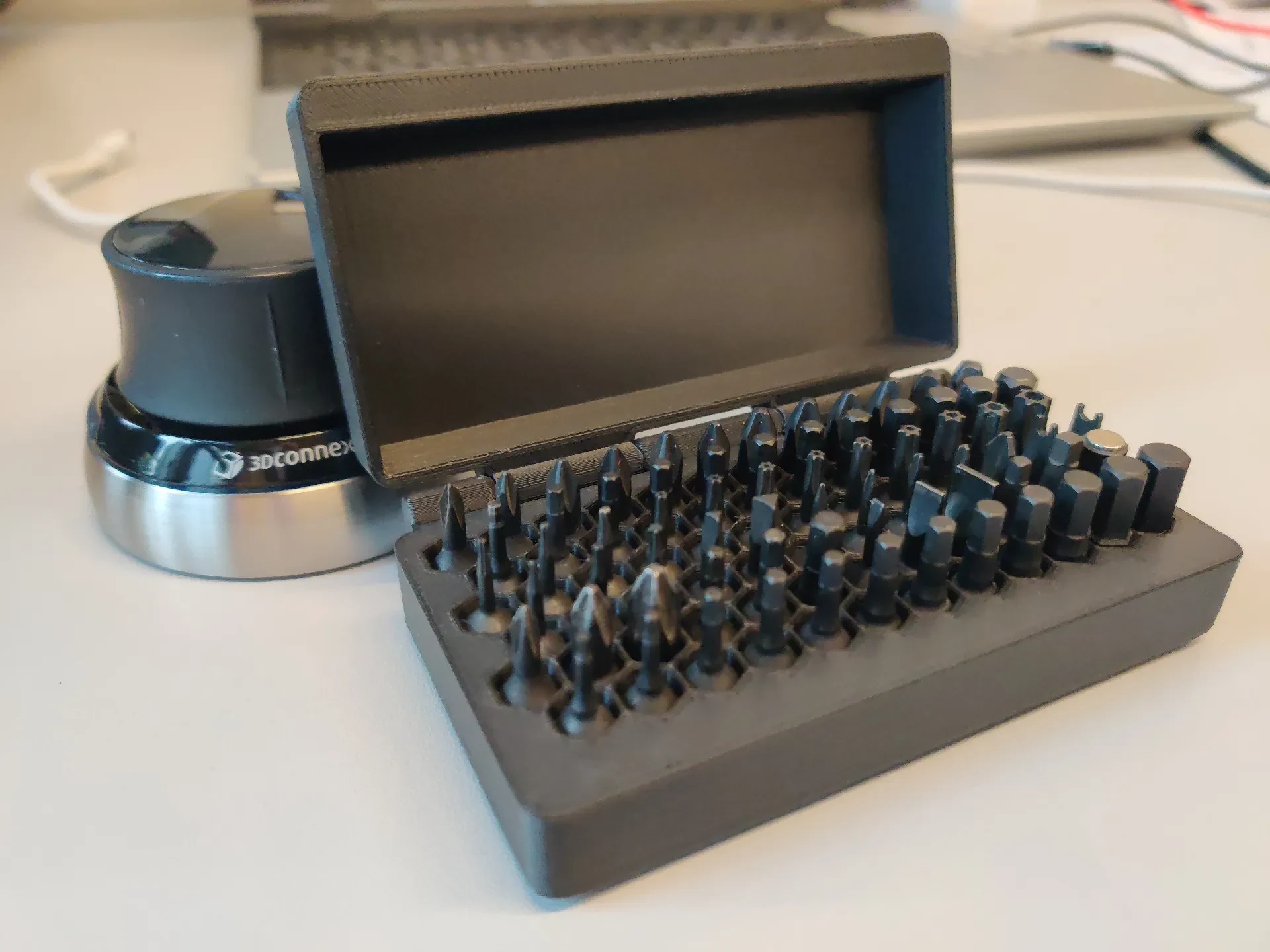

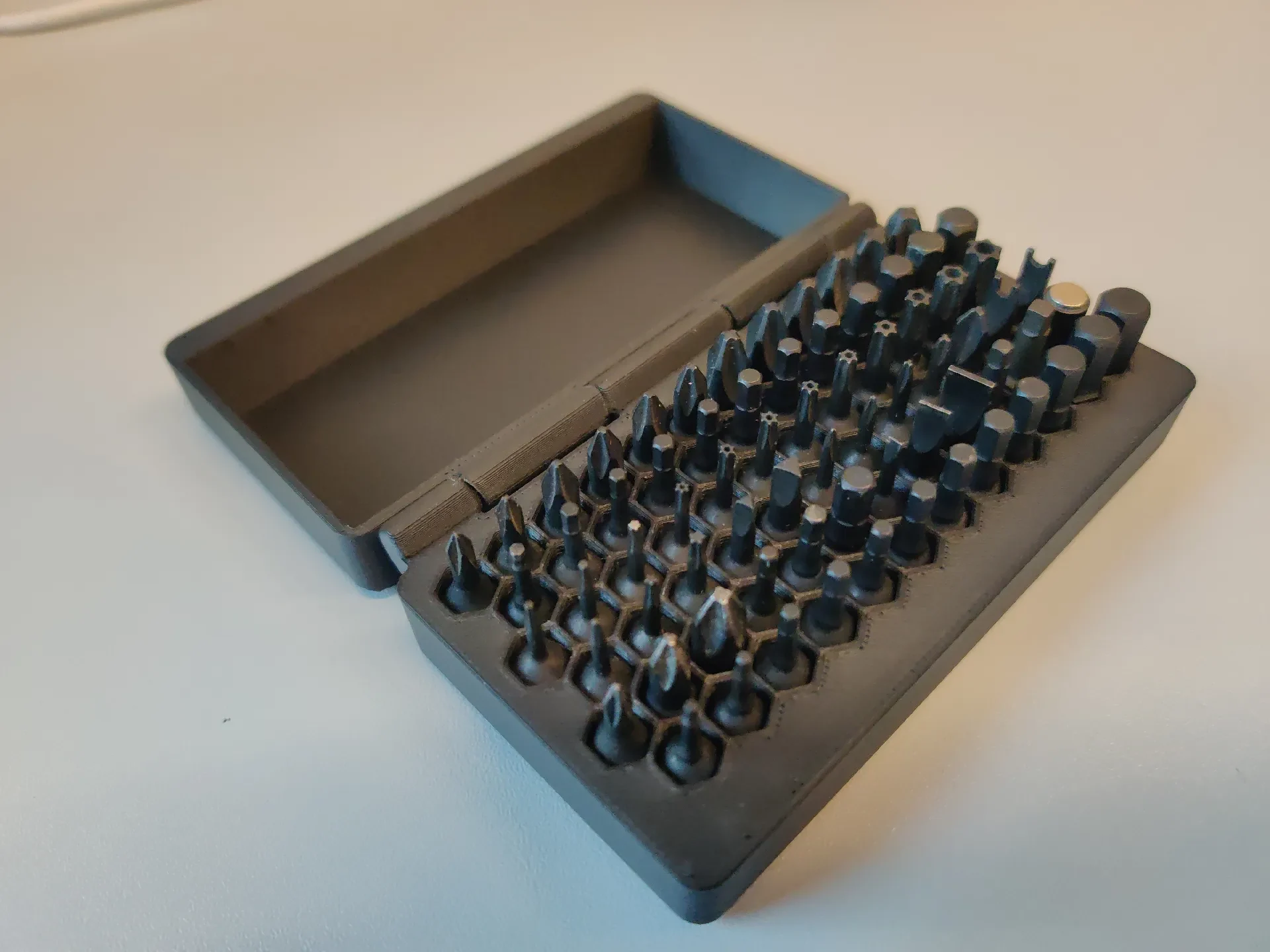

Этот контейнер для хранения битов создан полностью параметрически. Первоначально он был создан для хранения произвольного набора насадок для отвертки Linus Tech Tips (lttstore.com), в которой используются «короткие» насадки диаметром 20 мм вместо стандартных 25 мм. Я загрузил все конфигурации, которые показались мне разумными для долот диаметром 20 и 25 мм. Если есть потребность в других конфигурациях, я буду рад предоставить и их, или люди могут загрузить необработанные файлы Autodesk Inventor и создать их самостоятельно. Обратите внимание, что до сих пор я напечатал только конфигурации бит 12 x 6 и 12 x 4 для бит 20 мм и с магнитами 5 x 2 мм.
Вам нужны [количество бит] магнитов для бит + 8 магнитов для крышки. Размер магнитов также настраивается — поскольку у меня есть магниты размером 5 х 2 мм, то в загруженных моделях настроены именно такие размеры, и биты удерживаются достаточно хорошо. Но опять же, при необходимости могу предоставить и другие размеры.

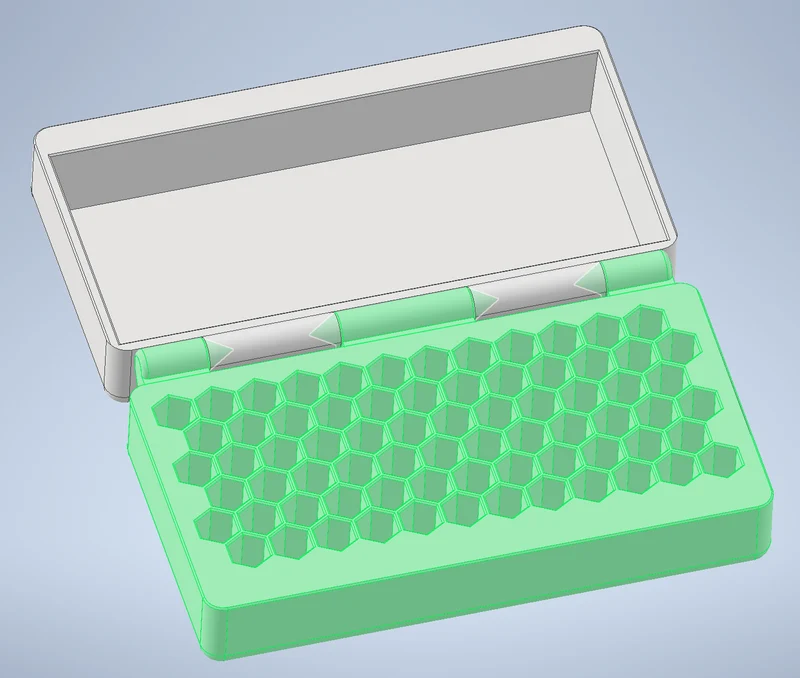

Он также оснащен шарниром, напечатанным на месте, поэтому нет необходимости покупать винты или металлические стержни. По моим тестам, этот шарнир работает на удивление хорошо, почти не имеет люфта и кажется довольно прочным.
Взять насадки так же просто, как взять магнитную отвертку и направить ее кончик на насадку, которую вы хотите использовать. Магнит в отвертке (по крайней мере, в LTT) достаточно силен, чтобы пересилить удерживающий магнит под битой, и он поднимается вместе с отверткой.
Распечатать инструкции
Материал: я использовал черный PLA Polyterra и больше ничего не пробовал.
Поддерживает: Нет
Высота слоя: я использовал 0,15 мм и первый слой 0,20 мм.

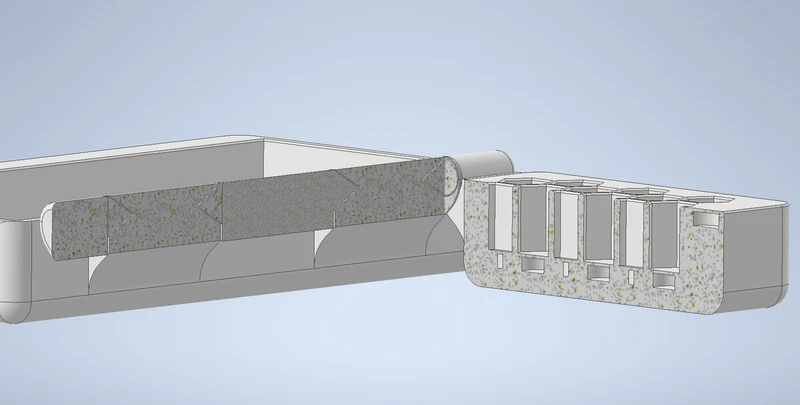

Паузы: необходимо добавить две паузы печати (G-код: M601): одну перед первым слоем, который проходит над магнитами под битами, и одну перед первым слоем, который проходит над магнитами крышки. Для моей высоты слоя и размера магнита (5 х 2 мм с допуском 0,1 мм) это слои 35 и 100.
Будьте особенно осторожны, чтобы полностью вставить магниты в отверстия, и при этом не перемещайте отпечаток с места на печатной платформе. Старайтесь оказывать давление только вниз, вталкивая их внутрь.
Если есть вопросы или пожелания по другим конфигурациям, буду рад помочь!
Примечание
Я также добавил файл, в котором для версии 12 x 6 бит на внутренней стороне верхней крышки есть 3D-печатный текст, показывающий, какой бит куда идет. Однако эта печать мне совсем не понравилась. Я подозреваю, что вам понадобится сопло меньше 0,4 мм и много терпения, чтобы получить правильные настройки. Вы можете попробовать это, пожалуйста, сообщите, какие настройки вы использовали и работали ли они или нет.
